Phân tích chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M16x70 Thép 12.9: Giải pháp chịu tải cực hạn cho cơ cấu máy lớn

Mục Lục Bài Viết

1. 1. Giới thiệu tổng quan về Vít Lục Giác Chìm Trụ M16x70 Thép Đen 12.9
2. 2. Bảng dữ liệu kỹ thuật chi tiết của bulong M16x70
3. 3. Đặc điểm cấu trúc Bu lông đầu trụ DIN 912 size M16 dài 70mm
4. 4. Tại sao kích thước M16x70 cần đạt chuẩn cấp bền cường độ cao 12.9?
5. 5. Đánh giá khả năng chịu kéo và momen siết an toàn của vít M16x70
6. 6. Các chủng loại lục giác chìm M16 phổ biến trên thị trường
7. 7. Phân tích ưu thế và mặt hạn chế của bulong Thép Đen M16x70
8. 8. Ứng dụng thực tế: M16x70 – Điểm tựa vững chắc trong xây dựng máy nặng và hạ tầng
9. 9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M16
10. 10. Quy trình lắp đặt vít M16x70 đúng quy chuẩn kỹ thuật cơ khí
11. 11. Cách kiểm tra chất lượng thực tế của bulong thép 12.9
12. 12. Thông tin giá bán Lục Giác Chìm Trụ Thép 12.9 M16x70 & Địa chỉ mua hàng
13. 13. Câu hỏi thường gặp (FAQ) về dòng sản phẩm vít M16x70
14. 14. Hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ sâu liên kết khi sử dụng bulong size lớn

1. Giới thiệu tổng quan về Vít Lục Giác Chìm Trụ M16x70 Thép Đen 12.9

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M16x70 là loại bulong cường độ cao thuộc nhóm linh kiện chịu tải trọng lớn nhất trong các dòng vít lục giác tiêu chuẩn. Với đường kính ren lên đến 16mm và chiều dài 70mm, sản phẩm này được thiết kế để giải quyết các bài toán liên kết yêu cầu sức mạnh kẹp chặt cực lớn, thường thấy trong các bệ máy công nghiệp nặng, cầu trục và các kết cấu thép quan trọng.

Được sản xuất từ hợp kim thép carbon tinh luyện cao cấp và trải qua công đoạn nhiệt luyện tăng cường độ cứng, vít đạt cấp bền 12.9 ấn tượng. Bề mặt sản phẩm được xử lý nhuộm đen nhiệt, vừa mang lại ngoại quan chuyên nghiệp vừa tạo màng bảo vệ ngăn ngừa oxi hóa bề mặt trong môi trường làm việc có dầu nhớt hoặc điều kiện nhà xưởng tiêu chuẩn.

2. Bảng dữ liệu kỹ thuật chi tiết của bulong M16x70

Dưới đây là bảng thông số kỹ thuật chính xác cho mã sản phẩm B02M1601070PF10 đang được cung cấp bởi Mecsu Pro:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0054829
Mã sản phẩm (MPN)	B02M1601070PF10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M16
Bước ren (P)	2 mm (Ren thô)
Chiều dài (L)	70 mm
Đường kính mũ (dk)	24 mm
Chiều cao mũ (k)	16 mm
Dụng cụ mở (s)	Lục giác 14 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Thép hợp kim 12.9
Hoàn thiện	Nhiệt luyện nhuộm đen
Kiểu thân	Ren Lửng (Partial Thread – 44mm)
Xuất xứ	Trung Quốc

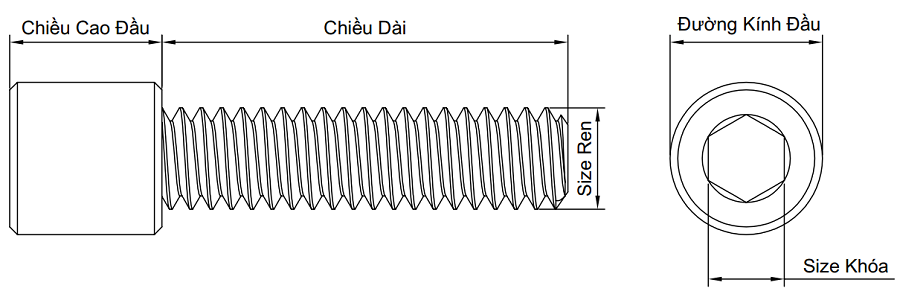

3. Đặc điểm cấu trúc Bu lông đầu trụ DIN 912 size M16 dài 70mm

Bulong M16x70 ren lửng mang thiết kế chuyên biệt để đảm bảo sự kiên cố tối đa cho các khớp nối máy móc hạng nặng:

• Phần Đầu Trụ: Sở hữu đường kính mũ 24mm và chiều cao 16mm vô cùng dày dặn. Lỗ lục giác chìm 14mm sâu và chuẩn xác, cho phép truyền momen lực cực lớn từ các loại cần siết lực chuyên dụng mà không lo hỏng đầu vít.
• Thân Vít Ren Lửng: Với 44mm chiều dài ren hữu dụng và 26mm phần thân trơn. Cấu trúc này giúp định tâm tuyệt vời khi lắp qua nhiều lớp phôi dày, đồng thời đoạn thân trơn có đường kính danh nghĩa đầy đủ giúp chịu lực cắt (shear load) tốt hơn hẳn so với vít ren suốt.

4. Tại sao kích thước M16x70 cần đạt chuẩn cấp bền cường độ cao 12.9?

Ở quy mô size M16, bulong thường là thành phần chịu lực trụ cột của thiết bị. Việc đạt chuẩn 12.9 mang lại ưu thế tuyệt đối:

• Chống đứt gãy do quá tải: Với giới hạn bền kéo lên tới 1220 MPa, bulong M16x70 đảm bảo an toàn cho các khối máy nặng ngay cả khi chịu áp lực kéo dãn cực hạn.
• Độ cứng ren vượt trội: Quá trình nhiệt luyện giúp ren vít không bị biến dạng khi thực hiện các liên kết yêu cầu lực ép mặt cực mạnh, bảo vệ tính toàn vẹn của mối ghép qua nhiều năm vận hành.

5. Đánh giá khả năng chịu kéo và momen siết an toàn của vít M16x70

Vít M16 Thép 12.9 là một trong những loại bulong mạnh mẽ nhất thường dùng trong lắp ráp cơ khí hạng nặng:

Khi sử dụng dụng cụ siết lục giác 14mm chuẩn, momen siết khuyến nghị cho dòng M16 cấp bền 12.9 thường dao động từ 310 Nm đến 360 Nm. Việc tuân thủ lực siết chuẩn này giúp bulong đạt trạng thái kẹp chặt lý tưởng, ngăn chặn hoàn toàn hiện tượng tự lỏng do rung động mạnh hoặc va đập cơ khí công suất lớn.

6. Các chủng loại lục giác chìm M16 phổ biến trên thị trường

Tùy thuộc vào môi trường vận hành, kỹ sư có thể lựa chọn các phương án vật liệu khác nhau:

• Thép đen 12.9 (Mã 0054829): Lựa chọn tối ưu cho các kết cấu chịu lực tải trọng cao, đòi hỏi độ cứng tuyệt đối. Giá tham khảo tại Mecsu khoảng 9,342 đ/cái.
• Inox 304 / 316: Phù hợp cho ngành thực phẩm, hóa chất hoặc ngoài trời nhờ khả năng kháng ăn mòn, tuy nhiên độ cứng vật lý sẽ không bằng thép 12.9.
• Thép mạ kẽm (8.8): Dùng cho các ứng dụng cơ khí dân dụng hoặc lắp ghép khung nhà xưởng quy mô vừa, không yêu cầu tải trọng cực hạn.

7. Phân tích ưu thế và mặt hạn chế của bulong Thép Đen M16x70

Ưu điểm:

• Thiết kế ren lửng tối ưu: Phần thân trơn 26mm giúp định tâm chính xác các chi tiết lắp ghép dày, tập trung toàn bộ lực siết vào phần ren 44mm ăn sâu vào chi tiết cuối cùng.
• Khả năng chịu cắt ngang cao: Thân trơn dày dặn không bị yếu đi bởi rãnh ren, giúp mối nối chịu được lực tác động vuông góc hiệu quả hơn.
• Kích thước chuẩn DIN German: Đảm bảo tính tương thích và dễ dàng thay thế trong mọi hệ thống máy móc tiêu chuẩn châu Âu.
• Hiệu suất vượt chi phí: Cung cấp giải pháp an toàn cấp bền cao nhất với mức giá vật tư cạnh tranh cho công trình lớn.

Hạn chế:

• Nhạy cảm với môi trường ẩm: Lớp nhuộm đen cần được bảo trì bằng dầu hoặc sử dụng trong môi trường khô thoáng để ngăn chặn hiện tượng rỉ sét bề mặt.

8. Ứng dụng thực tế: M16x70 – Điểm tựa vững chắc trong xây dựng máy nặng và hạ tầng

Vít M16x70 ren lửng là linh kiện “xương sống” trong nhiều lĩnh vực kỹ thuật đòi hỏi sự kiên cố:

• Chế tạo máy ép và máy dập công suất lớn: Dùng để cố định các khối khuôn hoặc các bộ phận khung máy chịu lực nén và rung động cực lớn mỗi khi máy vận hành.
• Ngành xây dựng cầu cảng và hạ tầng: Sử dụng để liên kết các bản mã thép dày, hệ thống ray dẫn hướng cho các cần cẩu trục hạng nặng.
• Lắp ráp tua-bin và động cơ điện khổng lồ: Thân vít vững chãi giúp gắn chặt chân đế motor vào bệ máy thép, chống lại momen xoắn khởi động mạnh mẽ.
• Hệ thống băng tải khai thác khoáng sản: Liên kết các cụm con lăn chịu tải cao trong môi trường vận hành khắc nghiệt của ngành xi măng, than đá.

9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M16

Kiểu dáng đầu vít quyết định trực tiếp đến hiệu quả truyền lực siết cho bulong kích thước lớn:

Tiêu chí so sánh	Đầu Trụ M16 (DIN 912)	Đầu Dù M16 (ISO 7380)
Kích thước dụng cụ siết	Lục giác 14mm (Siêu chắc chắn)	Lục giác 10mm (Dễ trượt hơn ở lực lớn)
Chiều cao mũ vít	16mm (Vững chãi, chịu tải cực cao)	8.8mm (Gọn nhẹ, thiên về thẩm mỹ)
Lực kẹp tối đa	Rất tốt cho kết cấu chịu lực chính	Thấp hơn, dễ hỏng đầu lục giác
Khả năng bảo trì	Dễ tháo lắp sau thời gian dài sử dụng	Dễ bị loét lỗ nếu siết quá momen

Kết luận: Với các ứng dụng chịu tải trọng cao cấp, DIN 912 hệ M16 là sự lựa chọn không thể thay thế nhờ độ bền đầu vít vượt trội.

10. Quy trình lắp đặt vít M16x70 đúng quy chuẩn kỹ thuật cơ khí

Để đạt được hiệu suất liên kết bền vững nhất cho kích thước M16x70:

• Khoan mồi chính xác: Sử dụng mũi khoan 14mm để tạo lỗ trước khi tiến hành taro ren M16 bước 2.0.
• Làm sạch phôi thép: Vì vít có kích thước lớn và ren thô, việc sót phôi sắt trong lỗ taro rất dễ gây cháy ren. Hãy dùng khí nén xịt sạch lỗ ren trước khi lắp.
• Sử dụng cần siết lực: Luôn dùng dụng cụ chuẩn với đầu lục giác 14mm chất lượng cao để đảm bảo bulong đạt momen xoắn thiết kế mà không gây hư hại đầu lục giác.

11. Cách kiểm tra chất lượng thực tế của bulong thép 12.9

Khi mua hàng tại hệ thống Mecsu, quý khách có thể kiểm chứng chất lượng bulong M16x70 qua:

• Hoàn thiện bề mặt: Lớp nhuộm đen bóng mịn, đồng nhất màu sắc, không có dấu hiệu bong tróc nhiệt luyện hay rỗ bề mặt phôi thép.
• Độ chính xác ren: Các bước ren được cán nguội sắc sảo, vặn vào đai ốc hay lỗ ren trơn mượt, không có cảm giác bị sượng.
• Ký hiệu nhận biết: Trên mũ vít luôn dập nổi ký hiệu 12.9 cùng mã nhà sản xuất để khẳng định cấp bền chính xác của sản phẩm.

12. Thông tin giá bán Lục Giác Chìm Trụ Thép 12.9 M16x70 & Địa chỉ mua hàng

a. Giá bán tham khảo: 9,342 đ / Cái

Mecsu Pro tự hào mang đến mức giá cạnh tranh nhất cho dòng bulong thép cường độ cao hạng nặng. Chúng tôi hỗ trợ giao hàng linh hoạt từ số lượng lẻ cho sửa chữa đến số lượng sỉ cho sản xuất công nghiệp với chính sách chiết khấu ưu đãi.

b. Tại sao nên chọn Mecsu Pro?

• Nguồn hàng uy tín: Sản phẩm đạt tiêu chuẩn DIN 912 quốc tế với đầy đủ chứng từ xuất xứ rõ ràng.
• Trữ lượng sẵn có: Đảm bảo không làm gián đoạn kế hoạch sản xuất của doanh nghiệp nhờ kho hàng dồi dào.
• Tư vấn tận tâm: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ bạn chọn đúng thông số tối ưu nhất cho ứng dụng.

MUA THÊM NHIỀU LOẠI LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về dòng sản phẩm vít M16x70

13.1. Tại sao bulong size lớn như M16 lại thường dùng ren lửng?

Trong các kết cấu máy nặng, ren lửng giúp phần thân trơn (26mm) chiếm trọn không gian lỗ của phôi phía trên. Điều này không chỉ tăng khả năng chịu lực cắt ngang mà còn giúp toàn bộ lực siết từ mũ vít tập trung vào phần ren 44mm phía dưới, tạo ra mối liên kết chắc chắn và đồng trục nhất.

13.2. Tôi có thể sử dụng sản phẩm này cho máy móc chế biến thực phẩm không?

Thép đen 12.9 không phù hợp cho tiếp xúc trực tiếp trong ngành thực phẩm do nguy cơ rỉ sét. Bạn nên lựa chọn dòng Inox 304 hoặc 316 có sẵn tại Mecsu để đảm bảo an toàn vệ sinh và độ bền hóa học.

13.3. Bước ren 2.0mm có phải là ren thô tiêu chuẩn không?

Đúng vậy. Bước ren 2.0mm là ren thô tiêu chuẩn quốc tế cho hệ Met size M16. Đây là loại ren phổ biến nhất, giúp việc tháo lắp nhanh chóng và rất dễ dàng tìm kiếm linh kiện đai ốc (tán) tương ứng.

13.4. Dụng cụ nào là tốt nhất để siết vít M16x70 đạt lực 350 Nm?

Bạn bắt buộc phải sử dụng cần siết lực (Torque Wrench) chuyên dụng kết hợp với đầu bit lục giác 14mm chất lượng cao. Việc siết bằng tay thông thường sẽ không thể đạt đủ momen thiết kế, trong khi siết bằng máy va đập mà không kiểm soát có thể gây đứt cổ bulong.

14. Hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Mecsu cung cấp giải pháp vật tư công nghiệp toàn diện cho doanh nghiệp. Cần tư vấn chi tiết hoặc yêu cầu báo giá sỉ cho dự án:



Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ sâu liên kết khi sử dụng bulong size lớn

a. Kiểm soát chiều dài ren ăn khớp (Engagement Length)

Với bulong M16 thép 12.9, để tận dụng tối đa cấp bền cực hạn, độ sâu ren ăn khớp vào chi tiết máy (hoặc đai ốc) tối thiểu nên bằng 1.5 lần đường kính vít (tức là khoảng 24mm). Điều này đảm bảo ren của lỗ taro không bị phá hủy trước khi bulong đạt tới giới hạn chịu tải.

b. Phòng ngừa rủi ro cháy ren và kẹt vít

Khi siết bulong ở momen xoắn lớn (trên 300 Nm), ma sát tại các bước ren sinh nhiệt rất cao. Chúng tôi khuyên bạn nên bôi một lớp mỡ chịu nhiệt hoặc mỡ chống kẹt (anti-seize) lên phần ren trước khi lắp ráp. Điều này giúp việc tháo lắp bảo trì sau này dễ dàng hơn và bảo vệ lỗ ren đắt tiền của bệ máy không bị hư hại.
— Chia sẻ từ chuyên gia kỹ thuật tại Mecsu Pro.
