Phân tích chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M20x80 Thép 12.9: Giải pháp liên kết siêu trọng cho công nghiệp nặng

Mục Lục Nội Dung

1. 1. Giới thiệu tổng quan về Bu lông Lục Giác Chìm M20x80 Thép Đen 12.9
2. 2. Chi tiết bảng dữ liệu kỹ thuật sản phẩm
3. 3. Đặc điểm cấu trúc Vít đầu trụ DIN 912 size M20 dài 80mm
4. 4. Tại sao M20x80 cấp bền 12.9 là lựa chọn cho các kết cấu khổng lồ?
5. 5. Phân tích giới hạn chịu tải và momen xoắn cho bu lông M20x80
6. 6. Các biến thể phổ biến của lục giác chìm M20 trên thị trường
7. 7. Đánh giá ưu thế và hạn chế của vít Thép Đen M20x80
8. 8. Ứng dụng thực tiễn: M20x80 – Trụ cột của máy ép thủy lực và cầu trục
9. 9. Đối chiếu Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M20
10. 10. Quy trình lắp đặt bu lông M20x80 chuẩn kỹ thuật cơ khí nặng
11. 11. Nhận diện sản phẩm thép đen 12.9 đạt tiêu chuẩn chất lượng
12. 12. Giá bán Lục Giác Chìm Trụ Thép 12.9 M20x80 & Địa chỉ mua hàng uy tín
13. 13. Giải đáp thắc mắc thường gặp (FAQ) về bu lông M20x80
14. 14. Tư vấn kỹ thuật chuyên sâu từ Mecsu Pro
15. 15. Góc chuyên gia: Kỹ thuật kiểm soát ma sát ren cho bu lông dài

1. Giới thiệu tổng quan về Bu lông Lục Giác Chìm M20x80 Thép Đen 12.9

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M20x80 là một “quái kiệt” trong thế giới linh kiện cơ khí hạng nặng. Với đường kính thân ren lên tới 20mm và chiều dài 80mm, sản phẩm này được thiết kế để gánh vác những nhiệm vụ liên kết xuyên thấu qua các khối vật liệu dày, chịu ứng suất kéo và cắt cực đại trong các hệ thống máy móc khổng lồ.

Sản phẩm được chế tác từ mác thép hợp kim đặc biệt, trải qua quy trình nhiệt luyện tối ưu để đạt cấp bền đỉnh cao 12.9. Lớp nhuộm đen bề mặt không chỉ tạo nên thẩm mỹ công nghiệp chuyên nghiệp mà còn gia tăng khả năng bám dầu, giúp bảo vệ bu lông hiệu quả trong môi trường khô ráo hoặc ngâm trong dầu máy.

2. Chi tiết bảng dữ liệu kỹ thuật sản phẩm

Mecsu Pro cung cấp dữ liệu kỹ thuật chuẩn xác cho mã hàng B02M2001080TF10, giúp các kỹ sư dễ dàng tích hợp vào bản vẽ CAD:

Đặc tính kỹ thuật	Giá trị chi tiết
Mã đặt hàng (SKU)	0058331
MPN	B02M2001080TF10
Hệ thống đo lường	Met (mm)
Tiêu chuẩn kỹ thuật	DIN 912
Kích thước ren (d)	M20
Bước ren (P)	2.5 mm (Ren thô tiêu chuẩn)
Chiều dài thân (L)	80 mm
Đường kính mũ (dk)	30.0 mm
Chiều cao mũ (k)	20.0 mm
Kích thước lục giác (s)	17.0 mm
Chất liệu cấu thành	Thép hợp kim cường lực 12.9
Hoàn thiện bề mặt	Nhiệt luyện nhuộm đen
Kiểu ren trên thân	Ren Suốt (Full Thread)
Nguồn gốc	Trung Quốc

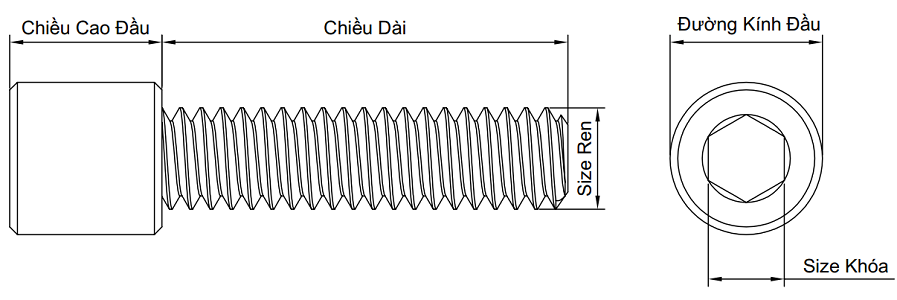

3. Đặc điểm cấu trúc Vít đầu trụ DIN 912 size M20 dài 80mm

M20x80 mang thiết kế tối ưu cho các mối ghép chịu ứng suất khổng lồ:

• Đầu trụ dập sâu chuẩn xác: Mũ vít cao 20mm với đường kính 30mm tạo ra một bệ tì vững chãi. Lỗ lục giác 17mm được dập cực sâu, cho phép sử dụng súng siết thủy lực hoặc cần siết lực hạng nặng mà không lo bị trượt giác hay toét đầu.
• Thân ren suốt linh hoạt: Điểm khác biệt của mã sản phẩm này tại Mecsu là cấu tạo ren suốt toàn thân 80mm. Điều này cho phép bạn vặn đai ốc ở bất kỳ vị trí nào, cực kỳ thuận tiện khi kẹp ghép các khối phôi có độ dày biến thiên mà vít ren lửng không làm được.

4. Tại sao M20x80 cấp bền 12.9 là lựa chọn cho các kết cấu khổng lồ?

Khi bước sang kích thước M20, mọi linh kiện đều phải gánh vác tải trọng tính bằng đơn vị hàng chục tấn. Cấp bền 12.9 đảm bảo:

• Khả năng chịu kéo đứt đỉnh cao: Đạt ngưỡng 1220 N/mm². Một con bu lông M20x80 đơn lẻ có thể treo được vật nặng lên đến hơn 25 tấn trước khi đứt gãy, mang lại sự an tâm tuyệt đối cho các thiết bị nâng hạ lớn.
• Độ cứng vững chống uốn: Thép hợp kim 12.9 giúp bu lông duy trì độ thẳng hoàn hảo dọc theo thân 80mm, không bị cong vênh khi xuyên qua các tấm thép dày chịu lực ép ngang.

5. Phân tích giới hạn chịu tải và momen xoắn cho bu lông M20x80

Lực siết là yếu tố sống còn cho tuổi thọ của mối ghép hạng nặng:

Đối với vít M20 mác 12.9, lực siết tiêu chuẩn khuyến nghị dao động từ 550 – 650 Nm. Tại mức momen này, bu lông tạo ra lực ép kẹp (clamping force) vô cùng lớn, giúp giữ chặt các chân đế máy CNC siêu trường siêu trọng hoặc bệ đỡ xi lanh thủy lực công suất cao mà không lo bị lỏng ốc do rung động.

6. Các biến thể phổ biến của lục giác chìm M20 trên thị trường

Tùy thuộc vào yêu cầu của dự án, quý khách có thể lựa chọn:

• Thép đen 12.9 (Mã 0058331): Lựa chọn hàng đầu cho sức mạnh chịu lực tối đa, dùng trong môi trường nhà xưởng hoặc ngâm dầu bôi trơn.
• Inox 304/316: Ưu tiên khả năng chống ăn mòn trong môi trường hóa chất nhưng khả năng chịu lực chỉ bằng khoảng một nửa so với thép 12.9.
• Thép mạ kẽm: Cấp bền thường là 8.8, dùng cho các kết cấu dân dụng thông thường ít rung động.

7. Đánh giá ưu thế và hạn chế của vít Thép Đen M20x80

Ưu điểm nổi bật:

• Khả năng tải trọng vô đối: Trong phân khúc bu lông lục giác chìm cầm tay, M20 đứng đầu về sức bền cơ học.
• Ren suốt đa năng: Không bị giới hạn bởi phần thân trơn, có thể ứng dụng làm vít đẩy hoặc trục định vị.
• Tiết kiệm không gian: Đầu chìm cho phép bề mặt máy phẳng phiu, đảm bảo an toàn cho nhân viên vận hành.
• Độ thẳng cao: Quy trình gia công chính xác đảm bảo vít không bị cong dọc thân dài 8cm.

Điểm cần lưu ý:

• Trọng lượng lớn: Đòi hỏi sự cẩn thận khi vận chuyển và thi công lắp đặt.
• Bảo quản bề mặt: Cần bôi mỡ bảo vệ nếu lắp đặt ở nơi ẩm ướt để tránh gỉ sét.

8. Ứng dụng thực tiễn: M20x80 – Trụ cột của máy ép thủy lực và cầu trục

Bu lông M20x80 đóng vai trò “xương sống” trong các lĩnh vực công nghiệp siêu trọng:

• Máy Ép Thủy Lực & Máy Chấn Cỡ Lớn: Dùng để cố định bích nối xi lanh công suất cao hoặc gối đỡ bàn máy chịu áp lực hàng trăm tấn.
• Chế Tạo Khuôn Mẫu Hạng Nặng: Liên kết các tấm thớt khuôn chính dày từ 50-60mm. Cấp bền 12.9 giúp khuôn giữ được độ kín khít tuyệt đối dưới áp suất phun nhựa khổng lồ.
• Cẩu Trục & Palang Nâng Hạ: Sử dụng làm bu lông neo hoặc liên kết gối đỡ trục cáp treo hạng nặng tại các bến cảng.
• Ngành Đóng Tàu & Giàn Khoan: Sử dụng trong các khớp nối chịu tải trọng động lớn và liên tục.

9. Đối chiếu Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M20

Sự khác biệt về công năng là rất rõ rệt ở kích thước lớn:

Đặc điểm	Đầu Trụ M20 (DIN 912)	Đầu Dù M20 (ISO 7380)
Dụng cụ siết	Khóa lục giác 17mm	Khóa lục giác 12mm
Khả năng chịu momen	Cực cao (An tâm siết mạnh)	Trung bình (Dễ hỏng đầu giác)
Chiều cao mũ	20mm (Chắc chắn, uy dũng)	~10mm (Gọn gàng)
Khuyến nghị	Kết cấu chịu lực chính	Trang trí, nắp che bảo vệ

Lưu ý: Với size khổng lồ như M20 dài 80mm, DIN 912 luôn là giải pháp kỹ thuật an toàn hàng đầu.

10. Quy trình lắp đặt bu lông M20x80 chuẩn kỹ thuật cơ khí nặng

Thao tác với bu lông size lớn đòi hỏi quy trình nghiêm ngặt:

• Khoan lỗ và Taro ren: Sử dụng mũi khoan 17.5mm trước khi taro ren M20 bước 2.5. Với chiều sâu 80mm, lỗ taro phải thẳng đứng hoàn hảo 90 độ.
• Sử dụng long đền cường độ cao: Luôn kết hợp với long đền phẳng M20 loại dày (DIN 125A) để phân tán lực ép khổng lồ, tránh làm lún hoặc nứt bề mặt chi tiết máy.
• Vệ sinh lỗ ren mù: Sử dụng súng khí nén thổi sạch bụi bẩn và ba dớ dưới đáy lỗ taro để tránh hiện tượng kích thủy lực khi vít đi xuống.

11. Nhận diện sản phẩm thép đen 12.9 đạt tiêu chuẩn chất lượng

Quý khách có thể kiểm tra sản phẩm tại chỗ dựa trên các dấu hiệu sau:

• Chữ dập đầu mũ: Trên đỉnh đầu vít phải có ký hiệu “12.9” và logo nhà sản xuất rõ nét, không bị nhòe hay sứt mẻ.
• Bề mặt hoàn thiện: Lớp nhuộm đen đồng nhất, bề mặt ren bóng mịn lớp dầu bảo quản, không có bavia hay vết nứt thân.
• Cảm giác đằm tay: Bu lông có trọng lượng rất nặng và cảm giác cứng cáp đặc trưng của thép hợp kim mật độ cao.

12. Giá bán Lục Giác Chìm Trụ Thép 12.9 M20x80 & Địa chỉ mua hàng uy tín

Giá niêm yết: 24,339 đ / Cái

Với mức giá này, quý khách nhận được một sản phẩm thép kỹ thuật đỉnh cao, bảo vệ cho các khối máy trị giá hàng tỷ đồng. Mecsu Pro cung cấp giá sỉ linh hoạt cho các doanh nghiệp đóng tàu và xưởng cơ khí khuôn mẫu mua số lượng lớn theo hộp/bao.

Tại sao nên chọn mua tại Mecsu Pro?

• Chất lượng cam kết: Hàng nhập khẩu chính ngạch, đạt mác thép 12.9 thực tế qua kiểm định.
• Sẵn kho số lượng lớn: Luôn có sẵn các size “siêu trọng” từ M20, M24 đến M30.
• Giao hàng hỏa tốc: Ship ngay trong ngày tại nội thành TP.HCM và COD toàn quốc.

XEM THÊM DANH MỤC LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN TẠI MECSU

13. Giải đáp thắc mắc thường gặp (FAQ) về bu lông M20x80

13.1. Bu lông M20x80 này dùng chìa khóa lục giác kích thước bao nhiêu?

Sản phẩm theo chuẩn DIN 912 yêu cầu sử dụng khóa lục giác hoặc đầu khẩu kích thước 17.0 mm. Hãy dùng dụng cụ chất lượng cao để chịu được momen siết khổng lồ.

13.2. Vít dài 80mm này là ren suốt hay ren lửng?

Mã sản phẩm B02M2001080TF10 phân phối tại Mecsu là loại Ren Suốt (Full thread). Ưu điểm này giúp bạn linh hoạt vặn vít xuyên qua nhiều bản mã mỏng kẹp đai ốc mà không bị vướng phần thân trơn.

13.3. Tôi có thể thay thế bu lông 8.8 zin của máy ép bằng bu lông này không?

Hoàn toàn được và còn tốt hơn rất nhiều về mặt chịu tải. Mác 12.9 có độ cứng và giới hạn bền kéo cao hơn hẳn mác 8.8, cực kỳ an toàn cho máy ép.

13.4. Sản phẩm có chịu được nhiệt độ cao không?

Thép hợp kim 12.9 làm việc ổn định đến 200°C. Ở nhiệt độ cao hơn, bu lông bắt đầu giảm mác thép (mềm đi). Với các lò nung, hãy tư vấn thêm về dòng vít chịu nhiệt chuyên biệt.

14. Tư vấn kỹ thuật chuyên sâu từ Mecsu Pro

Bạn đang băn khoăn về tải trọng cắt hay lực momen xoắn cho dự án M20 của mình? Liên hệ ngay đội ngũ kỹ thuật của chúng tôi:

Văn phòng: KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Trang web chính thức: mecsu.vn

15. Góc chuyên gia: Kỹ thuật kiểm soát ma sát ren cho bu lông dài

a. Chống cháy ren (Galling)

Khi siết bu lông lớn như M20 với chiều dài ren 80mm, nhiệt ma sát sinh ra cực lớn có thể làm ren bị dính chết (cháy ren). Hãy bôi một lớp mỡ bò đồng hoặc mỡ bò chì chịu nhiệt lên thân ren trước khi lắp đặt để siết êm và đạt lực chuẩn.

b. Quy tắc siết từng bước

“Với bu lông size M20, đừng bao giờ siết chặt 100% lực ngay từ đầu. Hãy siết theo trình tự chéo cánh, tăng dần từ 50%, lên 75% rồi mới đạt 100% lực thiết kế. Điều này giúp mặt bích được ép phẳng đều, bảo vệ cả bu lông và máy móc.”
— Kinh nghiệm từ bộ phận lắp ráp máy hạng nặng Mecsu Pro.
