Phân tích chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M3x40 Thép 12.9: Lựa chọn tối ưu cho kết cấu máy chính xác

Mục Lục Bài Viết

1. 1. Giới thiệu dòng Vít Lục Giác Chìm Trụ M3x40 Thép Đen 12.9
2. 2. Thông số kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm thiết kế Bu lông đầu trụ DIN 912 size M3 dài 40mm
4. 4. Ưu thế của cấp bền 12.9 trên dòng vít M3x40
5. 5. Khả năng tải trọng và momen xoắn an toàn của vít M3x40
6. 6. Các biến thể lục giác chìm M3 phổ biến hiện nay
7. 7. Phân tích ưu điểm và mặt hạn chế của vít Thép Đen M3x40
8. 8. Ứng dụng thực tế: M3x40 – Giải pháp cho hệ thống tự động hóa và thiết bị đo
9. 9. So sánh đặc tính Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M3
10. 10. Quy trình lắp đặt vít M3x40 đúng tiêu chuẩn kỹ thuật
11. 11. Bí quyết nhận diện ốc thép đen 12.9 chất lượng cao
12. 12. Cập nhật giá Lục Giác Chìm Trụ Thép 12.9 M3x40 & Địa chỉ cung ứng
13. 13. Giải đáp thắc mắc (FAQ) về sản phẩm Vít M3x40
14. 14. Dịch vụ tư vấn kỹ thuật từ Mecsu Pro
15. 15. Tư vấn từ chuyên gia: Cách tối ưu hóa mối ghép ren lửng chiều dài lớn

1. Giới thiệu dòng Vít Lục Giác Chìm Trụ M3x40 Thép Đen 12.9

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M3x40 là linh kiện cơ khí cường độ cao, được thiết kế đặc biệt cho các mối nối yêu cầu độ sâu và khả năng chịu lực nén, kéo lớn. Với chiều dài vượt trội lên đến 40mm, loại bulong này cho phép kết nối các cụm chi tiết có độ dày lớn hoặc xuyên qua nhiều lớp vật liệu mà vẫn đảm bảo sự ổn định tuyệt đối cho hệ thống.

Sản phẩm được chế tạo từ hợp kim thép carbon cao cấp, trải qua quy trình xử lý nhiệt luyện nghiêm ngặt để đạt cấp bền 12.9 – cấp bền cao nhất trong các dòng bulong thông dụng. Bề mặt được hoàn thiện bằng phương pháp nhuộm đen (Black Oxide), vừa mang lại vẻ ngoài chuyên nghiệp, vừa tạo lớp màng bảo vệ chống gỉ sét tạm thời trong môi trường nhà xưởng.

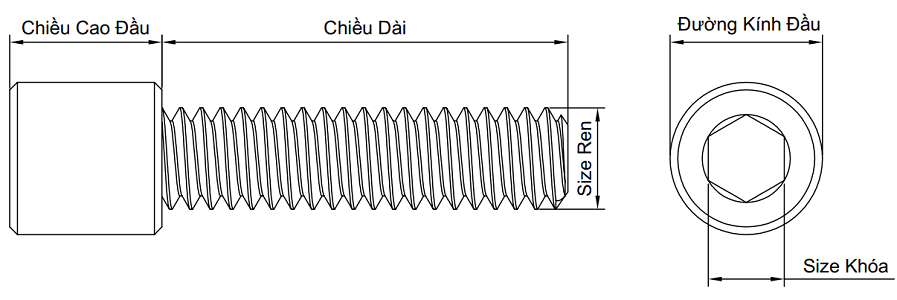

2. Thông số kỹ thuật chi tiết của sản phẩm

Dưới đây là bảng thông số kỹ thuật chính xác cho mã sản phẩm M3x40 (SKU: 0043514) đang được cung cấp bởi Mecsu Pro:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0043514
Mã sản phẩm (MPN)	B02M0301040PF10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M3
Bước ren (P)	0.5 mm (Ren thô)
Chiều dài (L)	40 mm
Đường kính mũ (dk)	5.5 mm
Chiều cao mũ (k)	3 mm
Dụng cụ mở (s)	Lục giác 2.5 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Thép hợp kim cường độ cao 12.9
Hoàn thiện	Nhuộm đen (Nhiệt luyện)
Kiểu thân	Ren Lửng (Partial Thread – 18mm)
Xuất xứ	Trung Quốc

3. Đặc điểm thiết kế Bu lông đầu trụ DIN 912 size M3 dài 40mm

Mẫu vít M3x40 ren lửng được tính toán cấu trúc nhằm tối ưu hóa khả năng định vị và chịu lực:

• Đầu Trụ Lục Giác: Với đường kính mũ 5.5mm và chiều cao 3mm, phần đầu vít cung cấp bề mặt tiếp xúc đủ lớn để phân bổ lực ép. Lỗ lục giác chìm sâu 2.5mm cho phép sử dụng chìa lục giác hoặc đầu bit máy để siết với lực lớn mà không bị trượt cạnh.
• Thân Ren Lửng Đặc Thù: Với tổng chiều dài 40mm, phần có ren chỉ chiếm 18mm, đoạn thân trơn còn lại dài 22mm. Thiết kế này biến phần thân trơn thành một trục định vị cực kỳ vững chắc, giúp giảm thiểu sai số lắp ráp khi xuyên qua các tấm phôi dày.

4. Ưu thế của cấp bền 12.9 trên dòng vít M3x40

Sử dụng cấp bền 12.9 cho kích thước nhỏ như M3 là một sự đảm bảo về an toàn kỹ thuật:

• Chống gãy vỡ: Nhờ giới hạn bền kéo lên tới 1220 MPa, vít M3x40 có thể chịu được các ứng suất kéo căng mà các dòng thép thường (4.6 hay 8.8) sẽ bị đứt ngay lập tức.
• Độ cứng bề mặt cao: Giúp bảo vệ biên dạng ren không bị biến dạng khi tháo lắp nhiều lần, đặc biệt quan trọng trong các máy móc cần bảo trì định kỳ.

5. Khả năng tải trọng và momen xoắn an toàn của vít M3x40

Dù có thân hình mảnh mai, vít M3 Thép 12.9 lại sở hữu thông số cơ tính ấn tượng:

Khi lắp ráp bằng khóa lục giác chuẩn 2.5mm, lực siết định mức tối ưu nên duy trì trong khoảng 2.0 Nm đến 2.4 Nm. Ở mức lực này, mối liên kết đạt độ căng cần thiết để chống tự tháo do rung động mà vẫn nằm trong vùng biến dạng đàn hồi an toàn của vật liệu thép 12.9.

6. Các biến thể lục giác chìm M3 phổ biến hiện nay

Người dùng có thể cân nhắc giữa các dòng vật liệu tùy theo yêu cầu cụ thể của dự án:

• Thép đen 12.9 (Sản phẩm hiện tại): Là lựa chọn số 1 cho các liên kết chịu lực nặng, kết cấu máy công nghiệp. Giá thành hợp lý, chỉ khoảng 413 đ/cái.
• Inox 304 / 316: Dành riêng cho môi trường hóa chất, thực phẩm hoặc nơi có độ ẩm cao nhờ đặc tính chống ăn mòn vượt trội, nhưng độ cứng sẽ không bằng thép 12.9.
• Thép mạ kẽm điện phân: Thường dùng trong lắp ráp đồ gỗ hoặc các chi tiết cơ khí cơ bản không đòi hỏi cao về tải trọng.

7. Phân tích ưu điểm và mặt hạn chế của vít Thép Đen M3x40

Ưu điểm:

• Chiều dài 40mm lý tưởng: Đáp ứng các yêu cầu lắp ghép xuyên tầng hoặc các chi tiết máy có độ dày phôi lớn.
• Phần thân trơn chịu lực cắt tốt: Thân không ren có tiết diện đầy đủ giúp chịu lực cắt ngang hiệu quả hơn so với vít ren suốt.
• Khả năng định tâm tuyệt vời: Giúp các chi tiết máy đồng trục hơn trong quá trình lắp ráp.
• Hiệu quả kinh tế: Chi phí đầu tư thấp nhưng mang lại hiệu năng sử dụng lâu dài.

Hạn chế:

• Yêu cầu bảo quản: Do bề mặt nhuộm đen, sản phẩm cần được lưu trữ nơi khô ráo hoặc có màng dầu bảo vệ để tránh rỉ sét bề mặt.

8. Ứng dụng thực tế: M3x40 – Giải pháp cho hệ thống tự động hóa và thiết bị đo

Nhờ sự kết hợp giữa đường kính nhỏ và chiều dài lớn, vít M3x40 được ứng dụng rộng rãi trong:

• Hệ thống băng tải mini và Jig đồ gá: Dùng để cố định các cảm biến, xi lanh khí nén nhỏ vào khung máy có độ dày lớn.
• Ngành hàng không mô hình (RC): Liên kết các bộ phận khung carbon của máy bay hoặc drone, nơi cần sự bền bỉ tuyệt đối để chống lại rung động mạnh từ motor.
• Thiết bị y tế và xét nghiệm: Lắp ráp các cụm cơ cấu chuyển động trong máy phân tích, nơi không gian bị hạn chế nhưng yêu cầu độ chính xác cực cao.
• Chế tạo máy in 3D và CNC mini: Sử dụng làm bulong liên kết các trục trượt, ổ bi hoặc các bộ phận truyền động dài qua các tấm nhôm định hình.

9. So sánh đặc tính Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M3

Lựa chọn kiểu đầu phù hợp sẽ ảnh hưởng trực tiếp đến hiệu suất của thiết bị:

Tiêu chí so sánh	Đầu Trụ M3 (DIN 912)	Đầu Dù M3 (ISO 7380)
Độ sâu lỗ lục giác	Sâu (Khó bị trượt, lực truyền tốt)	Nông (Dễ bị biến dạng lỗ nếu siết mạnh)
Khả năng chịu tải	Rất cao (Phù hợp kết cấu chính)	Trung bình (Chủ yếu dùng trang trí)
Thẩm mỹ lắp đặt	Nhô cao trên bề mặt chi tiết	Bo tròn, phẳng mượt với bề mặt
Kích thước khóa	2.5mm	2.0mm

Nhận xét: Với chiều dài lên tới 40mm, kiểu đầu trụ DIN 912 là lựa chọn bắt buộc để có thể truyền đủ momen xoắn siết chặt bulong mà không làm hỏng đầu lục giác.

10. Quy trình lắp đặt vít M3x40 đúng tiêu chuẩn kỹ thuật

Để đảm bảo tuổi thọ mối nối cho kích thước M3x40:

• Chuẩn bị lỗ ren: Sử dụng mũi taro M3x0.5 chất lượng cao. Lỗ khoan mồi tiêu chuẩn cho thép là 2.5mm.
• Kiểm tra độ sâu: Vì vít dài 40mm, cần đảm bảo lỗ taro có chiều sâu tối thiểu 22-25mm để phần ren 18mm có thể ăn khớp hoàn toàn.
• Sử dụng mỡ bò/dầu máy: Nên bôi một lớp dầu nhẹ lên ren trước khi vặn để quá trình siết diễn ra mượt mà, đồng thời tăng khả năng chống gỉ sét cho phần ren bên trong lỗ.

11. Bí quyết nhận diện ốc thép đen 12.9 chất lượng cao

Khách hàng có thể tự kiểm tra chất lượng bulong M3x40 qua các dấu hiệu sau:

• Màu sắc đồng nhất: Lớp nhuộm đen phải có độ bóng nhẹ, không bị loang lổ hoặc có các vết rỉ màu nâu vàng.
• Góc cạnh sắc nét: Phần lục giác bên trong đầu trụ phải được dập rõ ràng, không có bavia hay bị lệch tâm.
• Ký hiệu trên đầu: (Nếu có không gian) Các dòng bulong lớn thường có ký hiệu 12.9, với dòng M3 nhỏ, hãy dựa vào cảm quan độ cứng và độ mượt của ren.

12. Cập nhật giá Lục Giác Chìm Trụ Thép 12.9 M3x40 & Địa chỉ cung ứng

a. Giá bán lẻ niêm yết: 413 đ / Cái

Mecsu Pro cam kết mang đến mức giá tối ưu nhất cho dòng bulong cường độ cao M3x40. Chúng tôi có chính sách chiết khấu linh hoạt cho các đơn vị gia công cơ khí, xưởng lắp ráp và các cửa hàng vật tư trên toàn quốc.

b. Lợi thế khi mua hàng tại Mecsu Pro

• Sẵn hàng số lượng lớn: Đáp ứng ngay lập tức các đơn đặt hàng gấp.
• Tiêu chuẩn quốc tế: Cam kết hàng nhập khẩu đúng chuẩn DIN 912, đầy đủ chứng chỉ.
• Giao hàng nhanh chóng: Hệ thống logistics tối ưu giúp sản phẩm đến tay khách hàng trong thời gian ngắn nhất.

MUA THÊM NHIỀU LOẠI LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN KHÁC TẠI MECSU

13. Giải đáp thắc mắc (FAQ) về sản phẩm Vít M3x40

13.1. Tại sao tôi nên dùng vít ren lửng 18mm thay vì ren suốt cho chiều dài 40mm?

Việc sử dụng ren lửng giúp phần thân trơn chịu lực cắt (shear force) tốt hơn nhiều so với ren suốt. Ngoài ra, nó còn giúp việc lắp ráp qua các tấm vật liệu dày trở nên dễ dàng và chính xác hơn, tránh làm trầy xước bề mặt lỗ của chi tiết máy.

13.2. Vít M3x40 thép đen có chịu được nhiệt độ cao trong động cơ không?

Với cấp bền 12.9, vít có khả năng chịu nhiệt khá tốt. Tuy nhiên, trong môi trường nhiệt độ quá cao thường xuyên, lớp nhuộm đen có thể bị biến màu. Nếu nhiệt độ vượt quá 300 độ C, cơ tính của thép có thể bị thay đổi, bạn nên tham khảo ý kiến chuyên gia kỹ thuật.

13.3. Tôi có thể dùng khóa lục giác 2.0mm để vặn vít này không?

Không. Vít M3 tiêu chuẩn DIN 912 yêu cầu khóa lục giác 2.5mm. Sử dụng khóa sai kích thước sẽ làm hỏng (tròn) lỗ lục giác, khiến việc tháo lắp sau này trở nên cực kỳ khó khăn.

13.4. Vít này có ứng dụng được cho các khung nhôm định hình không?

Rất phù hợp. M3x40 thường được dùng để bắt xuyên qua các thanh nhôm định hình nhỏ hoặc dùng làm trục liên kết cho các cụm chi tiết nhựa trên máy in 3D lắp ghép từ nhôm định hình.

14. Dịch vụ tư vấn kỹ thuật từ Mecsu Pro

Mecsu không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp liên kết bền vững. Mọi thắc mắc về kỹ thuật hoặc yêu cầu báo giá dự án, xin vui lòng liên hệ:



Địa chỉ kho vận: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài hỗ trợ: 1800 8137

Email liên hệ: [email protected]

Truy cập website: mecsu.vn

15. Tư vấn từ chuyên gia: Cách tối ưu hóa mối ghép ren lửng chiều dài lớn

a. Lưu ý về chiều dài kẹp (Grip Length)

Đối với vít M3x40 ren lửng, phần thân trơn dài 22mm. Khi thiết kế, hãy đảm bảo tổng độ dày của các chi tiết kẹp (không bao gồm phần ren ăn vào lỗ) đạt khoảng 20-22mm. Điều này giúp tận dụng tối đa khả năng định vị của thân trơn và đảm bảo phần ren 18mm nằm hoàn toàn trong phôi nền hoặc đai ốc.

b. Kiểm soát lực siết tự động

Với các dòng vít siêu dài và nhỏ như M3x40, hiện tượng xoắn thân vít (torsional stress) có thể xảy ra nếu siết quá nhanh hoặc quá lực. Chúng tôi khuyến nghị sử dụng tô vít cân lực (Torque Screwdriver) để đảm bảo độ đồng nhất cho mọi mối ghép trong dây chuyền sản xuất hàng loạt.
— Lời khuyên từ kỹ sư trưởng tại Mecsu.
