Review chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M4x16 Thép 12.9: Kích thước vàng trong chế tạo máy
Mục Lục Bài Viết
- 1. Tổng quan về Vít Lục Giác Chìm Trụ M4x16 Thép Đen 12.9
- 2. Bảng thông số kỹ thuật chi tiết của sản phẩm
- 3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M4 dài 16mm
- 4. Cấp bền 12.9 mang lại lợi ích gì cho ốc M4?
- 5. Kiểm tra độ bền và lực xiết tối đa của vít M4x16
- 6. Phân loại các dòng lục giác chìm M4 hiện nay
- 7. Ưu điểm và hạn chế của vít Thép Đen M4x16
- 8. Ứng dụng thực tế: M4x16 – “Vua” của nhôm định hình và part máy
- 9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M4
- 10. Hướng dẫn lắp đặt vít M4 chuẩn xác
- 11. Cách nhận diện ốc lục giác chìm thép đen đạt chuẩn
- 12. Báo giá Lục Giác Chìm Trụ Thép 12.9 M4x16 & Địa chỉ mua hàng
- 13. Câu hỏi thường gặp (FAQ) về Vít M4x16
- 14. Hỗ trợ kỹ thuật chuyên sâu từ Mecsu Pro
- 15. Lời khuyên chuyên gia: Sử dụng tool vặn vít M4 hiệu quả

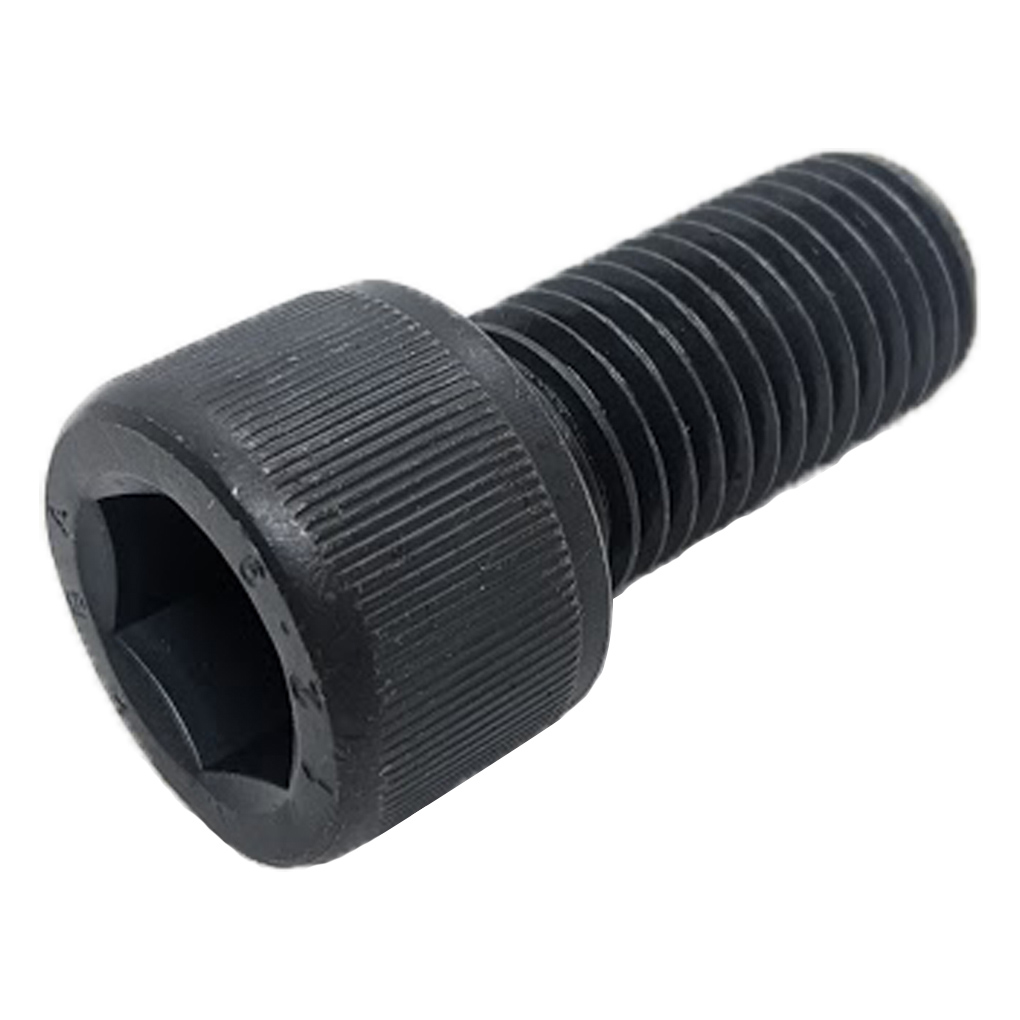

1. Tổng quan về Vít Lục Giác Chìm Trụ M4x16 Thép Đen 12.9
Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M4x16 là sự nâng cấp hoàn hảo về khả năng chịu lực so với dòng M3. Với đường kính ren 4mm và chiều dài thân 16mm, dòng sản phẩm này được xem là “kích thước tiêu chuẩn” trong việc lắp ráp các khung máy cỡ trung, đặc biệt là các kết cấu sử dụng nhôm định hình hoặc tấm kim loại dày.
Sản phẩm được gia công từ thép hợp kim chất lượng cao, trải qua quy trình nhiệt luyện tiên tiến để đạt độ cứng cấp 12.9. Lớp hoàn thiện bề mặt màu đen (Black Oxide) không chỉ giúp chống phản quang mà còn tăng độ “ngầu” và sự chuyên nghiệp cho các cỗ máy tự động hóa.

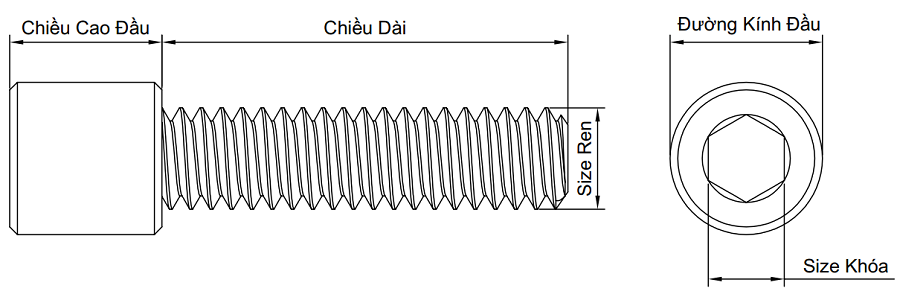

2. Bảng thông số kỹ thuật chi tiết của sản phẩm
Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chính xác cho mã sản phẩm B02M0401016TF10, hỗ trợ kỹ sư thiết kế tính toán kết cấu chính xác:
| Thuộc tính kỹ thuật | Thông số cụ thể |
|---|---|
| Mã đặt hàng (SKU) | 0061263 |
| MPN | B02M0401016TF10 |
| Hệ đo lường | Met (mm) |
| Tiêu chuẩn sản xuất | DIN 912 |
| Kích thước ren (d) | M4 |
| Bước ren (P) | 0.7 mm (Ren thô phổ thông) |
| Chiều dài (L) | 16 mm |
| Đường kính mũ (dk) | 7.0 mm |
| Chiều cao mũ (k) | 4.0 mm |
| Dụng cụ mở (s) | Lục giác 3.0 mm |
| Kiểu dáng đầu | Đầu Trụ (Cylindrical Head) |
| Chất liệu | Thép hợp kim 12.9 (High Tensile Steel) |
| Hoàn thiện | Nhuộm đen (Black Oxide) |
| Kiểu thân | Ren Suốt (Full Thread) |
| Xuất xứ | Trung Quốc |

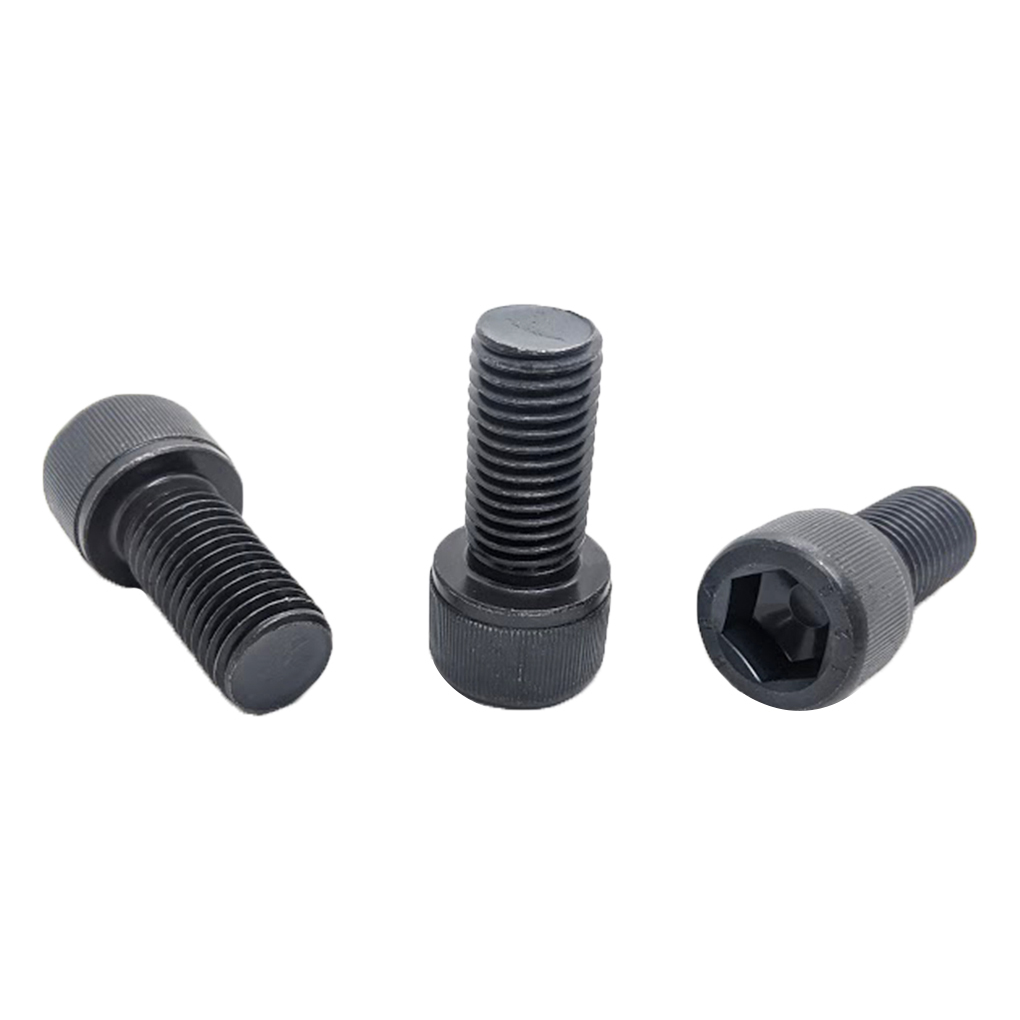

3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M4 dài 16mm
M4x16 là một trong những kích thước phổ biến nhất trong ngành cơ khí nhẹ với cấu tạo tối ưu:
- Phần Mũ Vít: Đầu mũ có đường kính 7mm, lớn hơn đáng kể so với M3, tạo diện tích ép lớn hơn lên bề mặt lắp ghép. Lỗ lục giác chìm sử dụng khóa 3mm, cho phép truyền momen xoắn lớn mà không sợ bị trượt giác.
- Phần Thân Ren: Chiều dài 16mm là khoảng cách “vừa đủ” cho rất nhiều ứng dụng: vừa đủ để xuyên qua bản mã dày 5-8mm và ăn vào lỗ ren, hoặc vừa đủ để bắt chặt các chi tiết vào nhôm định hình mà không bị chạm đáy rãnh.
4. Cấp bền 12.9 mang lại lợi ích gì cho ốc M4?
Khi chuyển từ M3 lên M4, tải trọng yêu cầu thường tăng lên. Cấp bền 12.9 đảm bảo:
- Chịu tải trọng động lớn: Vít M4 12.9 thích hợp cho các chi tiết chuyển động, chịu rung lắc liên tục mà không bị mỏi kim loại dẫn đến gãy bất ngờ.
- Độ cứng bề mặt cao: Giúp ren không bị dập nát khi tháo lắp nhiều lần, đặc biệt quan trọng trong việc bảo trì, sửa chữa máy móc.
5. Kiểm tra độ bền và lực xiết tối đa của vít M4x16
M4x16 Thép 12.9 cung cấp lực kẹp mạnh mẽ:
Với lục giác 3mm, lực siết khuyến nghị nằm trong khoảng 3.0 – 4.0 Nm. Mức lực này đủ để ép chặt các mặt bích kim loại, giữ cứng khung máy in 3D khổ lớn hoặc liên kết các bộ phận trong cánh tay robot công nghiệp nhẹ.
6. Phân loại các dòng lục giác chìm M4 hiện nay
Tùy thuộc vào môi trường làm việc, bạn có các lựa chọn sau:
- Thép đen 12.9 (Sản phẩm này): Cứng nhất, chịu lực tốt nhất. Dùng cho máy móc trong nhà, môi trường dầu mỡ công nghiệp. Giá thành rẻ (286 đ/cái).
- Inox 304: Chống ăn mòn, bề mặt sáng bóng. Phù hợp cho thiết bị ngoài trời, y tế, thực phẩm nhưng chịu lực kém hơn thép đen.
- Thép mạ kẽm: Giải pháp cân bằng giữa chống gỉ nhẹ và giá thành, thường có cấp bền 8.8.
7. Ưu điểm và hạn chế của vít Thép Đen M4x16
Ưu điểm:
- Đa dụng: Kích thước M4x16 phù hợp với hầu hết các loại nhôm định hình 2020, 2040 phổ biến.
- Bền bỉ: Khó bị toét đầu hơn so với các dòng ốc vít 4.8 hay 8.8.
- Thẩm mỹ: Màu đen đồng bộ với các chi tiết máy móc hiện đại.
- Ren suốt: Tiện lợi cho việc lắp đặt linh hoạt.
Hạn chế:
- Oxy hóa: Cần được bảo quản bằng dầu hoặc mỡ nếu không sử dụng ngay, tránh để nơi ẩm ướt lâu ngày.
8. Ứng dụng thực tế: M4x16 – “Vua” của nhôm định hình và part máy
Nếu M3 là vua của đồ điện tử nhỏ, thì M4x16 chính là “xương sống” của các khung máy cỡ trung:
- Nhôm định hình (Aluminum Profile): Đây là ứng dụng phổ biến nhất. M4x16 kết hợp với con trượt (T-nut) M4 dùng để bắt các ke góc, bản mã nối cho nhôm 2020 hoặc 4040. Chiều dài 16mm là hoàn hảo để xuyên qua bản nhôm dày 4-5mm và ăn vào con trượt.
- Chế tạo máy CNC/Laser Mini: Dùng để bắt các gối đỡ trục, thanh trượt dẫn hướng linear rail (như MGN12, MGN15) vào khung máy.
- Lắp ráp đồ gá (Jig): Cố định các block chặn, kẹp phôi trong các đồ gá gia công cơ khí.
- Ngành nội thất thông minh: Liên kết các chi tiết bản lề, ray trượt ngăn kéo chịu lực vừa phải.
9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M4
Lựa chọn nào tối ưu cho liên kết M4?
| Tiêu chí | Đầu Trụ M4 (DIN 912) | Đầu Dù/Cầu M4 (ISO 7380) |
|---|---|---|
| Dụng cụ siết | Lục giác 3.0mm (Khỏe) | Lục giác 2.5mm (Yếu hơn) |
| Lực siết cho phép | Cao, chịu được súng bắn vít | Trung bình, dùng tay an toàn hơn |
| Chiều cao mũ | 4.0mm | 2.2mm |
| Tính ứng dụng | Cơ khí chính xác, chịu lực | Trang trí vỏ máy, giảm cản trở |
Kết luận: Với size M4, sự chênh lệch về kích thước khóa lục giác (3.0mm so với 2.5mm) làm cho DIN 912 trở thành lựa chọn vượt trội về sức bền.
10. Hướng dẫn lắp đặt vít M4 chuẩn xác
Để đảm bảo mối ghép bền vững với vít M4x16:
- Sử dụng long đền phẳng: Với lực siết của M4, đầu vít có thể lún vào bề mặt nhôm hoặc nhựa. Long đền phẳng M4 giúp phân tán lực, bảo vệ bề mặt chi tiết.
- Khoan lỗ chờ chính xác: Nếu bạn taro ren trên vật liệu nền, hãy khoan mồi mũi 3.3mm. Khoan rộng quá ren sẽ yếu, khoan hẹp quá dễ gãy mũi taro.
- Vệ sinh ren: Đảm bảo lỗ ren không có bụi kim loại trước khi vặn để tránh kẹt vít (galling).
11. Cách nhận diện ốc lục giác chìm thép đen đạt chuẩn
Đặc điểm nhận dạng hàng chất lượng:
- Đầu dập ký hiệu: Ốc M4 thường đủ lớn để dập ký hiệu nhà sản xuất hoặc cấp bền (ví dụ “12.9”) trên mặt đầu, tuy nhiên một số lô hàng nhỏ có thể không có nhưng độ hoàn thiện vẫn phải sắc nét.
- Lớp mạ đen: Đều màu, không loang lổ, sờ vào có cảm giác min và dính nhẹ tay do lớp dầu bảo quản.
- Thử nghiệm: Lấy lục giác 3mm cắm vào, độ rơ lắc phải rất nhỏ.
12. Báo giá Lục Giác Chìm Trụ Thép 12.9 M4x16 & Địa chỉ mua hàng
a. Giá bán lẻ tham khảo: 286 đ / Cái
Mức giá chưa tới 300 đồng cho một sản phẩm kỹ thuật cao cấp. Mecsu Pro cung cấp chính sách giá sỉ hấp dẫn cho các công ty lắp ráp máy, xưởng cơ khí mua số lượng lớn.
b. Tại sao chọn Mecsu Pro?
- Kho hàng sẵn có: Đáp ứng ngay lập tức số lượng hàng nghìn con.
- Đồng bộ phụ kiện: Có sẵn đai ốc M4, long đền M4, tán T-nut nhôm M4 đi kèm.
- Giao hàng toàn quốc: Nhanh chóng, tiện lợi.
MUA THÊM NHIỀU LOẠI LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN KHÁC TẠI MECSU
13. Câu hỏi thường gặp (FAQ) về Vít M4x16
13.1. Tôi muốn taro ren M4 thì khoan lỗ mũi mấy ly?
Theo tiêu chuẩn cơ khí cho bước ren M4x0.7mm, mũi khoan mồi chuẩn nhất là 3.3mm. Nếu vật liệu quá cứng (như inox), có thể dùng mũi 3.4mm để taro nhẹ tay hơn.
13.2. Vít M4x16 này có lắp vừa con trượt nhôm 2020 không?
Chắc chắn vừa. Đây là cặp đôi hoàn hảo. Tuy nhiên, bạn cần kiểm tra độ dày của chi tiết cần bắt (bản mã, ke góc). Vì vít dài 16mm, nên tổng độ dày vật kẹp nên từ 6-10mm để tránh vít xuyên qua con trượt chạm đáy rãnh nhôm.
13.3. Lực siết tối đa cho vít này là bao nhiêu?
Với cấp bền 12.9, vít chịu được lực siết phá hủy lên đến hơn 5 Nm. Tuy nhiên trong lắp ráp thực tế, lực siết an toàn khuyến nghị là 3.0 – 3.5 Nm để bảo vệ dụng cụ và vật liệu nền.
13.4. Có cần dùng long đền vênh không?
Nếu lắp vào các vị trí rung động (như động cơ), nên dùng thêm long đền vênh (spring washer) M4 hoặc dùng keo khóa ren để đảm bảo an toàn tuyệt đối.
14. Hỗ trợ kỹ thuật chuyên sâu từ Mecsu Pro
Bạn cần bảng vẽ 2D/3D của sản phẩm để đưa vào thiết kế? Cần chứng chỉ chất lượng (CO/CQ)? Liên hệ ngay:
Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn
15. Lời khuyên chuyên gia: Sử dụng tool vặn vít M4 hiệu quả
a. Kiểm tra đầu lục giác thường xuyên
Lục giác 3mm chịu lực xoắn khá lớn so với tiết diện của nó. Hãy kiểm tra đầu lục giác của bạn, nếu thấy các cạnh bị bo tròn hoặc xoắn vỏ đỗ, hãy thay ngay cây mới. Dùng tool hỏng sẽ làm hỏng luôn con ốc mới mua.
b. Hạn chế dùng đầu bi cho lực siết cuối
“Lục giác đầu bi rất tiện để vặn nhanh ở các góc nghiêng, nhưng tiết diện tiếp xúc của nó rất nhỏ. Tuyệt đối không dùng đầu bi để siết lực cuối cùng (final torque) hoặc để mở con ốc đang bị kẹt cứng, vì nguy cơ gãy đầu bi kẹt trong lỗ ốc là rất cao.”
— Kinh nghiệm từ xưởng gia công CNC Mecsu.
(Tìm kiếm giải pháp ốc vít toàn diện tại Mecsu.vn)
