Review chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M5x70 Thép 12.9: Giải pháp liên kết xuyên thấu cho hệ thống cơ khí

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Vít Lục Giác Chìm Trụ M5x70 Thép Đen 12.9
2. 2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M5 dài 70mm
4. 4. Tại sao kích thước M5x70 cần đạt tiêu chuẩn cấp bền 12.9?
5. 5. Đánh giá khả năng chịu tải và momen xoắn an toàn của vít M5x70
6. 6. Phân loại các biến thể lục giác chìm M5 trên thị trường hiện nay
7. 7. Phân tích ưu điểm và hạn chế của vít Thép Đen M5x70
8. 8. Ứng dụng thực tế: M5x70 – Giải pháp tối ưu cho khung vỏ và trục dài
9. 9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) cho dòng M5 dài
10. 10. Quy trình lắp đặt vít M5x70 đúng tiêu chuẩn kỹ thuật
11. 11. Cách kiểm định chất lượng bulong thép cường độ cao 12.9
12. 12. Cập nhật báo giá Lục Giác Chìm Trụ Thép 12.9 M5x70 & Địa chỉ mua hàng
13. 13. Câu hỏi thường gặp (FAQ) về dòng sản phẩm Vít M5x70
14. 14. Hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về độ giãn dài và lực kẹp khi dùng vít siêu dài

1. Tổng quan về dòng Vít Lục Giác Chìm Trụ M5x70 Thép Đen 12.9

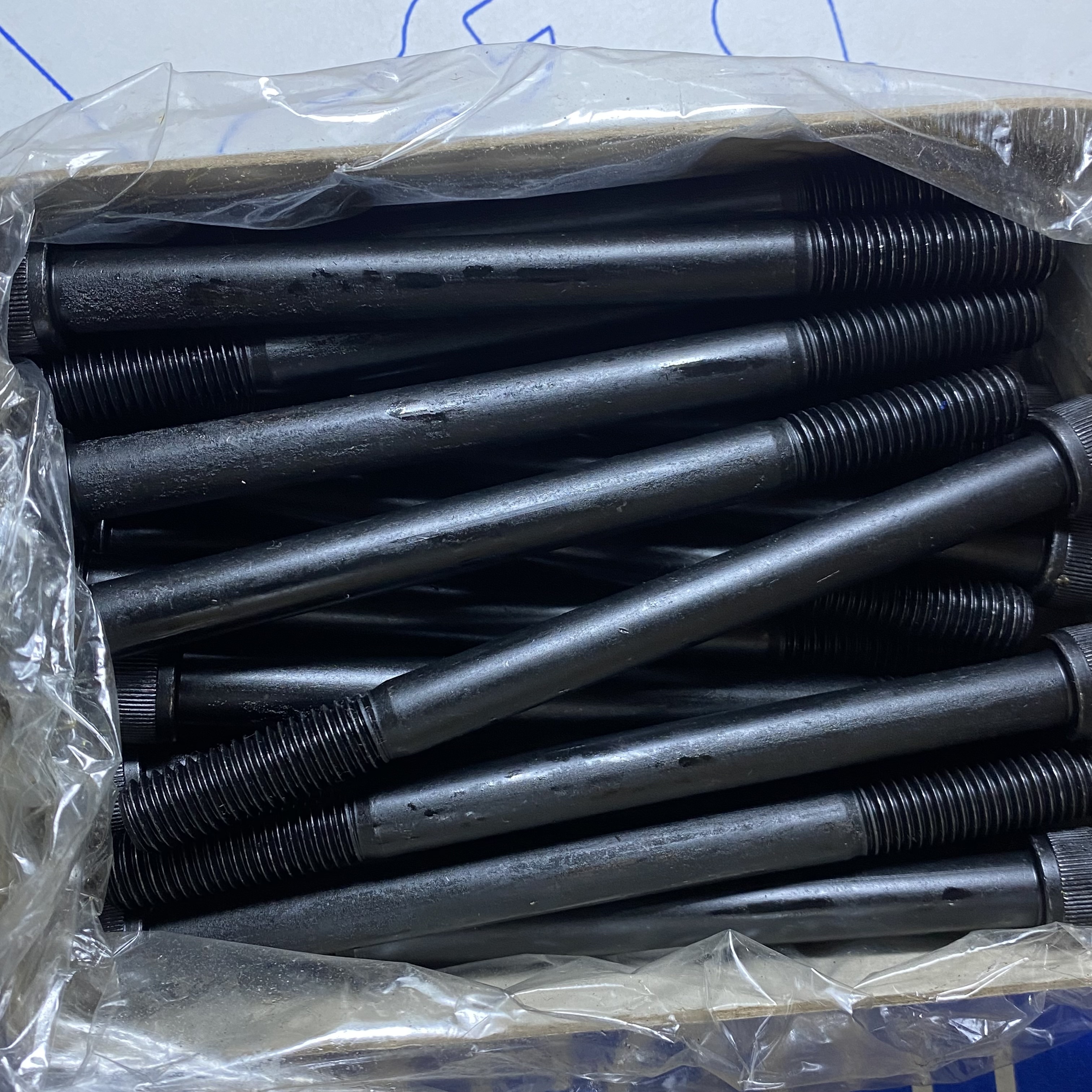

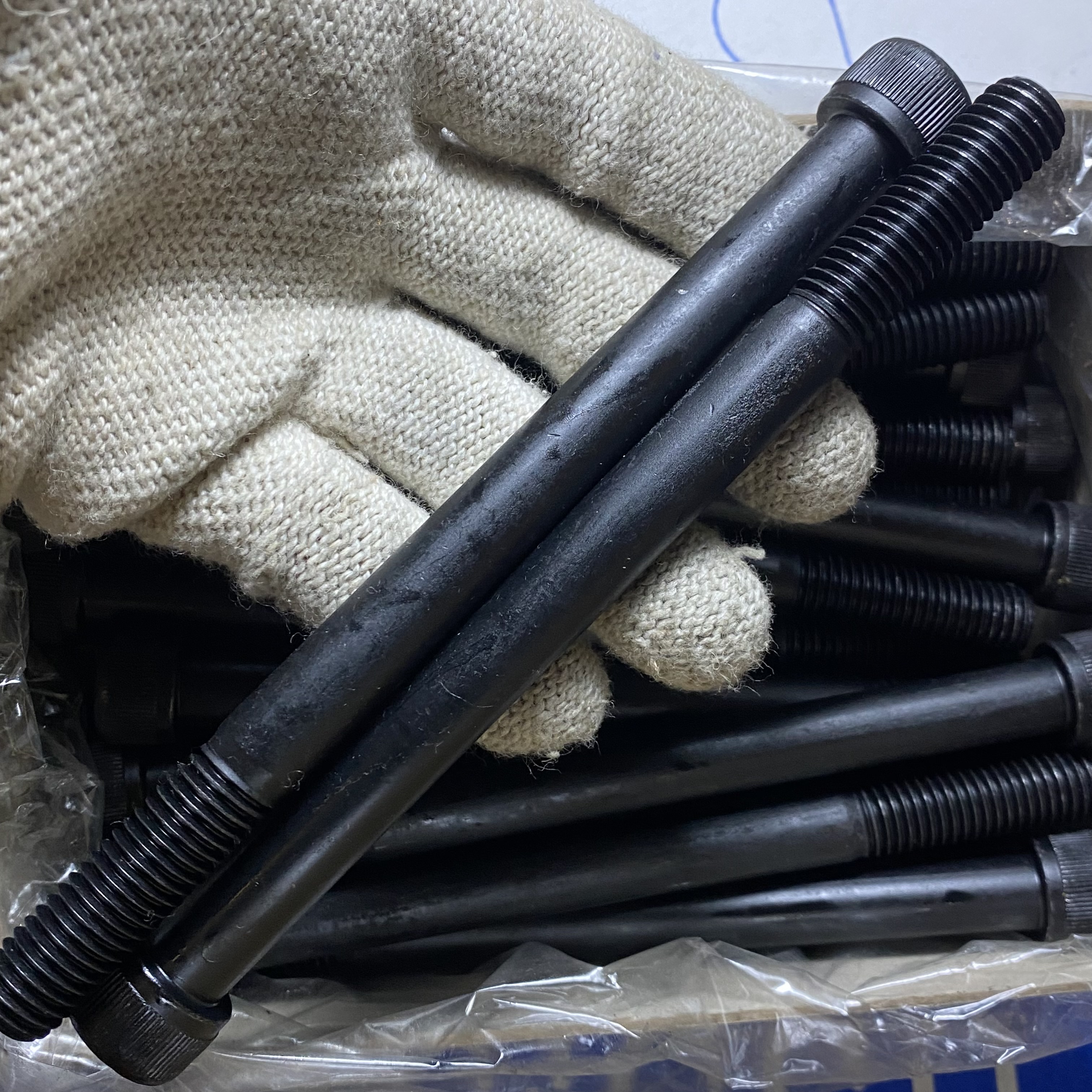

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M5x70 là loại bulong đặc chủng với chiều dài vượt trội, được thiết kế để kết nối các cụm chi tiết có độ dày lớn hoặc cần xuyên qua nhiều lớp phôi. Với đường kính ren 5mm nhưng chiều dài lên tới 70mm, đây là linh kiện không thể thiếu trong các kết cấu máy đòi hỏi sự liên kết chặt chẽ ở những vị trí sâu hoặc cần độ với xa.

Được chế tác từ hợp kim thép carbon trải qua quy trình nhiệt luyện cường độ cao, sản phẩm đạt cấp bền 12.9 – mức cao nhất trong tiêu chuẩn bulong cường lực. Bề mặt được xử lý nhuộm đen giúp sản phẩm có khả năng chống oxy hóa nhẹ và mang lại vẻ ngoài tinh tế cho các thiết bị máy móc chuyên nghiệp.

2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm

Dưới đây là thông số chi tiết của mã sản phẩm B02M0501070PF10 đang được cung cấp chính hãng tại Mecsu:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0061389
Mã sản phẩm (MPN)	B02M0501070PF10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M5
Bước ren (P)	0.8 mm (Ren thô)
Chiều dài (L)	70 mm
Đường kính mũ (dk)	8.5 mm
Chiều cao mũ (k)	5 mm
Dụng cụ mở (s)	Lục giác 4 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Thép hợp kim cường độ cao 12.9
Hoàn thiện	Nhiệt luyện đen (Black Oxide)
Kiểu thân	Ren Lửng (Partial Thread – 22mm)
Xuất xứ	Trung Quốc

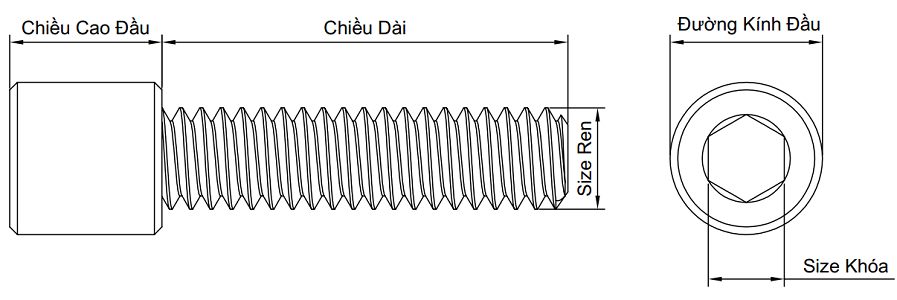

3. Đặc điểm cấu tạo Bu lông đầu trụ DIN 912 size M5 dài 70mm

Sản phẩm M5x70 ren lửng được tối ưu cấu trúc để đảm bảo khả năng lắp ghép xuyên thấu hiệu quả:

• Thiết kế mũ vít: Hình trụ sắc nét với đường kính 8.5mm, chiều cao 5mm. Lỗ lục giác chìm 4mm được gia công cực kỳ chuẩn xác, đảm bảo độ bám của khóa siết, tránh hiện tượng trượt cạnh khi tháo lắp ở các vị trí khó tiếp cận.
• Cấu tạo thân ren lửng: Với tổng chiều dài 70mm, đoạn có ren chiếm 22mm và phần thân trơn chiếm tới 48mm. Thiết kế này giúp phần thân trơn đóng vai trò như một chốt định vị vững chắc, đồng thời chịu được lực cắt ngang rất tốt khi đi qua các chi tiết máy dày.

4. Tại sao kích thước M5x70 cần đạt tiêu chuẩn cấp bền 12.9?

Với chiều dài lên tới 70mm, bulong M5 rất dễ gặp tình trạng bị cong vênh hoặc giãn dài nếu vật liệu không đủ cứng. Cấp bền 12.9 là sự lựa chọn bắt buộc vì:

• Sức chịu tải kéo vượt trội: Giới hạn bền kéo 1220 MPa giúp vít duy trì lực kẹp ổn định ngay cả khi xuyên qua nhiều lớp vật liệu có độ đàn hồi khác nhau.
• Khả năng chống mỏi: Thép cường lực giúp bulong không bị biến dạng sau thời gian dài chịu rung động từ máy móc, đảm bảo an toàn cho toàn bộ hệ thống.

5. Đánh giá khả năng chịu tải và momen xoắn an toàn của vít M5x70

Mặc dù có thân hình dài, vít M5 Thép 12.9 vẫn sở hữu sức mạnh cơ học đáng kinh ngạc:

Dựa trên tiêu chuẩn kỹ thuật, khi sử dụng dụng cụ siết 4mm, lực siết tối ưu cho dòng M5 cấp bền 12.9 nên nằm trong khoảng 10.3 Nm đến 11.5 Nm. Việc tuân thủ momen xoắn này giúp mối ghép đạt độ căng lý tưởng mà không gây ứng suất quá mức lên phần thân dài của vít.

6. Phân loại các biến thể lục giác chìm M5 trên thị trường hiện nay

Người dùng có thể lựa chọn các phiên bản khác nhau của size M5 tùy theo môi trường vận hành:

• Thép đen 12.9 (Mã 0061389): Ưu tiên tuyệt đối cho các kết cấu cơ khí chính xác đòi hỏi lực siết mạnh và độ cứng cao nhất. Giá bán tham khảo khoảng 1,018 đ/cái.
• Inox 304 / 316: Thường dùng trong các thiết bị tiếp xúc trực tiếp với hóa chất, nước hoặc môi trường ngoài trời nhờ khả năng chống rỉ sét tuyệt vời.
• Thép mạ kẽm (8.8): Dùng cho các liên kết phổ thông, không yêu cầu cao về thông số chịu tải cơ học.

7. Phân tích ưu điểm và hạn chế của vít Thép Đen M5x70

Ưu điểm:

• Chiều dài 70mm linh hoạt: Dễ dàng lắp ghép cho các cụm chi tiết máy dày hoặc dùng làm trục dẫn hướng tạm thời.
• Thân trơn định vị tốt: Phần không ren dài 48mm giúp định tâm các chi tiết máy cực kỳ chính xác.
• Chất lượng thép cường độ cao: Hạn chế tối đa tình trạng cong vít khi gặp tải trọng lớn.
• Chi phí hiệu quả: Mang lại giải pháp liên kết bền vững với mức giá đầu tư thấp cho sản xuất công nghiệp.

Hạn chế:

• Tính hướng môi trường: Lớp nhuộm đen chỉ bảo vệ tốt trong điều kiện khô ráo, cần tránh tiếp xúc trực tiếp với độ ẩm thường xuyên.

8. Ứng dụng thực tế: M5x70 – Giải pháp tối ưu cho khung vỏ và trục dài

Bulong M5x70 ren lửng là thành phần quan trọng trong nhiều lĩnh vực kỹ thuật phức tạp:

• Lắp ráp vỏ máy công nghiệp: Dùng để liên kết các mặt bích hoặc nắp đậy dày vào thân máy, nơi cần lực kéo xuyên suốt từ bề mặt vào sâu bên trong.
• Chế tạo khuôn mẫu và gá đặt: Thường được dùng làm vít xuyên tâm cho các bộ khuôn nhựa hoặc đồ gá (Jig) đòi hỏi độ dày phôi lớn.
• Hệ thống làm mát và tản nhiệt: Cố định các cụm phiến tản nhiệt dày vào bo mạch hoặc khung sườn máy tính, máy chủ.
• Thiết bị tự động hóa: Dùng làm trục kết nối cho các chi tiết chuyển động trong các cụm xi lanh hoặc cánh tay gắp cơ khí.

9. So sánh Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) cho dòng M5 dài

Việc lựa chọn kiểu đầu vít ảnh hưởng lớn đến lực siết có thể áp dụng:

Tiêu chí so sánh	Đầu Trụ M5 (DIN 912)	Đầu Dù M5 (ISO 7380)
Độ sâu lỗ lục giác	Sâu (Khóa bám chắc, lực siết lớn)	Nông (Dễ trượt khóa nếu siết mạnh)
Chiều cao mũ vít	5.0mm (Khỏe, chống chịu va đập)	2.75mm (Mỏng, mang tính thẩm mỹ)
Khả năng truyền momen	Tối ưu cho vít dài (ít biến dạng)	Dễ hỏng lỗ khi dùng cho vít dài
Tính ứng dụng	Kết cấu chịu lực sâu bên trong	Bề mặt vỏ bên ngoài cần phẳng

Kết luận: Với chiều dài 70mm, DIN 912 đầu trụ là sự lựa chọn duy nhất đảm bảo truyền đủ lực siết mà không làm hỏng đầu lục giác của vít.

10. Quy trình lắp đặt vít M5x70 đúng tiêu chuẩn kỹ thuật

Để đạt được hiệu quả liên kết tối đa cho dòng vít dài M5x70:

• Gia công lỗ ren: Sử dụng mũi khoan 4.2mm để tạo lỗ mồi và taro ren M3 bước 0.8. Đảm bảo chiều sâu phần ren ít nhất là 25mm để khớp hoàn toàn với 22mm ren của vít.
• Kiểm tra độ đồng tâm: Vì vít dài 70mm, sự lệch tâm nhỏ giữa các lớp vật liệu có thể gây kẹt vít. Hãy đảm bảo các lỗ xuyên tâm được canh chỉnh chính xác trước khi đưa vít vào.
• Dụng cụ thao tác: Sử dụng bộ lục giác 4mm chất lượng cao, có độ dài tay cầm phù hợp để kiểm soát lực siết tốt nhất.

11. Cách kiểm định chất lượng bulong thép cường độ cao 12.9

Khi mua hàng tại Mecsu, khách hàng có thể kiểm chứng qua các tiêu chuẩn:

• Độ hoàn thiện ren: Các vòng ren mịn, sắc sảo, không có hiện tượng móp méo hay bavia dọc theo chiều dài 22mm.
• Màu sắc đặc trưng: Lớp nhuộm đen nhiệt luyện có độ bám dính cao, màu sắc đồng nhất, cầm vào có cảm giác khô ráo và chắc chắn.
• Độ thẳng của thân: Thân vít dài 70mm phải thẳng tuyệt đối, không có dấu hiệu bị cong vênh do quá trình vận chuyển hay nhiệt luyện.

12. Cập nhật báo giá Lục Giác Chìm Trụ Thép 12.9 M5x70 & Địa chỉ mua hàng

a. Giá bán lẻ tham khảo: 1,018 đ / Cái

Mecsu Pro cam kết cung cấp sản phẩm với mức giá tốt nhất đi kèm chất lượng chuẩn công nghiệp. Chúng tôi hỗ trợ cung ứng linh hoạt từ các đơn hàng lẻ phục vụ bảo trì đến các đơn hàng số lượng lớn cho sản xuất chế tạo máy với chính sách giá sỉ hấp dẫn.

b. Tại sao nên chọn Mecsu Pro?

• Hàng sẵn kho: Đáp ứng nhanh chóng nhu cầu của khách hàng với trữ lượng vật tư dồi dào.
• Xuất xứ rõ ràng: Bulong đạt chuẩn DIN 912 quốc tế, đầy đủ thông số kỹ thuật minh bạch.
• Tư vấn tận tâm: Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng hỗ trợ bạn chọn đúng kích thước và vật liệu.

MUA THÊM NHIỀU LOẠI LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về dòng sản phẩm Vít M5x70

13.1. Vít M5x70 ren lửng này có thể dùng thay thế cho vít ren suốt không?

Hoàn toàn có thể nếu phần ren 22mm của vít đã ăn sâu vào chi tiết cuối cùng. Thực tế, ren lửng còn giúp kẹp chặt các tấm vật liệu ở giữa tốt hơn vì phần thân trơn không bị vướng vào ren của các chi tiết trung gian.

13.2. Tại sao giá của vít M5x70 lại cao hơn các size ngắn hơn đáng kể?

Do chiều dài 70mm yêu cầu kỹ thuật sản xuất phức tạp hơn để đảm bảo độ thẳng và cơ tính đồng nhất trên toàn bộ thân vít. Ngoài ra, phôi liệu thép cường lực 12.9 sử dụng cho kích thước dài cũng tốn kém hơn.

13.3. Tôi có cần bôi mỡ chống rỉ cho vít này trước khi lắp không?

Rất nên. Việc bôi một lớp dầu máy hoặc mỡ bò mỏng giúp bảo vệ phần thân vít dài 70mm khỏi sự ăn mòn của hơi ẩm bên trong lỗ máy, đồng thời giúp việc tháo vít sau này trở nên dễ dàng hơn.

13.4. Một hộp vít M5x70 tại Mecsu thường có bao nhiêu chiếc?

Quy cách đóng gói phổ biến là 100 chiếc/túi hoặc theo yêu cầu cụ thể của khách hàng. Bạn có thể liên hệ trực tiếp với chúng tôi để được hỗ trợ đóng gói theo đơn hàng sản xuất.

14. Hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Mecsu Pro luôn đồng hành cùng quý doanh nghiệp trong việc tìm kiếm giải pháp vật tư tối ưu nhất. Liên hệ ngay để được tư vấn:



Kho hàng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về độ giãn dài và lực kẹp khi dùng vít siêu dài

a. Tính toán độ giãn dài đàn hồi

Với bulong dài như M5x70, khi siết chặt, thân vít sẽ có độ giãn dài nhất định. Bạn nên tính toán sao cho phần thân trơn nằm trọn trong các chi tiết kẹp để lực đàn hồi của thép 12.9 phát huy tối đa khả năng giữ chặt mối nối, tránh hiện tượng lỏng vít do nhiệt hay rung động.

b. Kiểm tra độ lệch tâm (Eccentricity)

Trong các ứng dụng xuyên tầng với vít dài 70mm, sai số tích lũy giữa các lỗ khoan có thể khiến vít bị kẹt hoặc chịu lực uốn không mong muốn. Chúng tôi khuyên bạn nên khoan lỗ rộng hơn 0.5mm so với đường kính vít (khoảng 5.5mm cho lỗ xuyên) để đảm bảo vít đi thẳng và không bị ứng suất uốn.
— Kỹ thuật viên trưởng tại Mecsu chia sẻ.
