Phân tích chi tiết Bulong Lục Giác Chìm Đầu Trụ DIN 912 M8x90 Thép 12.9: Giải pháp liên kết chịu tải cho các cụm máy dày

Mục Lục Bài Viết

1. 1. Phân tích đặc điểm Vít Lục Giác Chìm Trụ M8x90 Thép Đen 12.9
2. 2. Dữ liệu kỹ thuật chi tiết của dòng bulong M8x90
3. 3. Cấu trúc thiết kế Bu lông đầu trụ DIN 912 size M8 dài 90mm
4. 4. Giá trị của cấp bền 12.9 trên dòng bulong chiều dài 90mm
5. 5. Khả năng chịu kéo và momen xoắn định mức của vít M8x90
6. 6. Các loại lục giác chìm M8 phổ biến trên thị trường vật tư cơ khí
7. 7. Đánh giá ưu thế và hạn chế của vít Thép Đen M8x90 Ren Lửng
8. 8. Ứng dụng thực tiễn: M8x90 – Sự lựa chọn cho kết cấu máy nặng và lắp ghép xuyên tầng
9. 9. Đối chiếu Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M8
10. 10. Quy trình lắp đặt vít M8x90 đảm bảo an toàn kỹ thuật
11. 11. Bí quyết kiểm tra chất lượng thực tế của bulong cường độ cao
12. 12. Báo giá Lục Giác Chìm Trụ Thép 12.9 M8x90 & Nơi mua hàng uy tín
13. 13. Câu hỏi thường gặp (FAQ) về dòng sản phẩm M8x90
14. 14. Hỗ trợ chuyên môn từ đội ngũ kỹ thuật Mecsu Pro
15. 15. Tư vấn từ chuyên gia: Lưu ý khi sử dụng vít dài 90mm cho các khối phôi đặc

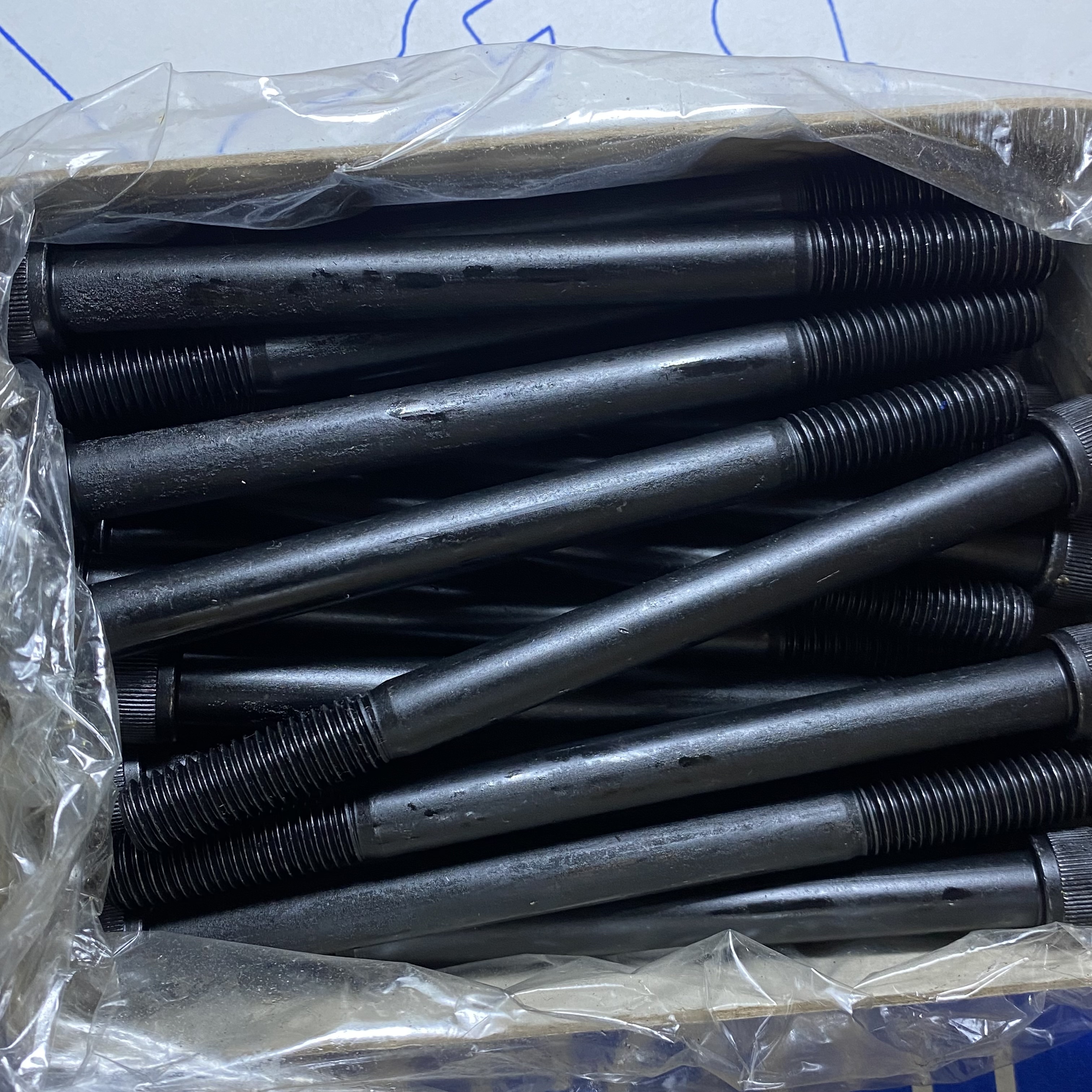

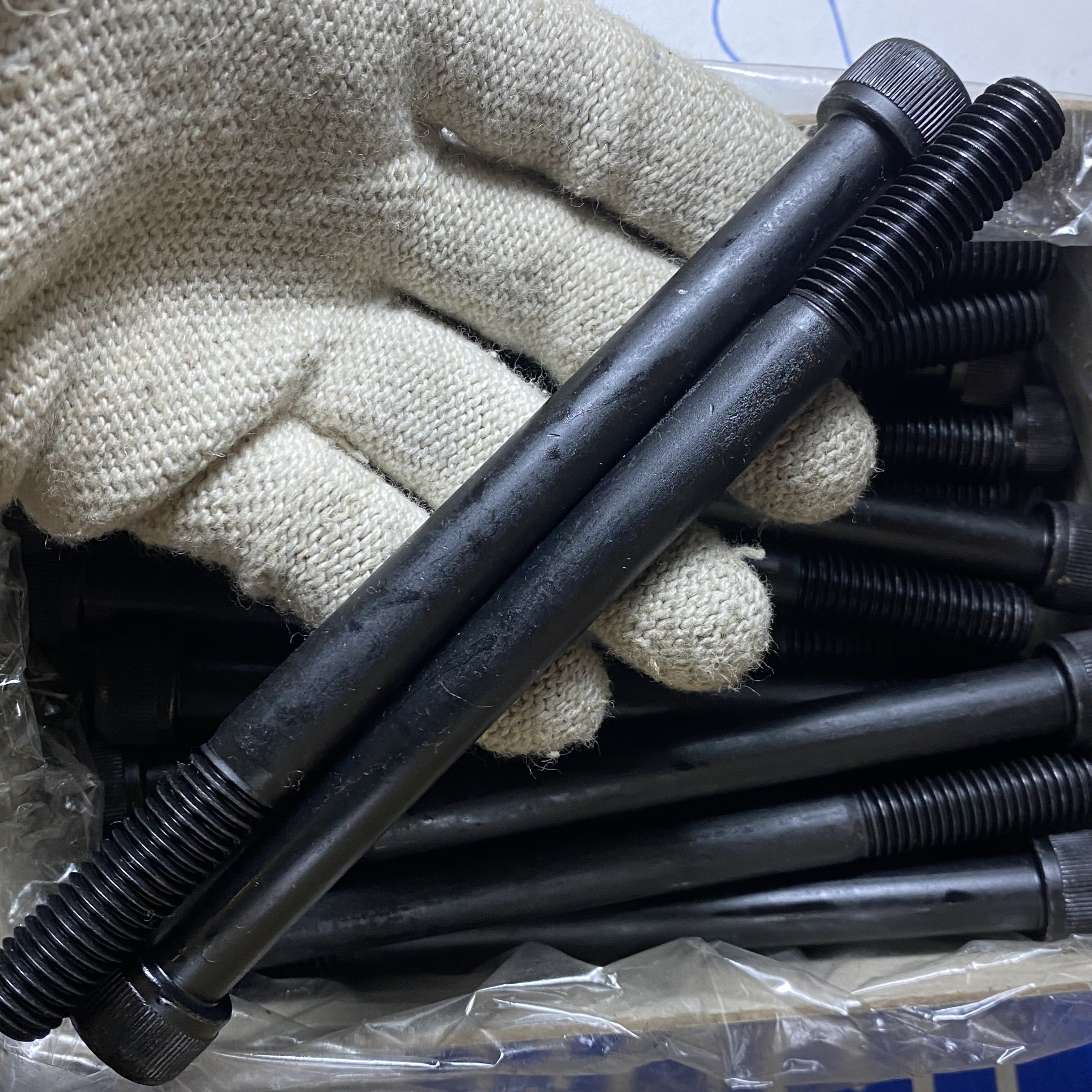

1. Phân tích đặc điểm Vít Lục Giác Chìm Trụ M8x90 Thép Đen 12.9

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M8x90 là linh kiện cơ khí cường độ cao được thiết kế cho các liên kết có độ sâu vượt trội. Với tổng chiều dài lên đến 90mm, sản phẩm này cho phép kết nối các bộ phận máy có kích thước dày hoặc xuyên qua các hệ thống khung sườn phức tạp mà vẫn đảm bảo được lực kẹp ổn định và sự vững chãi cho toàn bộ cơ cấu.

Sản phẩm được chế tạo từ thép hợp kim tinh luyện, trải qua công đoạn nhiệt luyện cường độ cao để đạt cấp bền 12.9. Bề mặt vít được xử lý bằng phương pháp nhuộm đen (Black Oxide), vừa tăng tính thẩm mỹ cho thiết bị, vừa tạo ra một lớp bảo vệ cơ bản chống lại hiện tượng oxi hóa trong điều kiện làm việc khô ráo hoặc có lớp dầu bảo dưỡng thường xuyên.

2. Dữ liệu kỹ thuật chi tiết của dòng bulong M8x90

Dưới đây là bảng thông số chính xác cho mã sản phẩm B02M0801090PF10 đang được cung cấp bởi Mecsu Pro:

Thuộc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0054794
Mã sản phẩm (MPN)	B02M0801090PF10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 912
Kích thước ren (d)	M8
Bước ren (P)	1.25 mm (Ren thô)
Chiều dài (L)	90 mm
Đường kính mũ (dk)	13 mm
Chiều cao mũ (k)	8 mm
Dụng cụ mở (s)	Lục giác 6 mm
Kiểu dáng đầu	Đầu Trụ (Cylindrical Head)
Chất liệu	Thép hợp kim cường độ cao 12.9
Hoàn thiện	Nhiệt luyện nhuộm đen
Kiểu thân	Ren Lửng (Partial Thread – 28mm)
Xuất xứ	Trung Quốc

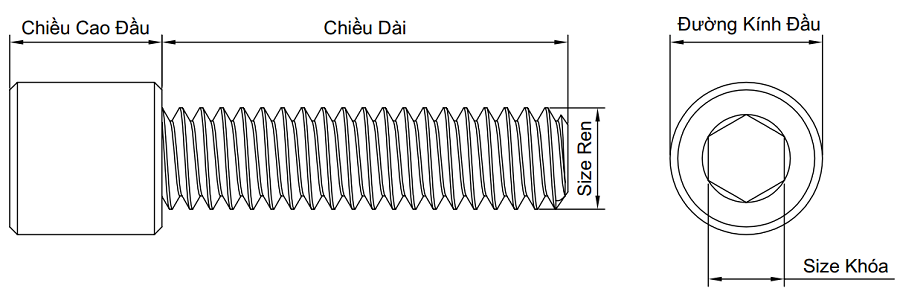

3. Cấu trúc thiết kế Bu lông đầu trụ DIN 912 size M8 dài 90mm

Sản phẩm M8x90 ren lửng mang lối thiết kế đặc thù cho những mối liên kết chịu tải trọng hỗn hợp:

• Đầu Trụ Chắc Chắn: Với đường kính mũ 13mm và chiều cao 8mm, vít cung cấp bề mặt chịu lực cực tốt. Lỗ lục giác chìm 6mm được gia công đạt chuẩn DIN, đảm bảo dụng cụ siết bám chặt vào vít, ngăn chặn tình trạng tuôn đầu khi áp dụng momen lực lớn.
• Cấu Trúc Thân Ren Lửng (Partial Thread): Đây là điểm mấu chốt của sản phẩm dài 90mm. Với chiều dài ren chỉ 28mm, phần thân trơn còn lại dài tới 62mm. Thiết kế này giúp định vị các bộ phận lắp ghép đồng tâm tốt hơn, đồng thời phần thân không ren có tiết diện đầy đủ giúp chịu lực cắt (shear force) mạnh mẽ hơn so với dòng ren suốt.

4. Giá trị của cấp bền 12.9 trên dòng bulong chiều dài 90mm

Với kích thước M8 dài 90mm, nguy cơ bị uốn cong hoặc kéo giãn dưới tải trọng là rất cao. Cấp bền 12.9 chính là lời giải cho bài toán này:

• Chống biến dạng dẻo: Thép cường độ cao đảm bảo vít không bị giãn dài ngoài ý muốn khi làm việc dưới áp lực lớn liên tục.
• Độ bền kéo vượt trội: Với giới hạn bền tối thiểu lên đến 1220 MPa, bulong M8x90 cho phép các kỹ sư tự tin áp dụng vào các vị trí then chốt của máy móc hạng nặng.

5. Khả năng chịu kéo và momen xoắn định mức của vít M8x90

Bulong M8 Thép 12.9 là một trong những lựa chọn hàng đầu cho các kết cấu máy đòi hỏi sự tin cậy tuyệt đối:

Khi sử dụng khóa lục giác 6mm tiêu chuẩn, momen xoắn siết chặt khuyến nghị cho dòng M8 cấp bền 12.9 nên nằm trong khoảng từ 36 Nm đến 44 Nm. Việc siết đúng lực giúp vít duy trì độ căng cần thiết để chống lại sự nới lỏng do rung động cơ khí mà không gây hỏng ren phôi.

6. Các loại lục giác chìm M8 phổ biến trên thị trường vật tư cơ khí

Tùy vào điều kiện môi trường làm việc, bạn có thể cân nhắc các dòng bulong M8 khác:

• Thép Đen 12.9 (Mã 0054794): Lựa chọn số 1 cho kết cấu chịu lực, khung máy công nghiệp trong nhà. Giá cực kỳ cạnh tranh chỉ 3,354 đ/cái.
• Inox 304 / 316: Phù hợp cho ngành thực phẩm, dược phẩm hoặc các thiết bị tiếp xúc với môi trường hóa chất, gỉ sét cao.
• Thép mạ kẽm điện phân: Dùng cho các ứng dụng dân dụng thông thường, yêu cầu khả năng chống oxi hóa cơ bản.

7. Đánh giá ưu thế và hạn chế của vít Thép Đen M8x90 Ren Lửng

Ưu thế:

• Chiều dài xuyên thấu lý tưởng: Đáp ứng hoàn hảo cho các mối nối xuyên tầng qua nhiều chi tiết máy.
• Phần thân không ren cứng vững: Giảm thiểu độ rơ lỏng và tăng khả năng chịu tải trọng cắt ngang của liên kết.
• Mũ trụ sâu: Cho phép siết và tháo lắp dễ dàng ngay cả trong các vị trí hốc sâu hoặc không gian hẹp.
• Chi phí hợp lý: Mang lại hiệu năng cường độ cao với mức giá cực kỳ phải chăng cho sản xuất hàng loạt.

Hạn chế:

• Đặc tính bề mặt: Cần được sử dụng trong môi trường khô thoáng hoặc có dầu mỡ bảo dưỡng để tránh rỉ sét do đặc thù của thép đen.

8. Ứng dụng thực tiễn: M8x90 – Sự lựa chọn cho kết cấu máy nặng và lắp ghép xuyên tầng

Vít M8x90 ren lửng là linh kiện không thể thiếu trong nhiều hệ thống kỹ thuật phức tạp:

• Lắp ráp động cơ và hộp số: Dùng để cố định các nắp đậy, thân máy hoặc các chi tiết phụ trợ xuyên qua khối phôi nhôm hoặc gang dày.
• Chế tạo máy ép và máy chấn: Sử dụng trong các cơ cấu kẹp, gối đỡ trục nơi yêu cầu bulong có chiều dài lớn để xuyên qua các bảng mã thép dày.
• Ngành sản xuất ô tô và máy kéo: Liên kết các bộ phận khung gầm, hệ thống treo yêu cầu khả năng chịu lực dãn và rung động cực lớn.
• Thi công khung giàn không gian: Kết nối các khớp nối cầu hoặc thanh nhôm định hình kích thước lớn trong các công trình công nghiệp hiện đại.

9. Đối chiếu Đầu Trụ (DIN 912) và Đầu Dù (ISO 7380) size M8

Sự khác biệt về kiểu đầu ảnh hưởng trực tiếp đến khả năng vận hành của mối liên kết:

Tiêu chí	Đầu Trụ M8 (DIN 912)	Đầu Dù M8 (ISO 7380)
Dụng cụ siết	Lục giác 6mm (Sâu, chịu lực siết mạnh)	Lục giác 5mm (Nông, dễ trượt hơn)
Độ dày mũ	8.0mm (Rất khỏe, không sợ móp đầu)	4.4mm (Dẹt, phù hợp vị trí nông)
Khả năng truyền lực	Tối ưu cho momen xoắn cao	Thấp hơn, dễ hỏng lỗ lục giác
Đặc thù sử dụng	Kết cấu chịu tải chính bên trong	Bề mặt vỏ bên ngoài, ưu tiên thẩm mỹ

Nhận xét: Đối với bulong dài 90mm như mã M8x90, tiêu chuẩn DIN 912 là lựa chọn tối ưu để đảm bảo momen siết truyền đầy đủ đến thân vít mà không làm hỏng đầu lục giác.

10. Quy trình lắp đặt vít M8x90 đảm bảo an toàn kỹ thuật

Để đạt được hiệu quả sử dụng cao nhất cho bulong M8x90:

• Chuẩn bị lỗ ren sâu: Sử dụng mũi khoan 6.8mm để khoan mồi trước khi taro ren M8 bước 1.25.
• Vệ sinh phôi: Với lỗ ren sâu, việc để lại mạt sắt sẽ gây kẹt ren. Hãy dùng súng hơi xịt sạch lỗ ren trước khi vặn bulong vào.
• Sử dụng dầu bôi trơn: Một lớp dầu máy nhẹ sẽ giúp quá trình siết vít dài 90mm diễn ra trơn tru, đồng thời bảo vệ ren khỏi bị cháy trong quá trình lắp ráp tốc độ cao.

11. Bí quyết kiểm tra chất lượng thực tế của bulong cường độ cao

Khách hàng khi mua hàng tại Mecsu có thể kiểm tra sản phẩm qua các đặc điểm:

• Độ hoàn thiện bề mặt: Lớp nhuộm đen mịn, không bị rỗ hoặc bong tróc vảy thép.
• Độ chính xác ren: Vít vặn vào lỗ ren nhẹ nhàng, không bị sượng ở bất kỳ đoạn nào trong 28mm ren.
• Kích thước chuẩn: Phần thân không ren và phần ren có ranh giới rõ ràng, đường kính thân trơn đạt chuẩn ISO để lắp khít vào lỗ khoan.

12. Báo giá Lục Giác Chìm Trụ Thép 12.9 M8x90 & Nơi mua hàng uy tín

a. Giá bán tham khảo: 3,354 đ / Cái

Mecsu Pro cam kết cung cấp sản phẩm với giá thành tốt nhất đi kèm chất lượng chuẩn công nghiệp. Chúng tôi hỗ trợ cung cấp từ số lượng lẻ cho bảo trì đến số lượng lớn cho các nhà máy chế tạo với chính sách giá sỉ ưu đãi.

b. Lý do nên tin tưởng Mecsu Pro

• Trữ lượng kho lớn: Đảm bảo nguồn cung ổn định cho các dự án quy mô lớn.
• Chuẩn hóa chất lượng: Mọi sản phẩm đều tuân thủ nghiêm ngặt tiêu chuẩn DIN 912.
• Dịch vụ tận tâm: Đội ngũ kỹ thuật hỗ trợ chọn lựa đúng loại vật tư, giúp khách hàng tối ưu hóa chi phí sản xuất.

MUA THÊM NHIỀU LOẠI LỤC GIÁC CHÌM ĐẦU TRỤ THÉP ĐEN KHÁC TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về dòng sản phẩm M8x90

13.1. Tại sao phần ren của bulong 90mm này chỉ dài 28mm?

Đây là thiết kế tiêu chuẩn cho dòng ren lửng dài. Phần ren 28mm là đủ để tạo lực kẹp vững chắc cho đai ốc hoặc lỗ taro, trong khi phần thân trơn 62mm giúp chịu lực cắt ngang tốt hơn và tăng độ cứng vững cho các chi tiết được liên kết.

13.2. Tôi có thể sử dụng vít M8x90 này cho động cơ xe máy không?

Hoàn toàn được. Với cấp bền 12.9, sản phẩm chịu được áp lực và rung động cao trong động cơ. Tuy nhiên, hãy đảm bảo chiều dài 90mm phù hợp với độ dày của cụm chi tiết máy bạn đang lắp.

13.3. Làm sao để phân biệt vít 12.9 thật và hàng kém chất lượng?

Bulong 12.9 chính hãng thường có bề mặt nhuộm đen bóng mờ đồng nhất, ren sắc nét và không có bavia. Khi siết với lực lớn (khoảng 40Nm), vít không bị giãn hoặc hỏng lỗ lục giác chìm.

13.4. Một hộp vít M8x90 đóng gói bao nhiêu cái?

Tùy theo nhu cầu, Mecsu cung cấp theo túi 50 cái, 100 cái hoặc bán lẻ theo đơn đặt hàng thực tế của khách hàng để tối ưu chi phí vật tư.

14. Hỗ trợ chuyên môn từ đội ngũ kỹ thuật Mecsu Pro

Mecsu cung cấp giải pháp vật tư toàn diện cho các đơn vị gia công cơ khí chính xác. Liên hệ ngay để nhận tư vấn và báo giá:



Địa chỉ văn phòng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Tư vấn từ chuyên gia: Lưu ý khi sử dụng vít dài 90mm cho các khối phôi đặc

a. Tính toán chiều sâu lỗ taro

Khi lắp bulong M8x90 ren lửng vào phôi đặc, hãy đảm bảo lỗ taro của bạn có chiều sâu ren tối thiểu là 32-35mm. Điều này giúp phần ren 28mm của vít ăn khớp hoàn toàn vào phôi mà không bị hiện tượng kích thân trơn (khi phần thân trơn chạm vào ren trong của phôi).

b. Ngăn ngừa hiện tượng gãy vít do lệch tâm

Với các bulong dài 90mm, sự sai lệch nhỏ về độ đồng trục giữa hai chi tiết lắp ghép có thể tạo ra ứng suất uốn cực lớn lên thân vít. Chúng tôi khuyên bạn nên khoan lỗ định vị ở chi tiết phía trên lớn hơn 0.5-1mm so với đường kính thân bulong (khoảng 8.5-9mm) để đảm bảo vít luôn ở trạng thái làm việc tốt nhất.
— Chia sẻ từ kỹ thuật viên lắp ráp tại Mecsu Pro.
