Review chi tiết Ren Cấy Helicoil Inox 304 M10x1.5D (DIN 8140): Khôi phục và tăng bền cho các kết nối cơ khí lớn

Mục Lục Bài Viết

1. 1. Khám phá dòng Ren Cấy Inox 304 M10x1.5D (Helicoil)
2. 2. Thông số kỹ thuật chi tiết của sản phẩm M10
3. 3. Đặc điểm cấu tạo lò xo ren cấy M10 với chiều dài 1.5D
4. 4. Lợi thế khi sử dụng Inox 304 trong chế tạo ren cấy
5. 5. Phân tích độ bền và lực tải của Helicoil M10x15mm
6. 6. Tổng hợp các kích cỡ chiều dài khác cho ren M10
7. 7. Đánh giá ưu điểm và các điểm cần lưu ý khi lắp đặt ren giả M10
8. 8. Ứng dụng thực tế: M10x1.5D – Giải pháp cho máy móc hạng nặng
9. 9. So sánh sự khác biệt giữa ren cấy Inox 304 và thép thông thường
10. 10. Quy trình lắp đặt ren M10 đúng kỹ thuật (Khoan – Taro – Cấy lò xo)
11. 11. Chỉ dẫn nhận diện sản phẩm Helicoil Inox 304 đạt chuẩn
12. 12. Cập nhật báo giá Ren Cấy Inox M10x1.5D & Địa chỉ mua hàng
13. 13. Các câu hỏi thường gặp (FAQ) về kích thước M10x1.5D
14. 14. Hỗ trợ kỹ thuật và thiết bị lắp đặt đi kèm từ Mecsu Pro
15. 15. Mẹo từ chuyên gia: Cách xử lý lỗi thường gặp khi cấy ren

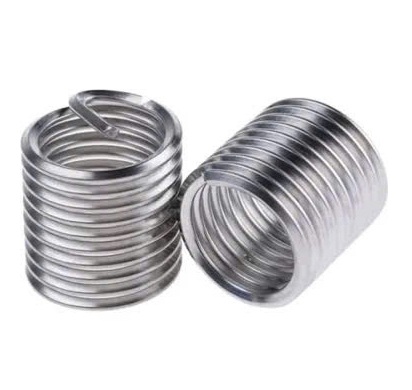

1. Khám phá dòng Ren Cấy Inox 304 M10x1.5D (Helicoil)

Sản phẩm Ren Cấy Inox 304 DIN8140 M10x1.5D là linh kiện cơ khí dạng lò xo xoắn, được thiết kế chuyên dụng để tạo ra lớp ren giả chắc chắn bên trong các lỗ máy. Đây là phương án tối ưu để cứu vãn các lỗ ren M10 bị cháy, trờn hoặc dùng để tăng cường khả năng chịu tải cho các mối ghép trên vật liệu mềm như nhôm, hợp kim magie, đồng và nhựa kỹ thuật.

Thông số 1.5D biểu thị chiều dài thực tế sau khi lắp đặt bằng 1.5 lần đường kính lỗ (1.5 x 10mm = 15mm). Được đúc kết từ vật liệu thép không gỉ 304 cao cấp, sản phẩm giúp vị trí bắt vít chịu được lực siết cực lớn, đồng thời ngăn chặn tình trạng rỉ sét và mài mòn theo thời gian.

2. Thông số kỹ thuật chi tiết của sản phẩm M10

Hạng mục kỹ thuật	Thông tin chi tiết
Mã đặt hàng (SKU)	0057348
MPN	N81M10015015DA
Kích thước ren (d)	M10
Bước ren (P)	1.5 mm (Ren tiêu chuẩn)
Độ dài sau khi lắp (L)	15 mm (1.5D)
Tổng số vòng lò xo	8.1 Vòng
Đường kính ngoài tự do	12.1 – 12.5 mm
Đường kính lỗ khoan chờ	10.3 mm
Chất liệu cấu thành	Inox 304 (Stainless Steel)
Tiêu chuẩn chất lượng	DIN 8140
Nguồn gốc	Trung Quốc

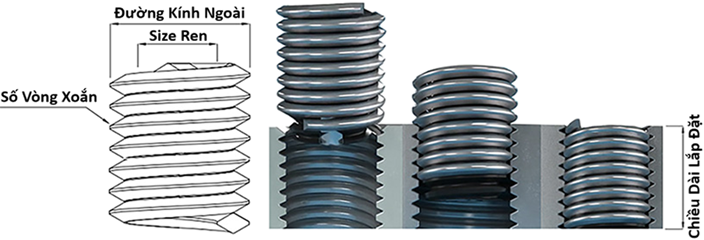

3. Đặc điểm cấu tạo lò xo ren cấy M10 với chiều dài 1.5D

Cấu trúc của ren cấy M10x1.5D được tính toán để mang lại khả năng neo giữ bền vững nhất:

• Sợi inox hình thoi: Sợi dây thép không gỉ được cán thành tiết diện hình kim cương sắc cạnh, giúp mặt ngoài ghim chặt vào rãnh taro còn mặt trong tạo ra bước ren M10 chuẩn xác.
• Gờ đuôi dẫn (Tang): Là phần đoạn dây bẻ ngang nằm ở đầu lò xo, dùng để kết nối với tay quay cấy. Phần này có khía nhỏ định vị để người dùng dễ dàng bẻ bỏ sau khi hoàn thành việc lắp đặt.
• Lực bung nén tự do: Với đường kính ngoài tự do lên tới 12.5mm, khi được ép vào lỗ taro của M10, lò xo sẽ tạo ra lực bung liên tục, đảm bảo nó không bao giờ bị lỏng hay xoay theo bulong.

4. Lợi thế khi sử dụng Inox 304 trong chế tạo ren cấy

Việc chọn Inox 304 cho các loại ren kích thước lớn như M10 mang lại độ tin cậy rất cao:

• Chống rỉ sét vĩnh viễn: Hoàn toàn không bị ăn mòn trong môi trường dầu nhớt, hóa chất hay độ ẩm cao, giúp bảo vệ các chi tiết máy đắt tiền.
• Giảm thiểu mài mòn: Bề mặt inox nhẵn bóng giúp bulong tháo lắp mượt mà, ngăn ngừa hiện tượng “cháy ren” do ma sát lớn ở các mối ghép chịu lực cao.
• Tính ổn định nhiệt: Duy trì tốt đặc tính đàn hồi và khả năng giữ ren ngay cả khi máy móc vận hành liên tục sinh nhiệt lớn.

5. Phân tích độ bền và lực tải của Helicoil M10x15mm

Tỷ lệ 1.5D trên kích thước M10 được xem là tiêu chuẩn vàng trong thiết kế cơ khí:

Với chiều dài 15mm và 8.1 vòng ren, diện tích tiếp xúc giữa ren cấy và vật liệu nền là rất lớn. Điều này giúp phân tán ứng suất siết đều khắp lỗ khoan, giúp các chi tiết làm bằng nhôm có khả năng chịu lực kéo tương đương hoặc thậm chí là vượt trội hơn so với ren sắt nguyên bản. Đây là lý do Helicoil M10 luôn có mặt trong các bản vẽ kỹ thuật yêu cầu độ an toàn cao.

6. Tổng hợp các kích cỡ chiều dài khác cho ren M10

Mecsu Pro cung cấp dải sản phẩm M10 phong phú để đáp ứng mọi nhu cầu kỹ thuật:

• M10x1D (10mm): Phù hợp cho các vị trí lắp đặt mỏng, không gian hẹp.
• M10x2D (20mm): Tăng cường độ bám sâu cho các chi tiết chịu rung động cực mạnh.
• M10x2.5D (25mm) và M10x3D (30mm): Dùng trong các cấu trúc đặc biệt cần lực giữ siêu hạng.

7. Đánh giá ưu điểm và các điểm cần lưu ý khi lắp đặt ren giả M10

Ưu điểm:

• Tiết kiệm chi phí thay mới: Khôi phục lại lỗ ren trên các khối động cơ, khuôn mẫu lớn mà không cần phải thay thế toàn bộ chi tiết đắt tiền.
• Duy trì kích thước chuẩn: Bạn không cần phải taro lên cỡ M12, giúp giữ nguyên bộ bulong M10 nguyên bản của thiết bị.
• Nâng cấp vật liệu: Biến lỗ ren trên nhôm thành lỗ ren thép không gỉ bền chắc.

Lưu ý:

• Sử dụng đúng mũi taro: Chỉ sử dụng mũi taro ST10x1.5 (Helicoil Tap), tuyệt đối không dùng mũi taro M10 thông thường.
• Độ chính xác lỗ khoan: Phải sử dụng mũi khoan 10.3mm để đảm bảo kích thước chuẩn cho ren cấy.

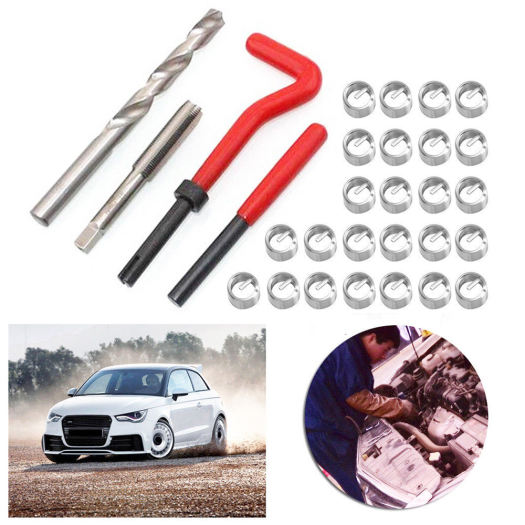

8. Ứng dụng thực tế: M10x1.5D – Giải pháp cho máy móc hạng nặng

Kích cỡ M10x1.5D rất đa năng và được sử dụng rộng rãi trong các lĩnh vực:

• Bảo trì ô tô và xe máy: Phục hồi lỗ ren bắt chân máy, lỗ bu lông xi lanh hoặc các vị trí bắt giá đỡ trên hộp số nhôm bị tuôn ren.
• Cơ khí khuôn mẫu: Gia cố các lỗ ren trên khuôn đúc, nơi thường xuyên phải tháo lắp bulong để căn chỉnh và vệ sinh.
• Thiết bị điện công nghiệp: Sử dụng trong các máy biến áp lớn, các thanh cái (Busbar) hoặc tủ điện cần điểm kết nối M10 chắc chắn.
• Hàng không và hàng hải: Ứng dụng trên các cấu trúc nhôm hợp kim cần giảm trọng lượng nhưng vẫn đòi hỏi độ bền liên kết cao.

9. So sánh sự khác biệt giữa ren cấy Inox 304 và thép thông thường

Lựa chọn Inox 304 luôn là khoản đầu tư xứng đáng cho tuổi thọ máy móc:

Tiêu chí so sánh	Ren cấy Inox 304 (Mecsu)	Ren cấy thép mạ kẽm
Khả năng chống gỉ	Tuyệt vời, bền bỉ theo thời gian	Dễ bị rỉ sét sau một thời gian dùng
Độ bóng bề mặt	Nhẵn bóng, tháo lắp trơn tru	Độ nhám cao, dễ gây kẹt ren
Lực siết chịu đựng	Cao và ổn định	Dễ bị biến dạng nếu siết mạnh
Giá thành	Nhỉnh hơn nhưng giá trị cao	Rẻ hơn

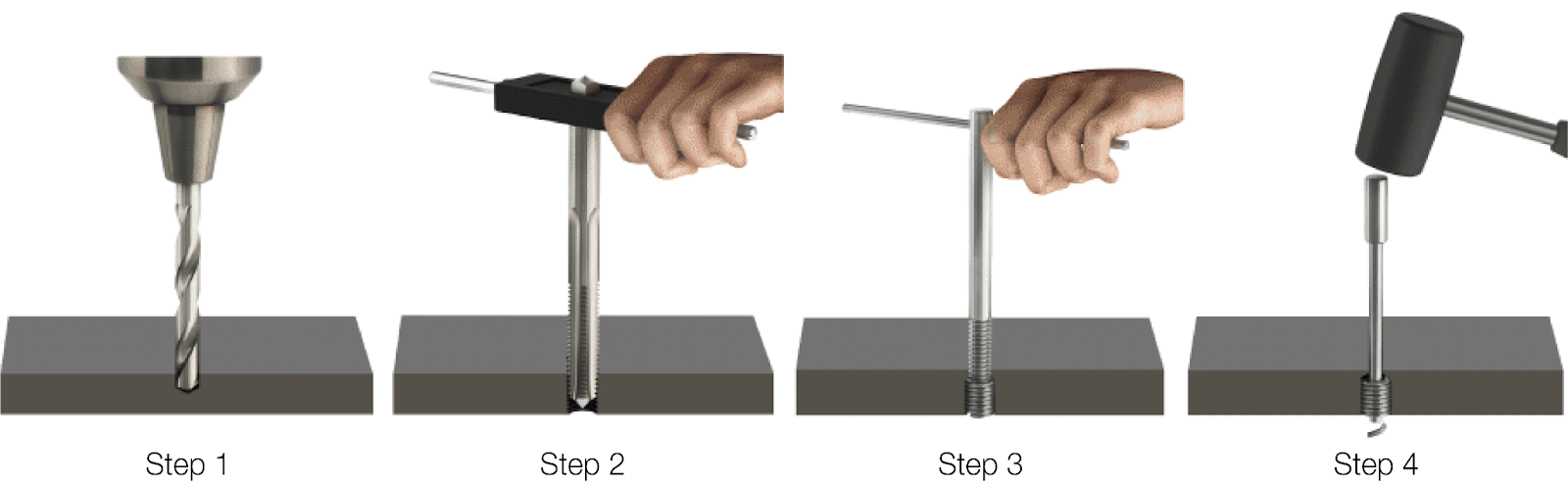

10. Quy trình lắp đặt ren M10 đúng kỹ thuật (Khoan – Taro – Cấy lò xo)

Việc cấy ren M10x1.5D cần được thực hiện qua 4 bước chuẩn xác:

• Bước 1: Khoan xử lý lỗ: Sử dụng mũi khoan 10.3mm để khoan bỏ phần ren cũ đã hỏng.
• Bước 2: Taro ren chờ: Dùng mũi taro chuyên dụng ST10x1.5. Chú ý bôi trơn và taro thẳng trục để ren không bị lệch.
• Bước 3: Lắp đặt lò xo: Đưa ren cấy vào tool chuyên dụng, xoay từ từ vào lỗ. Vị trí đạt chuẩn là khi đầu trên lò xo nằm thấp hơn bề mặt chi tiết khoảng 1/2 bước ren.
• Bước 4: Loại bỏ đuôi dẫn: Sử dụng thanh đột chuyên dụng gõ mạnh vào phần đuôi (tang) để bẻ gãy nó tại rãnh khía, hoàn tất quy trình.

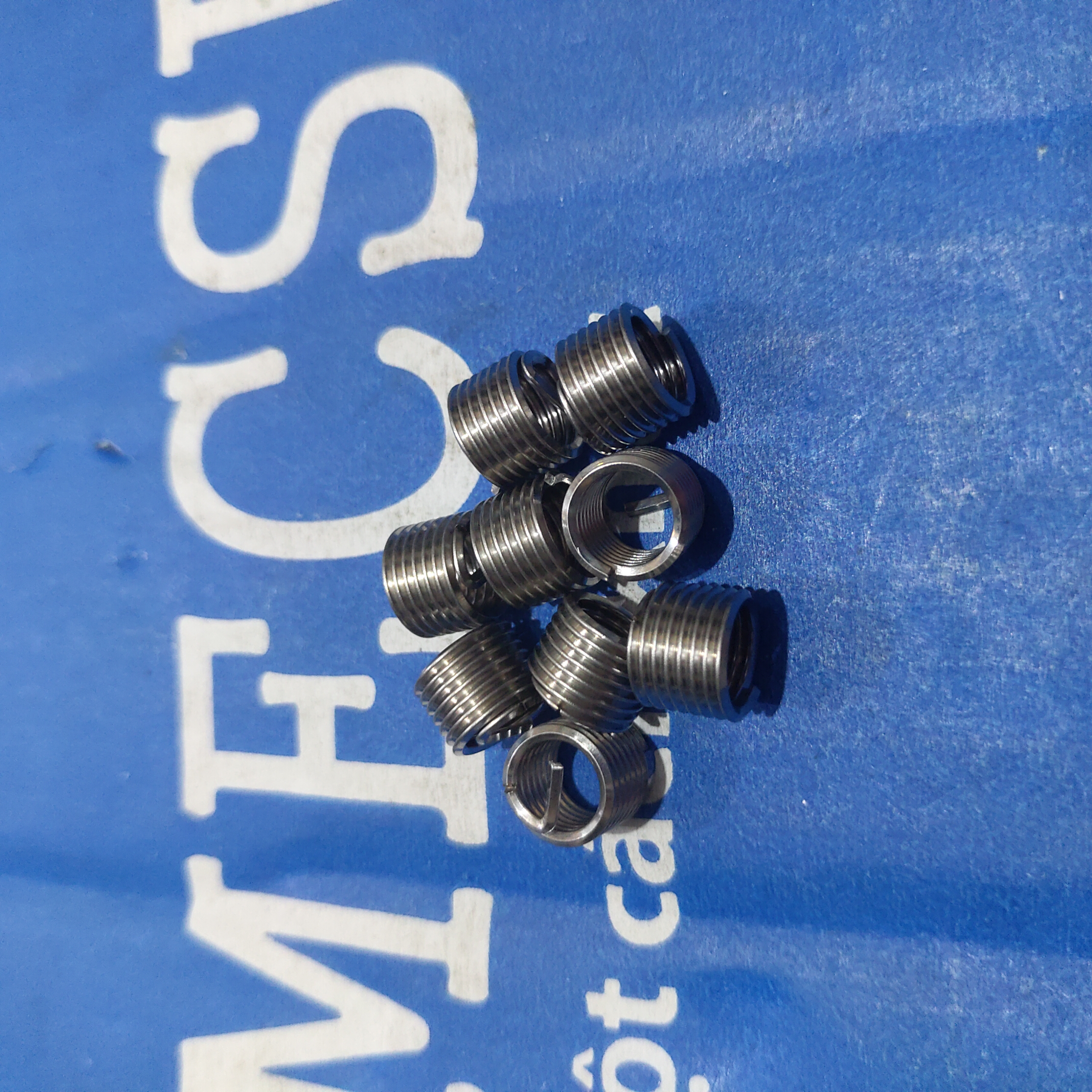

11. Chỉ dẫn nhận diện sản phẩm Helicoil Inox 304 đạt chuẩn

Bạn có thể kiểm tra chất lượng ren cấy tại Mecsu bằng mắt thường:

• Bề mặt sáng loáng: Inox 304 chuẩn có màu sáng ánh kim đặc trưng, các vòng xoắn đều đặn, không có ba via.
• Đàn hồi tốt: Khi bóp nhẹ, lò xo phải có độ nảy trở lại hình dáng ban đầu, không bị bẹp hay biến dạng.
• Khớp ren chính xác: Thử vặn bulong M10 vào ren cấy sau khi lắp, bulong phải đi vào nhẹ nhàng, không bị rung lắc hay sượng tay.

12. Cập nhật báo giá Ren Cấy Inox M10x1.5D & Địa chỉ mua hàng

a. Giá bán tham khảo: 3,060 đ / Cái

Mecsu Pro cam kết mức giá tốt nhất cho dòng sản phẩm Inox 304 chuẩn DIN 8140. Chúng tôi cung cấp số lượng linh hoạt theo nhu cầu của các xưởng sửa chữa và nhà máy sản xuất.

b. Tại sao chọn Mecsu Pro là đối tác?

• Chất lượng hàng đầu: Sản phẩm đầy đủ giấy tờ, bao test Inox 304.
• Kho hàng lớn: Luôn sẵn có các size M2 đến M24 với số lượng lớn.
• Giao hàng hỏa tốc: Ship hàng toàn quốc nhanh chóng, đáp ứng tiến độ công việc của khách hàng.

XEM THÊM CÁC SIZE REN CẤY HELICOIL KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về kích thước M10x1.5D

13.1. Tôi có thể dùng mũi khoan 10mm thay cho 10.3mm không?

Tuyệt đối không. Mũi 10mm sẽ khiến lỗ quá chật, làm gãy mũi taro ST hoặc làm kẹt cứng ren cấy trong quá trình lắp. Hãy sử dụng đúng kích thước 10.3mm để đảm bảo an toàn kỹ thuật.

13.2. Làm sao để tính chiều dài 1.5D của M10 ra mm?

Công thức tính: L = Đường kính (d) x Hệ số (D). Đối với sản phẩm này: 10mm x 1.5 = 15mm. Lưu ý đây là chiều dài khi ren đã nằm trong lỗ, không phải chiều dài lò xo tự do.

13.3. Ren cấy M10 này có bước ren mịn không?

Sản phẩm này có bước ren chuẩn là 1.5mm. Nếu bulong của bạn là loại ren mịn (ví dụ M10x1.0 hoặc M10x1.25), bạn sẽ cần tìm loại ren cấy có bước ren tương ứng.

13.4. Có cần bôi keo khóa ren khi lắp không?

Thông thường thì không cần vì lực bung của lò xo đã đủ giữ nó chắc chắn. Tuy nhiên, trong môi trường rung động cực cao, bạn có thể bôi một chút keo Loctite để tăng thêm sự an tâm.

14. Hỗ trợ kỹ thuật và thiết bị lắp đặt đi kèm từ Mecsu Pro

Mecsu Pro cung cấp trọn gói bộ giải pháp từ ren cấy đến dụng cụ lắp đặt chuyên dụng:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Mẹo từ chuyên gia: Cách xử lý lỗi thường gặp khi cấy ren

a. Bẻ đuôi ren đúng cách

Đuôi ren cấy M10 khá dày, bạn nên dùng thanh đột có đầu phẳng, tì sát vào đuôi và dùng búa gõ dứt khoát một lần. Tuyệt đối không dùng kìm để xoay bẻ vì sẽ làm vòng ren cuối bị bung hoặc móp méo.

b. Xử lý khi lỗ ren bị loét

“Trong trường hợp lỗ khoan bị loét quá rộng do thợ trước sửa sai, bạn có thể cân nhắc sử dụng thêm các loại keo kim loại bù (epoxy sắt) bôi vào rãnh taro trước khi cấy ren để đảm bảo độ bám dính chắc chắn nhất cho mối ghép.”
— Kinh nghiệm thực tế từ đội ngũ kỹ thuật cơ khí Mecsu Pro.
