Phân tích chi tiết Ren Giả Helicoil Inox 304 M12x2D (DIN 8140): Khôi phục và tăng cường liên kết hạng nặng

Mục Lục Bài Viết

1. 1. Giới thiệu đặc tính dòng Ren Cấy Inox 304 M12x2D (Helicoil)
2. 2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm M12
3. 3. Khám phá cấu tạo lò xo ren cấy M12 với chiều dài 2D
4. 4. Tại sao Inox 304 là sự lựa chọn hoàn hảo cho ren giả M12?
5. 5. Đánh giá sức bền và khả năng chịu tải của Helicoil M12x24mm
6. 6. Tổng hợp các biến thể chiều dài phổ biến của hệ ren M12
7. 7. Phân tích điểm mạnh và những lưu ý khi lắp đặt Ren giả M12
8. 8. Ứng dụng thực tiễn: M12x2D – Giải pháp cho máy móc hạng nặng
9. 9. So sánh sự khác biệt: Ren cấy Inox 304 và Ren cấy thép thông thường
10. 10. Quy trình cấy ren M12 chuẩn cơ khí (Khoan – Taro – Lắp đặt)
11. 11. Bí quyết nhận diện Helicoil Inox 304 đạt chuẩn chất lượng
12. 12. Cập nhật báo giá Ren Cấy Inox M12x2D & Địa chỉ cung ứng uy tín
13. 13. Các câu hỏi thường gặp về kỹ thuật ren cấy M12x2D
14. 14. Dịch vụ hỗ trợ và bộ dụng cụ lắp đặt chuyên dụng từ Mecsu Pro
15. 15. Tư vấn chuyên gia: Cách bẻ đuôi dẫn hướng an toàn cho size M12

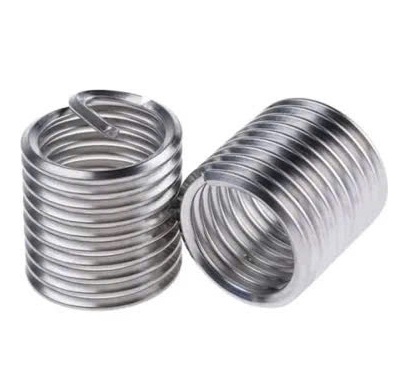

1. Giới thiệu đặc tính dòng Ren Cấy Inox 304 M12x2D (Helicoil)

Sản phẩm Ren Cấy Inox 304 DIN8140 M12x2D là một linh kiện dạng ống xoắn lò xo được thiết kế để tạo ra các đường ren giả bền vững bên trong vật liệu. Đây là phương án kỹ thuật hàng đầu để xử lý các lỗ ren M12 bị tuôn, trờn hoặc dùng để gia cố trực tiếp vào các loại vật liệu nền có độ cứng thấp như hợp kim nhôm, đồng, nhựa kỹ thuật nhằm ngăn ngừa hư hỏng ren trong quá trình vận hành.

Ký hiệu 2D xác định chiều dài của ren sau khi lắp hoàn thiện sẽ gấp 2 lần đường kính lỗ (2 x 12mm = 24mm). Với cấu tạo từ Inox 304, sản phẩm không chỉ tái tạo chức năng kết nối mà còn giúp vị trí lắp đặt chịu được lực siết lớn hơn nhiều lần so với ren nguyên bản, đồng thời chống lại hiện tượng rỉ sét và mài mòn hóa học.

2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm M12

Chỉ số kỹ thuật	Thông tin chi tiết
Mã số đặt hàng (SKU)	0057354
MPN	N81M12017520DA
Kích thước ren tiêu chuẩn (d)	M12
Bước ren (P)	1.75 mm (Ren thô)
Độ dài sau khi lắp (L)	24 mm (2D)
Tổng số vòng lò xo	11.7 Vòng
Biên độ đường kính ngoài	14.4 – 14.8 mm
Đường kính mũi khoan yêu cầu	12.4 mm
Chất liệu cấu thành	Thép không gỉ Inox 304
Quy chuẩn sản xuất	DIN 8140
Nguồn gốc hàng hóa	Trung Quốc

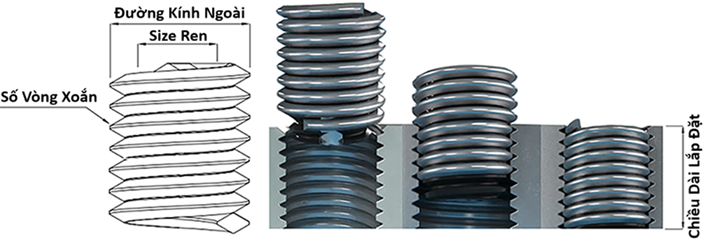

3. Khám phá cấu tạo lò xo ren cấy M12 với chiều dài 2D

Sản phẩm M12x2D được gia công với độ chính xác cực cao nhằm đảm bảo tính lắp lẫn và chịu tải:

• Tiết diện dây kim cương: Sợi inox 304 được cán định hình theo hình thoi, tạo ra bề mặt tiếp xúc hoàn hảo giữa mặt trong (ren cho bulong) và mặt ngoài (bám vào vật liệu phôi).
• Đầu dẫn hướng (Tang): Là phần chuôi nằm ngang dùng để gài vào thiết bị cấy. Phần này có rãnh khía kỹ thuật giúp việc bẻ gãy sau khi hoàn tất công đoạn cấy trở nên đơn giản và gọn gàng.
• Đặc tính đàn hồi hướng tâm: Đường kính của lò xo ở trạng thái tự do luôn được thiết kế lớn hơn lỗ taro. Khi được xoay vào lỗ, nó sẽ tạo ra lực bung ngược trở lại, ghim chặt vào thành lỗ vĩnh viễn mà không cần dùng đến keo dán.

4. Tại sao Inox 304 là sự lựa chọn hoàn hảo cho ren giả M12?

Đối với các mối ghép chịu lực lớn như M12, Inox 304 mang lại sự tin cậy tuyệt đối:

• Bất biến trước môi trường: Kháng hoàn toàn sự oxy hóa trong điều kiện ẩm ướt, tiếp xúc hóa chất nhẹ hoặc dầu máy, giúp bulong M12 không bị chết cứng theo thời gian.
• Bề mặt chống mài mòn: Sau quá trình gia công nguội, sợi inox có độ cứng bề mặt vượt trội, giảm thiểu hiện tượng cháy ren hoặc trầy xước khi tháo lắp thường xuyên.
• Tính ổn định nhiệt: Sản phẩm duy trì được lực kẹp và hình dạng hình học ngay cả khi làm việc trong môi trường động cơ có nhiệt độ biến thiên liên tục.

5. Đánh giá sức bền và khả năng chịu tải của Helicoil M12x24mm

Chiều dài 24mm (tương đương 2D) là thông số lý tưởng cho các ứng dụng yêu cầu độ an toàn cao:

Độ dài 2D cho phép số lượng vòng ren tham gia gánh tải lên đến hơn 11 vòng. Điều này giúp phân phối áp lực đồng đều lên toàn bộ chiều sâu lỗ khoan, loại bỏ nguy cơ bung ren khi chịu mô-men xoắn lớn. Thực tế chứng minh, một mối ghép nhôm được gia cố bằng ren cấy M12x2D có độ bền kéo còn cao hơn cả mối ghép ren sắt thông thường.

6. Tổng hợp các biến thể chiều dài phổ biến của hệ ren M12

Tùy thuộc vào yêu cầu kỹ thuật và độ dày của phôi, người dùng có thể lựa chọn các kích cỡ khác tại Mecsu Pro:

• M12x1D (12mm): Phù hợp cho các vị trí lắp đặt không gian hạn chế.
• M12x1.5D (18mm): Kích thước cân bằng, dùng rộng rãi trong bảo trì máy.
• M12x2.5D (30mm): Dùng cho các chi tiết phôi quá mềm hoặc tải trọng cực lớn.
• M12x3D (36mm): Chiều dài tối đa cho các kết cấu chịu lực rung động mạnh.

7. Phân tích điểm mạnh và những lưu ý khi lắp đặt Ren giả M12

Ưu điểm:

• Tối ưu chi phí bảo trì: Phục hồi hoàn hảo các chi tiết máy đắt tiền bị hỏng lỗ ren chỉ với một khoản đầu tư rất nhỏ.
• Duy trì thông số thiết kế: Không cần nâng size lên M14 hay M16, giúp bạn giữ nguyên được quy cách bulong M12 ban đầu.
• Tính thẩm mỹ vượt trội: Sau khi hoàn thiện, vị trí sửa chữa nhìn đồng nhất và chuyên nghiệp như mới.

Lưu ý:

• Chuẩn bị thiết bị đồng bộ: Bạn cần có mũi taro ST12 và tay quay chuyên dụng, mũi taro M12 thông thường không thể sử dụng cho việc này.
• Độ chính xác lỗ mồi: Khoan đúng kích thước 12.4mm để đảm bảo ren cấy đạt được độ bám tối đa.

8. Ứng dụng thực tiễn: M12x2D – Giải pháp cho máy móc hạng nặng

Kích cỡ M12x2D là sự lựa chọn tin cậy trong các kịch bản thực tế sau:

• Ngành cơ khí hạng nặng: Khắc phục lỗ ren bắt chân máy, nắp hộp số hoặc các đế máy công cụ nơi rung động diễn ra liên tục.
• Bảo trì ô tô, tàu thủy: Sửa chữa các lỗ ren bắt bulong đầu máy, hệ thống khung gầm hoặc các chi tiết đúc bằng hợp kim nhôm bị tuôn ren do tháo lắp nhiều lần.
• Công nghiệp năng lượng: Lắp đặt trong các tủ bảng điện công suất lớn, các thanh dẫn đồng (Busbar) yêu cầu độ dẫn điện và lực ép tiếp điểm ổn định.
• Ngành khuôn mẫu: Gia cố các lỗ bắt vít trên khuôn nhựa, khuôn đúc áp lực để tăng tuổi thọ chu kỳ hoạt động của khuôn.

9. So sánh sự khác biệt: Ren cấy Inox 304 và Ren cấy thép thông thường

Việc chọn đúng vật liệu quyết định đến độ bền lâu dài của mối liên kết:

Đặc tính so sánh	Ren cấy Inox 304 (Mecsu)	Ren cấy Thép mạ kẽm
Khả năng chống rỉ sét	Vĩnh cửu, không bị ăn mòn	Trung bình, dễ gỉ khi lớp mạ mòn
Độ cứng ren	Cực cao nhờ biến cứng nguội	Thấp hơn, dễ bị biến dạng
Hiệu quả kinh tế	Cao nhờ độ bền lâu dài	Rẻ hơn lúc mua nhưng tốn phí thay thế
Khả năng chịu nhiệt	Hoạt động ổn định ở nhiệt cao	Bị giòn và mất đàn hồi nhanh

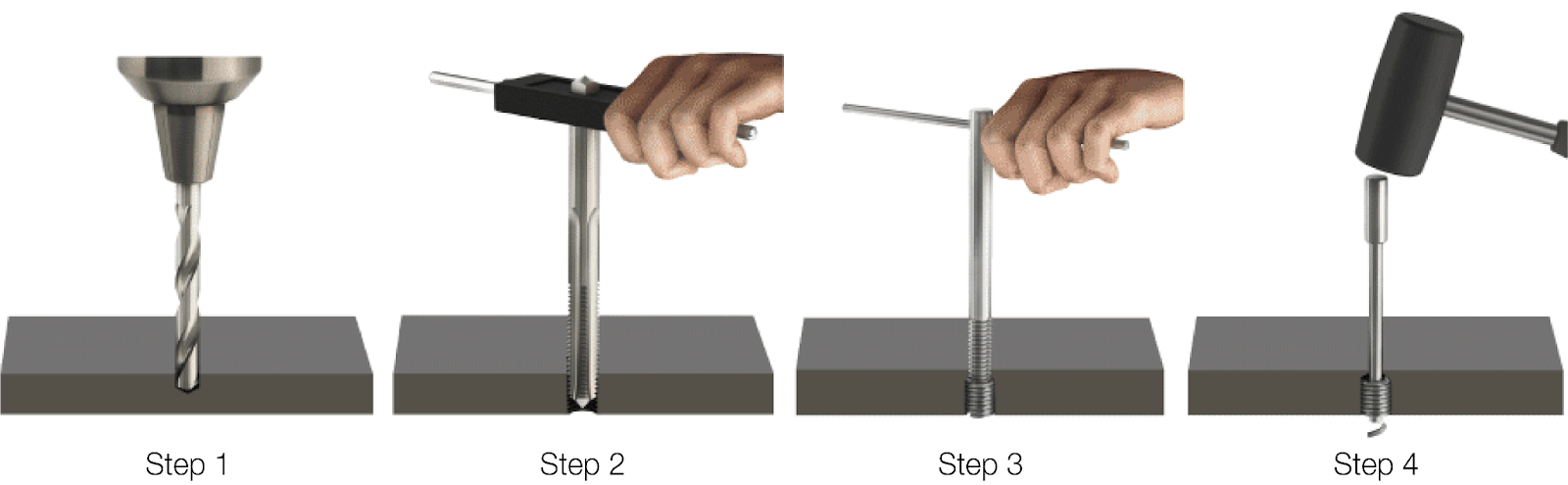

10. Quy trình cấy ren M12 chuẩn cơ khí (Khoan – Taro – Lắp đặt)

Để đạt được hiệu quả tốt nhất cho size M12x2D, hãy tuân thủ 4 bước sau:

• Bước 1: Làm sạch lỗ cũ: Sử dụng mũi khoan 12.4mm để khoan bỏ phần ren hỏng, tạo một lỗ chờ đồng tâm và sạch sẽ.
• Bước 2: Tạo ren ngoài chuyên dụng: Dùng mũi taro ST12x1.75 (Helicoil Tap). Chú ý bôi trơn đầy đủ và taro vuông góc với mặt phẳng phôi.
• Bước 3: Thực hiện cấy lò xo: Đưa ren cấy vào dụng cụ lắp, xoay từ từ vào lỗ. Vị trí dừng lý tưởng là khi mép trên của lò xo nằm dưới mặt phẳng phôi từ 0.5 đến 1 bước ren.
• Bước 4: Loại bỏ chuôi cấy: Dùng thanh đột đập mạnh vào phần đuôi (tang) để nó gãy rời tại rãnh khía, sau đó lấy mảnh vụn ra ngoài.

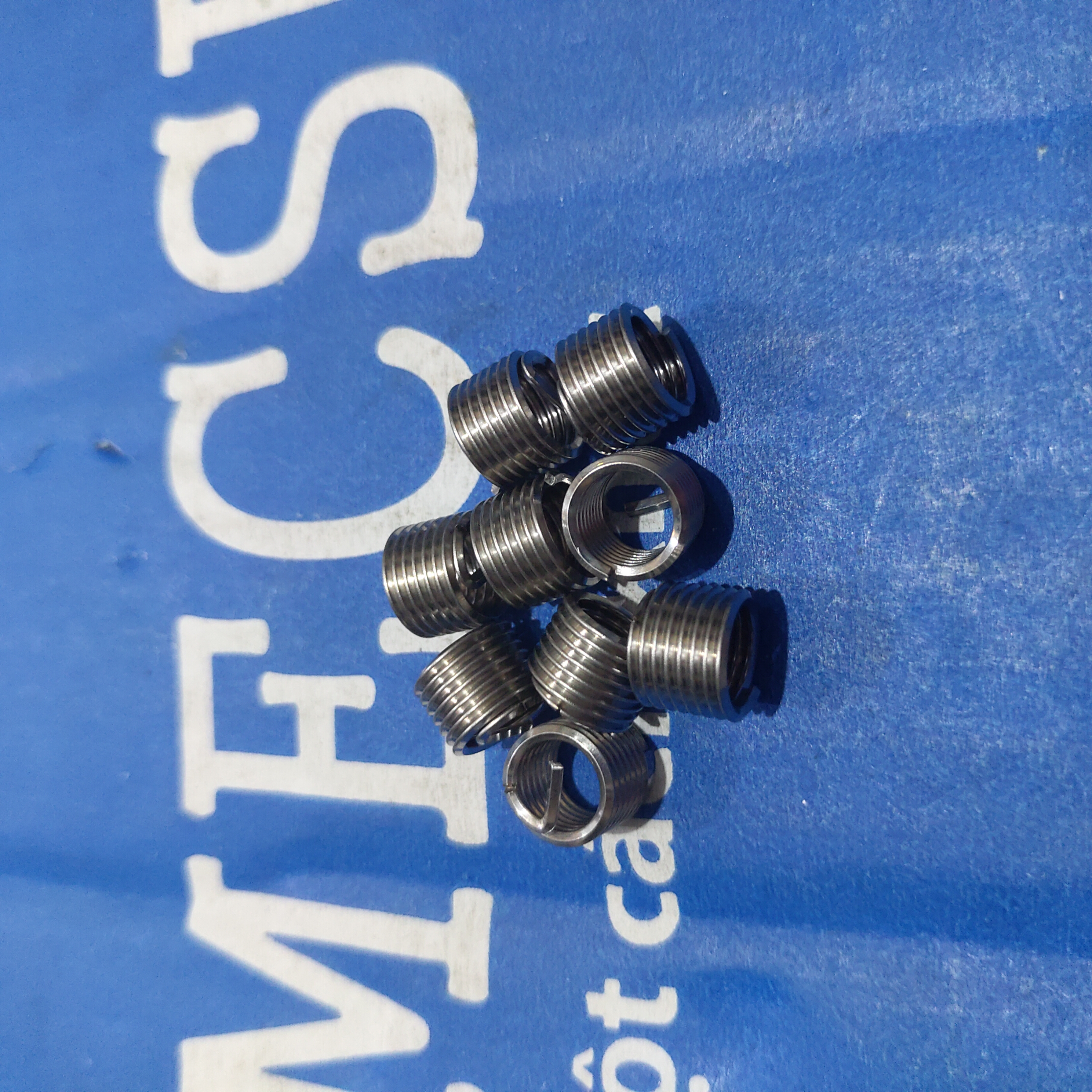

11. Bí quyết nhận diện Helicoil Inox 304 đạt chuẩn chất lượng

Sản phẩm chính hãng tại Mecsu luôn có những đặc điểm nhận dạng rõ rệt:

• Màu sắc đặc trưng: Bề mặt inox 304 có màu trắng bạc sáng bóng, không bị xỉn màu hoặc có vết ố vàng.
• Độ đàn hồi chuẩn: Khi dùng lực bóp, cuộn lò xo có sức bật mạnh mẽ trở lại hình dạng ban đầu, không bị méo lệch.
• Độ tinh xảo: Các vòng xoắn khít đều, rãnh khía bẻ đuôi sắc nét giúp việc thi công trở nên dễ dàng và chuẩn xác.

12. Cập nhật báo giá Ren Cấy Inox M12x2D & Địa chỉ cung ứng uy tín

a. Giá bán tham khảo: 5,564 đ / Cái

Mecsu Pro luôn nỗ lực mang đến mức giá tốt nhất thị trường cho dòng ren cấy Inox 304 chuẩn DIN 8140. Chúng tôi cung cấp linh hoạt từ số lượng lẻ đến các đơn hàng sỉ số lượng lớn cho nhà máy và xưởng cơ khí.

b. Tại sao nên chọn mua hàng tại Mecsu Pro?

• Chất lượng được bảo chứng: Sản phẩm có đầy đủ giấy tờ CO/CQ, bao test vật liệu inox 304.
• Sẵn hàng tại kho: Đầy đủ các size từ nhỏ M2 đến lớn M24 với nhiều chiều dài khác nhau.
• Giao hàng siêu tốc: Hệ thống vận chuyển toàn quốc nhanh chóng, đóng gói kỹ lưỡng.

XEM THÊM CÁC SIZE REN CẤY HELICOIL KHÁC TẠI MECSU

13. Các câu hỏi thường gặp về kỹ thuật ren cấy M12x2D

13.1. Tôi có thể dùng mũi khoan 12.0mm để thay cho mũi 12.4mm không?

Tuyệt đối không nên. Mũi khoan 12.0mm sẽ làm lỗ quá hẹp, dẫn đến việc không thể taro được bằng mũi ST12 hoặc gây gãy mũi taro ngay lập tức. Kích thước 12.4mm là chuẩn xác để ren cấy M12 vận hành tốt nhất.

13.2. Làm sao biết ren cấy M12x2D đã lắp đúng độ sâu?

Bạn quan sát vòng ren trên cùng, nếu nó chìm hẳn dưới bề mặt phôi khoảng 1mm là đạt yêu cầu. Không nên để ren cấy bằng hoặc cao hơn mặt phôi vì sẽ gây cản trở khi lắp chi tiết ghép nối.

13.3. Ren cấy M12x2D có dùng được cho ren mịn không?

Sản phẩm này có bước ren 1.75mm (hệ ren thô). Nếu bulong của bạn là hệ ren mịn (bước 1.25 hoặc 1.5), bạn cần chọn đúng loại ren cấy có bước tương ứng, không được lắp lẫn.

13.4. Có cách nào rút ren cấy ra nếu lỡ lắp sai vị trí?

Có. Bạn hãy sử dụng dụng cụ tháo ren chuyên dụng (Extraction Tool). Đầu nhọn của dụng cụ sẽ móc vào sợi inox và cho phép bạn xoay ngược chiều kim đồng hồ để rút lò xo ra mà không làm hại đến lỗ taro.

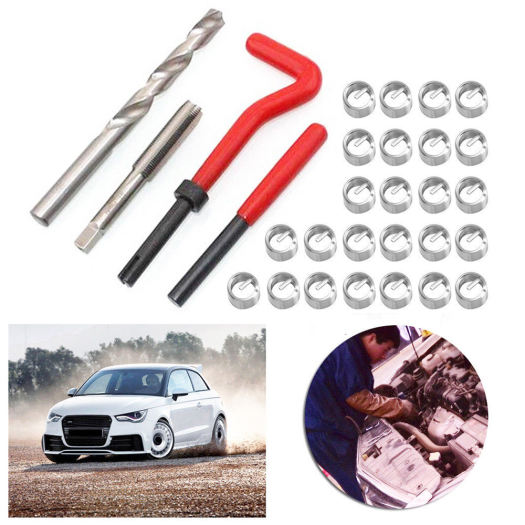

14. Dịch vụ hỗ trợ và bộ dụng cụ lắp đặt chuyên dụng từ Mecsu Pro

Bạn đang băn khoăn về cách lắp đặt? Mecsu Pro luôn đồng hành cùng bạn với bộ Kit Helicoil M12 đầy đủ:

Địa chỉ văn phòng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Liên hệ tư vấn: 1800 8137

Email hỗ trợ: [email protected]

Website chính thức: mecsu.vn

15. Tư vấn chuyên gia: Cách bẻ đuôi dẫn hướng an toàn cho size M12

a. Kỹ thuật bẻ đuôi chuẩn

Với size lớn như M12, sợi inox khá dày. Đừng cố bẻ bằng kìm vì sẽ làm xô lệch vòng ren cuối. Hãy dùng thanh đột chuyên dụng đưa vào tâm lò xo, tì sát vào đuôi và gõ dứt khoát theo chiều dọc trục. Lực đập mạnh sẽ làm gãy đuôi tại rãnh khía một cách gọn gàng.

b. Tăng cường độ bám cho mối ghép cũ

“Trong trường hợp lỗ khoan bị lỏng do vật liệu cũ quá lão hóa, bạn có thể bổ sung một lớp keo khóa ren chịu nhiệt cao cấp. Điều này giúp lấp đầy các khe hở siêu nhỏ và cố định ren cấy M12 vĩnh viễn, ngăn chặn hoàn toàn việc xoay theo bulong khi chịu tải trọng động.”
— Kinh nghiệm thực tế từ đội ngũ kỹ sư Mecsu Pro.
