Tán Hàn Lục Giác Inox 304 DIN929 M10

Đánh Giá Ưu Điểm Kỹ Thuật Tán Hàn Lục Giác Inox 304 DIN929 M10

Mục Lục

1. 1. Tìm hiểu về Tán Hàn Lục Giác Inox 304 DIN929 M10 và cơ chế liên kết siêu bền?
2. 2. Bảng tổng hợp dữ liệu kỹ thuật chi tiết của Đai Ốc Hàn M10
3. 3. Đặc điểm cấu tạo vật liệu và quy cách kích thước của Tán Hàn Inox M10
4. 4. Giá trị của hợp kim Inox 304 đối với chất lượng mối hàn và khả năng chống rỉ?
5. 5. Nguyên lý truyền nhiệt và khả năng chịu tải trọng cực cao của Tán Hàn M10
6. 6. Các quy chuẩn kỹ thuật và hệ thống phân loại tán hàn phổ biến hiện nay?
7. 7. Phân tích lợi thế và những yêu cầu khắt khe khi lắp đặt Tán Hàn M10
8. 8. Những ngành công nghiệp nặng và dự án tiêu biểu sử dụng Tán Hàn Inox M10?
9. 9. Khả năng chống chịu nhiệt độ và giới hạn bền của dòng tán hàn thép không gỉ
10. 10. Quy trình thực hiện mối hàn điểm chuyên nghiệp để bảo vệ ren M10
11. 11. Chỉ dẫn nhận diện Tán Hàn Inox 304 chuẩn chất lượng và hàng kém cấp?
12. 12. Cập nhật báo giá và chính sách cung ứng linh kiện lắp xiết tại Mecsu?
13. 13. Tuyển tập câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 M10
14. 14. Dịch vụ hỗ trợ kỹ thuật và tư vấn giải pháp lắp ghép tại Mecsu
15. 15. Thông Tin Bổ Sung và đúc kết kinh nghiệm từ các kỹ sư hiện trường

1. Tìm hiểu về Tán Hàn Lục Giác Inox 304 DIN929 M10 và cơ chế liên kết siêu bền?

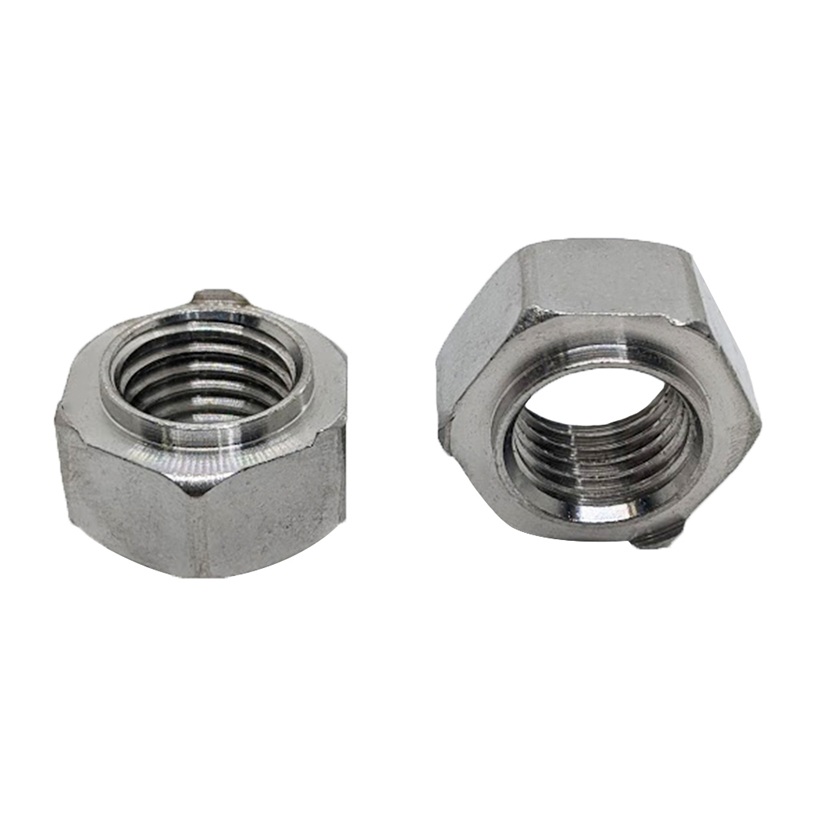

Tán Hàn Lục Giác Inox 304 DIN929 M10 là một loại đai ốc hạng nặng được thiết kế để tạo ra các điểm kết nối ren vĩnh cửu trên bề mặt kim loại thông qua nhiệt năng. Không giống như các phương pháp bắt vít thông thường dễ bị nới lỏng theo thời gian, tán hàn được đúc liền khối vào vật liệu gốc, biến nó thành một phần không thể tách rời của cấu trúc máy móc hay khung vỏ thiết bị.

Với kích cỡ ren lớn M10, sản phẩm đáp ứng tiêu chuẩn DIN 929 khắt khe của Đức, sở hữu 3 vấu hàn phân bổ đều ở các góc lục giác. Thiết kế này cho phép dòng điện hàn tập trung tối đa, tạo độ nóng chảy đồng nhất để gắn chặt tán vào phôi. Đây là giải pháp hàng đầu cho các kết cấu chịu lực lớn, đòi hỏi độ an toàn cao và khả năng chống xoay tuyệt đối trong môi trường vận hành khắc nghiệt.

2. Bảng tổng hợp dữ liệu kỹ thuật chi tiết của Đai Ốc Hàn M10

D: Đường kính ren trong (10mm)

S: Kích thước khóa lục giác (17mm)

T: Độ dày đai ốc (8mm)

Hạng mục thông số	Giá trị chi tiết
Mã đơn hàng Mecsu	0064019
Mã linh kiện (MPN)	N08M1001H10
Size Ren (D)	M10
Bước ren (Thô)	1.5 mm
Khóa vặn (S)	17 mm
Độ dày tổng thể	8 mm
Thành phần cấu tạo	Inox 304 (Thép không gỉ)
Tiêu chuẩn kỹ thuật	DIN 929
Nguồn gốc	Trung Quốc
Phân khúc ứng dụng	Đóng Tàu – Dự Án Dầu Khí
Giá niêm yết	3,892 đ / Cái

3. Đặc điểm cấu tạo vật liệu và quy cách kích thước của Tán Hàn Inox M10

Sự tinh xảo trong thiết kế của Tán Hàn DIN 929 M10 nằm ở sự cân bằng giữa khối lượng và khả năng chịu nhiệt:

• Hợp kim SUS 304 cao cấp: Đảm bảo khả năng liên kết phân tử tốt khi tiếp xúc với hồ quang, đồng thời duy trì đặc tính cơ lý bền bỉ.
• Hệ thống 3 mấu hàn (Projections): Các vấu này được tính toán kỹ lưỡng về độ cao để đảm bảo khi hàn ép, tán sẽ lún sâu và bằng phẳng với bề mặt phôi kim loại.
• Kích thước khóa 17mm: Thân lục giác dày dặn giúp việc định vị bằng đồ gá trở nên dễ dàng và tăng cường diện tích tản nhiệt sau khi hàn.

Với độ dày lên đến 8mm, tán hàn M10 cho phép bu lông ăn sâu vào các vòng ren thô (bước 1.5mm), tạo ra lực siết cực mạnh mà không lo xảy ra hiện tượng tuôn ren hay biến dạng cấu trúc ren dưới tác động nhiệt.

4. Giá trị của hợp kim Inox 304 đối với chất lượng mối hàn và khả năng chống rỉ?

Lựa chọn Inox 304 cho dòng tán hàn M10 mang lại những ưu thế kỹ thuật vượt trội:

• Khả năng hàn linh hoạt: Inox 304 có hàm lượng carbon thấp, giúp giảm thiểu hiện tượng nứt nóng tại vùng giáp ranh mối hàn, đảm bảo sự liên kết bền vững.
• Chống ăn mòn hóa học: Mối liên kết luôn được bảo vệ khỏi sự xâm nhập của oxy hóa, đặc biệt quan trọng cho các thiết bị ngoài trời hoặc môi trường công nghiệp nặng.
• Duy trì độ bóng: Sau khi xử lý mối hàn, tán hàn vẫn giữ được bề mặt sáng đẹp, không cần các bước sơn phủ hay mạ bảo vệ bổ sung.

5. Nguyên lý truyền nhiệt và khả năng chịu tải trọng cực cao của Tán Hàn M10

Tán hàn M10 vận hành dựa trên sự kết hợp hoàn hảo giữa điện năng và lực ép cơ học:

• Hàn điểm điện trở: Dòng điện cường độ lớn đi qua 3 vấu hàn, làm chúng nóng chảy tức thì và hòa nhập vào phôi kim loại dưới một lực ép cố định.
• Phân bổ mô-men xoắn: Hình dạng lục giác 17mm giúp tán bám chặt vào bề mặt, ngăn chặn mọi nỗ lực xoay tròn của đai ốc khi siết bu lông M10 bằng máy thủy lực hay cờ lê lực.
• Khả năng chịu kéo: Liên kết hàn tạo ra sự đồng nhất vật liệu, giúp hệ thống chịu được lực kéo và lực cắt lớn hơn nhiều lần so với tán rút hay các loại ren cấy thông thường.

6. Các quy chuẩn kỹ thuật và hệ thống phân loại tán hàn phổ biến hiện nay?

Việc phân loại tán hàn giúp kỹ sư lựa chọn đúng linh kiện cho từng bản vẽ kỹ thuật:

Phân chia theo hình dáng:

• DIN 929 (Tán lục giác): Tiêu chuẩn phổ thông nhất, dễ định tâm và phù hợp với hầu hết các máy hàn điểm tự động.
• Tán hàn vuông (Square Nuts): Thường có 4 mấu hàn lớn, được ưu tiên cho các bề mặt phôi phẳng hoàn toàn để tăng diện tích tiếp xúc.

Phân chia theo vật liệu:

• Thép không gỉ 304/316: Dùng cho các ứng dụng đòi hỏi tính thẩm mỹ và khả năng kháng hóa chất cao.
• Thép cacbon: Thường dùng trong ngành ô tô, yêu cầu giá thành thấp và sau đó được bảo vệ bằng lớp sơn tĩnh điện.

7. Phân tích lợi thế và những yêu cầu khắt khe khi lắp đặt Tán Hàn M10

Mặc dù mang lại hiệu quả cao, nhưng việc sử dụng tán hàn M10 đòi hỏi quy trình kỹ thuật chuẩn xác:

Lợi thế cốt lõi:

• Giải pháp cho phôi dày vừa: Giúp tạo ren M10 trên các tấm kim loại mà không cần khoan mồi và ta-rô mất thời gian.
• Kháng rung lắc: Là sự lựa chọn số 1 cho các động cơ công suất lớn hoặc khung gầm xe công trình.
• Tiết kiệm linh kiện: Loại bỏ hoàn toàn nhu cầu sử dụng long đền phẳng hay long đền phe để khóa ren.

Yêu cầu lắp đặt:

• Công suất máy hàn: Do kích thước M10 lớn, máy hàn cần có dòng điện đủ mạnh để làm nóng chảy hoàn toàn 3 vấu hàn mà không gây hiện tượng “hàn nguội”.
• Bảo vệ lòng ren: Cần sử dụng đồ gá che chắn lòng ren để tránh xỉ hàn văng vào làm hỏng bước ren 1.5mm.

8. Những ngành công nghiệp nặng và dự án tiêu biểu sử dụng Tán Hàn Inox M10?

Với kích cỡ ren M10 và độ dày 8mm, sản phẩm này là “trụ cột” trong nhiều lĩnh vực:

• Ngành Đóng Tàu & Hàng Hải: Lắp đặt các bảng điều khiển máy tàu, hệ thống giá đỡ ống dẫn dầu trên boong tàu chịu sóng gió và ăn mòn muối.
• Dự án Dầu Khí: Cố định các tủ thiết bị kỹ thuật, hộp đấu nối cáp tại các giàn khoan ngoài khơi.
• Chế Tạo Máy Nông Nghiệp: Gắn các bộ phận chịu lực trên khung máy cày, máy gặt lúa đòi hỏi sự bền bỉ dưới tác động rung động cơ học cao.
• Xây Dựng Kết Cấu Thép: Sử dụng trong các hệ thống thang máng cáp hạng nặng cho tòa nhà cao tầng và nhà máy công nghiệp.
• Sản Xuất Xe Chuyên Dụng: Gắn các chi tiết phụ trợ trên thùng xe tải, xe ben inox chịu tải trọng lớn.

9. Khả năng chống chịu nhiệt độ và giới hạn bền của dòng tán hàn thép không gỉ

Tán hàn Inox 304 M10 sở hữu đặc tính chịu nhiệt tuyệt vời, có thể làm việc liên tục trong môi trường có nhiệt độ lên đến 870 độ C. Nhờ khối lượng kim loại lớn (dày 8mm), tán có khả năng hấp thụ và tản nhiệt tốt, giúp duy trì cấu trúc ren ổn định ngay cả sau khi trải qua quy trình hàn nhiệt cao. Khả năng chống oxy hóa bề mặt ở nhiệt độ cao đảm bảo rằng mối liên kết không bị giòn gãy hay bong tróc theo thời gian.

10. Quy trình thực hiện mối hàn điểm chuyên nghiệp để bảo vệ ren M10

Để đạt được chất lượng mối hàn theo tiêu chuẩn DIN 929, cần tuân thủ các bước kỹ thuật sau:

Các bước thực hiện:

• Chuẩn bị phôi: Vệ sinh sạch dầu mỡ, lớp oxit hoặc sơn tại vị trí đặt tán hàn để đảm bảo dẫn điện tốt nhất.
• Cài đặt thông số: Điều chỉnh áp lực điện cực và thời gian dòng điện chạy qua phù hợp với kích cỡ M10 (đòi hỏi dòng cao hơn các size nhỏ).
• Kiểm tra sau hàn: Dùng thước đo ren hoặc bu lông mẫu M10 để kiểm tra độ trơn tru của lòng ren sau khi mối hàn đã nguội hẳn.

Lưu ý hiện trường:

• Tránh làm mát đột ngột: Không nên dùng nước để hạ nhiệt nhanh mối hàn vì có thể làm biến đổi cơ tính vùng ảnh hưởng nhiệt của Inox 304.

11. Chỉ dẫn nhận diện Tán Hàn Inox 304 chuẩn chất lượng và hàng kém cấp?

Việc kiểm soát chất lượng là yếu tố sống còn cho các công trình lớn:

• Độ hoàn thiện của vấu hàn: Tán chính hãng Mecsu có 3 vấu hàn tròn trịa, đồng nhất tuyệt đối về kích thước. Hàng giả thường có vấu méo mó hoặc chiều cao không đều.
• Ký hiệu tiêu chuẩn: Sản phẩm đạt chuẩn DIN 929 có các góc cạnh sắc sảo, lòng ren được làm sạch ba-via hoàn toàn, bóng loáng.
• Từ tính vật liệu: Inox 304 sau khi gia công dập vấu hàn có thể nhiễm từ rất nhẹ, nhưng không được hút nam châm mạnh như các loại thép mạ inox.

12. Cập nhật báo giá và chính sách cung ứng linh kiện lắp xiết tại Mecsu?

a. Giá bán tham khảo: 3,892 đ / Cái (Giá đã bao gồm thuế VAT)

Mecsu cung cấp mức giá cực kỳ cạnh tranh cho dòng tán hàn M10 mác thép Inox 304. Đối với các đơn vị đóng tàu, thầu dự án năng lượng hoặc xưởng cơ khí chế tạo máy, chúng tôi luôn có chính sách giá sỉ ưu đãi và chiết khấu cao theo số lượng.

b. Tại sao chọn Mecsu làm đối tác?

• NHANH: Quy trình báo giá và xử lý đơn hàng chuyên nghiệp, đáp ứng tiến độ dự án.
• ĐÚNG: Cam kết cung cấp đúng mác thép và tiêu chuẩn DIN 929 như công bố.
• ĐỦ & KỊP THỜI: Hệ thống kho bãi luôn sẵn sàng các mã hàng khó tìm với số lượng lớn.

ĐẶT MUA TÁN HÀN LỤC GIÁC TẠI ĐÂY

13. Tuyển tập câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 M10

a. Tán hàn M10 có thể chịu được tải trọng kéo là bao nhiêu?

Khả năng chịu lực của tán hàn M10 phụ thuộc rất lớn vào độ ngấu của mối hàn và độ dày của phôi kim loại. Khi được hàn đúng kỹ thuật lên phôi tương ứng, mối liên kết này có thể chịu được lực kéo tương đương với cấp bền của bu lông Inox 304 M10 (khoảng 500-700 MPa).

b. Có cần phải sử dụng máy hàn chuyên dụng cho size M10 không?

Có. Do kích thước lớn và độ dày 8mm, bạn cần máy hàn điểm (spot welding) có công suất biến áp cao hơn để đảm bảo dòng điện đủ mạnh xuyên qua các vấu hàn mà không làm cháy bề mặt phôi xung quanh.

c. Tôi có thể hàn tán Inox 304 M10 lên tấm thép cacbon dày không?

Có thể hàn được, tuy nhiên bạn cần lưu ý về vấn đề ăn mòn điện hóa tại vùng mối hàn. Sau khi hàn, nên xử lý bề mặt và sơn phủ bảo vệ để tránh rỉ sét tại điểm tiếp xúc giữa hai loại vật liệu khác nhau.

d. Tại sao bước ren 1.5mm lại là chuẩn cho size M10?

Bước ren 1.5mm là bước ren thô tiêu chuẩn quốc tế cho kích cỡ M10, đảm bảo sự cân bằng tốt nhất giữa tốc độ lắp ghép và khả năng tự khóa, chống lỏng ren do rung động.

e. Tán hàn này có dùng được trong môi trường axit không?

Inox 304 có khả năng chống axit hữu cơ và các dung dịch kiềm nhẹ rất tốt. Tuy nhiên, nếu sử dụng trong môi trường axit đậm đặc hoặc clorua cao, bạn nên cân nhắc chuyển sang dòng Inox 316.

14. Dịch vụ hỗ trợ kỹ thuật và tư vấn giải pháp lắp ghép tại Mecsu

Mecsu không chỉ cung cấp linh kiện, chúng tôi còn mang đến những giải pháp kỹ thuật tối ưu nhất. Nếu bạn đang gặp khó khăn trong việc thiết lập thông số hàn cho các kết cấu inox dày hay cần tư vấn về độ bền mác thép, đội ngũ kỹ thuật Mecsu luôn sẵn sàng hỗ trợ bạn tận tâm.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung và đúc kết kinh nghiệm từ các kỹ sư hiện trường

a. Chuyện nghề: Khắc phục sự cố gãy ren trên giàn khoan dầu

Trong một dự án bảo trì hệ thống lọc dầu ngoài khơi, việc sử dụng các loại đai ốc rút thông thường đã dẫn đến sự cố gãy mối nối sau 6 tháng do rung động cực lớn. Sau khi chuyển sang sử dụng Tán Hàn Inox 304 M10 theo chuẩn DIN 929, hệ thống đã hoạt động ổn định suốt 2 năm qua mà không xuất hiện bất kỳ dấu hiệu hư hỏng nào, giúp tiết kiệm hàng tỷ đồng chi phí dừng máy.

b. Lời khuyên từ chuyên gia lắp xiết Mecsu

“Với tán hàn size lớn như M10, đừng bao giờ tiết kiệm thời gian vệ sinh phôi. Một chút cặn oxit hay dầu mỡ còn sót lại sẽ tạo ra lỗ khí bên trong mối hàn, làm giảm 50% khả năng chịu tải của hệ thống.” — Trưởng bộ phận kỹ thuật vật tư Mecsu.

c. Tài liệu dẫn chiếu kỹ thuật

Nội dung bài viết được xây dựng dựa trên:

• Hệ thống tiêu chuẩn DIN 929 của Viện Tiêu chuẩn Đức.
• Thông số kỹ thuật vật liệu thép không gỉ theo chuẩn AISI 304.
• Kinh nghiệm thực tế từ các dự án đóng tàu và dầu khí mà Mecsu đã cung ứng vật tư.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Mecsu – Đồng hành cùng sự bền vững của mọi công trình kỹ thuật Việt Nam.

(Tìm hiểu thêm về các giải pháp vật tư lắp xiết tại Website Mecsu)

Lưu ý: Hình ảnh minh họa đại diện cho kiểu dáng sản phẩm. Tùy thuộc vào thiết bị hàn và phôi sử dụng, màu sắc vùng nhiệt quanh tán có thể thay đổi nhưng cam kết chất lượng vật liệu luôn đạt chuẩn Inox 304.
