Tán Hàn Lục Giác Inox 304 DIN929 M12

Phân Tích Kỹ Thuật Chuyên Sâu Tán Hàn Lục Giác Inox 304 DIN929 M12

Mục Lục

1. 1. Tán Hàn Lục Giác Inox 304 DIN929 M12 là gì và vai trò trong kết cấu hạng nặng?
2. 2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Hàn M12
3. 3. Cấu trúc vật liệu và quy chuẩn kích thước của Tán Hàn Inox M12
4. 4. Ưu điểm của hợp kim Inox 304 đối với độ bền mối hàn và tính thẩm mỹ?
5. 5. Nguyên lý hoạt động và khả năng bám dính bề mặt của Tán Hàn M12
6. 6. Các tiêu chuẩn kỹ thuật và phương pháp phân loại tán hàn hiện nay?
7. 7. Đánh giá lợi thế và những lưu ý quan trọng khi thi công Tán Hàn M12
8. 8. Những dự án và lĩnh vực trọng điểm cần đến Tán Hàn Inox M6?
9. 9. Khả năng chịu nhiệt và đặc tính biến dạng của dòng tán hàn Inox 304
10. 10. Quy trình hàn tiêu chuẩn giúp hoàn thiện mối liên kết ren chắc chắn
11. 11. Cách thức nhận diện Tán Hàn Inox 304 chính hãng và hàng kém chất lượng?
12. 12. Giá bán tham khảo và hệ thống cung ứng linh kiện lắp xiết Mecsu uy tín?
13. 13. Các câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 DIN929 M12
14. 14. Hệ thống tư vấn giải pháp kỹ thuật và hỗ trợ chuyên sâu tại Mecsu
15. 15. Thông Tin Bổ Sung và tổng hợp bài học thực tế từ đội ngũ chuyên gia

1. Tán Hàn Lục Giác Inox 304 DIN929 M12 là gì và vai trò trong kết cấu hạng nặng?

Tán Hàn Lục Giác Inox 304 DIN929 M12 là dòng đai ốc đặc chủng được chế tạo để tạo ra các điểm ren cố định trên bề mặt kim loại thông qua phương pháp hàn điểm điện trở hoặc hàn đính. Với kích thước ren lớn lên tới 12mm, đây là giải pháp lý tưởng để thay thế việc ta-rô ren trực tiếp trên những tấm phôi có độ dày không đủ hoặc tại những vị trí khuất, nơi việc sử dụng cờ lê để giữ đai ốc phía sau là điều không thể.

Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn quốc tế DIN 929, nổi bật với thiết kế thân lục giác dày dặn và 3 chân hàn (lugs) tại các góc. Kích cỡ M12 thường được ứng dụng trong các kết cấu chịu lực lớn như bồn bể công nghiệp, khung gầm máy và các thiết bị ngành đóng tàu, đảm bảo mối liên kết ren không bị xoay hay bung ra dưới tác động của rung động mạnh và tải trọng cao.

2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Hàn M12

D: Đường kính ren trong (12mm)

S: Kích thước khóa lục giác (19mm)

T: Độ dày đai ốc (10mm)

Hạng mục thông số	Giá trị chi tiết
Mã đơn hàng Mecsu	0063250
Mã linh kiện (MPN)	N08M1201H10
Size Ren (D)	M12
Bước ren (Thô)	1.75 mm
Khóa vặn (S)	19 mm
Độ dày tổng thể (T)	10 mm
Thành phần cấu tạo	Inox 304 (Thép không gỉ)
Tiêu chuẩn kỹ thuật	DIN 929
Nguồn gốc	Trung Quốc
Phân khúc ứng dụng	Đóng Tàu – Dự Án Dầu Khí
Giá niêm yết	4,648 đ / Cái

3. Cấu trúc vật liệu và quy chuẩn kích thước của Tán Hàn Inox M12

Thiết kế của Tán Hàn DIN 929 M12 được tối ưu hóa để đáp ứng các yêu cầu lắp xiết hạng nặng:

• Hợp kim Inox 304: Cung cấp khả năng chống ăn mòn hóa học xuất sắc và tính dễ hàn, giữ cho mối liên kết luôn bền bỉ trong môi trường ẩm ướt hoặc hóa chất nhẹ.
• 3 Chân Hàn (Projections): Được dập chính xác tại các đỉnh lục giác, giúp tập trung dòng điện hàn để nóng chảy đồng nhất, tạo nên sự gắn kết phân tử vững chắc với phôi.
• Thân Lục Giác 19mm: Kích thước lớn giúp tăng diện tích bề mặt tiếp xúc, hỗ trợ việc phân bổ ứng suất khi siết bu lông M12 ở lực kéo lớn.

Với độ dày lên đến 10mm, tán hàn M12 sở hữu số lượng vòng ren lớn, đảm bảo khả năng chịu lực vượt trội và không bị biến dạng lòng ren dưới tác động của nhiệt lượng cao trong quá trình gia công.

4. Ưu điểm của hợp kim Inox 304 đối với độ bền mối hàn và tính thẩm mỹ?

Việc ứng dụng Inox 304 vào dòng tán hàn size lớn như M12 mang lại những giá trị cốt lõi:

• Kháng ăn mòn liên tinh thể: Hàm lượng carbon thấp giúp hạn chế tình trạng giòn mối hàn sau khi chịu tác động nhiệt, đảm bảo an toàn cho các kết cấu chịu lực.
• Tính thẩm mỹ lâu dài: Bề mặt inox luôn giữ được độ sáng bóng tự nhiên, không cần các bước mạ kẽm hay sơn phủ, giúp tiết kiệm thời gian hoàn thiện sản phẩm.
• Chịu môi trường khắc nghiệt: Đặc biệt quan trọng đối với các thiết bị vận hành tại giàn khoan hoặc tàu biển, nơi muối mặn dễ tàn phá các loại thép thông thường.

5. Nguyên lý hoạt động và khả năng bám dính bề mặt của Tán Hàn M12

Tán hàn M12 vận hành dựa trên cơ chế nóng chảy cục bộ để tạo ra sự hòa nhập vật liệu:

• Hàn điểm điện trở: Các chân mấu (projections) là điểm tiếp xúc đầu tiên, nơi nhiệt lượng tập trung làm nóng chảy nhanh chóng tán và bề mặt phôi kim loại.
• Khóa xoay cơ học: Sau khi hàn, tán trở thành một phần của tấm kim loại, ngăn chặn hoàn toàn hiện tượng tự tháo lỏng do rung động tần số cao.
• Chịu mô-men xoắn cao: Với độ dày 10mm, mối ren M12 có thể chịu được lực siết cực lớn từ các thiết bị cầm tay công nghiệp mà không lo cháy ren hay đứt gãy.

6. Các tiêu chuẩn kỹ thuật và phương pháp phân loại tán hàn hiện nay?

Trong ngành cơ khí lắp xiết, tán hàn được phân loại rõ rệt để tối ưu cho từng phương pháp thi công:

Phân loại theo cấu trúc:

• DIN 929 (Tán hàn lục giác): Loại phổ biến nhất nhờ tính cân bằng cao và dễ dàng định vị tự động trong các dây chuyền sản xuất.
• Tán hàn vuông (Square Weld Nuts): Thường có 4 chân hàn ở góc, cung cấp lực bám dính chống xoay tối đa cho các tấm phôi rất dày.

Phân loại theo vật liệu:

• Inox 304: Chuẩn mực cho công nghiệp hóa chất, thực phẩm và các dự án dầu khí ven biển.
• Inox 316: Dòng cao cấp hơn dành riêng cho các ứng dụng chìm trong nước biển hoặc axit nồng độ cao.
• Thép carbon mộc: Thường dùng trong lắp ráp khung xe ô tô, yêu cầu phải xử lý bề mặt sau khi hàn.

7. Đánh giá lợi thế và những lưu ý quan trọng khi thi công Tán Hàn M12

Sử dụng tán hàn M12 giúp giải quyết bài toán lắp ghép cho phôi tấm nhưng cần tuân thủ các quy tắc:

Thế mạnh:

• Gia cố ren cho phôi mỏng: Tạo ra điểm ren sâu 10mm trên những tấm kim loại mà ta-rô thông thường không thể thực hiện được.
• Tiết kiệm linh kiện: Loại bỏ hoàn toàn nhu cầu sử dụng long đền phẳng hay các loại tán khóa phức tạp.
• Hiệu suất lắp ráp: Rút ngắn công đoạn vặn đai ốc thủ công ở các vị trí hẹp, tăng tốc độ dây chuyền.

Lưu ý kỹ thuật:

• Lực ép máy hàn: Do size M12 có kích thước lớn, cần đảm bảo lực ép của máy hàn điểm đủ mạnh để 3 chân mấu lún đều vào phôi.
• Làm sạch dầu mỡ: Bề mặt phôi phải sạch để đảm bảo dòng điện hàn không bị cản trở, giúp mối hàn ngấu đều và không bị rỗ khí.

8. Những dự án và lĩnh vực trọng điểm cần đến Tán Hàn Inox M12?

Với khả năng chịu lực mạnh mẽ, Tán Hàn M12 Inox 304 là thành phần không thể thiếu trong:

• Ngành Đóng Tàu & Hàng Hải: Lắp đặt các hệ thống thang cáp, giá đỡ thiết bị bên trong khoang tàu và các bộ phận tiếp xúc gần mặt nước.
• Công Nghiệp Dầu Khí: Cố định các bảng chỉ dẫn kỹ thuật, hộp bảo vệ van và hệ thống đường ống trên các giàn khoan ngoài khơi.
• Chế Tạo Máy Thực Phẩm: Sử dụng trong các bồn chứa inox lớn, máy sấy công nghiệp yêu cầu độ sạch cao và chống rỉ sét.
• Sản Xuất Ô Tô & Xe Chuyên Dụng: Hàn đính vào khung sườn xe để làm điểm lắp ráp hệ thống treo hoặc giá đỡ bình nhiên liệu.
• Xây Dựng Kết Cấu Thép: Tạo ren chờ trên các cột thép, khung kèo inox để lắp ráp các chi tiết trang trí hoặc hệ thống điện.

9. Khả năng chịu nhiệt và đặc tính biến dạng của dòng tán hàn Inox 304

Tán hàn Inox 304 M12 được thiết kế để chịu đựng các chu kỳ nhiệt khắc nghiệt. Trong quá trình hàn điểm, sản phẩm chịu được mức nhiệt cục bộ lên tới hơn 1450 độ C mà không làm mất đi các đặc tính cơ lý cốt lõi. Sau khi hàn, vật liệu Inox 304 vẫn giữ được độ dẻo dai, không bị tôi cứng hay giòn gãy như các loại thép carbon, giúp mối liên kết chịu được sự giãn nở nhiệt trong quá trình vận hành của thiết bị máy móc.

10. Quy trình hàn tiêu chuẩn giúp hoàn thiện mối liên kết ren chắc chắn

Để đạt được chất lượng mối hàn theo chuẩn DIN 929 cho size M12, quy trình sau đây được khuyến nghị:

Các bước thực hiện:

• Chuẩn bị lỗ phôi: Khoan lỗ trên phôi lớn hơn 12mm một chút để đảm bảo tán hàn được định tâm chính xác.
• Điều chỉnh thông số: Thiết lập cường độ dòng điện hàn và thời gian ép nhiệt phù hợp với độ dày phôi (M12 yêu cầu dòng điện lớn hơn các size nhỏ).
• Thực hiện hàn: Đặt tán hàn lên phôi sao cho các chân mấu tiếp xúc mặt phẳng và tiến hành hàn điểm điện trở.

Kiểm tra sau gia công:

• Kiểm tra ren: Sau khi mối hàn nguội tự nhiên, hãy dùng bu lông M12 hoặc dưỡng ren để kiểm tra, đảm bảo không có xỉ hàn hay biến dạng làm hỏng bước ren 1.75mm.

11. Cách thức nhận diện Tán Hàn Inox 304 chính hãng và hàng kém chất lượng?

Việc sử dụng hàng kém chất lượng có thể dẫn đến bong tróc mối hàn, gây nguy hiểm cho kết cấu:

• Kiểm tra chân hàn (Lugs): Tán hàn Mecsu có 3 mấu chân dập rất dày, góc cạnh rõ ràng và đồng nhất về chiều cao để đảm bảo tiếp xúc điện hoàn hảo.
• Thử nghiệm từ tính: Inox 304 chuẩn thường không hút nam châm hoặc chỉ hút cực nhẹ do quá trình gia công nguội. Nếu hút mạnh như sắt, đó có thể là inox 201 hoặc thép mạ.
• Độ hoàn thiện: Bề mặt tán mịn, lòng ren sạch ba-via, không có các vết rỗ hay nứt nẻ trên thân lục giác 19mm.

12. Giá bán tham khảo và hệ thống cung ứng linh kiện lắp xiết Mecsu uy tín?

a. Giá bán tham khảo: 4,648 đ / Cái (Giá đã bao gồm VAT)

Đây là mức giá cạnh tranh cho sản phẩm Tán Hàn Inox 304 M12 đạt chuẩn DIN 929. Đối với các đơn hàng cung ứng cho dự án đóng tàu, nhiệt điện hoặc các xưởng cơ khí chế tạo máy số lượng lớn, Mecsu luôn có chính sách chiết khấu linh hoạt và hỗ trợ vận chuyển tận nơi.

b. Vì sao nên lựa chọn Mecsu?

• NHANH: Đáp ứng báo giá và xử lý đơn hàng trong thời gian ngắn nhất.
• ĐÚNG: Cung cấp chính xác vật liệu Inox 304 và thông số kỹ thuật DIN 929.
• ĐỦ: Kho hàng luôn sẵn sàng số lượng lớn cho mọi quy mô dự án.
• KỊP THỜI: Đảm bảo tiến độ giao hàng đồng bộ với quy trình sản xuất của khách hàng.

ĐẶT MUA TÁN HÀN LỤC GIÁC TẠI ĐÂY

13. Các câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 DIN929 M12

a. Tôi có thể hàn tán M12 lên tấm phôi inox dày 5mm không?

Hoàn toàn được. Với size M12, phôi dày từ 3mm đến 6mm là lý tưởng để tạo ra mối nối hàn có độ ngấu tốt mà không làm biến dạng tấm phôi.

b. Tại sao sau khi hàn xong tôi thấy quanh mối hàn có màu vàng nâu?

Đây là hiện tượng oxy hóa bề mặt do nhiệt độ cao. Bạn có thể sử dụng dung dịch tẩy mối hàn inox chuyên dụng hoặc máy đánh bóng để khôi phục độ sáng trắng của Inox 304 mà không ảnh hưởng đến chất lượng ren.

c. Tán hàn M12 có bước ren mịn không?

Mecsu chủ yếu cung cấp bước ren thô tiêu chuẩn 1.75mm. Các loại ren mịn cho size M12 thường là hàng đặt riêng cho các ứng dụng đặc biệt trong ngành hàng không hoặc máy móc chính xác cao.

d. Có cần dùng thêm keo khóa ren sau khi hàn không?

Bản thân tán hàn đã được cố định vĩnh viễn vào phôi. Tuy nhiên, nếu bu lông bắt vào thường xuyên bị rung động, bạn vẫn có thể sử dụng keo khóa ren để bảo vệ mối nối bu lông – đai ốc không bị trôi.

e. Tán hàn M12 có thể chịu được lực kéo bao nhiêu kN?

Khả năng chịu tải phụ thuộc vào độ ngấu của mối hàn và cấp bền của bu lông đi kèm. Thông thường, với Inox 304, mối ren M12 có thể chịu tải kéo đáng kể, phù hợp cho các khung giá đỡ thiết bị nặng.

14. Hệ thống tư vấn giải pháp kỹ thuật và hỗ trợ chuyên sâu tại Mecsu

Mecsu không chỉ cung cấp vật tư, chúng tôi đem đến sự an tâm cho mọi công trình. Nếu bạn đang gặp khó khăn trong việc thiết lập thông số máy hàn cho size M12 hoặc cần tư vấn về khả năng chịu lực của mối nối, đội ngũ kỹ sư giàu kinh nghiệm của Mecsu luôn sẵn sàng hỗ trợ trực tiếp qua tổng đài hoặc email.

Địa chỉ kho bãi: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung và tổng hợp bài học thực tế từ chuyên gia

a. Kinh nghiệm từ hiện trường đóng tàu

Trong một dự án lắp đặt hệ thống thông gió tàu biển, việc sử dụng tán rút truyền thống đã thất bại do độ rung quá lớn của động cơ chính. Sau khi chuyển sang sử dụng Tán Hàn Inox 304 M12 hàn đính trực tiếp vào vách ngăn, toàn bộ hệ thống đã hoạt động ổn định suốt 5 năm mà không phát sinh bất kỳ lỗi lỏng ren hay gãy mối nối nào.

b. Lời khuyên từ Kỹ sư hàn điểm

“Với các size lớn như M12, thời gian ép nhiệt sau khi ngắt dòng điện hàn (hold time) là cực kỳ quan trọng để đảm bảo kim loại đông đặc hoàn toàn, tránh tình trạng mối hàn bị giòn hoặc bong tróc khi siết lực.” — Chuyên gia kỹ thuật tại Mecsu.

c. Tài liệu tham chiếu kỹ thuật

Nội dung được biên soạn dựa trên các quy chuẩn:

• Tiêu chuẩn DIN 929: Thông số hình học và kích thước cho Hexagon Weld Nuts.
• Quy chuẩn ASTM A240: Đặc tính lý hóa của thép không gỉ nhóm 300.
• Dữ liệu thực nghiệm từ quy trình sản xuất của các đối tác ngành dầu khí của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Mecsu – Đối tác tin cậy cung ứng vật tư lắp xiết chuẩn mực cho mọi công trình.

(Tìm hiểu thêm về hành trình cung ứng vật tư của chúng tôi tại Website Mecsu)

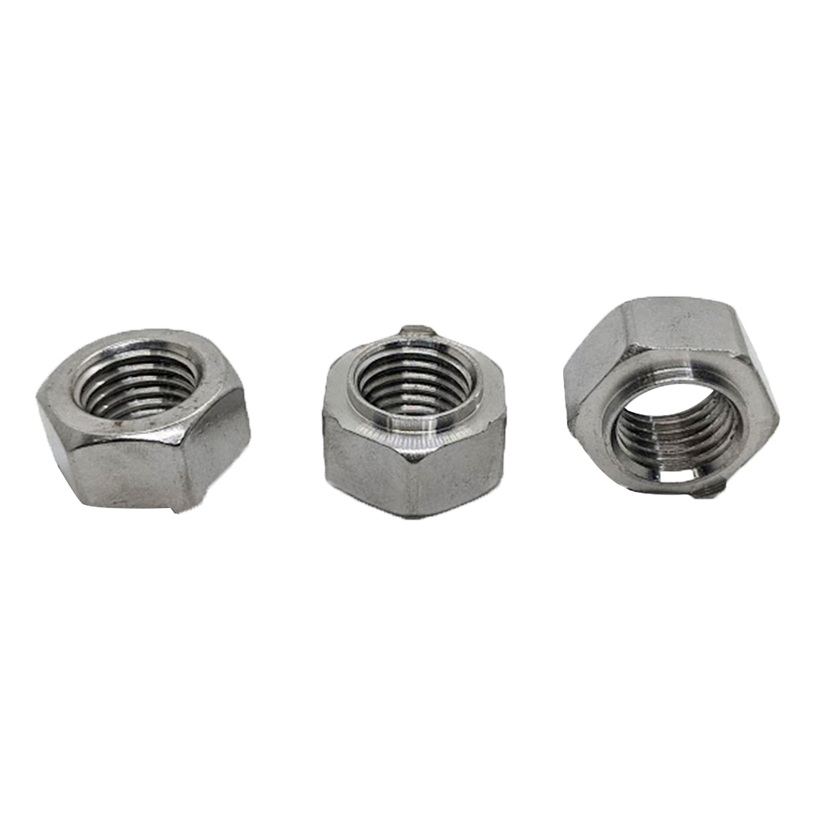

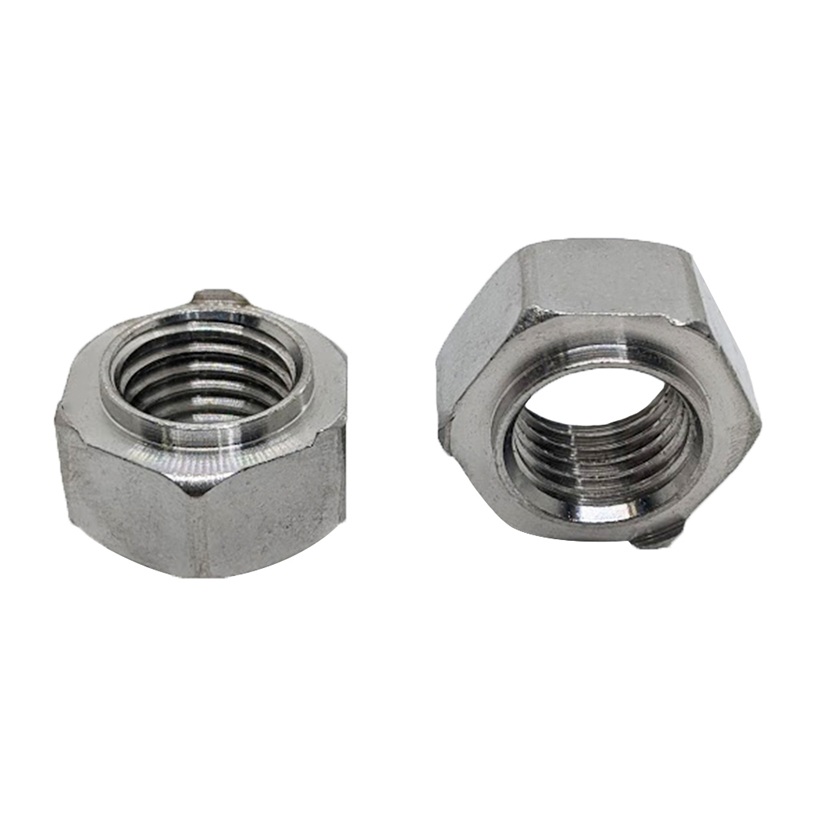

Lưu ý: Hình ảnh minh họa kiểu dáng đặc trưng. Tùy theo đợt sản xuất, bề mặt tán có thể có màu sắc nhiệt khác nhau nhưng kích thước và chất lượng mác thép Inox 304 luôn đảm bảo đạt chuẩn DIN 929.
