Tán Hàn Lục Giác Inox 304 DIN929 M4

Đánh Giá Chuyên Sâu Kỹ Thuật Tán Hàn Lục Giác Inox 304 DIN929 M4

Mục Lục

1. 1. Khái niệm Tán Hàn Lục Giác Inox 304 DIN929 M4 và vai trò trong liên kết cố định?
2. 2. Bảng tổng hợp dữ liệu kỹ thuật chi tiết của Đai Ốc Hàn M4
3. 3. Đặc điểm cấu trúc và tiêu chuẩn kích thước của Tán Hàn Inox M4
4. 4. Tại sao hợp kim Inox 304 là lựa chọn hàng đầu cho mối hàn thẩm mỹ?
5. 5. Cơ chế bám dính và khả năng chịu tải bề mặt của Tán Hàn M4
6. 6. Hệ thống phân loại và các quy chuẩn kỹ thuật tán hàn phổ biến?
7. 7. Những lợi ích cốt lõi và lưu ý quan trọng khi lắp đặt Tán Hàn M4
8. 8. Ứng dụng thực tiễn của Tán Hàn Inox M4 trong các ngành công nghiệp trọng điểm?
9. 9. Tính chất chịu nhiệt và khả năng chống biến dạng của thép không gỉ 304
10. 10. Hướng dẫn quy trình hàn điểm chuẩn xác cho mối nối ren M4
11. 11. Bí quyết kiểm tra chất lượng Tán Hàn Inox 304 thật và giả?
12. 12. Thông tin giá cả và địa chỉ cung ứng vật tư Mecsu tin cậy?
13. 13. Giải đáp thắc mắc thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 M4
14. 14. Dịch vụ tư vấn giải pháp kỹ thuật và chăm sóc khách hàng tại Mecsu
15. 15. Kiến thức mở rộng và kinh nghiệm xử lý hiện trường từ chuyên gia

1. Khái niệm Tán Hàn Lục Giác Inox 304 DIN929 M4 và vai trò trong liên kết cố định?

Tán Hàn Lục Giác Inox 304 DIN929 M4 là dòng linh kiện lắp xiết chuyên dụng, được thiết kế để liên kết vĩnh cửu vào bề mặt phôi kim loại thông qua nhiệt độ cao. Khác hẳn với các loại đai ốc ren thông thường có thể tháo rời, tán hàn sau khi thi công sẽ trở thành một phần thân máy, tạo ra điểm tựa ren chắc chắn trên các vật liệu mỏng.

Với kích thước ren M4, sản phẩm tuân thủ nghiêm ngặt hệ tiêu chuẩn DIN 929 của Đức. Điểm đặc trưng là sự hiện diện của 3 mấu hàn tại các đỉnh lục giác, giúp tập trung nhiệt lượng và tạo độ ngấu sâu khi tiếp xúc với dòng điện hàn. Đây là linh kiện thiết yếu trong các dây chuyền lắp ráp vỏ máy, tủ bảng điện và thiết bị công nghiệp nặng, nơi yêu cầu sự ổn định tuyệt đối dưới mọi tác động rung lắc.

2. Bảng tổng hợp dữ liệu kỹ thuật chi tiết của Đai Ốc Hàn M4

D: Đường kính ren trong (4mm)

S: Kích thước khóa lục giác (9mm)

T: Độ dày đai ốc (3.5mm)

Hạng mục thông số	Giá trị chi tiết
Mã đơn hàng Mecsu	0063249
Mã linh kiện (MPN)	N08M0401H10
Size Ren (D)	M4
Bước ren (Thô)	0.7 mm
Khóa vặn (S)	9 mm
Độ dày tổng thể	3.5 mm
Thành phần cấu tạo	Inox 304 (Thép không gỉ)
Tiêu chuẩn kỹ thuật	DIN 929
Nguồn gốc	Trung Quốc
Phân khúc ứng dụng	Đóng Tàu – Dự Án Dầu Khí
Giá niêm yết	1,190 đ / Cái

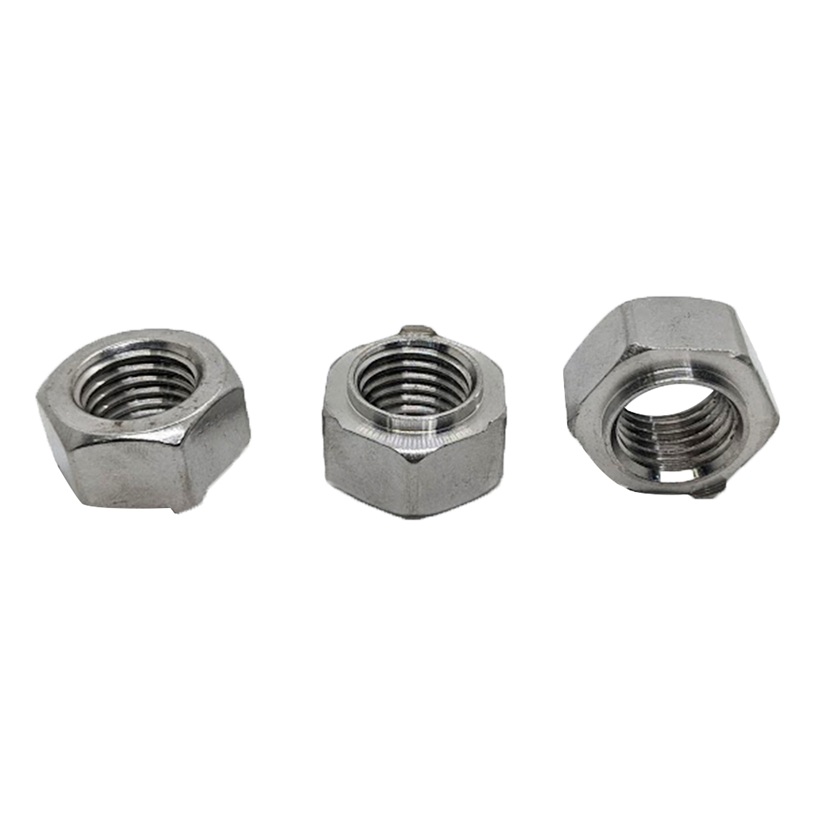

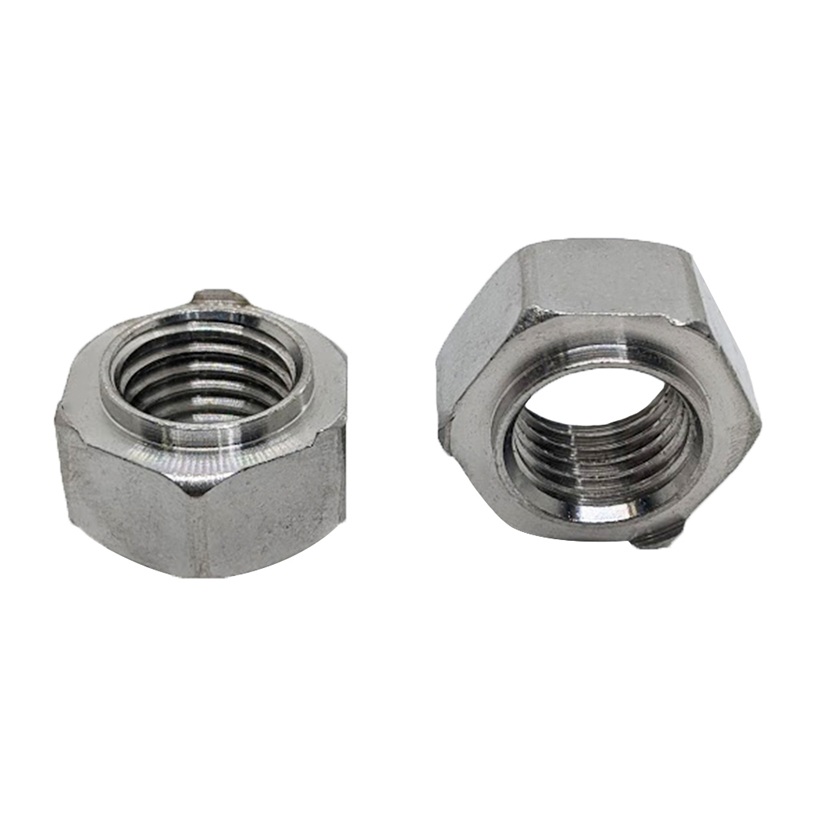

3. Đặc điểm cấu trúc và tiêu chuẩn kích thước của Tán Hàn Inox M4

Cấu tạo của Tán Hàn DIN 929 M4 được tối ưu hóa để đáp ứng khả năng chịu lực cơ học và chịu nhiệt:

• Vật liệu Thép không gỉ 304: Đảm bảo khả năng chống oxy hóa vượt trội và dễ dàng thực hiện các kỹ thuật hàn điểm (spot welding) hoặc hàn điện trở.
• Hệ thống 3 mấu hàn (Projections): Các mấu này giúp tạo khoảng hở nhỏ giữa tán và phôi, cho phép khí thoát ra khi hàn và đảm bảo tán bám phẳng hoàn toàn sau khi nóng chảy.
• Thân lục giác S9: Kích thước 9mm cung cấp diện tích bề mặt lớn, giúp phân bổ lực kéo đồng đều lên tấm kim loại.

Với độ dày 3.5mm và bước ren 0.7mm, tán hàn M4 mang lại độ bám ren sâu, hạn chế tình trạng cháy ren hoặc trượt ren khi thực hiện các thao tác siết bu lông cường độ cao.

4. Tại sao hợp kim Inox 304 là lựa chọn hàng đầu cho mối hàn thẩm mỹ?

Việc ứng dụng Inox 304 vào chế tạo tán hàn mang lại nhiều lợi thế cạnh tranh về mặt kỹ thuật:

• Kiểm soát biến dạng nhiệt: Inox 304 có độ dẻo cao, giúp giảm thiểu hiện tượng nứt vỡ ở vùng giáp ranh mối hàn sau khi nguội.
• Vẻ ngoài hoàn hảo: Không cần lớp mạ bảo vệ, tán hàn Inox 304 giữ được màu sắc trắng bạc tự nhiên, tăng giá trị thẩm mỹ cho các thiết bị cao cấp.
• Kháng hóa chất: Phù hợp cho các môi trường tiếp xúc với hóa chất tẩy rửa hoặc hơi ẩm thường xuyên mà không sợ bị rỉ sét từ trong lòng ren.

5. Cơ chế bám dính và khả năng chịu tải bề mặt của Tán Hàn M4

Tán hàn M4 vận hành dựa trên sự kết hợp giữa nhiệt lượng và lực ép cơ khí để tạo ra mối nối siêu bền:

• Sự nóng chảy cục bộ: Khi có dòng điện đi qua, 3 mấu hàn nóng chảy nhanh hơn phần thân tán, tạo ra các điểm đính kết sâu vào cấu trúc phân tử của phôi.
• Khả năng chống xoay: Hình dạng lục giác giúp tán “khóa” chặt vào phôi, ngăn chặn hoàn toàn việc tán bị xoay tròn khi người dùng siết vít M4 bằng máy.
• Tải trọng lớn: Nhờ diện tích tiếp xúc rộng và độ dày 3.5mm, loại tán này chịu được mô-men xoắn lớn hơn nhiều so với các phương pháp liên kết bằng vít nở hay tán rút.

6. Hệ thống phân loại và các quy chuẩn kỹ thuật tán hàn phổ biến?

Dựa trên tiêu chuẩn lắp máy hiện đại, tán hàn được phân tách rõ rệt để phù hợp với từng nhu cầu:

Dựa trên hình khối:

• DIN 929 (Tán lục giác): Ưu tiên cho các không gian hẹp, dễ dàng định vị nhờ các góc cạnh lục giác cân đối.
• Tán hàn vuông (Square Nuts): Cung cấp diện tích mấu hàn lớn hơn, thường dùng cho các tấm phôi dày hoặc yêu cầu chịu lực cực nặng.

Dựa trên mác vật liệu:

• Inox 304 (SUS304): Phổ thông nhất, cân bằng giữa giá thành và khả năng chống ăn mòn.
• Inox 316 (SUS316): Dùng cho môi trường axit mạnh hoặc các thiết bị tiếp xúc trực tiếp với nước biển.
• Thép mạ: Giải pháp tiết kiệm cho kết cấu khung xe hoặc nội thất sơn tĩnh điện.

7. Những lợi ích cốt lõi và lưu ý quan trọng khi lắp đặt Tán Hàn M4

Việc chuyển đổi sang sử dụng tán hàn M4 mang lại sự đột phá về năng suất lao động:

Lợi thế vượt trội:

• Tối ưu độ dày phôi: Cho phép tạo ren chắc chắn trên các tấm inox mỏng dưới 1mm mà không cần ta-rô trực tiếp.
• Thi công nhanh: Tương thích tốt với các dòng máy hàn điểm tự động hoặc bán tự động, rút ngắn thời gian lắp ráp.
• Độ bền vĩnh cửu: Không bao giờ bị lỏng theo thời gian, ngay cả trong môi trường rung động liên tục của động cơ.

Lưu ý thi công:

• Áp lực hàn: Cần điều chỉnh lực ép của điện cực máy hàn sao cho mấu hàn lún đều, không làm biến dạng bề mặt phôi.
• Vệ sinh lòng ren: Sau khi hàn, cần đảm bảo không có xỉ hàn đọng lại trong bước ren 0.7mm để tránh kẹt bu lông.

8. Ứng dụng thực tiễn của Tán Hàn Inox M4 trong các ngành công nghiệp trọng điểm?

Kích thước M4 là “size vàng” trong ngành cơ khí chính xác, xuất hiện phổ biến trong:

• Lắp ráp linh kiện máy tính: Cố định khung đỡ bo mạch và nguồn máy tính bên trong vỏ case inox.
• Thiết bị năng lượng mặt trời: Tạo các điểm bắt vít cho bảng điều khiển trên khung giá đỡ nhôm hoặc inox ngoài trời.
• Công nghệ đóng tàu và Dầu khí: Sử dụng trong các hộp đấu nối điện, bảng chỉ dẫn kỹ thuật chịu môi trường muối mặn.
• Trang thiết bị nội thất: Lắp ráp tay nắm, bản lề trên các kệ bếp, tủ trưng bày inox cao cấp.
• Ngành ô tô: Gắn các chi tiết nội thất, giá đỡ cảm biến hoặc đèn tín hiệu trên khung vỏ xe.

9. Tính chất chịu nhiệt và khả năng chống biến dạng của thép không gỉ 304

Tán hàn Inox 304 M3 sở hữu khả năng chịu nhiệt cực kỳ ấn tượng, duy trì cấu trúc ổn định ở nhiệt độ làm việc liên tục lên đến 870 độ C. Trong quá trình hàn, dù nhiệt độ tức thời tại điểm tiếp xúc tăng cao, vật liệu Inox 304 vẫn đảm bảo không bị giòn gãy hay mất đi đặc tính chống rỉ. Khả năng tản nhiệt nhanh cũng giúp vùng ảnh hưởng nhiệt (HAZ) được thu hẹp, bảo vệ phôi kim loại không bị cong vênh quá mức.

10. Hướng dẫn quy trình hàn điểm chuẩn xác cho mối nối ren M4

Quy trình hàn chuyên nghiệp giúp nâng cao tuổi thọ của sản phẩm:

Các công đoạn chuẩn bị:

• Kiểm tra lỗ định vị: Lỗ trên phôi nên lớn hơn đường kính ren M4 một chút để tán có thể tự căn tâm.
• Làm sạch dầu máy: Sử dụng dung dịch tẩy rửa để loại bỏ dầu mỡ trên tán và phôi, tránh tạo ra khói độc và bọt khí khi hàn.

Thực hiện kỹ thuật:

• Cài đặt máy hàn: Đối với size M4, thiết lập thời gian hàn ngắn nhưng cường độ dòng điện đủ mạnh để làm chảy 3 mấu hàn đồng nhất.
• Làm nguội tự nhiên: Để mối hàn nguội trong không khí, tránh nhúng nước ngay lập tức để không làm thay đổi cấu trúc mác thép.

11. Bí quyết kiểm tra chất lượng Tán Hàn Inox 304 thật và giả?

Để đảm bảo an toàn cho dự án, người dùng cần lưu ý các dấu hiệu nhận biết hàng chất lượng:

• Độ đồng nhất của mấu hàn: Tán đạt chuẩn DIN 929 có 3 mấu hàn dập máy sắc sảo, độ cao tuyệt đối bằng nhau. Hàng gia công kém thường mấu hàn bị vẹt hoặc không đều.
• Kiểm tra ren bằng Gauge: Sử dụng dưỡng đo ren M4-6H để kiểm tra, bu lông phải đi vào trơn tru, không có cảm giác sượng hay kẹt ren.
• Chứng nhận vật liệu: Sản phẩm chính hãng tại Mecsu luôn có hồ sơ chứng minh mác thép Inox 304, không bị rỉ sét khi thử nghiệm phun muối.

12. Thông tin giá cả và địa chỉ cung ứng vật tư Mecsu tin cậy?

a. Giá bán tham khảo: 1,190 đ / Cái (Giá đã bao gồm thuế VAT)

Mecsu cam kết mang đến mức giá tối ưu nhất cho dòng tán hàn Inox 304. Chúng tôi có chính sách chiết khấu sâu cho các nhà máy sản xuất tủ điện, xưởng cơ khí hoặc các đơn vị thầu dự án dầu khí cần số lượng hàng lớn.

b. Tại sao khách hàng nên lựa chọn Mecsu?

• Nhanh Chóng: Quy trình xử lý đơn hàng chuyên nghiệp, giao hàng thần tốc.
• Đúng & Đủ: Đảm bảo chính xác về quy cách kỹ thuật và số lượng theo yêu cầu.
• Kịp Thời: Luôn có sẵn tồn kho lớn cho các mã hàng DIN 929, không làm gián đoạn sản xuất.

ĐẶT MUA TÁN HÀN LỤC GIÁC TẠI ĐÂY

13. Giải đáp thắc mắc thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 M4

a. Tôi có thể dùng máy hàn que thông thường để hàn tán M4 không?

Không nên. Máy hàn que khó kiểm soát nhiệt lượng cho linh kiện nhỏ như M4, dễ gây chảy hoàn toàn thân tán hoặc làm hỏng ren. Tốt nhất nên dùng máy hàn điểm (Spot welding) hoặc máy hàn đính chuyên dụng.

b. Tại sao tán hàn Inox 304 của tôi bị hút nam châm sau khi hàn?

Đây là hiện tượng bình thường. Quá trình gia công nguội (dập mấu hàn) và tác động của nhiệt độ cao khi hàn làm cấu trúc tinh thể của Inox 304 biến đổi một phần sang mactenxit, gây ra từ tính nhẹ. Điều này không làm giảm khả năng chống rỉ của sản phẩm.

c. Làm sao để tán không bị lệch khỏi lỗ định vị khi hàn?

Kỹ thuật viên nên sử dụng các chốt định vị bằng vật liệu cách điện (như gốm) đặt giữa lỗ phôi và tán hàn để giữ tâm luôn thẳng trong suốt quá trình ép điện cực.

d. Bước ren 0.7mm của tán M4 có phổ biến không?

Có, đây là bước ren thô tiêu chuẩn quốc tế cho kích thước M4. Hầu hết các loại bu lông và vít M4 trên thị trường đều tương thích hoàn hảo với loại tán này.

e. Tán hàn Inox 304 có cần sơn phủ sau khi hàn không?

Với bản chất chống rỉ sẵn có của Inox 304, bạn không cần sơn phủ. Tuy nhiên, nếu hàn lên phôi thép thường, bạn cần sơn lại vùng mối hàn để tránh rỉ sét lan từ phôi sang tán.

14. Dịch vụ tư vấn giải pháp kỹ thuật và chăm sóc khách hàng tại Mecsu

Tại Mecsu, chúng tôi hiểu rằng mỗi chi tiết nhỏ đều quyết định chất lượng của cả một công trình. Đội ngũ chuyên gia của Mecsu không chỉ bán sản phẩm, mà còn hỗ trợ bạn lựa chọn giải pháp thi công tối ưu nhất, giúp tiết kiệm chi phí và nâng cao độ bền cho sản phẩm của bạn.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Kiến thức mở rộng và kinh nghiệm xử lý hiện trường từ chuyên gia

a. Câu chuyện thực tế: Khắc phục sự cố rung lắc cho hệ thống lọc dầu

Một đối tác của chúng tôi trong ngành dầu khí từng gặp vấn đề với các vít bắt bảng cảm biến thường xuyên bị lỏng do máy bơm rung động mạnh. Giải pháp thay thế bằng Tán Hàn Inox 304 M4 đã giải quyết triệt để tình trạng này. Mối nối hàn giúp cố định vít chắc chắn, không còn hiện tượng rơi ốc vào khoang máy, đảm bảo an toàn vận hành tuyệt đối.

b. Lời khuyên từ Kỹ sư cơ khí

“Khi làm việc với tán hàn M4, chìa khóa nằm ở áp lực ép điện cực. Áp lực quá nhẹ sẽ gây tia lửa bắn tóe làm bẩn ren, áp lực quá mạnh sẽ làm biến dạng tán. Hãy dành thời gian căn chỉnh máy hàn trên mẫu thử trước khi bắt đầu sản xuất hàng loạt.” — Kỹ sư giải pháp Mecsu.

c. Tài liệu tham chiếu

Thông tin bài viết được tổng hợp từ các nguồn đáng tin cậy:

• Tiêu chuẩn quốc tế DIN 929 dành cho đai ốc hàn lục giác.
• Thông số vật lý thép không gỉ từ hiệp hội AISI.
• Báo cáo kiểm định chất lượng định kỳ tại phòng Lab đối tác của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ thuật Mecsu

Chúng tôi luôn nỗ lực mang đến những kiến thức giá trị và vật tư chuẩn mực cho cộng đồng kỹ thuật Việt Nam.
