Tán Khía Inox 304 DIN6923 M10

Phân Tích Chi Tiết Đặc Tính Kỹ Thuật Tán Khía Inox 304 DIN6923 M10

Mục Lục

1. 1. Tán Khía Inox 304 DIN6923 M10 là gì và vai trò khóa ren chủ động?
2. 2. Bảng thông số kích thước và dữ liệu kỹ thuật Đai Ốc Khía M10
3. 3. Cấu trúc hình học và quy chuẩn chế tạo dòng Tán Khía Inox M10
4. 4. Tại sao vật liệu Inox 304 là lựa chọn hàng đầu cho độ bền công nghiệp?
5. 5. Cơ chế ma sát răng cưa và khả năng chịu tải của Tán Khía M10
6. 6. Tổng quan về các dòng đai ốc vành rộng trên thị trường hiện nay?
7. 7. Phân tích lợi điểm và những lưu ý quan trọng khi vận hành Tán Khía M10
8. 8. Các hệ thống và dự án quy mô lớn ứng dụng Tán Khía Inox M10?
9. 9. Giới hạn chịu nhiệt và tính ổn định của thép không gỉ 304
10. 10. Phương pháp lắp đặt tiêu chuẩn để tối ưu hóa lực kẹp mối nối
11. 11. Kinh nghiệm kiểm chứng chất lượng Tán Khía Inox 304 tại hiện trường?
12. 12. Báo giá chi tiết và năng lực cung ứng linh kiện tại Mecsu?
13. 13. Các câu hỏi thường gặp (FAQ) về Tán Khía Lục Giác Inox 304 DIN6923 M10
14. 14. Hệ thống tư vấn giải pháp và hỗ trợ kỹ thuật chuyên sâu tại Mecsu
15. 15. Thông Tin Bổ Sung: Chia sẻ kinh nghiệm thực tế từ các kỹ sư cơ khí

1. Tán Khía Inox 304 DIN6923 M10 là gì và vai trò khóa ren chủ động?

Tán Khía Inox 304 DIN6923 M10 (đai ốc lục giác có vành răng cưa) là dòng linh kiện cơ khí hạng nặng được thiết kế để thay thế sự kết hợp của đai ốc rời và vòng đệm. Với đường kính ren 10mm, sản phẩm này tạo ra lực ép mạnh mẽ và khả năng chống tự tháo tuyệt đối nhờ các răng khía sắc sảo ở mặt đáy vành.

Tuân thủ nghiêm ngặt tiêu chuẩn DIN 6923, mẫu tán này cực kỳ phổ biến trong các liên kết yêu cầu độ an toàn cao, nơi mà sự rung động hoặc chuyển động cơ học liên tục có thể khiến các loại đai ốc thông thường bị nới lỏng. Kích thước M10 mang lại sự vững chãi cho các khung thép, bồn bể công nghiệp và các kết cấu cơ khí chịu tải trọng trung bình đến lớn.

2. Bảng thông số kích thước và dữ liệu kỹ thuật Đai Ốc Khía M10

D: Đường kính lòng ren (10mm)

S: Kích thước khóa vặn (15mm)

dc: Đường kính vành khía (21.8mm)

Thông số kỹ thuật	Giá trị chi tiết
Mã đơn hàng tại Mecsu	0060996
Mã linh kiện (MPN)	N02M1001H00
Hệ thống đo lường	Met
Kích thước ren (D)	M10
Bước ren tiêu chuẩn	1.5 mm
Kích thước lục giác (S)	15 mm
Chiều cao đai ốc (h)	10 mm
Đường kính vành (dc)	21.8 mm
Chất liệu cấu thành	Inox 304 (Thép không gỉ)
Quy cách sản xuất	DIN 6923
Lĩnh vực chuyên dụng	Đóng Tàu – Dự Án Dầu Khí
Đơn giá tham khảo	1,523 đ / Cái

3. Cấu trúc hình học và quy chuẩn chế tạo dòng Tán Khía Inox M10

Thiết kế của Tán Khía DIN 6923 M10 được tính toán tỉ mỉ để tối ưu hóa khả năng lắp ghép:

• Vành đệm tích hợp (Integrated Flange): Với độ rộng 21.8mm, phần vành này đóng vai trò như một long đền phẳng loại lớn, giúp dàn trải áp lực siết lên bề mặt vật liệu, tránh hiện tượng biến dạng tại lỗ khoan.
• Hệ răng khía chống xoay: Các rãnh răng cưa phía dưới được dập nổi theo chiều nghiêng một hướng, tạo ra ma sát cơ học cực mạnh khi chạm vào bề mặt phôi, ngăn chặn hoàn toàn việc đai ốc bị xoay ngược.
• Thân lục giác S15: Kích thước 15mm tiêu chuẩn cho phép sử dụng các loại cờ lê, đầu tuýp thông dụng một cách chắc chắn, không bị trượt cạnh.

Sản phẩm đạt độ hoàn thiện cao với bề mặt sáng mờ đặc trưng của inox, không có ba-via, đảm bảo an toàn cho người thi công.

4. Tại sao vật liệu Inox 304 là lựa chọn hàng đầu cho độ bền công nghiệp?

Việc sử dụng Inox 304 mang lại cho tán khía M10 những đặc tính vật lý vượt trội:

• Kháng hóa chất và oxy hóa: Hoạt động ổn định trong các môi trường có độ ẩm cao, tiếp xúc với nước mưa hoặc các dung dịch hóa chất nhẹ mà không bị gỉ sét.
• Tính thẩm mỹ lâu dài: Không cần mạ kẽm như thép cacbon, Inox 304 giữ được độ sáng bóng và sạch sẽ trong suốt vòng đời sử dụng.
• Độ bền kéo ấn tượng: Khả năng chịu lực tốt, giúp duy trì sự ổn định cho các kết cấu chịu lực tải trọng lớn.

5. Cơ chế ma sát răng cưa và khả năng chịu tải của Tán Khía M10

Khả năng bám dính của tán M10 dựa trên nguyên lý khóa cơ học:

• Lực ngoạm sâu: Khi đạt đến momen siết tiêu chuẩn, răng khía sẽ găm nhẹ vào bề mặt kim loại. Điều này tạo ra một “chốt chặn” tự nhiên chống lại các lực xoắn nảy sinh từ rung động của máy móc.
• Phân bổ ứng suất: Nhờ vành rộng, ứng suất kẹp không tập trung tại một điểm mà được chia đều, giúp bảo vệ an toàn cho các chi tiết nhôm hoặc thép mỏng.
• Tính ổn định: Sự kết hợp giữa ren hệ Met 1.5mm và vành khía giúp mối nối bền bỉ hơn gấp nhiều lần so với đai ốc lục giác thông thường.

6. Tổng quan về các dòng đai ốc vành rộng trên thị trường hiện nay?

Để lựa chọn đúng loại linh kiện, người dùng cần phân biệt các dòng đai ốc vành:

Phân chia theo tính năng:

• Tán Khía (Serrated Flange Nuts): Có răng cưa chống tự tháo, phù hợp cho môi trường rung động mạnh (Loại M10 DIN 6923 này).
• Tán vành phẳng (Plain Flange Nuts): Mặt dưới nhẵn, chủ yếu dùng để tăng diện tích tiếp xúc mà không làm hỏng bề mặt vật liệu.

Phân chia theo mác thép:

• Dòng Inox (201, 304, 316): Ưu tiên tính chống ăn mòn.
• Dòng thép cường độ cao (8.8, 10.9): Ưu tiên khả năng chịu lực kéo cực lớn, thường dùng trong khung gầm ô tô.

7. Phân tích lợi điểm và những lưu ý quan trọng khi vận hành Tán Khía M10

Sản phẩm là giải pháp tối ưu cho nhiều bài toán lắp ghép nhưng cần sử dụng đúng cách:

Ưu thế:

• Rút ngắn công đoạn: Không cần lắp thêm long đền, giúp giảm số lượng linh kiện cần quản lý và đẩy nhanh tốc độ sản xuất hàng loạt.
• Hiệu quả chống lỏng vượt trội: Đặc biệt hữu ích cho các thiết bị di động hoặc máy công trình.
• Chi phí hợp lý: Với giá 1,523 đ, sản phẩm mang lại giá trị sử dụng lâu dài vượt xa chi phí đầu tư.

Hạn chế:

• Ảnh hưởng bề mặt: Răng khía có thể làm xước lớp sơn tĩnh điện hoặc lớp mạ của chi tiết máy.
• Độ cứng phôi: Hiệu quả khóa sẽ cao nhất khi mặt phôi có độ cứng thấp hơn hoặc bằng với tán inox.

8. Các hệ thống và dự án quy mô lớn ứng dụng Tán Khía Inox M10?

Kích thước M10 là “điểm ngọt” giữa sức mạnh và sự linh hoạt, thường xuyên xuất hiện trong:

• Công trình Năng lượng Mặt trời: Dùng để siết chặt các thanh rail nhôm và khung đỡ tấm pin chịu gió bão ngoài trời.
• Hệ thống Đường ống & PCCC: Cố định các giá treo ống (Pipe hangers) và đai ôm trong các tòa nhà cao tầng và nhà máy.
• Ngành Hàng hải & Dầu khí: Lắp ráp các thiết bị trên boong tàu, cầu cảng nơi chịu tác động liên tục của sóng biển và hơi muối.
• Cơ khí Xây dựng: Liên kết các cấu trúc giàn không gian, khung thép tiền chế nhẹ và các lan can inox.
• Chế tạo Máy thực phẩm: Sử dụng trong các dây chuyền đóng gói, bồn trộn chịu rung động cao yêu cầu tiêu chuẩn vệ sinh Inox 304.

9. Giới hạn chịu nhiệt và tính ổn định của thép không gỉ 304

Tán khía Inox 304 M10 có khả năng chịu đựng nhiệt độ khắc nghiệt đáng kinh ngạc. Trong điều kiện nhiệt độ cao lên đến gần 400 độ C, sản phẩm vẫn duy trì được cấu trúc tinh thể bền vững, không bị giòn hóa. Ngược lại, ở môi trường lạnh sâu, thép không gỉ 304 vẫn giữ được độ dẻo dai cần thiết, bảo vệ mối nối khỏi các vết nứt do ứng suất nhiệt, điều mà các loại thép thường mạ kẽm không thể đáp ứng được.

10. Phương pháp lắp đặt tiêu chuẩn để tối ưu hóa lực kẹp mối nối

Quy trình lắp đặt Tán Khía M10 cần sự cẩn trọng để đảm bảo ren không bị hư hại:

Các bước thực hiện:

• Vệ sinh ren: Lau sạch bụi kim loại trên bu lông M10 trước khi vặn tán vào.
• Vặn tay sơ bộ: Luôn bắt đầu bằng tay để đảm bảo tán vào đúng khớp ren, tránh hiện tượng ren bị lệch gây cháy ren inox.
• Siết lực bằng công cụ: Sử dụng cờ lê hoặc đầu tuýp 15mm. Siết cho đến khi vành khía ép sát vào phôi và đạt momen lực mong muốn.

Lưu ý:

• Do Inox có đặc tính tự dính (galling), nên siết với tốc độ vừa phải, tránh dùng máy siết xung lực quá mạnh ở tốc độ cao.

11. Kinh nghiệm kiểm chứng chất lượng Tán Khía Inox 304 tại hiện trường?

Để đảm bảo mua đúng hàng Inox 304 chính hãng, người dùng có thể áp dụng các mẹo sau:

• Quan sát răng khía: Hàng chất lượng tại Mecsu có hệ răng sắc nét, phân bổ đều 360 độ, không bị mòn hay lệch tâm.
• Kiểm tra từ tính: Inox 304 tiêu chuẩn sau gia công sẽ nhiễm từ rất nhẹ. Nếu nam châm hút mạnh như sắt, đó có thể là hàng inox 201 hoặc thép mạ.
• Độ dày vành: Vành 21.8mm phải có độ dày đồng nhất, không bị vênh, đảm bảo khi siết mặt tán áp phẳng hoàn toàn xuống phôi.

12. Báo giá chi tiết và năng lực cung ứng linh kiện tại Mecsu?

a. Báo giá tham khảo: 1,523 đ / Cái (Đã bao gồm VAT)

Mecsu cung cấp mức giá cạnh tranh nhất thị trường cho dòng sản phẩm đạt chuẩn DIN 6923. Đối với các đơn vị nhà thầu, xưởng cơ khí hoặc dự án cần số lượng lớn (vạn cái), chúng tôi luôn có chính sách chiết khấu ưu đãi và hỗ trợ giao hàng tận nơi.

b. Tại sao nên chọn Mecsu?

• Nhanh Chóng: Giao hàng thần tốc, đáp ứng tiến độ thi công khẩn cấp.
• Đúng & Đủ: Cam kết đúng mác thép, đúng quy cách và đủ số lượng theo đơn đặt hàng.
• Chuyên Nghiệp: Hệ thống quản lý kho bãi hiện đại, hạn chế tối đa sai sót đơn hàng.

ĐẶT MUA TÁN KHÍA INOX TẠI ĐÂY

13. Các câu hỏi thường gặp (FAQ) về Tán Khía Lục Giác Inox 304 DIN6923 M10

a. Bước ren 1.5mm trên tán M10 có lắp được với bu lông ren mịn không?

Không. Bước ren 1.5mm là ren thô tiêu chuẩn (Metric Coarse). Bạn cần sử dụng bu lông M10 có cùng bước ren 1.5mm để tránh làm hỏng hệ thống ren của cả hai chi tiết.

b. Có cần dùng thêm keo khóa ren (Loctite) khi đã dùng tán khía M10?

Thông thường là không cần thiết vì răng khía đã thực hiện rất tốt nhiệm vụ khóa cơ học. Tuy nhiên, trong các môi trường rung động cực kỳ đặc biệt, việc kết hợp thêm keo khóa ren sẽ tạo ra một liên kết “vĩnh cửu”.

c. Tại sao vành của tán M10 lại lớn hơn nhiều so với tán thường?

Kích thước 21.8mm được tính toán để thay thế hoàn toàn long đền phẳng. Vành rộng giúp phân tán áp lực, bảo vệ các vật liệu nền mềm như nhôm hoặc composite không bị nứt vỡ khi siết lực lớn.

d. Có thể sử dụng tán khía M10 cho các kết cấu chịu lực kéo trong xây dựng không?

Có, sản phẩm hoàn toàn đáp ứng được. Tuy nhiên, kỹ sư cần tính toán tải trọng làm việc an toàn dựa trên đặc tính của thép Inox 304 để đảm bảo hệ số an toàn cho công trình.

e. Tán khía có thể tái sử dụng bao nhiêu lần?

Bạn có thể tái sử dụng từ 2-3 lần nếu răng khía vẫn còn độ sắc. Nếu răng khía đã bị mòn hoặc phẳng đi do siết quá mạnh vào phôi cứng, khả năng chống tự tháo sẽ giảm sút đáng kể, khi đó bạn nên thay mới.

14. Hệ thống tư vấn giải pháp và hỗ trợ kỹ thuật chuyên sâu tại Mecsu

Mecsu tự hào là người bạn đồng hành của các kỹ sư hiện trường. Chúng tôi không chỉ cung cấp vật tư mà còn hỗ trợ giải quyết các bài toán lắp ghép hóc búa nhất. Nếu dự án của bạn đang gặp khó khăn trong việc lựa chọn loại đai ốc cho môi trường biển hay rung động cao, hãy để đội ngũ chuyên gia Mecsu tư vấn giải pháp tối ưu nhất.

Trụ sở chính: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài tư vấn: 1800 8137

Email hỗ trợ: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung: Chia sẻ kinh nghiệm thực tế từ các kỹ sư cơ khí

a. Chuyện nghề: Những chiếc bồn chứa trong nhà máy hóa chất

Trong một dự án bảo trì bồn chứa hóa chất, việc sử dụng đai ốc thường kết hợp long đền rời đã gây ra tình trạng rò rỉ nhẹ do các mối nối bị nới lỏng bởi rung động của máy bơm. Sau khi đội ngũ kỹ thuật thay thế sang Tán Khía Inox 304 M10, các liên kết đã trở nên ổn định tuyệt đối, giúp nhà máy tiết kiệm hàng trăm triệu đồng chi phí bảo trì định kỳ hàng năm.

b. Lời khuyên chuyên gia

“Khi làm việc với kích thước M10, lực siết là rất lớn. Để tránh hiện tượng kẹt ren (seizing), hãy đảm bảo ren sạch sẽ và nếu có thể, hãy bôi một lớp mỡ cực mỏng lên ren bu lông trước khi vặn tán. Điều này giúp quá trình tháo lắp sau này trở nên dễ dàng hơn nhiều.” — Kỹ sư trưởng tại Mecsu.

c. Tài liệu tham chiếu

Thông tin bài viết được trích xuất từ:

• Thông số tiêu chuẩn kỹ thuật DIN 6923 dành cho Flange Nuts.
• Báo cáo kiểm nghiệm vật liệu Inox 304 tại các trung tâm đo lường uy tín.
• Dữ liệu thi công thực tế từ các đối tác lắp đặt bồn bể và đường ống công nghiệp của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ thuật Mecsu

Mecsu cam kết thông tin minh bạch, chất lượng chuẩn mực cho mọi niềm tin của khách hàng.

(Tìm hiểu thêm về các tiêu chuẩn vật tư tại Trang chủ Mecsu)

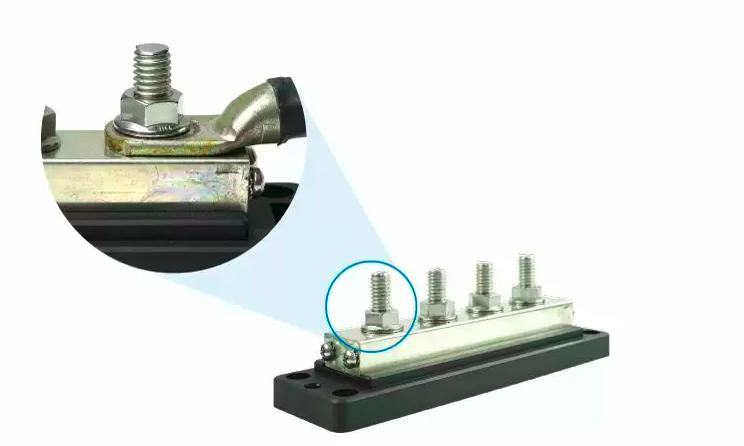

Lưu ý: Hình ảnh chỉ mang tính chất minh họa kiểu dáng chung. Tùy vào lô sản xuất, chi tiết răng khía và độ bóng bề mặt có thể có sự khác biệt nhỏ nhưng luôn đảm bảo thông số kích thước và mác thép chuẩn DIN 6923.
