Tán Khía Inox 304 DIN6923 M4

Đánh Giá Chi Tiết Kỹ Thuật Tán Khía Inox 304 DIN6923 M4

Mục Lục

1. 1. Tán Khía Inox 304 DIN6923 M4 là gì và ưu thế chống tự tháo?
2. 2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Khía M4
3. 3. Thiết kế vật lý và tiêu chuẩn sản xuất của Tán Khía Inox M4
4. 4. Lợi ích từ chất liệu Inox 304 đối với độ bền và thẩm mỹ công nghiệp?
5. 5. Cơ chế bám dính và khả năng phân bổ lực kẹp của Tán Khía M4
6. 6. Hệ thống phân loại và các quy chuẩn kỹ thuật đai ốc vành rộng hiện nay?
7. 7. Phân tích lợi thế và những lưu ý kỹ thuật khi sử dụng Tán Khía M4
8. 8. Những dự án và lĩnh vực nào cần đến sự hỗ trợ của Tán Khía Inox M4?
9. 9. Đặc tính chịu nhiệt và giới hạn biến dạng của dòng thép không gỉ 304
10. 10. Hướng dẫn lắp đặt tiêu chuẩn giúp tối ưu hóa liên kết ren
11. 11. Cách thức kiểm chứng Tán Khía Inox 304 chính hãng và hàng kém phẩm chất?
12. 12. Báo giá tham khảo và hệ thống cung ứng linh kiện Mecsu chuyên nghiệp?
13. 13. Các câu hỏi thường gặp (FAQ) về Tán Khía Lục Giác Inox 304 DIN6923 M4
14. 14. Dịch vụ tư vấn giải pháp kỹ thuật và hỗ trợ dự án tại Mecsu
15. 15. Thông Tin Bổ Sung và chia sẻ thực chiến từ đội ngũ kỹ sư hiện trường

1. Tán Khía Inox 304 DIN6923 M4 là gì và ưu thế chống tự tháo?

Tán Khía Inox 304 DIN6923 M4 (hay còn gọi là đai ốc vành rộng có răng cưa) là linh kiện lắp xiết thông minh được thiết kế tích hợp sẵn một vòng đệm liền thân phía dưới. Điểm đặc biệt nằm ở bề mặt vành có các răng khía sắc sảo, giúp đai ốc tự khóa chặt vào bề mặt phôi khi được siết căng.

Với kích thước ren siêu nhỏ M4, sản phẩm tuân thủ tiêu chuẩn DIN 6923, cho phép thay thế hoàn toàn sự kết hợp giữa đai ốc thường và vòng đệm vênh. Thiết kế này không chỉ giúp rút ngắn thời gian lắp ráp mà còn mang lại khả năng chống rung động vượt trội, cực kỳ phù hợp cho các thiết bị điện tử, khung giá đỡ năng lượng mặt trời và các kết cấu cơ khí chính xác.

2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Khía M4

D: Đường kính ren trong (4mm)

S: Kích thước lục giác vặn (7mm)

dc: Đường kính vành khía (10mm)

Hạng mục thông số	Giá trị chi tiết
Mã đơn hàng Mecsu	0075244
Mã linh kiện (MPN)	N02M0401H00
Size Ren (D)	M4
Bước ren (Hệ Met)	0.7 mm
Khóa vặn (S)	7 mm
Chiều cao tổng thể	4.5 mm
Đường kính vành (dc)	10 mm
Thành phần cấu tạo	Inox 304 (Thép không gỉ)
Tiêu chuẩn kỹ thuật	DIN 6923
Nguồn gốc	Trung Quốc
Phân khúc ứng dụng	Đóng Tàu – Dự Án Dầu Khí
Giá niêm yết	332 đ / Cái

3. Thiết kế vật lý và quy chuẩn chế tạo của Tán Khía Inox M4

Cấu trúc của Tán Khía DIN 6923 M4 được tối ưu hóa cho mục đích kẹp chặt an toàn:

• Vành rộng (Flange): Với đường kính 10mm, vành rộng đóng vai trò như một vòng đền phẳng tích hợp, giúp dàn trải áp lực lên bề mặt chi tiết, bảo vệ phôi không bị biến dạng.
• Răng khía chống trượt (Serrations): Các rãnh răng cưa phía dưới vành được thiết kế hướng ngược chiều vặn ra, tạo ra lực ma sát cơ học cực lớn để ngăn đai ốc bị lỏng do rung chấn.
• Thân lục giác S7: Kích thước khóa 7mm chuẩn xác giúp việc sử dụng cờ lê hoặc đầu tuýp trở nên dễ dàng và chắc chắn.

Nhờ quy trình dập nguội hiện đại từ thép không gỉ 304, sản phẩm có độ chính xác ren tuyệt đối và bề mặt hoàn thiện trơn nhẵn, không ba-via.

4. Lợi ích từ chất liệu Inox 304 đối với độ bền và thẩm mỹ công nghiệp?

Sử dụng Inox 304 làm vật liệu nền cho tán khía mang lại giá trị sử dụng lâu dài:

• Kháng ăn mòn ưu việt: Bảo vệ mối liên kết khỏi sự tấn công của oxy hóa trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất nhẹ.
• Độ bóng tự nhiên: Sản phẩm giữ được vẻ ngoài trắng sáng, chuyên nghiệp theo thời gian mà không cần lớp mạ bảo vệ.
• Tính chất phi từ tính: Phù hợp cho các ứng dụng trong ngành điện tử và thiết bị y tế nhạy cảm.

5. Cơ chế bám dính và khả năng phân bổ lực kẹp của Tán Khía M4

Tán khía M4 vận hành dựa trên cơ chế khóa cơ học chủ động:

• Nguyên lý “Bite-in”: Khi siết chặt, các răng khía sẽ “ngoạm” nhẹ vào bề mặt vật liệu kim loại. Điều này ngăn chặn hiện tượng xoay ngược của đai ốc ngay cả dưới tác động của rung động tần số cao.
• Tăng diện tích tiếp xúc: Phần vành rộng 10mm giúp tăng diện tích chịu tải gấp nhiều lần so với tán lục giác thường, cực kỳ hữu ích khi lắp ráp trên các lỗ phôi bị rộng hoặc bề mặt không phẳng.
• Lực kẹp ổn định: Nhờ tính đàn hồi nhẹ của vành rộng, lực kẹp được duy trì ổn định hơn, giảm thiểu rủi ro mỏi mối nối.

6. Hệ thống phân loại và các quy chuẩn kỹ thuật đai ốc vành rộng hiện nay?

Trong ngành lắp xiết, đai ốc vành rộng được chia thành nhiều dòng tùy theo nhu cầu kỹ thuật:

Phân loại theo bề mặt vành:

• Tán Khía (Serrated Flange Nut): Có răng cưa để chống tự tháo. Đây là loại chúng ta đang đề cập (DIN 6923).
• Tán vành phẳng (Plain Flange Nut): Không có răng khía, dùng để phân bổ lực mà không làm trầy xước bề mặt phôi.

Phân loại theo tiêu chuẩn vật liệu:

• Inox 304/316: Dùng cho môi trường ăn mòn, đóng tàu, thực phẩm.
• Thép cacbon (Cấp bền 8, 10, 12): Thường được mạ kẽm hoặc nhuộm đen, ưu tiên cho các kết cấu chịu lực kéo cực lớn trong ô tô.

7. Phân tích lợi thế và những lưu ý kỹ thuật khi sử dụng Tán Khía M4

Sản phẩm mang lại sự tiện lợi vượt trội nhưng cần lưu ý cách thức ứng dụng:

Thế mạnh:

• Tiết kiệm linh kiện: Loại bỏ nhu cầu sử dụng long đền phẳng và long đền vênh rời, giúp quản lý kho đơn giản hơn.
• Giảm thời gian thi công: Thao tác lắp ráp nhanh hơn, tăng năng suất cho dây chuyền sản xuất hàng loạt.
• Khóa ren cơ học: Độ tin cậy chống tự tháo cao hơn so với dùng đai ốc thường.

Lưu ý cần biết:

• Trầy xước bề mặt: Do răng khía ngoạm vào phôi, sản phẩm có thể làm hỏng lớp sơn hoặc lớp mạ trên bề mặt chi tiết. Không nên dùng cho các vị trí yêu cầu thẩm mỹ bề mặt tuyệt đối sau khi tháo.
• Tái sử dụng: Hiệu quả khóa ren có thể giảm nhẹ sau nhiều lần tháo lắp do răng khía bị mòn.

8. Những dự án và lĩnh vực nào cần đến sự hỗ trợ của Tán Khía Inox M4?

Với kích cỡ nhỏ gọn và khả năng chịu môi trường tốt, Tán Khía M4 là linh kiện không thể thiếu trong:

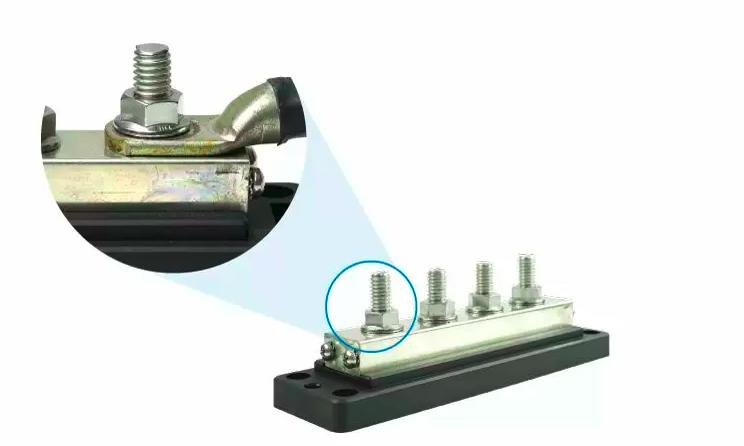

• Sản xuất Tủ Điện & Viễn Thông: Cố định các thanh ray, bảng mạch và thiết bị bên trong tủ điện inox nơi thường xuyên có rung động từ dòng điện.
• Năng Lượng Mặt Trời: Sử dụng trong các kẹp giữa (mid clamp) hoặc kẹp biên (end clamp) của các tấm pin mini hoặc hệ thống khung đỡ inox.
• Ngành Đóng Tàu: Lắp ráp các chi tiết bảng điều khiển, hộp bảo vệ thiết bị trên tàu thủy nhờ đặc tính kháng nước biển của Inox 304.
• Chế Tạo Máy In 3D & Robot: Giữ chặt các trục, động cơ bước và khung sườn nhôm định hình mà không sợ bị lỏng sau thời gian dài vận hành.
• Thiết Bị Gia Dụng Cao Cấp: Sử dụng trong máy pha cà phê, máy lọc nước và các thiết bị nhà bếp bằng thép không gỉ.

9. Đặc tính chịu nhiệt và giới hạn biến dạng của dòng thép không gỉ 304

Tán khía Inox 304 M4 có khả năng vận hành ổn định trong dải nhiệt độ rộng, từ môi trường âm sâu đến nhiệt độ cao khoảng 400 độ C mà không làm mất đi các tính chất cơ lý cơ bản. Khác với các loại đai ốc thép mạ kẽm, Inox 304 duy trì được độ bền kéo và khả năng chống oxy hóa ngay cả khi lớp bề mặt bị răng khía cào xước, đảm bảo an toàn tuyệt đối cho các mối nối trong lò sấy hoặc thiết bị nhiệt công nghiệp.

10. Hướng dẫn lắp đặt tiêu chuẩn giúp tối ưu hóa liên kết ren

Để đạt được hiệu quả chống tự tháo tốt nhất cho đai ốc DIN 6923 M4, hãy tuân thủ các bước sau:

Quy trình thực hiện:

• Vệ sinh ren: Đảm bảo bu lông M4 không bị dính bẩn hoặc dầu mỡ quá nhiều để răng khía có thể tiếp xúc trực tiếp với phôi.
• Vặn tay ban đầu: Xoay tán vào bu lông bằng tay cho đến khi mặt khía chạm vào bề mặt chi tiết.
• Siết đúng momen: Sử dụng đầu tuýp 7mm và siết với lực vừa đủ. Bạn sẽ cảm nhận được tiếng động nhẹ khi các răng khía bắt đầu ngoạm vào vật liệu.

Lời khuyên:

• Tránh siết quá lực (over-torque) vì kích thước M4 khá nhỏ, có thể gây đứt bu lông hoặc làm cháy ren inox.

11. Cách thức kiểm chứng Tán Khía Inox 304 chính hãng và hàng kém phẩm chất?

Người dùng cần tỉnh táo để phân biệt hàng Inox 304 thật với các loại thép mạ giả inox:

• Kiểm tra răng khía: Hàng chính hãng tại Mecsu có hệ thống răng khía sắc, đều màu và không bị mờ nhạt.
• Thử nghiệm từ tính: Inox 304 sau khi gia công nguội có thể nhiễm từ nhẹ, nhưng lực hút nam châm sẽ rất yếu so với thép thường.
• Độ tinh xảo của vành: Vành rộng 10mm phải tròn đều, không bị lệch tâm so với lỗ ren, đảm bảo phân bổ lực cân bằng.

12. Báo giá tham khảo và hệ thống cung ứng linh kiện Mecsu chuyên nghiệp?

a. Giá bán tham khảo: 332 đ / Cái (Giá đã bao gồm VAT)

Đây là mức giá cực kỳ cạnh tranh cho dòng sản phẩm Inox 304 đạt chuẩn DIN 6923. Đối với các đơn vị sản xuất linh kiện điện tử, xưởng gia công inox hoặc các nhà thầu cơ điện cần số lượng lớn, vui lòng liên hệ trực tiếp để nhận báo giá sỉ với mức chiết khấu hấp dẫn nhất.

b. Tại sao Mecsu là đối tác tin cậy?

• Nhanh Chóng: Quy trình xử lý đơn hàng tối ưu, sẵn sàng giao hàng ngay trong ngày.
• Chất Lượng Chứng Minh: Mọi linh kiện đều đạt chuẩn kỹ thuật quốc tế, có đầy đủ thông tin xuất xứ.
• Đủ – Kịp Thời: Đáp ứng mọi số lượng từ nhỏ lẻ đến dự án lớn, đảm bảo tiến độ công việc của khách hàng.

ĐẶT MUA TÁN KHÍA INOX TẠI ĐÂY

13. Các câu hỏi thường gặp (FAQ) về Tán Khía Lục Giác Inox 304 DIN6923 M4

a. Tôi có cần sử dụng thêm long đền vênh khi đã dùng tán khía M4 không?

Không cần thiết. Thiết kế răng khía của DIN 6923 đã thực hiện chức năng chống tự tháo hiệu quả hơn cả long đền vênh truyền thống, giúp bạn tiết kiệm chi phí và thời gian lắp đặt.

b. Tán khía có làm hỏng bề mặt nhôm định hình không?

Các răng khía sẽ để lại vết hằn nhẹ trên bề mặt nhôm (vốn mềm hơn inox). Tuy nhiên, chính những vết hằn này giúp tạo ra liên kết chống trượt cực kỳ an toàn cho kết cấu nhôm.

c. Tại sao bước ren 0.7mm lại quan trọng?

Đây là bước ren thô tiêu chuẩn cho size M4. Việc sử dụng đúng bước ren đảm bảo tán khía ăn khớp hoàn hảo với các loại bu lông M4 thông dụng, tránh tình trạng kẹt ren hoặc cháy ren khi siết.

d. Có thể tái sử dụng tán khía inox nhiều lần không?

Có thể tái sử dụng, nhưng cần kiểm tra xem các răng khía còn sắc hay không. Nếu răng khía đã bị mòn phẳng, khả năng chống tự tháo sẽ không còn đảm bảo như lúc mới.

e. Tán khía M4 có chịu được lực rung động trong động cơ không?

Có, đây chính là ứng dụng thế mạnh của sản phẩm. Cơ chế răng khía giúp đai ốc bám trụ vững chắc ngay cả khi thiết bị hoạt động liên tục với tần suất rung động cao.

14. Dịch vụ tư vấn giải pháp kỹ thuật và hỗ trợ dự án tại Mecsu

Mecsu không chỉ cung cấp vật tư, chúng tôi mang đến giải pháp lắp ghép tối ưu cho mọi bản vẽ kỹ thuật. Nếu bạn đang tìm kiếm loại tán phù hợp cho tấm pin mặt trời hay vỏ tủ điện inox, đội ngũ kỹ thuật Mecsu luôn sẵn lòng đồng hành và tư vấn chuyên sâu 24/7.



Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài hỗ trợ: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung và chia sẻ thực chiến từ đội ngũ kỹ sư hiện trường

a. Chuyện nghề: Bài học từ những bộ khung đèn đường LED

Trong một dự án lắp đặt đèn đường công nghiệp ngoài trời, việc sử dụng tán lục giác thường đã khiến nhiều bộ đèn bị lỏng vít sau vài tháng do gió bão rung lắc. Sau khi chuyển sang sử dụng Tán Khía Inox 304 M4, toàn bộ hệ thống đã đứng vững qua nhiều mùa mưa bão mà không cần bảo trì siết lại ốc, giúp đơn vị thi công giảm thiểu đáng kể chi phí vận hành.

b. Lời khuyên chuyên môn

“Khi lắp ráp tán khía trên bề mặt inox, hãy ưu tiên dùng tay vặn nhẹ vài vòng đầu để đảm bảo ren đã vào đúng khớp trước khi dùng máy siết, tránh hiện tượng cháy ren do ma sát giữa hai bề mặt inox cùng chất liệu.” — Kỹ sư lắp xiết tại Mecsu.

c. Tài liệu tham chiếu kỹ thuật

Nội dung được biên soạn dựa trên các tiêu chuẩn uy tín:

• Tiêu chuẩn DIN 6923 dành cho Hexagon nuts with flange (Kích thước và yêu cầu kỹ thuật).
• Bảng thành phần hóa học thép không gỉ AISI 304.
• Dữ liệu thực nghiệm thực tế từ các nhà thầu điện mặt trời đối tác của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Chúng tôi cam kết mang đến giá trị vật tư chuẩn xác và thông tin minh bạch nhất cho mọi dự án của bạn.

(Tìm hiểu thêm về hành trình cung ứng vật tư của chúng tôi tại Trang chủ Mecsu)

Lưu ý: Hình ảnh minh họa kiểu dáng đặc trưng của dòng tán khía. Tùy theo đợt sản xuất, độ bóng bề mặt có thể có sự khác biệt nhẹ nhưng các thông số kỹ thuật và chất lượng mác thép luôn đạt chuẩn DIN 6923.
