Tán Inox 304 DIN934 M20

Phân tích CHIỀU SÂU về Đai ốc Lục giác Inox 304 DIN934 M20 – Giải pháp cho Liên kết Siêu Tải trọng

Mục Lục

1. 1. Đai ốc Inox 304 DIN934 M20 là gì và có đặc điểm gì nổi bật?
2. 2. Thông số kỹ thuật chi tiết của Tán Inox 304 M20
3. 3. Cấu tạo của Đai ốc Inox 304 M20 gồm những phần nào?
4. 4. Ý nghĩa các ký hiệu trên Đai ốc A2-70 là gì?
5. 5. Cường độ chịu lực của Tán Inox 304 M20 (A2-70) là bao nhiêu?
6. 6. Phân loại Đai ốc Inox 304 theo hình dạng như thế nào?
7. 7. Ưu và nhược điểm của Đai ốc Inox 304 DIN934 M20 là gì?
8. 8. Đai ốc Inox 304 M20 được ứng dụng trong những lĩnh vực nào?
9. 9. Đai ốc Inox 304 có chịu được nhiệt độ cao không?
10. 10. Hướng dẫn lắp đặt và tháo gỡ Đai ốc Inox 304 đúng cách?
11. 11. Làm thế nào để phân biệt Tán Inox 304 chính hãng với hàng giả?
12. 12. Giá bán & gợi ý mua Đai ốc Inox 304 DIN934 M20 chính hãng ở đâu?
13. 13. Những câu hỏi thường gặp về Tán Inox 304 DIN934 M20
14. 14. Liên hệ và hỗ trợ tư vấn về Phụ kiện Lắp xiết Công Nghiệp
15. 15. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế từ Mecsu

1. Đai ốc Inox 304 DIN934 M20 là gì và có đặc điểm gì nổi bật?

Đai ốc Inox 304 DIN934 M20 là một chi tiết lắp xiết cỡ rất lớn, đóng vai trò then chốt trong việc tạo ra các liên kết tháo lắp được, chịu tải trọng ở mức độ vượt trội. Sản phẩm này được chế tạo theo tiêu chuẩn công nghiệp DIN 934. Vật liệu chính là thép không gỉ chất lượng cao, nhóm Austenitic, cụ thể là Inox 304 (mác thép A2), nổi tiếng với khả năng chống ăn mòn tuyệt vời trong hầu hết các môi trường công nghiệp và tự nhiên.

Kích thước M20 (đường kính ren 20mm) là một trong những kích thước đai ốc Inox lớn nhất thường được sử dụng. Nó được chọn cho các ứng dụng yêu cầu lực siết khổng lồ và khả năng chịu tải trọng kết cấu ở mức tối đa. Đai ốc M20 Inox 304 là sự kết hợp lý tưởng giữa độ bền cơ học cao nhất và đặc tính chống gỉ sét tuyệt vời, làm cho nó trở thành lựa chọn hàng đầu trong các dự án cơ sở hạ tầng và công nghiệp nặng.

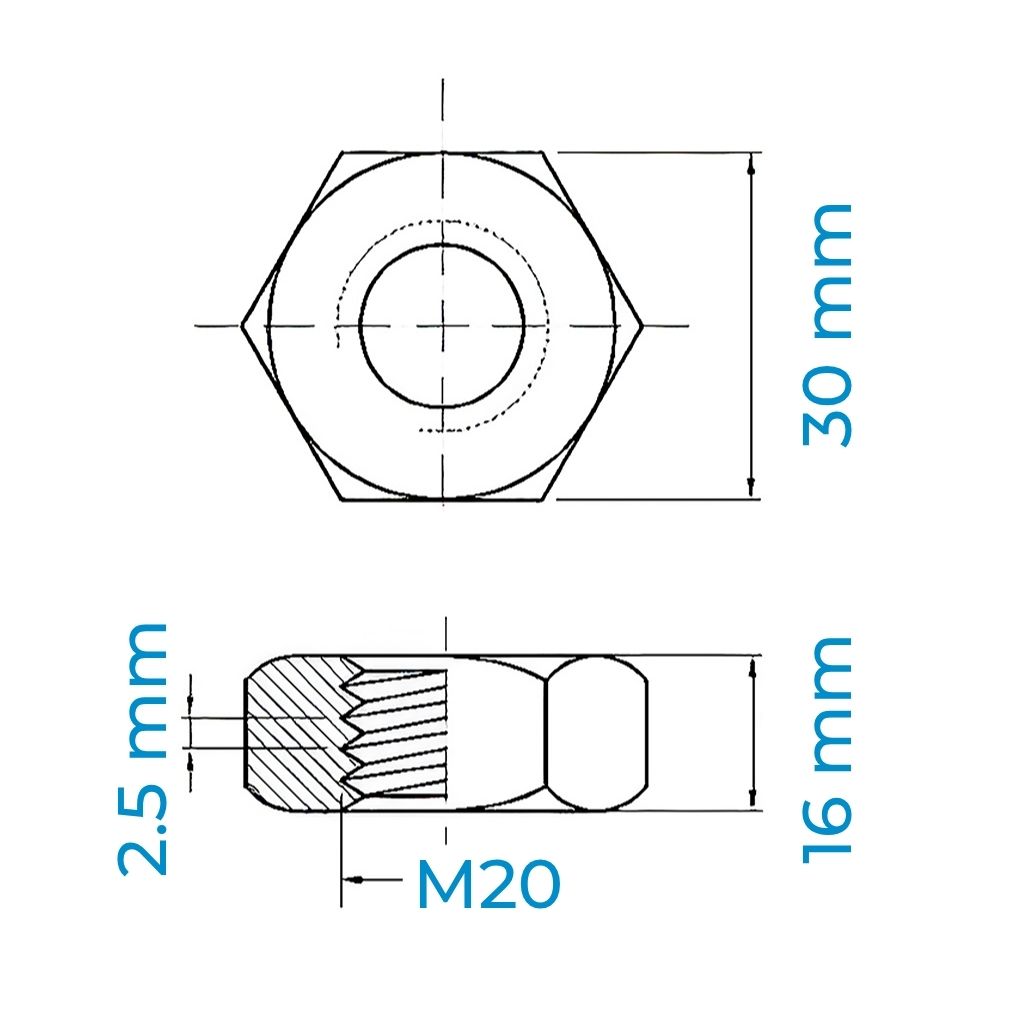

2. Thông số kỹ thuật chi tiết của Tán Inox 304 M20

d: Đường kính ren

m: Độ dày

s: Size khóa

Thông số	Giá trị
Mã đặt hàng	0043678
Mã sản phẩm	N01M2001H00
Hệ kích thước	Met
Loại sản phẩm	Tán Lục Giác Tiêu chuẩn
Tiêu chuẩn	DIN 934
Size ren (d)	M20
Bước ren	2.5 mm
Độ dày (m)	16 mm
Size khóa (s)	30 mm
Loại Ren	Thô
Chiều Ren	Ren Phải
Vật liệu	Inox 304 (A2)
Xuất xứ	Trung Quốc

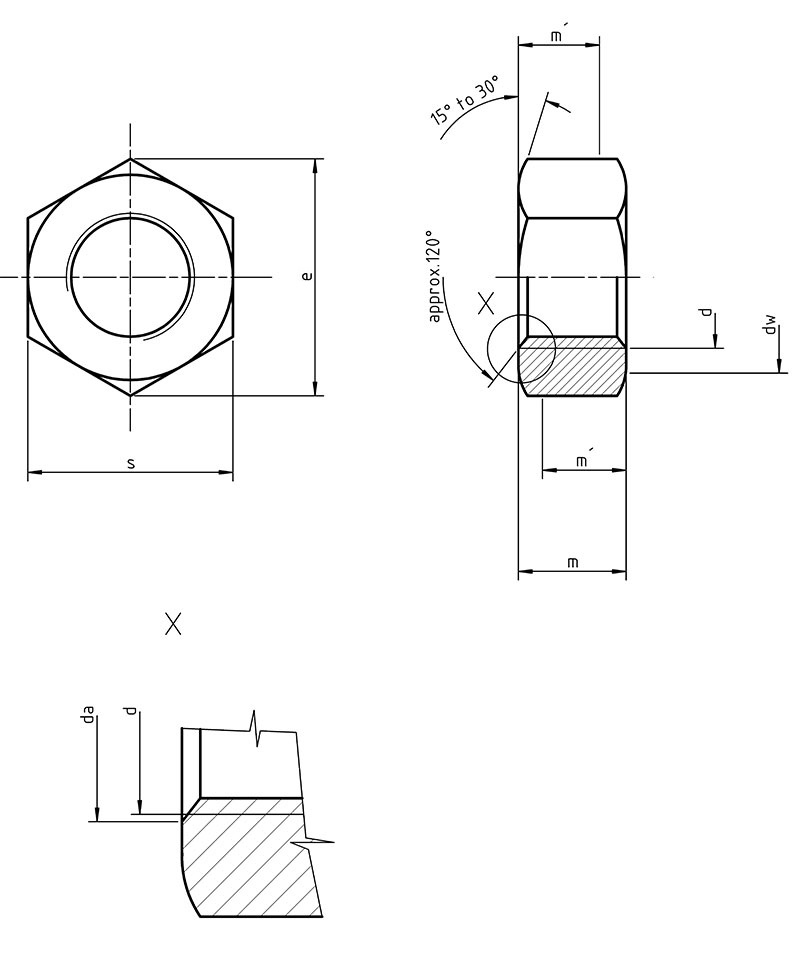

3. Cấu tạo của Đai ốc Inox 304 M20 gồm những phần nào?

Đai ốc Inox 304 M20 có cấu tạo được tối ưu hóa cho liên kết chịu tải cực lớn:

• Thân đai ốc: Có hình dạng lục giác tiêu chuẩn, với kích thước khóa 30mm. Kích thước này đòi hỏi dụng cụ siết lực chuyên dụng (cờ lê lực lớn, dụng cụ nhân mô-men xoắn) để đạt được lực siết cần thiết. Chiều dày (Độ dày) theo tiêu chuẩn DIN 934 là 16mm, được thiết kế để đảm bảo độ bền cơ học cao nhất, ngăn ngừa mọi biến dạng ren hoặc nứt vỡ dưới lực căng cực đại.
• Lỗ ren: Ren trong được tiện theo hệ Mét, kích thước M20 với bước ren 2.5 mm (ren thô). Lỗ ren được gia công với độ chính xác cao để đảm bảo sự ăn khớp hoàn hảo với bulong M20, tạo ra một mối ghép kín khít và cực kỳ chắc chắn.

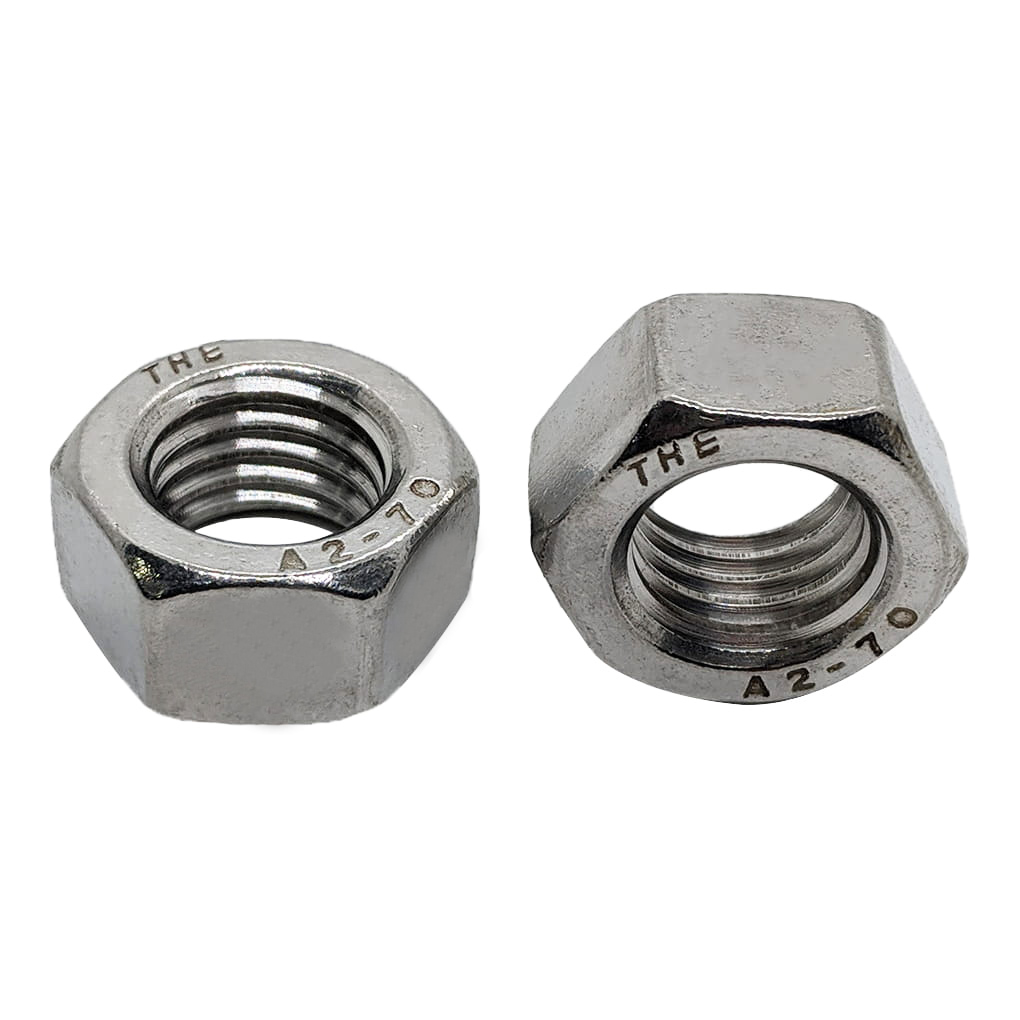

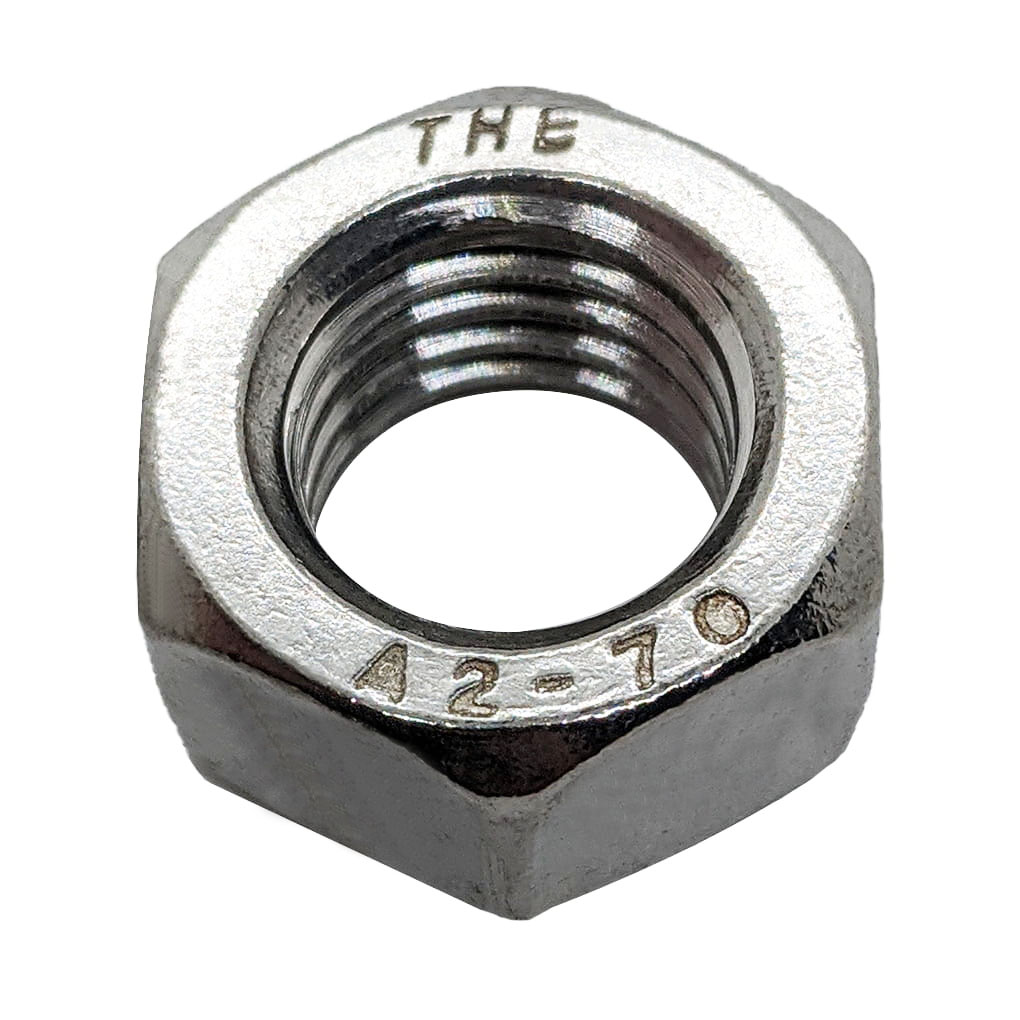

4. Ý nghĩa các ký hiệu trên Đai ốc A2-70 là gì?

Ký hiệu A2-70 xác định vật liệu và cấp bền, là thông tin quan trọng dù có thể không được dập nổi trên đai ốc M20:

• A2: Chỉ định nhóm vật liệu là thép không gỉ thuộc họ Austenitic, mã A2, tương đương với Inox 304.
• 70: Là chỉ số thể hiện giới hạn bền kéo tối thiểu, đạt mức 700 MPa (Megapascal). Giá trị này là căn cứ để kỹ sư tính toán khả năng chịu tải thực tế và độ an toàn của liên kết M20.
• Đai ốc A2-70 có giới hạn chảy tối thiểu là $450text{ MPa}$ (tương đương cấp bền 7.0).

5. Cường độ chịu lực của Tán Inox 304 M20 (A2-70) là bao nhiêu?

Tán Inox 304 M20 được chế tạo với cấp bền A2-70. Giới hạn bền kéo tối thiểu của vật liệu là 700 MPa và giới hạn chảy tối thiểu là 450 MPa.

Kích thước M20 mang lại khả năng chịu tải trọng cực kỳ lớn, là lựa chọn tiêu chuẩn cho các liên kết kết cấu chịu lực chính trong các công trình kỹ thuật quy mô lớn. Cường độ vật liệu Inox 304 ở kích thước này đảm bảo mối ghép bền vững dưới lực siết khổng lồ và đồng thời cung cấp khả năng chống ăn mòn tuyệt đối, là yếu tố không thể thiếu cho các dự án cơ sở hạ tầng.

6. Phân loại Đai ốc Inox 304 theo hình dạng như thế nào?

Đai ốc Inox 304 có nhiều dạng khác nhau, được phân loại dựa trên hình dạng và chức năng kỹ thuật, phục vụ các mục đích lắp xiết chuyên biệt:

Theo hình dạng tiêu chuẩn:

• Đai ốc Lục giác Tiêu chuẩn (DIN 934): Là loại M20 này, được sử dụng cho đại đa số các mối ghép chịu tải.
• Đai ốc Mỏng Lục giác (Thin Hex Nut): Có độ dày giảm, dùng trong các trường hợp không gian lắp đặt bị hạn chế hoặc làm đai ốc khóa.
• Đai ốc Lục giác Kéo dài (Coupling Nut): Dùng để nối hai thanh ren M20 hoặc bulong lại với nhau trong các ứng dụng mở rộng kết cấu.

Theo chức năng:

• Đai ốc Khóa Nylock (DIN 985): Bổ sung vòng đệm polymer để chống tự nới lỏng khi có rung động cực lớn, thích hợp cho máy móc công nghiệp nặng.
• Đai ốc Mặt bích (Flange Nut): Có vành rộng dưới đai ốc, giúp phân phối đều tải trọng siết lên bề mặt vật liệu, giảm áp lực cục bộ.

7. Ưu và nhược điểm của Đai ốc Inox 304 DIN934 M20 là gì?

Đai ốc M20 Inox 304 là giải pháp lắp xiết mạnh mẽ, tuy nhiên việc sử dụng nó đòi hỏi sự hiểu biết kỹ thuật sâu sắc.

Ưu điểm:

• Chịu tải trọng siêu lớn: Kích thước M20 là tiêu chuẩn cho các liên kết kết cấu chính, chịu được mô-men xoắn và tải trọng kéo/cắt cực đại.
• Kháng ăn mòn tuyệt vời: Inox 304 đảm bảo tuổi thọ của liên kết lâu dài, đặc biệt trong môi trường ẩm ướt, hóa chất nhẹ và công nghiệp.
• Độ bền cơ học cao: Độ dày và thiết kế theo DIN 934 cung cấp độ bền vững dưới lực siết khổng lồ.

Nhược điểm:

• Nguy cơ Kẹt ren (cháy ren) là gần như chắc chắn: Với diện tích tiếp xúc ren lớn nhất và lực siết lớn nhất, M20 Inox có nguy cơ kẹt ren cao nhất. Bắt buộc phải sử dụng chất chống kẹt ren cao cấp và siết chậm.
• Yêu cầu dụng cụ và kỹ thuật chuyên biệt: Cần sử dụng cờ lê lực thủy lực, cờ lê lực mô-tơ (Torque Multiplier) và kỹ thuật siết chuyên nghiệp để kiểm soát mô-men xoắn chính xác.

8. Đai ốc Inox 304 M20 được ứng dụng trong những lĩnh vực nào?

Đai ốc M20 Inox 304 là thành phần cốt lõi trong các liên kết kết cấu chịu lực cực lớn, yêu cầu độ chống ăn mòn và độ bền tuyệt đối.

• Xây dựng Cơ sở Hạ tầng & Cầu Cảng: Liên kết các dầm thép, bệ đỡ, thanh giằng chịu tải trọng chính của cầu cảng, đê chắn sóng, hoặc các cấu trúc chịu ảnh hưởng của sương muối và độ ẩm.

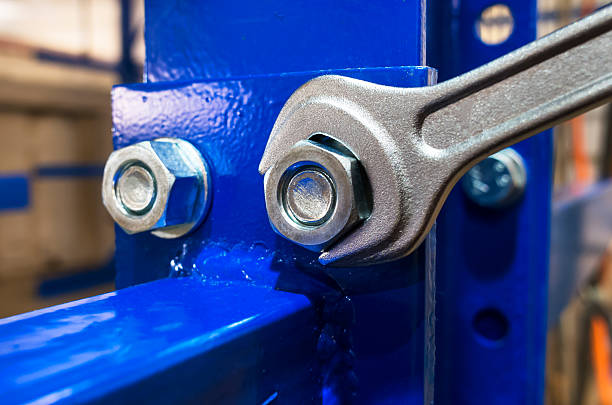

• Thiết bị Công nghiệp Nặng và Thiết bị Nâng hạ: Cố định các máy nén, máy bơm, hoặc khung đỡ động cơ lớn lên bệ móng bê tông, nơi phải chịu rung động và tải trọng tĩnh lớn.

• Hệ thống Thủy điện & Thủy lợi: Lắp ráp các cửa van, mặt bích và khớp nối chịu áp suất nước lớn trong môi trường nước ngọt.

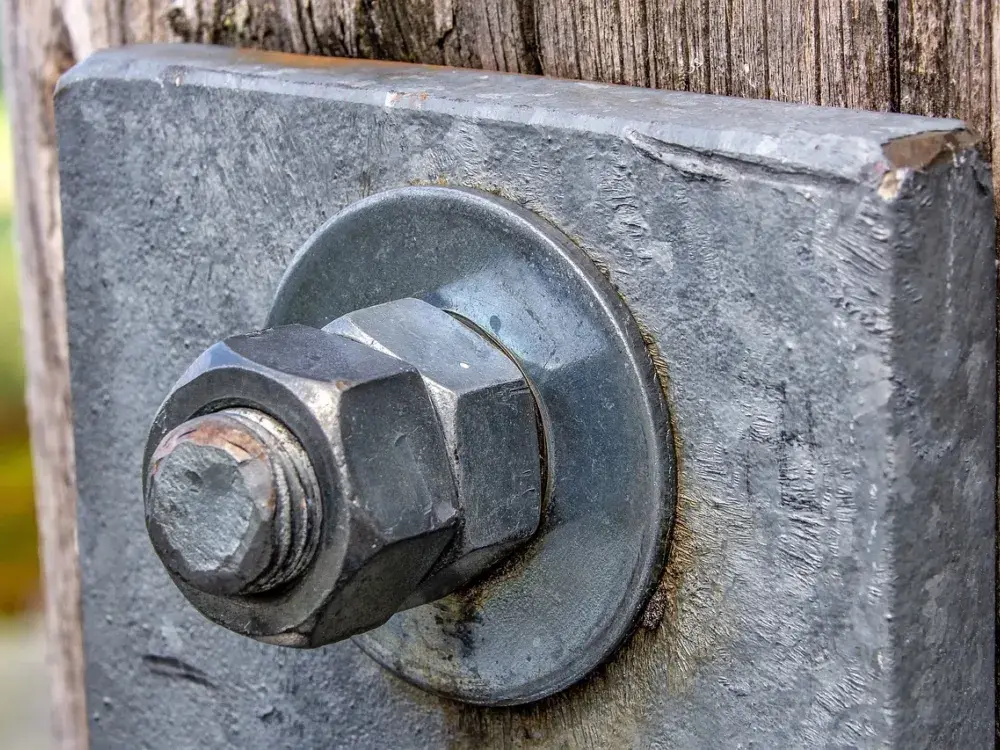

• Công trình Kiến trúc Lớn Lộ thiên: Liên kết các điểm chịu tải trọng chính của mái che sân vận động, giàn không gian khổ lớn, nơi cần độ bền kết cấu và khả năng chống gỉ lâu dài.

9. Đai ốc Inox 304 có chịu được nhiệt độ cao không?

Về khả năng chống oxy hóa, vật liệu Inox 304 duy trì tính ổn định tuyệt vời, có thể chịu được nhiệt độ làm việc liên tục lên đến 925°C (1700°F) và không liên tục lên tới 870°C (1600°F).

Tuy nhiên, đối với ứng dụng chịu tải trọng siêu lớn của đai ốc M20, cần lưu ý rằng cường độ cơ học (khả năng chịu lực siết) sẽ bắt đầu suy giảm đáng kể khi nhiệt độ môi trường lắp đặt vượt quá 300°C. Trong các trường hợp phải chịu đồng thời tải trọng lớn và nhiệt độ cao, các mác thép không gỉ chuyên dụng chịu nhiệt khác nên được xem xét.

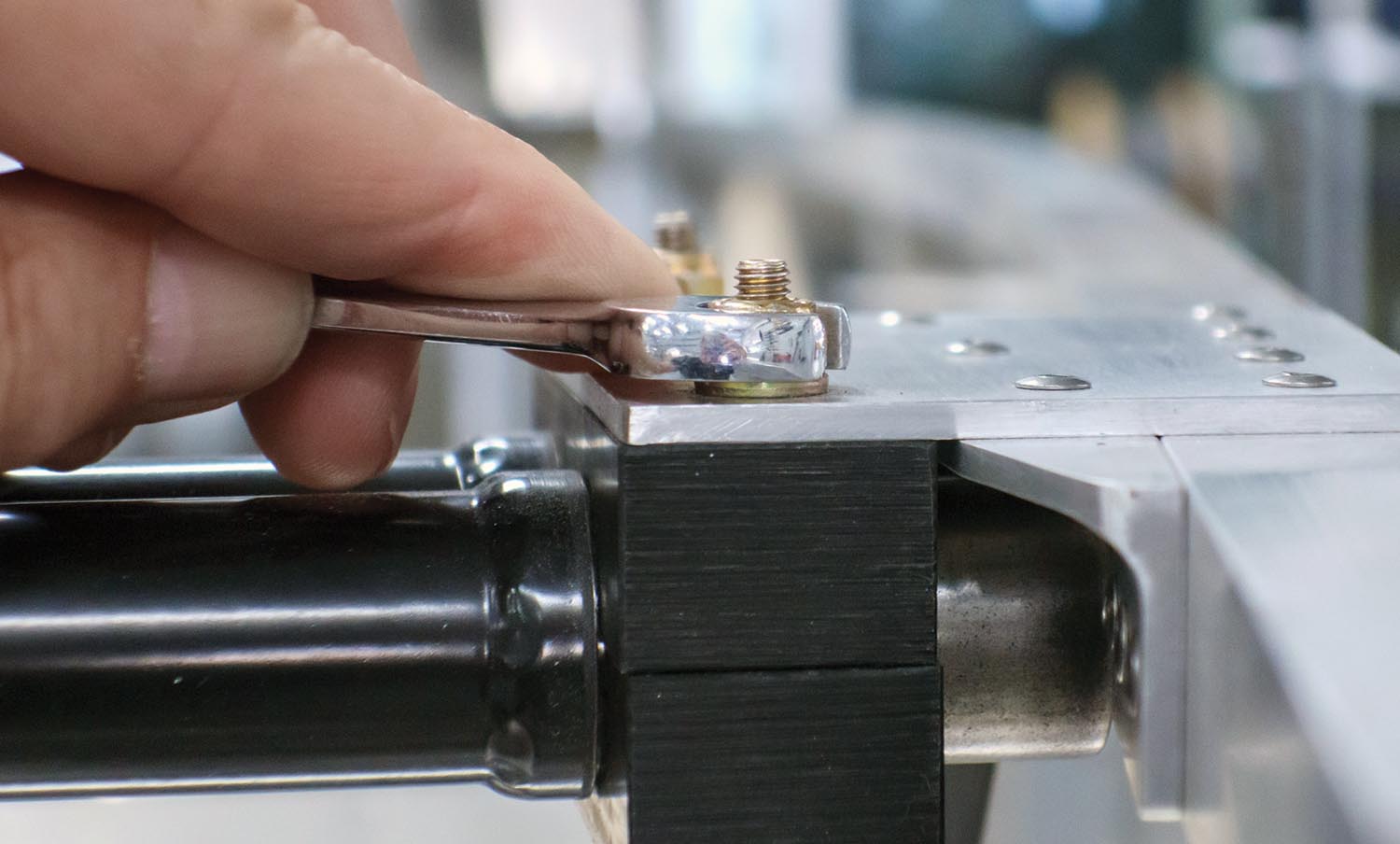

10. Hướng dẫn lắp đặt và tháo gỡ Đai ốc Inox 304 đúng cách?

Lắp đặt Đai ốc M20 Inox 304 đòi hỏi quy trình cực kỳ nghiêm ngặt và dụng cụ chuyên nghiệp để đạt mô-men xoắn chính xác và ngăn chặn kẹt ren.

Lắp đặt:

• Bắt buộc sử dụng Chất chống kẹt ren cao cấp: Phải bôi một lớp dày chất chống kẹt (high-pressure anti-seize) lên toàn bộ ren bulong M20 trước khi siết.
• Sử dụng Thiết bị siết lực chuyên dụng: Bắt buộc dùng cờ lê lực thủy lực, cờ lê mô-tơ hoặc dụng cụ nhân mô-men xoắn để siết **rất chậm và đều tay**, theo mô-men xoắn chính xác đã được tính toán.

Tháo gỡ:

• Thao tác từ tốn và cẩn trọng: Khi tháo, nới lỏng từ từ. Nếu bị kẹt ren (hàn lạnh), không được cố dùng lực quá mạnh; có thể áp dụng nhiệt hoặc sử dụng hóa chất bôi trơn chuyên dụng để nới lỏng từ từ.
• Kiểm tra: Luôn kiểm tra kỹ lưỡng ren của bulong và đai ốc M20 sau khi tháo để đảm bảo không có biến dạng hoặc hư hỏng nghiêm trọng.

11. Làm thế nào để phân biệt Tán Inox 304 chính hãng với hàng giả?

Xác định Tán Inox 304 M20 chính hãng là yếu tố quan trọng đối với các liên kết chịu tải siêu lớn.

• Hàng thật (Inox 304):
  • Bề mặt có độ sáng bóng cao, đồng nhất, và không có dấu hiệu gỉ sét.
  • Thử bằng nam châm: Lực hút nam châm rất yếu hoặc không có. Lực hút mạnh là dấu hiệu vật liệu kém chất lượng (thường là Inox 201 hoặc thép mạ).
  • Ren phải được tiện chính xác, không có ba via, đảm bảo ăn khớp mượt mà và chính xác với bulong M20 tiêu chuẩn.
  • Phải có Chứng chỉ Chất lượng (CQ) đi kèm.
• Hàng giả (Thường là Inox 201 hoặc thép mạ):
  • Lực hút nam châm mạnh.
  • Bề mặt dễ bị oxy hóa và gỉ sét khi tiếp xúc với môi trường ẩm.
  • Giá bán thấp hơn đáng kể và không thể cung cấp giấy tờ chứng minh chất lượng.

12. Giá bán & gợi ý mua Đai ốc Inox 304 DIN934 M20 chính hãng ở đâu?

a. Giá Đai ốc Inox 304 DIN934 M20 tại Mecsu: 5,940 đ / Cái (đã có VAT)

Liên hệ để nhận báo giá tốt nhất (giá có thể thay đổi tùy thời điểm và số lượng).

b. Gợi ý mua đai ốc chính hãng uy tín

• Yêu cầu chứng chỉ chất lượng: Đối với kích thước chịu tải siêu lớn như M20, việc yêu cầu nhà cung cấp xuất trình chứng nhận chất lượng (CQ) để xác minh mác thép Inox 304 là **bắt buộc**.
• Mua tại Mecsu: Mecsu cam kết cung cấp Đai ốc Inox 304 M20 chính hãng, đảm bảo chất lượng vật liệu, tuân thủ tiêu chuẩn DIN 934, cùng với giá thành cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên sâu.

MUA THÊM NHIỀU LOẠI TÁN – ĐAI ỐC CHÍNH HÃNG KHÁC TẠI MECSU

13. Những câu hỏi thường gặp về Tán Inox 304 DIN934 M20

a. Lực siết (Torque) tiêu chuẩn cho M20 Inox 304 là bao nhiêu? Có dụng cụ siết lực nào được khuyến nghị không?

Lực siết tiêu chuẩn cho M20 Inox 304 là rất lớn và phải tuân theo tiêu chuẩn kỹ thuật cụ thể. Vì lực siết rất lớn, **bạn bắt buộc phải dùng cờ lê lực thủy lực hoặc dụng cụ nhân mô-men xoắn (Torque Multiplier)** để kiểm soát lực siết chính xác, tránh gây hỏng ren, cháy ren và đảm bảo độ căng chính xác của bulong.

b. Tán M20 Inox 304 (cấp 70) có thể gây đứt bulong M20 Inox 304 nếu siết quá mô-men xoắn không?

Trong liên kết Inox 304 (A2-70) với Inox 304 (A2-70), **tán thường sẽ bị biến dạng ren (trượt ren)** trước khi bulong bị đứt. Tuy nhiên, việc siết quá mô-men xoắn sẽ gây hỏng vĩnh viễn cả bulong và tán do biến dạng dẻo và sinh nhiệt quá mức, dẫn đến kẹt ren không thể tháo rời. Cần tuân thủ nghiêm ngặt mô-men xoắn an toàn.

c. Kẹt ren (cháy ren) có phải là vấn đề gần như chắc chắn xảy ra đối với M20 Inox không?

Đúng, **rủi ro kẹt ren ở M20 Inox là cực kỳ cao** (gần như chắc chắn xảy ra nếu không có biện pháp phòng ngừa). Diện tích ren lớn nhất cùng với mô-men xoắn khổng lồ tạo ra ma sát và nhiệt độ rất cao, dẫn đến hiện tượng hàn lạnh (galling). **Việc sử dụng chất chống kẹt cao cấp (high-pressure anti-seize) và siết rất chậm là bắt buộc.**

d. Có thể sử dụng kết hợp Tán Inox 316 với Bulong Inox 304 ở kích thước M20 để giảm thiểu kẹt ren không?

Đây là **giải pháp kỹ thuật phổ biến và hiệu quả nhất** cho kích thước lớn như M20. Việc kết hợp hai mác Inox khác nhau (Tán Inox 316/A4 và Bulong Inox 304/A2) giúp giảm sự đồng nhất của vật liệu tiếp xúc, từ đó giảm ma sát nội tại và hạn chế đáng kể nguy cơ xảy ra hiện tượng hàn lạnh (kẹt ren).

e. Độ dày và đường kính mặt của tán M20 có tuân thủ chặt chẽ tiêu chuẩn DIN 934 không?

Đối với các liên kết chịu tải trọng quan trọng, **việc tuân thủ chặt chẽ tiêu chuẩn DIN 934 là điều kiện tiên quyết**. Đai ốc M20 phải có Độ dày (m) là 16 mm và Size khóa (s) là 30 mm theo tiêu chuẩn. Khách hàng nên yêu cầu chứng chỉ chất lượng để đảm bảo sản phẩm đáp ứng đầy đủ các thông số này, từ đó đảm bảo khả năng chịu lực chính xác của kết cấu.

14. Liên hệ và hỗ trợ tư vấn về Phụ kiện Lắp xiết Công Nghiệp

Nếu bạn có bất kỳ thắc mắc nào về việc lựa chọn đai ốc M20, tính tương thích với bulong cường độ cao, hoặc cần tư vấn giải pháp chống kẹt ren cho các dự án chịu tải siêu lớn, vui lòng liên hệ ngay với đội ngũ kỹ sư chuyên gia của Mecsu. Chúng tôi cam kết mang đến giải pháp lắp xiết chính xác và đáng tin cậy nhất.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Đai ốc M20 Inox 304 thường được sử dụng trong các dự án lắp đặt **các thiết bị chịu áp suất và rung động lớn** như máy nén khí công suất cao hoặc bơm công nghiệp. Trong một dự án lắp đặt bơm nước biển tại cảng, việc lựa chọn M20 Inox 304 đã đảm bảo liên kết không bị gỉ sét do sương muối và chịu được lực rung động mạnh từ máy bơm. Kỹ thuật viên đã sử dụng dụng cụ nhân mô-men xoắn để siết, đảm bảo lực căng chính xác, từ đó ngăn chặn rò rỉ và đảm bảo tuổi thọ thiết bị.

b. Trích Dẫn Chuyên Gia

“Đối với kích thước M20 Inox 304, chúng tôi khuyên dùng **chất chống kẹt ren gốc niken hoặc đồng** (Nickel/Copper-based anti-seize) để chịu được áp suất tiếp xúc và nhiệt độ cao sinh ra khi siết. Kỹ thuật siết phải tuân theo quy trình siết hai hoặc ba bước, chia mô-men xoắn thành các giai đoạn nhỏ để vật liệu có thời gian ổn định và tránh sinh nhiệt quá mức. Việc này là thiết yếu để duy trì tính toàn vẹn của liên kết siêu tải trọng này.”
— Kỹ sư cơ khí Chuyên gia kỹ thuật Mecsu (TP. Hồ Chí Minh) – Với hơn 10 năm kinh nghiệm.

c. Tài Liệu Tham Khảo và Nghiên Cứu

Nội dung chi tiết trong bài viết này được xây dựng dựa trên các tiêu chuẩn kỹ thuật quốc tế và dữ liệu thực tế:

• DIN Standard Catalog (Tiêu chuẩn DIN chính thức).
• Tài liệu kỹ thuật về nhóm vật liệu Thép không gỉ Austenitic (A2-70).
• Kinh nghiệm thực tế từ các dự án và khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với hơn 10 năm kinh nghiệm chuyên sâu, đội ngũ kỹ sư của Mecsu cam kết mang đến những thông tin hữu ích và chính xác nhất.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt so với thực tế tùy theo nhà sản xuất. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm.
