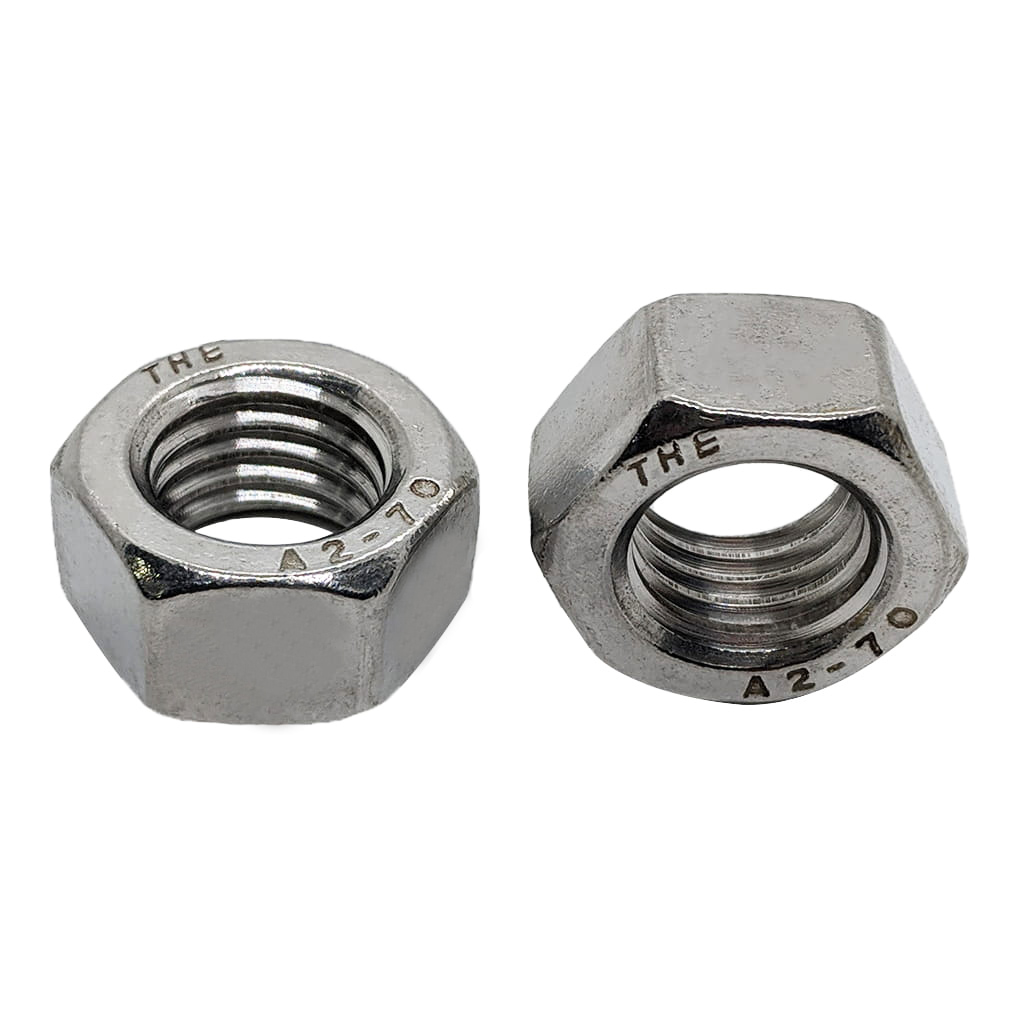

Tán Inox 304 DIN934 M22

Phân Tích Kỹ Thuật Chuyên Sâu về Tán Inox 304 DIN934 M22

Mục Lục

1. 1. Tán Inox 304 DIN934 M22 là gì và đặc tính kỹ thuật?
2. 2. Thông số kỹ thuật chi tiết của Tán Inox 304 M22
3. 3. Cấu tạo của Đai ốc Inox 304 M22 gồm những phần nào?
4. 4. Giải mã các ký hiệu trên Đai ốc A2-70?
5. 5. Cường độ chịu lực của Tán Inox 304 M22 (A2-70) là bao nhiêu?
6. 6. Các loại Đai ốc Inox 304 phổ biến theo hình dạng?
7. 7. Đánh giá ưu thế và hạn chế của Đai ốc Inox 304 DIN934 M22?
8. 8. Ứng dụng thực tế của Đai ốc Inox 304 M22 ở đâu?
9. 9. Đai ốc Inox 304 có khả năng chịu nhiệt như thế nào?
10. 10. Quy trình lắp đặt và tháo gỡ Đai ốc Inox 304 an toàn?
11. 11. Cách nhận biết Tán Inox 304 chính hãng với hàng giả?
12. 12. Giá tham khảo & địa chỉ mua Đai ốc Inox 304 DIN934 M22 uy tín?
13. 13. FAQ về Tán Inox 304 DIN934 M22
14. 14. Hỗ trợ tư vấn về Phụ kiện Lắp xiết Công Nghiệp
15. 15. Kinh Nghiệm Thực Tế & Thông Tin Bổ Sung từ Mecsu

1. Tán Inox 304 DIN934 M22 là gì và đặc tính kỹ thuật?

Tán Inox 304 DIN934 M22, hay còn gọi là Đai ốc Lục Giác M22, là một linh kiện lắp xiết cơ khí then chốt, có lỗ ren bên trong. Sản phẩm này tuân thủ tiêu chuẩn DIN 934 của Đức và được làm từ vật liệu Inox 304 (mác thép A2).

Ký hiệu M22 đại diện cho đường kính ren danh nghĩa là 22mm. Đây là một kích thước thuộc nhóm lớn (heavy-duty), được thiết kế cho các liên kết chịu tải trọng động và tĩnh cao. Đai ốc M22 Inox 304 là giải pháp kỹ thuật bắt buộc cho các mối ghép quy mô lớn, nơi vừa yêu cầu khả năng chịu lực, vừa phải đảm bảo chống ăn mòn tuyệt đối trong môi trường công nghiệp nặng.

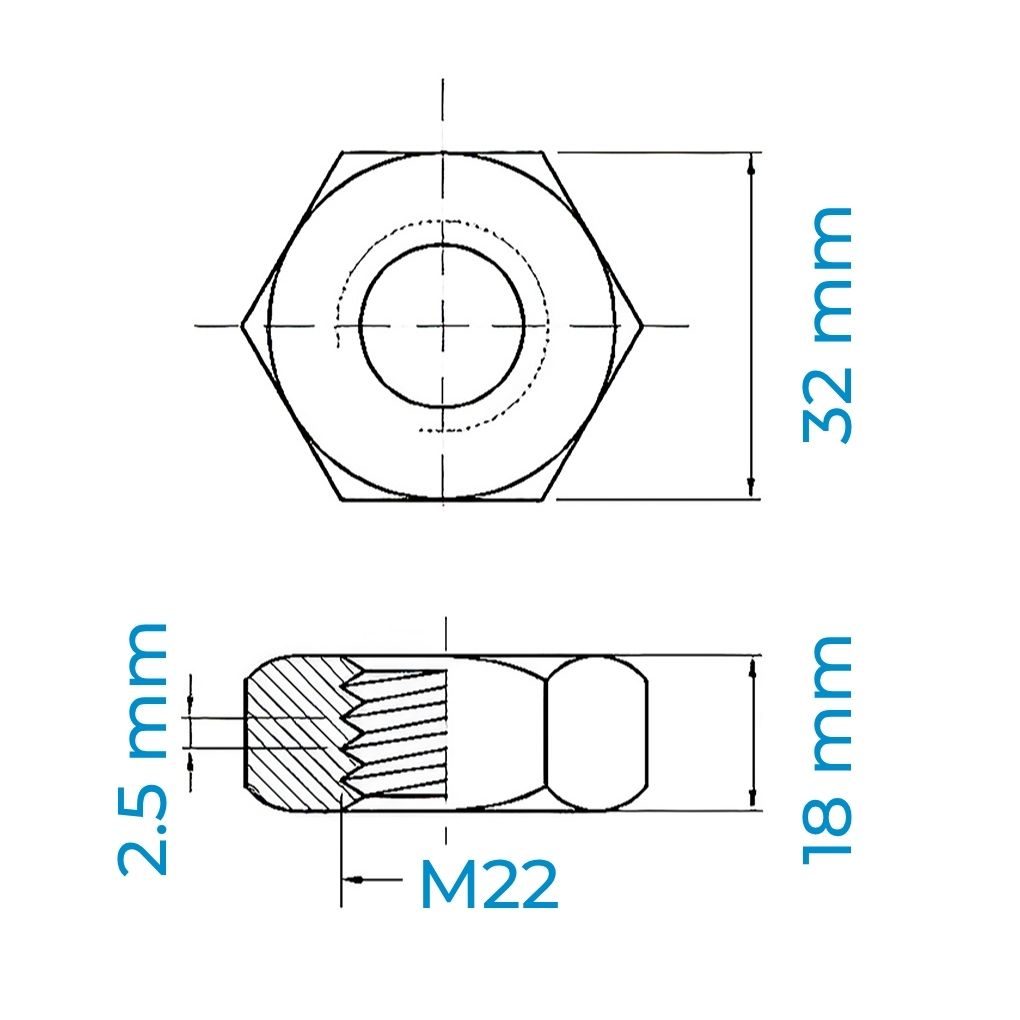

2. Thông số kỹ thuật chi tiết của Tán Inox 304 M22

d: Đường kính ren

m: Độ dày

s: Size khóa

Thông số	Giá trị
Mã đặt hàng	0055026
Mã sản phẩm	N01M2201H00
Hệ kích thước	Met
Loại sản phẩm	Tán Lục Giác Tiêu chuẩn
Tiêu chuẩn	DIN 934
Size ren (d)	M22
Bước ren	2.5 mm
Độ dày (m)	18 mm
Size khóa (s)	32 mm
Loại Ren	Thô
Chiều Ren	Ren Phải
Vật liệu	Inox 304 (A2)
Xuất xứ	Trung Quốc

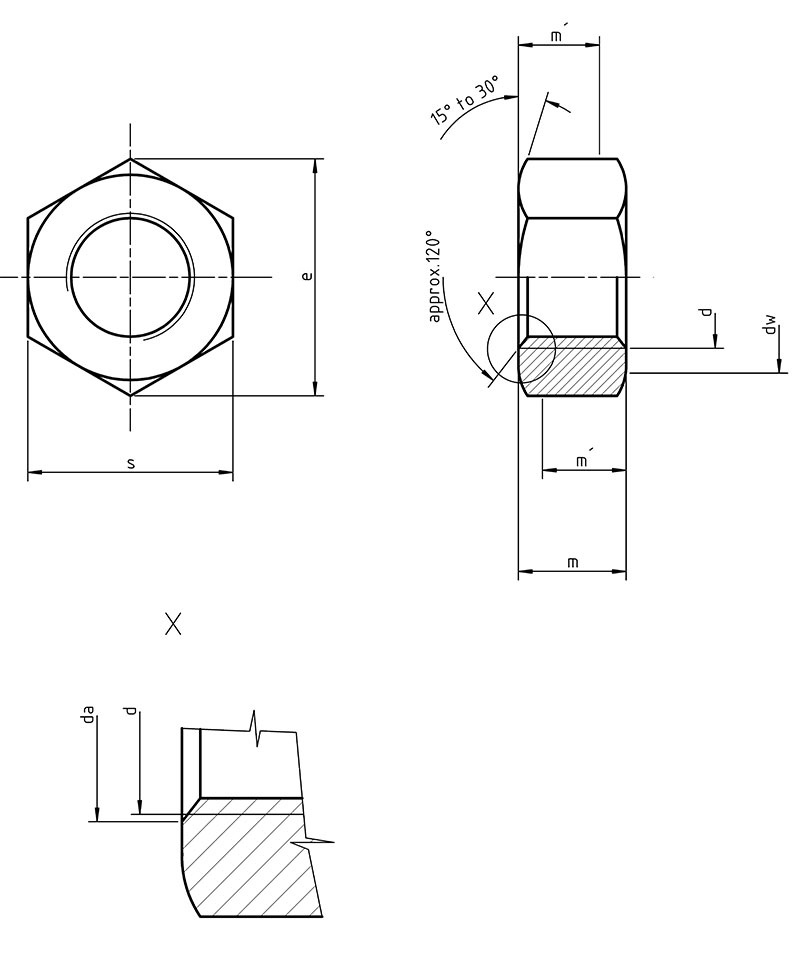

3. Cấu tạo của Đai ốc Inox 304 M22 gồm những phần nào?

Đai ốc Inox 304 M22 có cấu trúc cơ bản, được gia công với độ chính xác cao:

• Thân đai ốc: Hình lục giác 6 cạnh, với kích thước vòng ngoài (khóa) là 32mm, yêu cầu dụng cụ siết hạng nặng. Chiều cao (Độ dày) đạt 18mm, cung cấp diện tích ren tiếp xúc lớn.
• Lỗ ren: Ren trong hệ Mét, kích thước M22 với bước ren thô tiêu chuẩn là 2.5 mm, tương thích hoàn toàn với bulong M22.

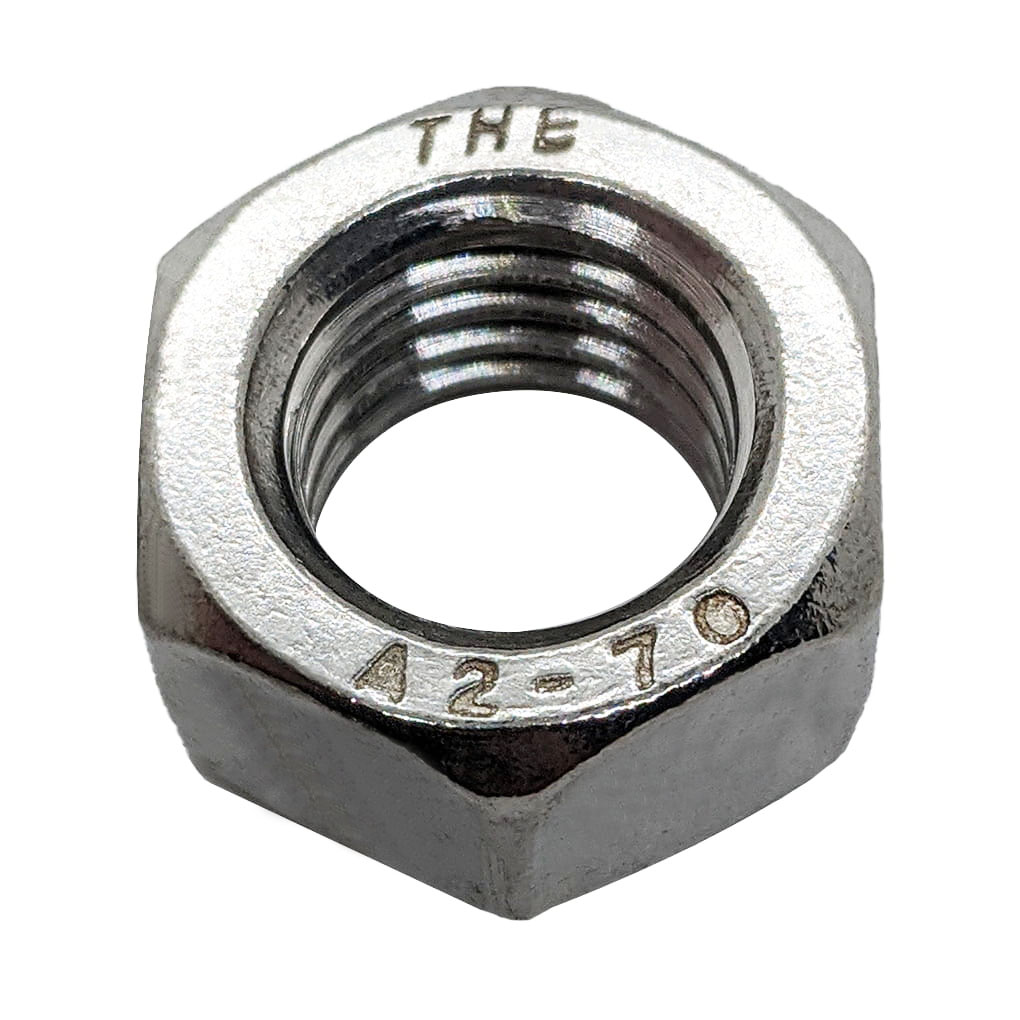

4. Giải mã các ký hiệu trên Đai ốc A2-70?

Ký hiệu A2-70, thường được tìm thấy trên thân đai ốc hoặc trên chứng chỉ vật liệu (CQ), cung cấp thông tin cốt lõi:

• A2: Là mã vật liệu theo tiêu chuẩn ISO, xác định nhóm thép không gỉ Austenitic, cụ thể là mác thép Inox 304.
• 70: Biểu thị cấp bền, cho biết giới hạn bền kéo (đứt) tối thiểu của vật liệu là 700 MPa (Megapascal).
• Đai ốc A2-70 có giới hạn chảy tối thiểu là 450 Mpa (tương đương cấp bền 7.0).

5. Cường độ chịu lực của Tán Inox 304 M22 (A2-70) là bao nhiêu?

Tán Inox 304 M22 thuộc cấp bền A2-70. Thông số này chỉ ra giới hạn bền đứt tối thiểu là 700 MPa và giới hạn chảy tối thiểu là 450 MPa.

Với đường kính M22, đây là một liên kết chịu lực hạng nặng. Cấp bền A2-70 đảm bảo đai ốc có đủ khả năng chịu lực (proof load) để tương thích với lực căng ban đầu (preload) được tạo ra bởi các bulong M22 cấp bền tương đương, ngăn ngừa hỏng hóc do trượt ren.

6. Các loại Đai ốc Inox 304 phổ biến theo hình dạng?

Ngoài loại đai ốc DIN 934 tiêu chuẩn (như M22 này), vật liệu Inox 304 còn được dùng để sản xuất nhiều kiểu đai ốc khác:

Theo hình dạng tiêu chuẩn:

• Đai ốc Lục giác Tiêu chuẩn (DIN 934): Là loại M22 này, với độ dày tiêu chuẩn (18mm) để chịu tải.
• Đai ốc Mỏng (DIN 439/936): Có chiều cao thấp hơn, dùng cho không gian hẹp hoặc làm đai ốc siết phản (jam nut).
• Đai ốc Khóa (Nylock DIN 985): Có chèn vòng nhựa để chống rung (ít phổ biến ở size lớn).

Theo chức năng:

• Đai ốc Mũ (Cap Nut): Có phần mũ vòm che kín đầu bulong, tăng tính thẩm mỹ và bảo vệ.
• Đai ốc Tai hồng (Wing Nut): Có hai cánh để người dùng có thể siết chặt bằng tay (không dùng cho size lớn).

7. Đánh giá ưu thế và hạn chế của Đai ốc Inox 304 DIN934 M22?

Đai ốc M22 Inox 304 là một chi tiết chịu lực quan trọng, với những ưu và nhược điểm rõ rệt:

Ưu điểm:

• Chịu tải cực cao: Kích thước M22 là lựa chọn cho các kết cấu kỹ thuật hạng nặng, bệ máy lớn.
• Chống ăn mòn xuất sắc: Vật liệu Inox 304 cho phép nó làm việc ở môi trường ngoài trời, nhà máy hóa chất, khu vực ẩm ướt…
• Độ bền kết cấu: Đảm bảo liên kết an toàn và lâu dài.

Nhược điểm:

• Nguy cơ kẹt ren (Galling) cao: Đây là thách thức lớn nhất của Inox size lớn. Ma sát khi siết M22 tạo ra nhiệt độ cao, có thể làm ren tự hàn dính.
• Chi phí đầu tư: Giá thành vật tư Inox 304 cao hơn thép carbon.
• Yêu cầu thiết bị siết: Cần có cờ lê 32mm và máy siết mô-men xoắn chuyên dụng.

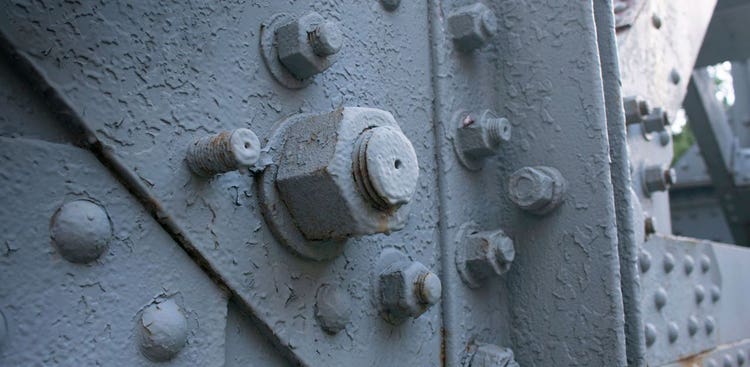

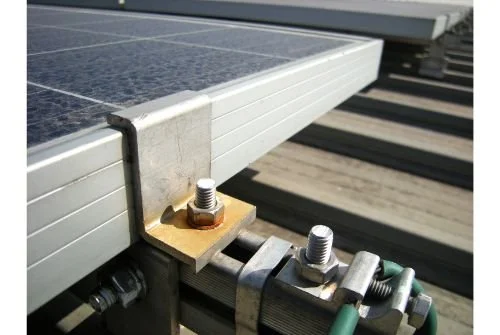

8. Ứng dụng thực tế của Đai ốc Inox 304 M22 ở đâu?

Đai ốc M22 Inox 304 là lựa chọn bắt buộc cho các liên kết chịu lực lớn trong môi trường yêu cầu độ sạch và khả năng chống gỉ:

• Ngành Năng lượng & Xử lý nước: Dùng để lắp ráp các mặt bích lớn, van công nghiệp, và bệ bơm trong các nhà máy xử lý nước thải, nhà máy điện.

• Kiến trúc & Xây dựng quy mô lớn: Cố định các kết cấu chịu lực chính, các khớp nối của mái vòm kính (spider fittings) cỡ lớn, hoặc các bệ đỡ của các công trình điêu khắc ngoài trời.

• Công nghiệp Nặng: Lắp đặt các bệ máy lớn, máy ép, máy gia công hạng nặng vào móng, nơi có thể tiếp xúc với dầu mỡ, hóa chất làm mát.

9. Đai ốc Inox 304 có khả năng chịu nhiệt như thế nào?

Về mặt chống oxy hóa, Inox 304 hoạt động rất tốt, chịu được nhiệt độ không liên tục lên tới 870°C và liên tục tới 925°C.

Tuy nhiên, đối với một liên kết chịu tải M22, cần quan tâm đến cường độ cơ học. Khi nhiệt độ làm việc vượt quá 400°C, khả năng chịu lực (độ bền) của Inox 304 bắt đầu giảm. Do đó, các ứng dụng chịu tải nặng ở nhiệt độ cao cần được kỹ sư tính toán cẩn thận.

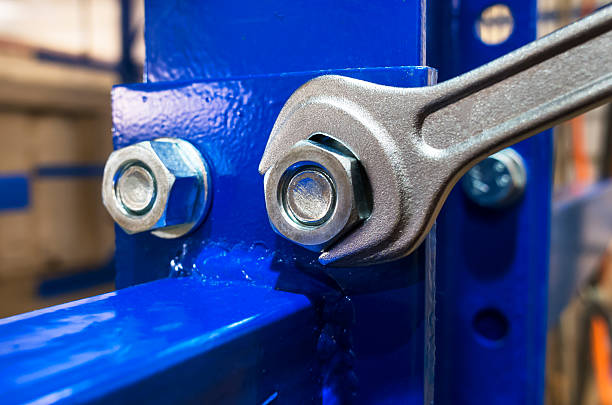

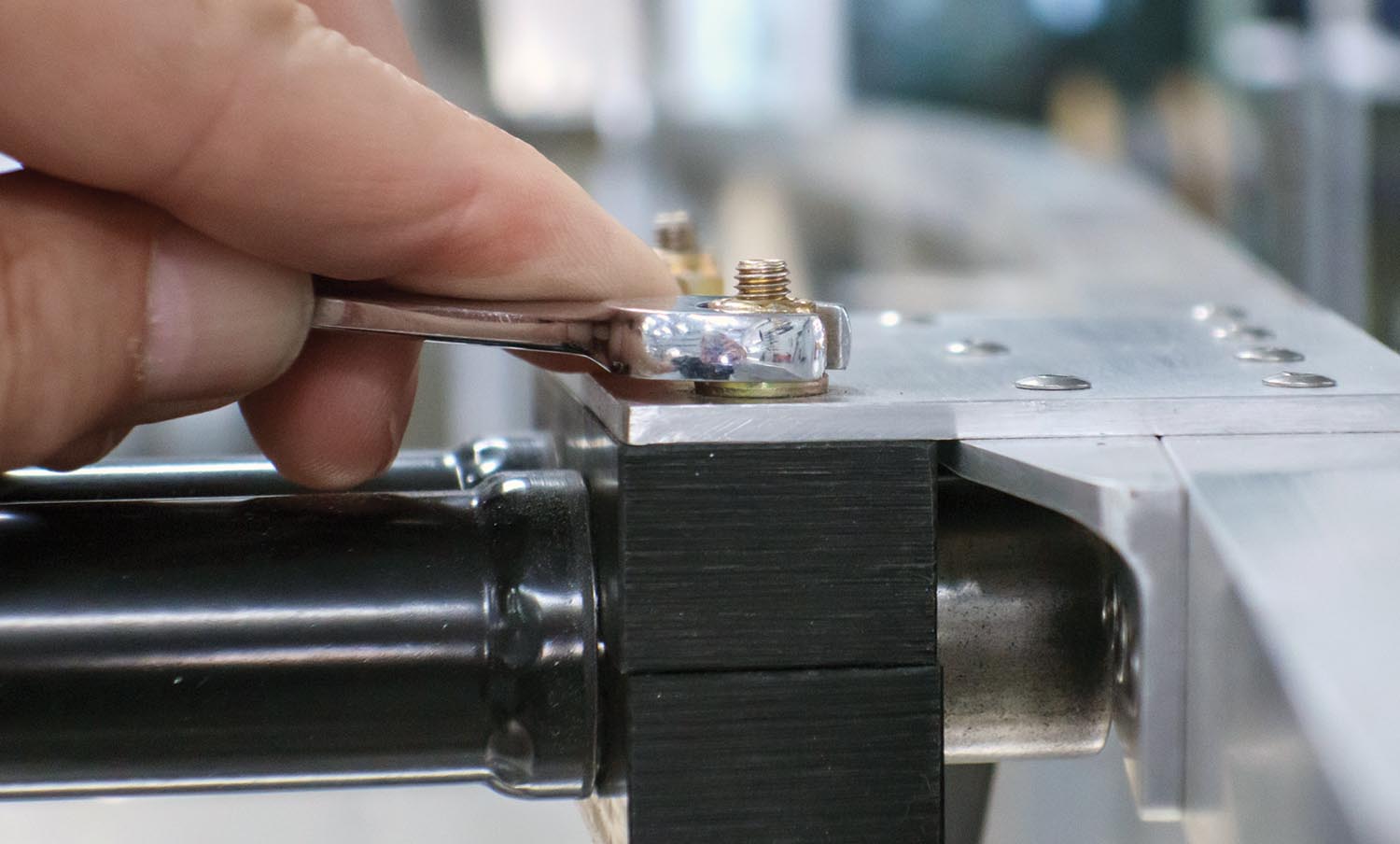

10. Quy trình lắp đặt và tháo gỡ Đai ốc Inox 304 an toàn?

Lắp đặt Đai ốc M22 Inox 304 đòi hỏi quy trình nghiêm ngặt để tránh “hàn lạnh” (kẹt ren).

Lắp đặt:

• Sử dụng dụng cụ chính xác: Dùng cờ lê hoặc tuýp 32mm. Bắt buộc dùng cờ lê lực (torque wrench) để kiểm soát lực siết.
• Chống kẹt ren (Bắt buộc): Phải sử dụng mỡ bôi trơn chống kẹt (anti-seize) chuyên dụng cho Inox bôi lên ren bulong.
• Siết tốc độ chậm: Tuyệt đối không dùng máy siết tốc độ cao. Nhiệt sinh ra từ ma sát là nguyên nhân chính gây kẹt ren.

Tháo gỡ:

• Thao tác chậm: Nới lỏng từ từ. Nếu thấy nặng tay (bắt đầu kẹt), dừng lại, bôi thêm dầu phá rỉ và thử siết vào một chút trước khi tháo ra.
• Xử lý kẹt: Khi đã bị kẹt cứng, giải pháp an toàn nhất là dùng nhiệt hoặc cắt bỏ liên kết.

11. Cách nhận biết Tán Inox 304 chính hãng với hàng giả?

Phân biệt Tán Inox 304 (A2) là tối quan trọng, đặc biệt với size M22 chịu lực, để đảm bảo an toàn tuyệt đối.

• Hàng thật (Inox 304):
  • Thử Từ tính: Dùng nam châm. Inox 304 chuẩn (trạng thái ủ) sẽ không hút nam châm hoặc hút cực kỳ yếu.
  • Quan sát: Bề mặt sáng mờ, tinh xảo. Thường có dập mác thép (A2) và cấp bền (70) trên thân.
• Hàng giả (Thường là Inox 201 hoặc thép mạ):
  • Thử Từ tính: Nếu là thép mạ, nam châm sẽ hút rất mạnh. Inox 201 cũng hút mạnh hơn Inox 304.
  • Bề mặt: Thép mạ có thể quá bóng. Inox 201 để ngoài trời một thời gian sẽ bị ố vàng.

12. Giá tham khảo & địa chỉ mua Đai ốc Inox 304 DIN934 M22 uy tín?

a. Giá Đai ốc Inox 304 DIN934 M22 tại Mecsu: 8,105 đ / Cái (đã có VAT)

Liên hệ để nhận báo giá tốt nhất (giá có thể thay đổi tùy thời điểm và số lượng).

b. Gợi ý mua đai ốc chính hãng uy tín

• Chọn nhà cung cấp chuyên nghiệp: Cần mua hàng tại các đơn vị uy tín, có khả năng cung cấp đầy đủ chứng chỉ chất lượng (CQ/CO) để đảm bảo mác thép Inox 304.
• Mua tại Mecsu: Mecsu cam kết cung cấp Đai ốc Inox 304 M22 chính hãng, đảm bảo chất lượng vật liệu, tiêu chuẩn DIN 934 với giá thành cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

MUA THÊM NHIỀU LOẠI TÁN – ĐAI ỐC CHÍNH HÃNG KHÁC TẠI MECSU

13. FAQ về Tán Inox 304 DIN934 M22

a. Lực siết (Mô-men xoắn) tiêu chuẩn cho tán M22 Inox 304 là bao nhiêu?

Lực siết phụ thuộc vào cấp bền của bulong (ví dụ A2-70) và có sử dụng chất bôi trơn hay không. Khi dùng bôi trơn, lực siết cần giảm đi. Luôn phải tuân theo chỉ dẫn của kỹ sư thiết kế, không siết “cảm giác” với size M22.

b. Tại sao bước ren của M22 (2.5mm) lại giống M18 (2.5mm)?

Đây là bước ren thô tiêu chuẩn. Theo tiêu chuẩn ISO, từ M18 đến M22, bước ren thô tiêu chuẩn đều là 2.5mm.

c. Tôi có thể dùng tán Inox 304 M22 với bulong thép mạ kẽm M22 không?

Không nên. Việc kết hợp hai kim loại khác nhau (Inox và thép carbon) trong môi trường ẩm sẽ gây ra ăn mòn điện hóa, làm cho thép mạ kẽm bị phá hủy rất nhanh. Luôn dùng vật liệu đồng bộ (Inox với Inox).

d. Độ dày 18mm có phải là quá dày không?

Độ dày 18mm (m ≈ 0.8 * d) là tiêu chuẩn DIN 934, được thiết kế để đai ốc có đủ số vòng ren bám, đảm bảo nó mạnh hơn cả bulong, nghĩa là khi quá tải, bulong sẽ đứt trước khi ren đai ốc bị hỏng.

e. Tán Inox 304 M22 có cần bảo trì không?

Trong môi trường thông thường, Inox 304 gần như không cần bảo trì. Tuy nhiên, trong môi trường công nghiệp nặng hoặc ven biển, nên kiểm tra định kỳ để phát hiện sớm dấu hiệu ăn mòn rỗ (nếu có) và đảm bảo lực siết vẫn còn nguyên vẹn.

14. Hỗ trợ tư vấn về Phụ kiện Lắp xiết Công Nghiệp

Nếu bạn có thắc mắc về việc lựa chọn đai ốc M22, các giải pháp chống kẹt ren hiệu quả, hoặc cần tư vấn kỹ thuật cho các liên kết chịu lực lớn, vui lòng liên hệ ngay với đội ngũ kỹ sư của Mecsu. Chúng tôi luôn sẵn sàng hỗ trợ bạn tìm ra giải pháp lắp xiết an toàn và đáng tin cậy nhất.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Kinh Nghiệm Thực Tế & Thông Tin Bổ Sung từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Đai ốc M22 Inox 304 là thành phần chủ chốt trong việc lắp đặt các hệ thống xử lý nước thải và khử mặn. Kích thước M22 đảm bảo chịu được áp suất đường ống lớn, trong khi vật liệu Inox 304 chống lại sự ăn mòn của nước và các hóa chất xử lý.

b. Trích Dẫn Chuyên Gia

“Với M22 Inox, không có chỗ cho sai sót. Chúng tôi luôn yêu cầu kỹ thuật viên dùng máy siết mô-men xoắn ở chế độ chậm nhất và phải có bôi trơn chống kẹt. Một mối ghép M22 bị kẹt có thể làm dừng cả một dây chuyền để xử lý. An toàn và chính xác là trên hết.”
— Kỹ sư cơ khí Chuyên gia kỹ thuật Mecsu (TP. Hồ Chí Minh) – Với hơn 10 năm kinh nghiệm.

c. Tài Liệu Tham Khảo và Nghiên Cứu

Nội dung chi tiết trong bài viết này được xây dựng dựa trên các tiêu chuẩn kỹ thuật quốc tế và dữ liệu thực tế:

• DIN Standard Catalog (Tiêu chuẩn DIN chính thức).
• Tài liệu kỹ thuật về nhóm vật liệu Thép không gỉ Austenitic (A2-70).
• Kinh nghiệm thực tế từ các dự án và khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với hơn 10 năm kinh nghiệm chuyên sâu, đội ngũ kỹ sư của Mecsu cam kết mang đến những thông tin hữu ích và chính xác nhất.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt so với thực tế tùy theo nhà sản xuất. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm.
