Tán Inox 316 DIN934 M16

Phân tích Kỹ thuật về Đai ốc Lục giác Inox 316 DIN934 M16 (Cấp bền A4-80) – Giải pháp Lắp xiết Chịu tải và Chống Ăn mòn Tuyệt đối

Mục Lục

1. 1. Đai ốc Inox 316 DIN934 M16 là gì và điều gì làm nên sự khác biệt?
2. 2. Thông số kỹ thuật chi tiết của Tán Inox 316 M16
3. 3. Thiết kế cấu trúc cơ bản của Đai ốc Inox 316 M16
4. 4. Giải mã ký hiệu cấp bền A4-80 trên Đai ốc
5. 5. Cường độ chịu lực thực tế của Tán Inox 316 M16 (A4-80)
6. 6. Phân loại các dạng Đai ốc Inox 316 theo công năng
7. 7. Ưu điểm nổi bật và thách thức của Đai ốc Inox 316 M16
8. 8. Phạm vi ứng dụng then chốt của Đai ốc Inox 316 M16
9. 9. Khả năng hoạt động của Inox 316 M16 ở nhiệt độ cao
10. 10. Hướng dẫn lắp đặt Đai ốc Inox 316 M16 để tránh cháy ren
11. 11. Các bước phân biệt Tán Inox 316 A4-80 chính hãng
12. 12. Giá bán & gợi ý địa chỉ mua Đai ốc Inox 316 DIN934 M16
13. 13. Những câu hỏi thường gặp về Tán Inox 316 DIN934 M16
14. 14. Liên hệ và nhận hỗ trợ kỹ thuật về Phụ kiện Lắp xiết Công Nghiệp
15. 15. Thông Tin Bổ Sung & Đúc kết kinh nghiệm từ Mecsu

1. Đai ốc Inox 316 DIN934 M16 là gì và điều gì làm nên sự khác biệt?

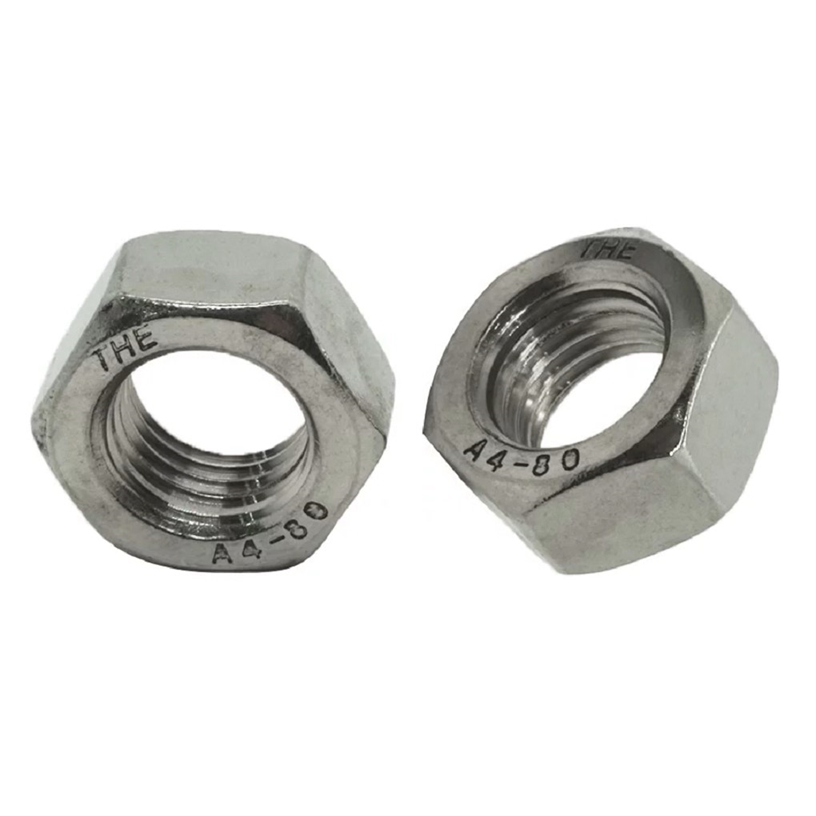

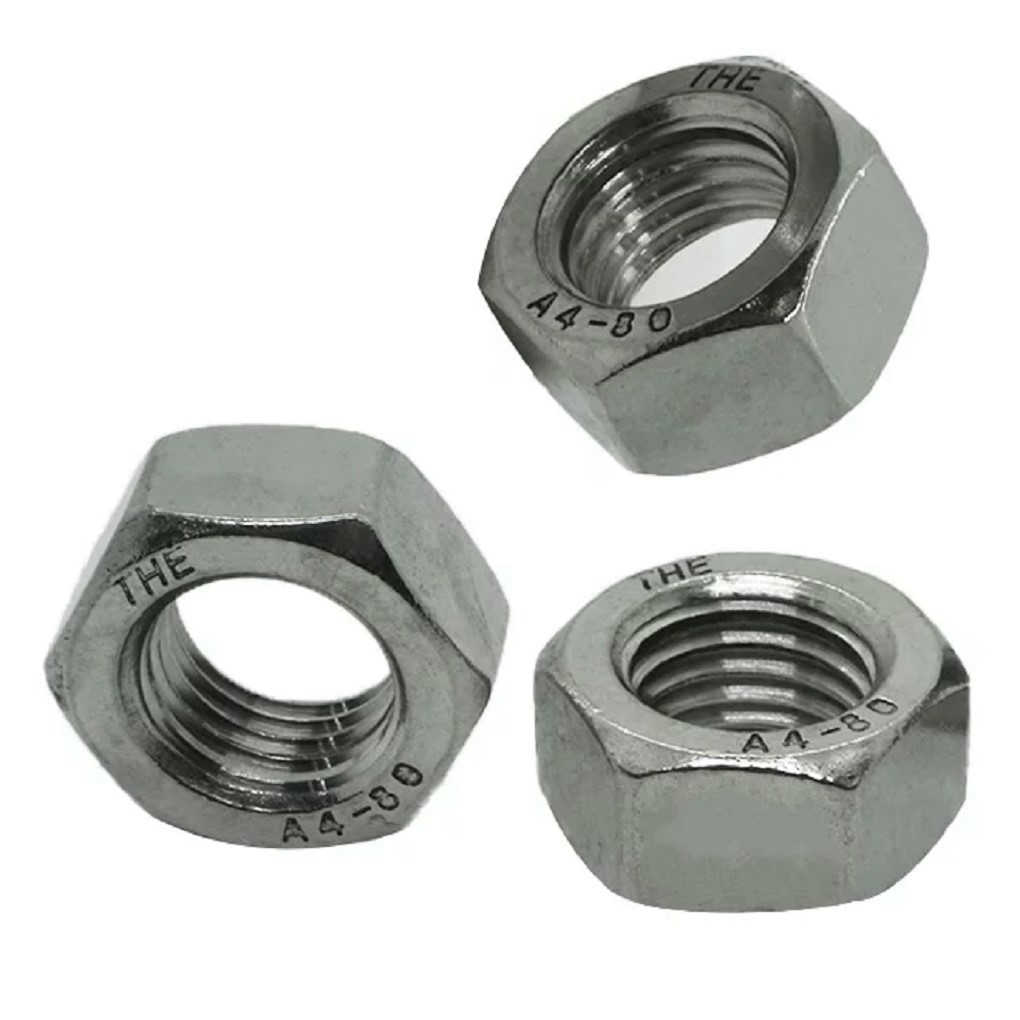

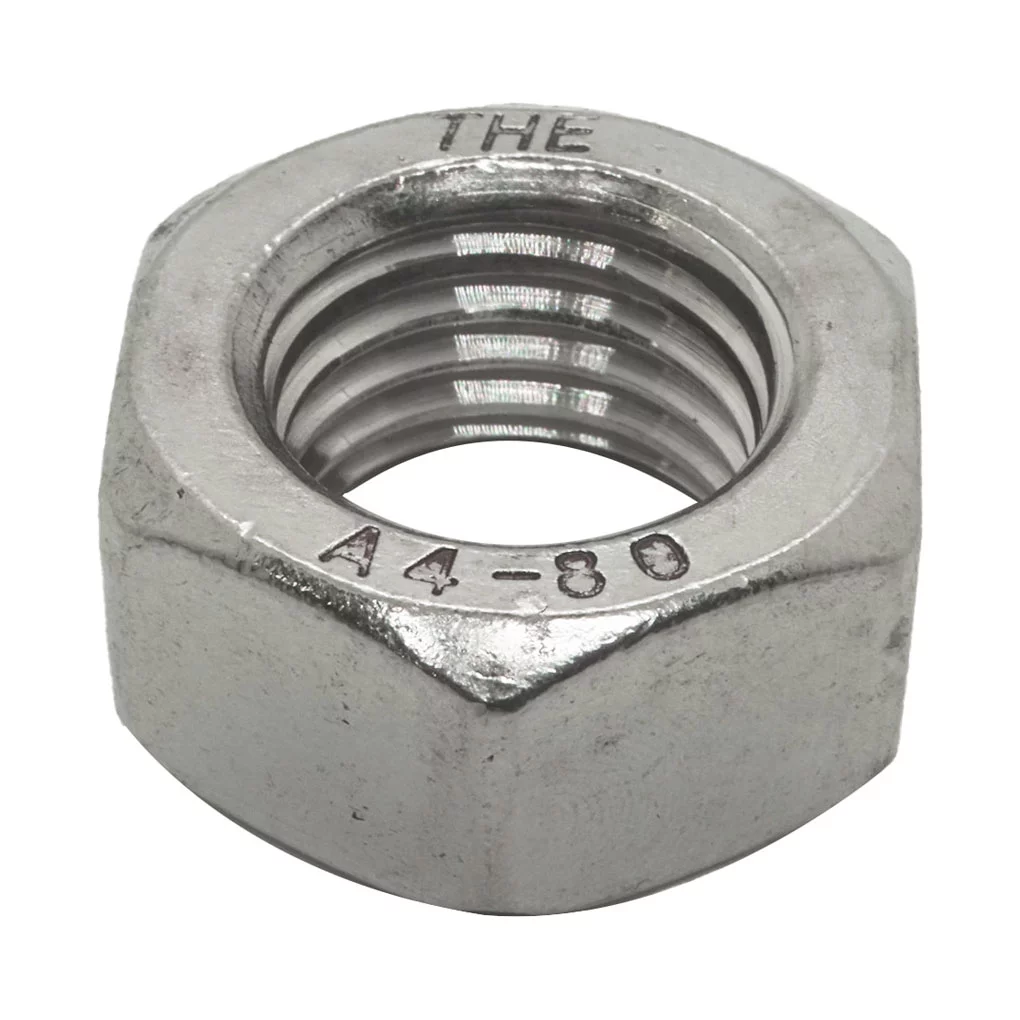

Đai ốc Inox 316 DIN934 M16 là chi tiết lắp xiết cơ khí thuộc nhóm tán lục giác tiêu chuẩn (Hex Nut), được sản xuất theo tiêu chuẩn DIN 934 với đường kính ren danh nghĩa là 16mm. Sự khác biệt cốt lõi của sản phẩm này đến từ vật liệu Thép không gỉ Inox 316 (mác thép A4). Nhờ được bổ sung hợp kim Molypden (Mo), đai ốc M16 này sở hữu khả năng chống ăn mòn hóa học và ăn mòn rỗ vượt trội, đặc biệt quan trọng trong môi trường tiếp xúc với axit loãng và nước biển chứa hàm lượng clorua cao.

Kích thước M16 là một kích thước có khả năng chịu tải rất cao, thường được dùng trong các kết cấu kỹ thuật và công nghiệp nặng. Với cấp bền tăng cường A4-80, đai ốc M16 Inox 316 cam kết không chỉ về tuổi thọ vượt trội trong điều kiện khắc nghiệt như dự án đóng tàu hay dầu khí, mà còn đạt giới hạn bền kéo tối thiểu là 800 MPa, ngang bằng với thép cường độ cao, đảm bảo độ an toàn và ổn định tuyệt đối cho toàn bộ hệ thống liên kết.

2. Thông số kỹ thuật chi tiết của Tán Inox 316 M16

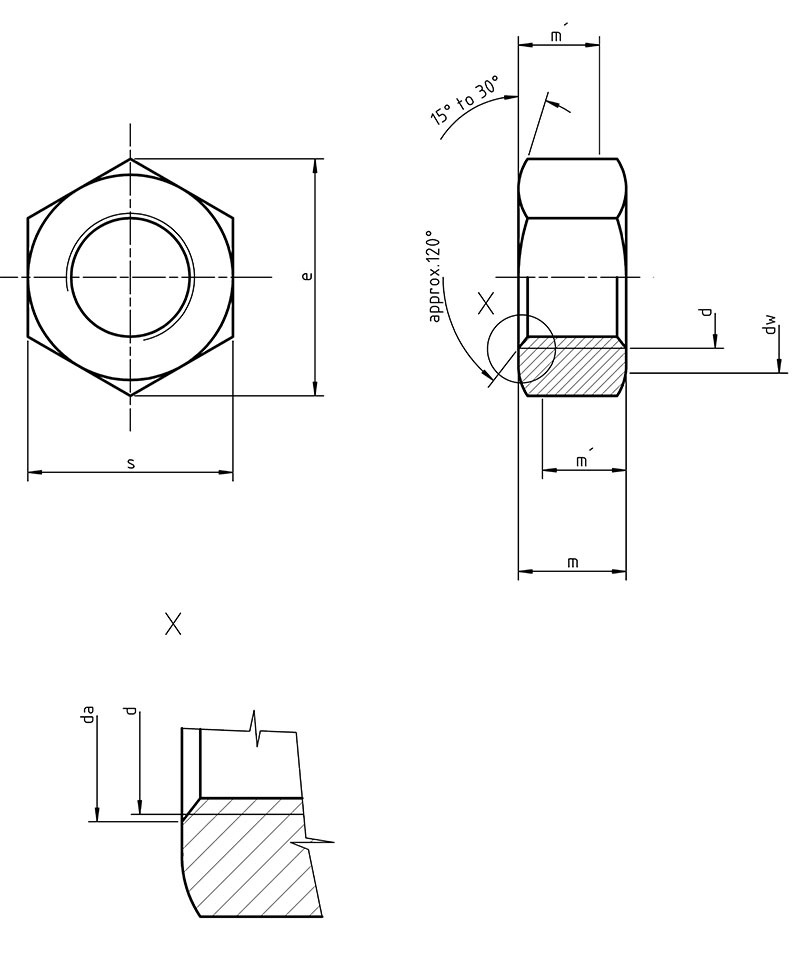

d: Đường kính ren

m: Độ dày

s: Size khóa

Thông số	Giá trị
Mã đặt hàng	0060774
Mã sản phẩm	N01M1601K00
Hệ kích thước	Met
Loại sản phẩm	Tán Lục Giác Tiêu chuẩn
Tiêu chuẩn	DIN 934
Size ren (d)	M16
Bước ren	2 mm
Độ dày (m)	13 mm
Size khóa (s)	24 mm
Loại Ren	Thô
Chiều Ren	Ren Phải
Vật liệu	Inox 316 (A4)
Ngành Hàng	Đóng Tàu – Dự Án Dầu Khí
Xuất xứ	Trung Quốc

3. Thiết kế cấu trúc cơ bản của Đai ốc Inox 316 M16

Đai ốc Inox 316 M16 được gia công theo hình dạng lục giác tiêu chuẩn DIN 934, tối ưu hóa cho khả năng chịu tải cao và việc truyền lực siết:

• Thân đai ốc: Có hình dạng sáu cạnh với kích thước khóa 24mm Chiều dày (Độ dày) tiêu chuẩn là 13mm. Kích thước 24mm giúp dễ dàng sử dụng các loại cờ lê lớn, cho phép áp dụng mô-men xoắn cao cần thiết để đạt được cường độ A4-80 mà không làm hỏng đai ốc.
• Lỗ ren: Ren trong hệ Mét, kích thước M16 với bước ren 2 mm (ren thô). Độ chính xác của ren là yếu tố then chốt, đảm bảo đai ốc M16 ăn khớp hoàn hảo với bulong cùng kích thước, duy trì lực căng lớn và ngăn ngừa sự nới lỏng trong các kết cấu rung động mạnh.

4. Giải mã ký hiệu cấp bền A4-80 trên Đai ốc

Ký hiệu A4-80 là chỉ số kỹ thuật xác định vật liệu nền và độ bền cơ học cao của đai ốc M16:

• A4: Là mã chỉ định nhóm vật liệu thép không gỉ Austenitic, tương đương với Inox 316. Mã A4 xác nhận vật liệu có chứa Molypden, giúp nó trở thành lựa chọn ưu tiên để chống lại sự ăn mòn trong các môi trường chứa muối clorua hoặc axit.
• 80: Là chỉ số thể hiện giới hạn bền kéo tối thiểu, đạt mức 800 MPa (Megapascal). Đây là cấp bền tăng cường, đảm bảo đai ốc M16 có thể chịu được tải trọng làm việc và mô-men xoắn siết cực lớn, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành công nghiệp nặng.
• Đai ốc A4-80 có giới hạn chảy tối thiểu là 600 MPa (tương đương cấp bền 8.0).

5. Cường độ chịu lực thực tế của Tán Inox 316 M16 (A4-80)

Tán Inox 316 M16, với cấp bền tăng cường A4-80, sở hữu cường độ chịu lực cực kỳ mạnh mẽ. Cường độ này được xác định bởi giới hạn bền kéo tối thiểu là 800 MPa và giới hạn chảy tối thiểu là 600 MPa.

Mức cường độ 800 MPa này là rất cao, đảm bảo rằng đai ốc M16 có đủ khả năng duy trì lực căng ban đầu (preload) cao trong các mối ghép quan trọng. Khả năng chịu tải trọng mạnh mẽ kết hợp với khả năng chống ăn mòn vượt trội của Inox 316 làm cho nó trở thành giải pháp lý tưởng cho các kết cấu chịu lực chính hoạt động trong môi trường có tính ăn mòn cao như các dự án năng lượng ngoài khơi hoặc kết cấu cầu đường.

6. Phân loại các dạng Đai ốc Inox 316 theo công năng

Đai ốc Inox 316 (A4) được phân loại dựa trên hình dạng và chức năng để đáp ứng các yêu cầu kỹ thuật đa dạng trong môi trường chịu ăn mòn và chịu lực:

Theo hình dạng tiêu chuẩn:

• Đai ốc Lục giác Tiêu chuẩn (DIN 934): Là loại M16 này, được sử dụng rộng rãi cho hầu hết các liên kết bulong-đai ốc chịu tải.
• Đai ốc Tự hãm (Lock Nut): Bao gồm đai ốc có vòng nhựa (Nylock) hoặc có khe, dùng để khóa chặt mối ghép M16, ngăn chặn việc nới lỏng do rung động mạnh.
• Đai ốc Mũ (Cap Nut): Có chóp hình vòm, có chức năng che kín đầu ren bulong M16, bảo vệ khỏi ăn mòn và mang lại tính thẩm mỹ cao.

Theo chức năng:

• Đai ốc Mặt bích (Flange Nut): Có vành rộng dưới chân, giúp phân tán lực siết đồng đều hơn trên bề mặt vật liệu, giảm thiểu hư hại cho vật liệu nền.
• Đai ốc Khóa (Castle Nut/Slotted Nut): Thường được dùng cho các ứng dụng an toàn cao, kết hợp với chốt chẻ (cotter pin) để đảm bảo mối ghép M16 không bao giờ bị nới lỏng.

7. Ưu điểm nổi bật và thách thức của Đai ốc Inox 316 M16

Đai ốc M16 Inox 316 cấp A4-80 là giải pháp kỹ thuật có nhiều điểm mạnh nhưng cũng cần cân nhắc về một số thách thức trong quá trình sử dụng.

Ưu điểm:

• Kháng Ăn mòn Tuyệt đối: Khả năng chống chịu hóa chất, nước mặn và ion clorua mạnh mẽ của Inox 316 là không thể phủ nhận.
• Cường độ Cơ học Vượt trội: Cấp bền A4-80 (800 MPa) đảm bảo mối ghép M16 chịu được tải trọng tĩnh và động rất lớn, tương đương với thép cấp 8.8.
• Độ Bền Cao: Kích thước M16 phù hợp cho các cấu trúc chịu lực chính, đảm bảo sự ổn định và an toàn lâu dài cho toàn bộ công trình.

Hạn chế:

• Rủi ro Cháy Ren (Galling) Cao: Vật liệu Inox có khuynh hướng “hàn lạnh” dưới áp lực siết cao, đặc biệt khi siết đến cường độ A4-80. Bắt buộc phải sử dụng chất bôi trơn chống kẹt ren.
• Giá thành Sản phẩm: Chi phí sản xuất và vật liệu Inox 316, đặc biệt là cấp A4-80, cao hơn đáng kể so với các lựa chọn vật liệu khác.

8. Phạm vi ứng dụng then chốt của Đai ốc Inox 316 M16

Đai ốc M16 Inox 316 cấp A4-80 được ưu tiên sử dụng trong các lĩnh vực đòi hỏi tính an toàn kỹ thuật cao, khả năng chịu lực lớn và chống ăn mòn tuyệt đối:

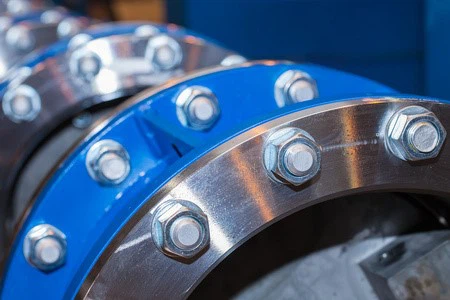

• Công nghiệp Năng lượng & Giàn khoan: Lắp đặt các bộ phận chịu tải và rung động trên các giàn khoan dầu khí, tuabin gió ngoài khơi.

• Ngành Hàng hải & Xây dựng Cầu: Cố định các kết cấu thép lớn trên tàu, cầu cảng, và các công trình ven biển chịu tác động trực tiếp của nước mặn.

• Cơ khí Chính xác Chịu tải: Dùng trong các máy móc công nghiệp nặng, thiết bị nâng hạ cần độ tin cậy cơ học tối đa.

9. Khả năng hoạt động của Inox 316 M16 ở nhiệt độ cao

Inox 316 là vật liệu có khả năng chống oxy hóa và chịu nhiệt rất tốt. Đai ốc M16 này có thể duy trì các đặc tính cơ học và chống ăn mòn của mình, hoạt động liên tục ở nhiệt độ lên đến 925°C (1700°F) và không liên tục lên tới 870°C (1600°F).

Điều này rất quan trọng đối với các mối ghép M16 trong môi trường nhiệt công nghiệp. Khả năng ổn định nhiệt giúp đai ốc M16 giữ được cả độ bền kéo cao (800 MPa) và khả năng chống ăn mòn ngay cả khi được sử dụng trong môi trường có nhiệt độ thay đổi hoặc tiếp xúc với hơi nóng.

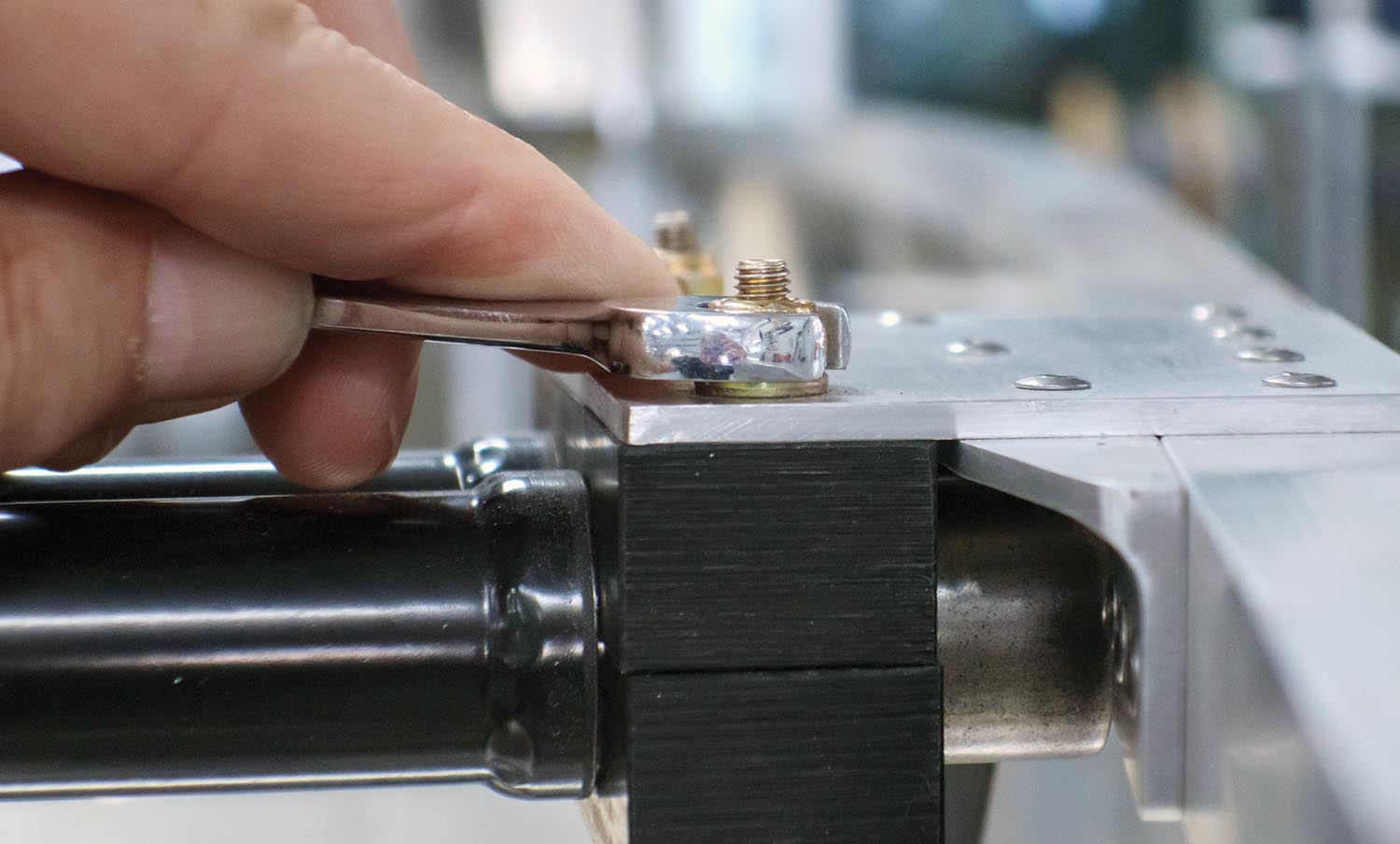

10. Hướng dẫn lắp đặt Đai ốc Inox 316 M16 để tránh cháy ren

Để đạt được mô-men xoắn chính xác và ngăn ngừa hiện tượng cháy ren (galling) khi siết Đai ốc M16 Inox 316 (A4-80), cần tuân thủ quy trình lắp đặt chuyên nghiệp.

Lắp đặt:

• Bôi trơn Tối ưu: Bắt buộc sử dụng chất chống kẹt ren (anti-seize compound) gốc niken hoặc đồng, thoa đều lên ren bulong M16. Đây là bước quan trọng nhất để giảm ma sát, cho phép đạt mô-men xoắn cần thiết cho cấp bền A4-80.

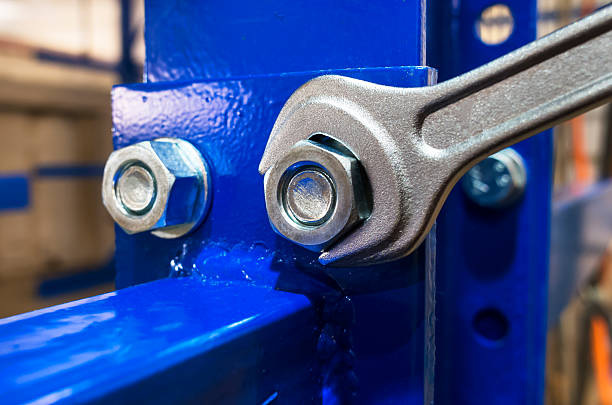

• Siết Lực có Kiểm Soát: Sử dụng cờ lê lực (torque wrench) chuyên dụng. Lực siết cần được áp dụng một cách chậm rãi, tránh siết quá nhanh hoặc quá mạnh đột ngột, điều này giúp áp lực phân bố đều và tránh biến dạng vật liệu.

Tháo gỡ:

• Nới lỏng Khôn ngoan: Khi tháo, nới lỏng chậm. Nếu đai ốc bị kẹt, có thể siết nhẹ một chút rồi nới lỏng ra dần dần để phá vỡ mối hàn lạnh một cách an toàn.
• Dụng cụ chính xác: Chỉ sử dụng dụng cụ có kích thước khóa 24mm (size S) phù hợp để tránh làm tròn hoặc hư hỏng đầu lục giác của đai ốc M16.

11. Các bước phân biệt Tán Inox 316 A4-80 chính hãng

Việc xác minh chất lượng Tán Inox 316 M16 cấp A4-80 là cực kỳ quan trọng đối với các ứng dụng chịu tải và ăn mòn cao.

• Hàng thật (Inox 316 A4-80):
  • Bề mặt phải có độ hoàn thiện cao, sáng bóng. Ren và các góc cạnh của đai ốc M16 phải được gia công sắc nét, không có ba via hay vết nứt.
  • Thử bằng nam châm: Lực hút nam châm rất yếu hoặc gần như không có. Lực hút mạnh cho thấy vật liệu bị pha tạp hoặc không phải Inox 316.
  • Cách xác thực tin cậy nhất: Yêu cầu nhà cung cấp cung cấp Chứng chỉ Chất lượng (CQ) và Báo cáo Thử nghiệm (Test Report). Kiểm tra thành phần Molypden và xác nhận giới hạn bền kéo 800 MPa.
• Hàng giả (Thường là Inox 304 hoặc thép):
  • Giá bán thấp bất thường so với giá thị trường của Inox 316 A4-80.
  • Nhanh chóng xuất hiện rỉ sét hoặc rỗ bề mặt khi sử dụng trong môi trường biển hoặc hóa chất.
  • Không đạt được cường độ 800 MPa, dễ bị trượt ren hoặc gãy khi siết lực tối đa.

12. Giá bán & gợi ý địa chỉ mua Đai ốc Inox 316 DIN934 M16

a. Giá Đai ốc Inox 316 DIN934 M16 tại Mecsu: 6,372 đ / Cái (đã có VAT)

Liên hệ để nhận báo giá tốt nhất (giá có thể thay đổi tùy thời điểm và số lượng).

b. Gợi ý mua đai ốc chính hãng uy tín

• Lựa chọn nhà cung cấp chuyên nghiệp: Đối với sản phẩm chịu lực và chống ăn mòn cao cấp A4-80, luôn ưu tiên đơn vị có khả năng cung cấp đầy đủ chứng nhận về chất lượng và nguồn gốc (CO/CQ) rõ ràng, đảm bảo vật liệu Inox 316 và cấp bền chính xác.
• Mua tại Mecsu: Mecsu cam kết cung cấp Đai ốc Inox 316 M16 chính hãng, đảm bảo chất lượng vật liệu A4 và cấp bền A4-80 (800 MPa), tuân thủ DIN 934. Chúng tôi cung cấp giá thành cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên sâu cho các dự án yêu cầu cao.

MUA THÊM NHIỀU LOẠI TÁN – ĐAI ỐC CHÍNH HÃNG KHÁC TẠI MECSU

13. Những câu hỏi thường gặp về Tán Inox 316 DIN934 M16

Các câu hỏi sau tập trung vào tính năng đặc biệt của kích thước M16 và cấp bền A4-80.

a. Đai ốc M16 Inox 316 A4-80 có thể dùng với bulong Inox 316 A4-70 không?

Có thể. Tuy nhiên, việc kết hợp giữa đai ốc cấp 80 và bulong cấp 70 sẽ khiến mối ghép chỉ đạt cường độ chịu lực tối đa của cấp thấp hơn, tức là 700 MPa. Để đạt hiệu suất 800 MPa, cần sử dụng bulong M16 Inox 316 A4-80 đồng bộ.

b. Mô-men xoắn (Torque) an toàn cho M16 Inox 316 A4-80 là bao nhiêu?

Lực siết an toàn (Torque) cho M16 Inox 316 (cấp bền 80) thường nằm trong khoảng 135 Nm đến 180 Nm, tùy thuộc vào chất bôi trơn và hệ số ma sát. Luôn tham khảo bảng dữ liệu kỹ thuật tiêu chuẩn để áp dụng chính xác.

c. Đai ốc M16 A4-80 có cần sử dụng long đền không?

Có. Đối với mối ghép M16 chịu lực cao, việc sử dụng long đền phẳng (plain washer) Inox 316 là khuyến nghị bắt buộc để phân tán lực siết và bảo vệ bề mặt vật liệu nền. Nên kết hợp thêm long đền vênh (spring washer) để tăng khả năng chống nới lỏng.

d. Kích thước cờ lê (size S) cho đai ốc M16 là bao nhiêu?

Kích thước cờ lê (size khóa – S) tiêu chuẩn cho đai ốc M16 theo DIN 934 là 24 mm.

e. M16 Inox 316 có dễ bị ăn mòn rỗ trong môi trường bể bơi clo hóa không?

Inox 316 chống clorua tốt hơn 304, nhưng môi trường bể bơi (khi nồng độ clo cao và nhiệt độ tăng) vẫn có thể gây ăn mòn rỗ. Cần phải duy trì nồng độ pH và nồng độ clo ở mức kiểm soát.

14. Liên hệ và nhận hỗ trợ kỹ thuật về Phụ kiện Lắp xiết Công Nghiệp

Nếu bạn có bất kỳ thắc mắc nào về việc lựa chọn đai ốc M16 cấp A4-80, tính tương thích của vật liệu Inox 316, hay cần tư vấn giải pháp lắp xiết cho các ứng dụng công nghiệp khắc nghiệt, vui lòng liên hệ ngay với đội ngũ kỹ sư chuyên gia của Mecsu. Chúng tôi cam kết mang đến giải pháp lắp xiết chính xác và đáng tin cậy nhất cho dự án của bạn.

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung & Đúc kết kinh nghiệm từ Mecsu

a. Kinh nghiệm Thực Tế & Câu Chuyện Thành Công

Tán M16 Inox 316 cấp A4-80 là thành phần quan trọng trong việc lắp đặt hệ thống xử lý nước thải công nghiệp nơi tiếp xúc với hóa chất ăn mòn mạnh và tải trọng công suất lớn. Khả năng chống ăn mòn kết hợp với cường độ 800 MPa đảm bảo mối ghép M16 duy trì độ kín khít và chịu được áp lực, ngăn chặn rò rỉ và đảm bảo hoạt động liên tục của nhà máy.

b. Trích Dẫn Chuyên Gia

“Khi làm việc với kích thước M16 Inox 316 cấp A4-80, việc tuân thủ quy trình bôi trơn và kiểm soát lực siết bằng cờ lê lực là không thể thỏa hiệp. Mối ghép M16 là mối ghép chịu tải chính; nếu xảy ra cháy ren (galling) do siết không đúng kỹ thuật, việc tháo gỡ sẽ cực kỳ tốn kém và có thể làm hỏng toàn bộ kết cấu. Chất lượng của chất chống kẹt ren phải tương xứng với cấp độ bền 800 MPa.”
— Kỹ sư cơ khí Chuyên gia kỹ thuật Mecsu (TP. Hồ Chí Minh) – Với hơn 10 năm kinh nghiệm.

c. Tài Liệu Tham Khảo và Nghiên Cứu

Nội dung chi tiết trong bài viết này được xây dựng dựa trên các tiêu chuẩn kỹ thuật quốc tế và dữ liệu thực tế:

• DIN Standard Catalog (Tiêu chuẩn DIN chính thức).
• Tài liệu kỹ thuật về nhóm vật liệu Thép không gỉ Austenitic (A4-80).
• Kinh nghiệm thực tế từ các dự án và khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với hơn 10 năm kinh nghiệm chuyên sâu, đội ngũ kỹ sư của Mecsu cam kết mang đến những thông tin hữu ích và chính xác nhất.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt so với thực tế tùy theo nhà sản xuất. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm.
