Review chi tiết Ecu (Tán) Lục Giác Đen Cấp Bền 10.9 M30 DIN 934: Sự lựa chọn tối ưu cho các siêu kết cấu

Mục Lục Bài Viết

1. 1. Giới thiệu tổng quát về dòng Tán Thép Đen Cấp Bền 10.9 M30
2. 2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm thiết kế đai ốc lục giác DIN 934 size M30
4. 4. Giá trị vật liệu thép cường độ cao 10.9 và công nghệ nhiệt luyện đen
5. 5. Phân tích khả năng chịu tải và ứng suất nén của tán M30
6. 6. Các biến thể đai ốc cường độ cao phổ biến hiện nay
7. 7. Đánh giá ưu điểm và lưu ý quan trọng khi thi công tán 10.9
8. 8. Ứng dụng thực tế: M30 – Chìa khóa cho cầu cảng và hạ tầng công nghiệp
9. 9. So sánh Tán Cấp Bền 10.9 (DIN 934) và các dòng tán thông dụng
10. 10. Hướng dẫn quy trình siết lực chuẩn kỹ thuật cho đai ốc M30
11. 11. Cách nhận diện đai ốc 10.9 chất lượng cao tại Mecsu
12. 12. Thông tin báo giá Tán Thép Đen 10.9 M30 & Năng lực cung ứng
13. 13. Giải đáp thắc mắc chuyên sâu (FAQ) về dòng đai ốc M30
14. 14. Hệ thống hỗ trợ kỹ thuật chuyên nghiệp từ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Kiểm soát dự ứng lực trong liên kết lớn

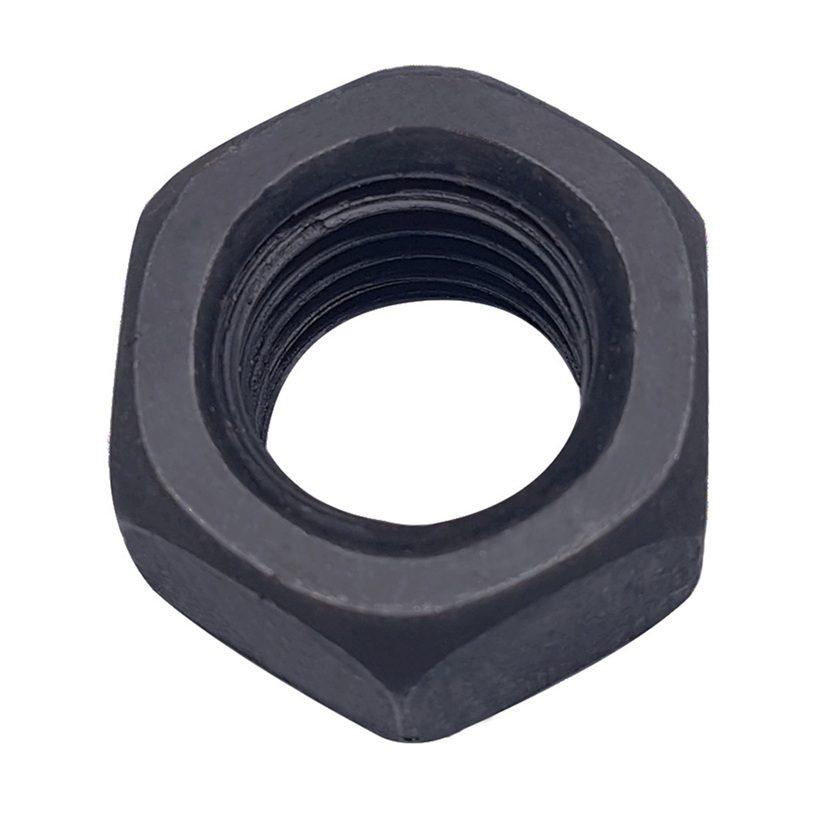

1. Giới thiệu tổng quát về dòng Tán Thép Đen Cấp Bền 10.9 M30

Sản phẩm Tán Thép Đen 10.9 DIN 934 M30 là linh kiện kẹp chặt quan trọng trong các hệ thống chịu tải trọng cực lớn và rung động mạnh. Với đường kính ren lớn, dòng tán này được thiết kế để hoạt động đồng bộ cùng các loại bu lông cấp bền 10.9, tạo ra những mối liên kết vững chắc cho các công trình trọng điểm. Lớp phủ đen từ quá trình tôi nhiệt không chỉ mang lại vẻ ngoài mạnh mẽ mà còn đóng vai trò là lớp màng bảo vệ thép nền khỏi các tác động môi trường trong quá trình thi công.

Sản xuất dựa trên tiêu chuẩn quốc tế DIN 934, đai ốc M30 sở hữu độ bền kéo và độ cứng bề mặt vượt trội. Đây là thành phần không thể thay thế trong việc lắp dựng khung nhà thép tiền chế quy mô siêu lớn, xây dựng cầu đường và lắp ráp các loại máy móc công trình hạng nặng đòi hỏi hệ số an toàn tối đa.

2. Bảng dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng thông số kỹ thuật chuẩn xác cho mã sản phẩm N01M3001E10, hỗ trợ kỹ sư trong việc tính toán thiết kế:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0057692
MPN	N01M3001E10
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 934
Kích thước ren (d)	M30
Bước ren (P)	3.5 mm (Ren thô tiêu chuẩn)
Chiều cao tán (m)	24 mm
Dụng cụ siết (s)	Khóa/Tuýp 46 mm
Chất liệu	Thép Cấp Bền 10.9
Lớp phủ	Nhiệt luyện đen (Black Oxide)
Hướng ren	Ren Phải
Xuất xứ	Trung Quốc

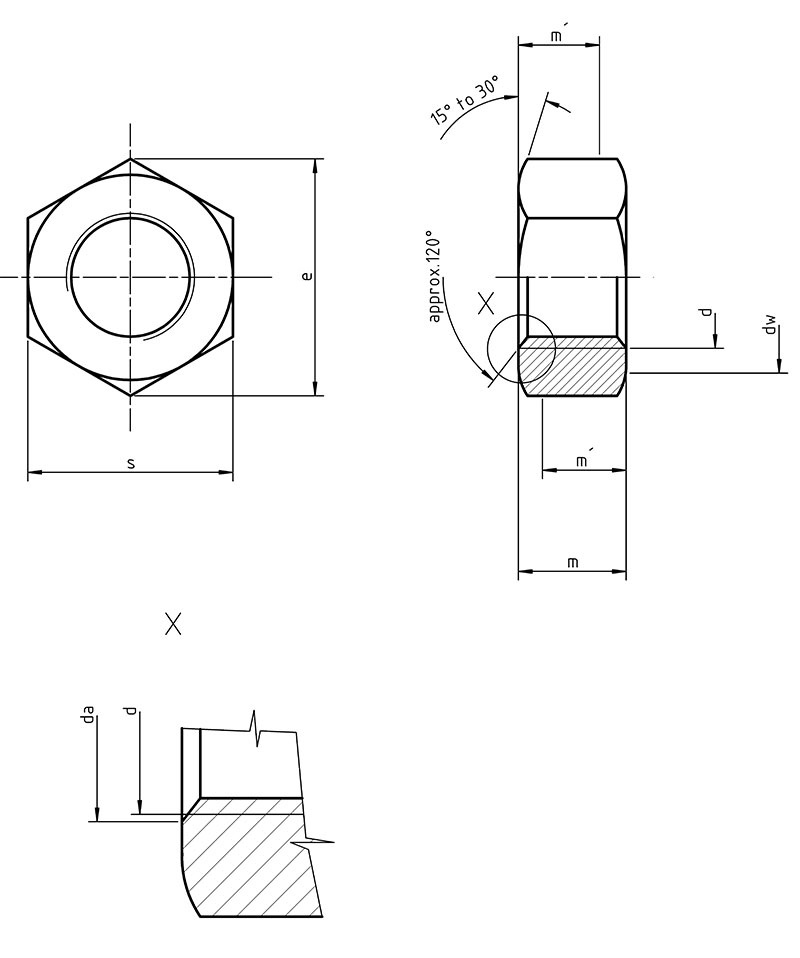

3. Đặc điểm thiết kế đai ốc lục giác DIN 934 size M30

Cấu trúc của đai ốc M30 tuân thủ hình học lục giác cân đối, giúp tối ưu hóa việc truyền tải lực siết:

• Biên dạng Lục Giác: Với kích thước đối đầu lên tới 46mm, sản phẩm tương thích với các dòng súng siết bu lông thủy lực hoặc máy siết lực công nghiệp, đảm bảo không bị trượt cạnh hay biến dạng dù chịu mô-men xoắn cực lớn.
• Chiều cao 24mm: Độ dày lớn giúp tăng cường diện tích tiếp xúc của các vòng ren, ngăn chặn triệt để tình trạng tuôn ren khi mối nối phải gánh tải trọng kéo hàng chục tấn.
• Hệ ren thô 3.5mm: Cho phép việc tháo lắp diễn ra nhanh chóng trên công trường mà vẫn đảm bảo khả năng tự khóa cơ học đáng tin cậy.

4. Giá trị vật liệu thép cường độ cao 10.9 và công nghệ nhiệt luyện đen

Tán M30 được chế tạo từ phôi thép cacbon đặc biệt, trải qua quy trình xử lý nhiệt nghiêm ngặt:

• Khả năng chịu ứng suất kéo tối ưu: Đạt cấp bền 10.9, giúp sản phẩm giữ vững cấu trúc dưới tác động của các lực nén và kéo liên tục từ máy móc hạng nặng.
• Bề mặt Black Oxide: Lớp oxit đen hình thành sau nhiệt luyện giúp bám dính dầu bảo quản tốt hơn, hỗ trợ bôi trơn ren khi siết lực và chống lại sự ăn mòn tạm thời.
• Độ cứng vật liệu đồng đều: Đảm bảo độ bền cho từng vòng ren, tránh hiện tượng mỏi kim loại hoặc kẹt ren khi phải làm việc trong môi trường khắc nghiệt.

5. Phân tích khả năng chịu tải và ứng suất nén của tán M30

Sự kết hợp giữa kích thước M30 và cấp bền 10.9 tạo nên một “pháo đài” liên kết trong ngành cơ khí:

Sử dụng dụng cụ siết 46mm, kỹ thuật viên có thể tạo ra dự ứng lực khổng lồ để cố định các bản mã thép dày. Chiều cao 24mm của tán giúp phân bổ áp lực nén đồng đều lên long đền và bề mặt cấu kiện, tránh làm móp méo lỗ khoan và đảm bảo tính nguyên vẹn của kết cấu trước các tác động ngoại lực như chấn động động cơ hoặc áp lực gió.

6. Các biến thể đai ốc cường độ cao phổ biến hiện nay

Để phù hợp với từng môi trường đặc thù, quý khách có thể lựa chọn các loại tán khác tại Mecsu:

• Tán Thép Đen 10.9 (Mã 0057692): Chuyên dụng cho các kết cấu trong nhà, bệ máy ngâm dầu hoặc các dự án được sơn phủ bảo vệ.
• Tán Mạ Kẽm Nhúng Nóng: Lựa chọn số 1 cho các công trình biển, cầu cảng nhờ lớp kẽm bảo vệ siêu dày chống ăn mòn muối biển.
• Tán Inox 304/316: Ưu tiên cho ngành hóa chất và thực phẩm, tuy nhiên cần lưu ý về giới hạn chịu tải so với dòng thép 10.9.
• Tán Vòng Nhựa (Nylon Insert Nut): Chống tự tháo tuyệt đối cho các vị trí có độ rung động cực cao.

7. Đánh giá ưu điểm và lưu ý quan trọng khi thi công tán 10.9

Ưu điểm:

• Sức chịu tải khổng lồ: Chuyên trị các mối liên kết chịu tải trọng tĩnh và động ở mức cao nhất.
• Độ chính xác chuẩn DIN: Đảm bảo khả năng lắp lẫn hoàn hảo với mọi bu lông M30 hệ mét.
• Hiệu quả kinh tế: Đầu tư một lần cho sự an toàn dài hạn của công trình với mức giá 15,352 đ/cái.
• Kiểm soát chất lượng trực quan: Dễ dàng phát hiện các biến dạng bề mặt thông qua lớp đen nhiệt luyện.

Hạn chế:

• Tính oxy hóa: Cần được che chắn hoặc bôi mỡ chống gỉ nếu phải làm việc trực tiếp dưới thời tiết khắc nghiệt mà không có lớp sơn phủ.
• Yêu cầu thiết bị chuyên dụng: Với size M30, việc siết bằng tay là không khả thi, cần có thiết bị hỗ trợ lực siết lớn.

8. Ứng dụng thực tế: M30 – Chìa khóa cho cầu cảng và hạ tầng công nghiệp

Đai ốc M30 Thép Đen là thành phần cốt lõi trong các đại dự án đòi hỏi sức mạnh cơ khí:

• Xây dựng cầu vượt và cảng biển: Kết nối các phiến dầm thép, hệ thống lan can phòng hộ và chân đế cầu trục cảng.
• Nhà máy năng lượng: Cố định chân đế trụ turbine gió, bệ máy phát điện nhiệt điện và các cấu trúc giàn khoan dầu khí.
• Công nghiệp nặng: Lắp ráp các hệ thống máy ép thủy lực lớn, máy nghiền trong ngành xi măng và khai thác khoáng sản.
• Kết cấu thép tiền chế siêu hạng: Sử dụng trong các nhà xưởng có nhịp lớn, yêu cầu sự bền vững của các nút liên kết chính.

9. So sánh Tán Cấp Bền 10.9 (DIN 934) và các dòng tán thông dụng

Sự khác biệt về cấp bền ở size M30 có thể quyết định sự an toàn của cả một công trình:

Tiêu chí đánh giá	Tán Thép Đen 10.9	Tán Thép Thường (Grade 5/6)
Giới hạn bền kéo	Cực cao, chống đứt ren dưới áp lực cực lớn	Thấp, rất dễ bị biến dạng ren khi siết máy
Khả năng chống lỏng	Duy trì lực kẹp lâu dài, chống rung tốt	Dễ bị nới lỏng cơ học sau thời gian ngắn
Độ cứng vật lý	Cao (HRC 32-39), chịu mài mòn tốt	Thấp, ren dễ bị mòn phẳng
Lĩnh vực ứng dụng	Công trình trọng điểm, thiết bị hạng nặng	Kết cấu nhẹ, lắp ráp dân dụng

Kết luận: Đối với các mối liên kết M30, việc sử dụng sai cấp bền có thể dẫn đến hậu quả nghiêm trọng về người và tài sản.

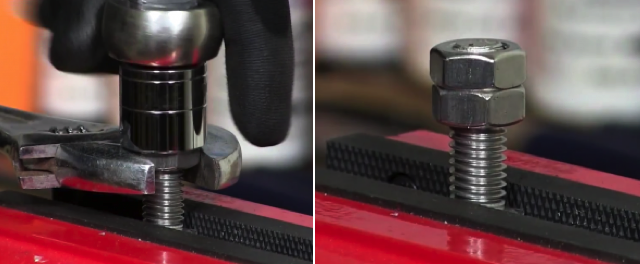

10. Hướng dẫn quy trình siết lực chuẩn kỹ thuật cho đai ốc M30

Để đạt hiệu quả kết nối tối đa cho hệ thống size lớn M30:

• Bước 1: Làm sạch ren: Loại bỏ hoàn toàn bụi bẩn trên ren bu lông. Việc sử dụng dầu bôi trơn chuyên dụng giúp lực siết phân bổ chính xác hơn.
• Bước 2: Phối hợp linh kiện: Luôn đi kèm với long đền phẳng cường độ cao cùng cấp bền để bảo vệ bề mặt thép nền.
• Bước 3: Siết sơ bộ: Vặn tán vào bằng tay cho đến khi khít mặt long đền, kiểm tra độ vuông góc của ren.
• Bước 4: Siết lực chính xác: Sử dụng cờ lê lực hoặc máy siết thủy lực theo thông số bản vẽ (thường đạt mức trên 1500 Nm cho M30 cấp 10.9).

11. Cách nhận diện đai ốc 10.9 chất lượng cao tại Mecsu

Quý khách có thể kiểm tra tán M30 thép đen chính hãng qua các đặc điểm sau:

• Ký hiệu đặc trưng: Trên mặt tán thường có dập chìm số 10 hoặc 10.9 kèm theo mã hiệu của nhà sản xuất uy tín.
• Bề mặt hoàn thiện: Lớp đen nhiệt luyện đồng nhất, không có hiện tượng bong tróc vảy thép hay rỗ khí ở các góc lục giác.
• Độ chính xác của ren: Thử bằng dưỡng ren hoặc bu lông tiêu chuẩn, tán phải xoay mượt mà, không bị rơ lắc hay kẹt cứng cục bộ.

12. Thông tin báo giá Tán Thép Đen 10.9 M30 & Năng lực cung ứng

a. Giá bán tham khảo: 15,352 đ / Cái

Mecsu Pro cam kết giá thành cạnh tranh đi đôi với chất lượng vượt trội. Chúng tôi có chính sách giá đặc biệt cho các đơn vị thầu xây lắp cầu đường và các xưởng chế tạo cơ khí khi đặt hàng số lượng lớn theo lô.

b. Tại sao Mecsu là đối tác tin cậy?

• Tồn kho sẵn có: Luôn đảm bảo số lượng lớn cho các đơn hàng dự án khẩn cấp.
• Pháp lý rõ ràng: Đầy đủ chứng chỉ CO/CQ, kết quả thử nghiệm cường độ kéo tại các trung tâm kiểm định độc lập.
• Hệ thống Logistics: Giao hàng hỏa tốc đến tận chân công trình, đảm bảo tiến độ thi công.

13. Giải đáp thắc mắc chuyên sâu (FAQ) về dòng đai ốc M30

13.1. Tại sao đai ốc M30 10.9 ít khi có màu kẽm trắng?

Vì thép 10.9 là thép cường độ cao, quá trình mạ kẽm điện phân có thể gây ra hiện tượng giòn hydro, làm tán dễ bị gãy giòn dưới tải trọng. Do đó, màu đen nhiệt luyện hoặc mạ kẽm nhúng nóng là hai phương pháp an toàn nhất cho dòng sản phẩm này.

13.2. Tôi có thể sử dụng tán M30 10.9 này cho bu lông 8.8 không?

Có thể sử dụng bình thường và đây là phương án gia tăng độ an toàn. Tuy nhiên, sức chịu tải của toàn bộ mối nối sẽ bị giới hạn bởi cấp bền của bu lông (8.8) chứ không đạt tới ngưỡng của tán (10.9).

13.3. Bước ren 3.5mm có phải là chuẩn duy nhất không?

3.5mm là bước ren thô tiêu chuẩn cho size M30 theo DIN 934. Trong một số ứng dụng đặc biệt, có thể tồn tại ren mịn (2.0mm), vì vậy hãy kiểm tra kỹ ren bu lông trước khi mua.

13.4. Sản phẩm này có đầy đủ hóa đơn chứng từ không?

Mecsu cung cấp đầy đủ hóa đơn VAT và giấy tờ chứng minh nguồn gốc xuất xứ cho mọi đơn hàng. Chúng tôi hiểu rõ tầm quan trọng của việc kiểm soát vật tư trong các dự án lớn.

14. Hệ thống hỗ trợ kỹ thuật chuyên nghiệp từ Mecsu Pro

Quý khách đang gặp khó khăn trong việc chọn lựa lực siết hoặc cần bảng tra thông số cho dự án? Đội ngũ kỹ sư Mecsu Pro luôn đồng hành cùng bạn:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Kiểm soát dự ứng lực trong liên kết lớn

a. Không được chủ quan khi siết máy

Với kích thước M30, sai lệch nhỏ về lực siết cũng có thể gây ra hậu quả lớn. Việc siết chưa đủ lực sẽ khiến mối nối bị lỏng do rung động, trong khi siết quá lực sẽ làm ren bị giãn vĩnh viễn. Hãy luôn sử dụng thiết bị siết có đồng hồ đo lực được kiểm định.

b. Duy trì màng dầu bảo vệ

“Do tán thép đen có khả năng chống rỉ thấp, sau khi lắp đặt xong, bạn nên thực hiện việc sơn phủ toàn bộ cụm mối nối hoặc dùng mỡ chuyên dụng để bọc kín đầu bu lông tán. Điều này ngăn chặn sự xâm nhập của hơi ẩm vào khe ren, đảm bảo khả năng tháo dỡ và bảo trì trong tương lai.”
— Kinh nghiệm thực chiến từ chuyên gia kỹ thuật Mecsu Pro.
