Review chi tiết Tán Dài (Ống Nối Ty) DIN 6334 M10x50 Thép Mạ Kẽm: Sự lựa chọn tin cậy cho hệ thống treo công nghiệp

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Tán Dài Thép Mạ Kẽm M10x50 DIN 6334
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế Tán lục giác dài size M10 chiều dài 50mm
4. 4. Giá trị cốt lõi của thép cấp bền 4.8 và lớp phủ mạ kẽm
5. 5. Đánh giá độ bền và khả năng chịu tải của liên kết nối ty ren
6. 6. Các biến thể ống nối ty ren phổ biến trên thị trường hiện nay
7. 7. Những ưu điểm vượt trội và lưu ý khi sử dụng tán nối M10x50
8. 8. Ứng dụng thực tế: M10x50 – Giải pháp kết nối trong thi công M&E và xây dựng
9. 9. Đối chiếu Tán Dài (DIN 6334) và Tán Lục Giác Tiêu Chuẩn (DIN 934)
10. 10. Quy trình lắp ghép ty ren chuẩn xác để đảm bảo độ an toàn
11. 11. Phương pháp nhận diện tán nối thép mạ kẽm đạt chuẩn chất lượng
12. 12. Thông tin báo giá Tán Dài Thép Mạ Kẽm M10x50 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng ống nối ty M10x50
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Tối ưu hóa chiều sâu ren khi kết nối ty ren dài

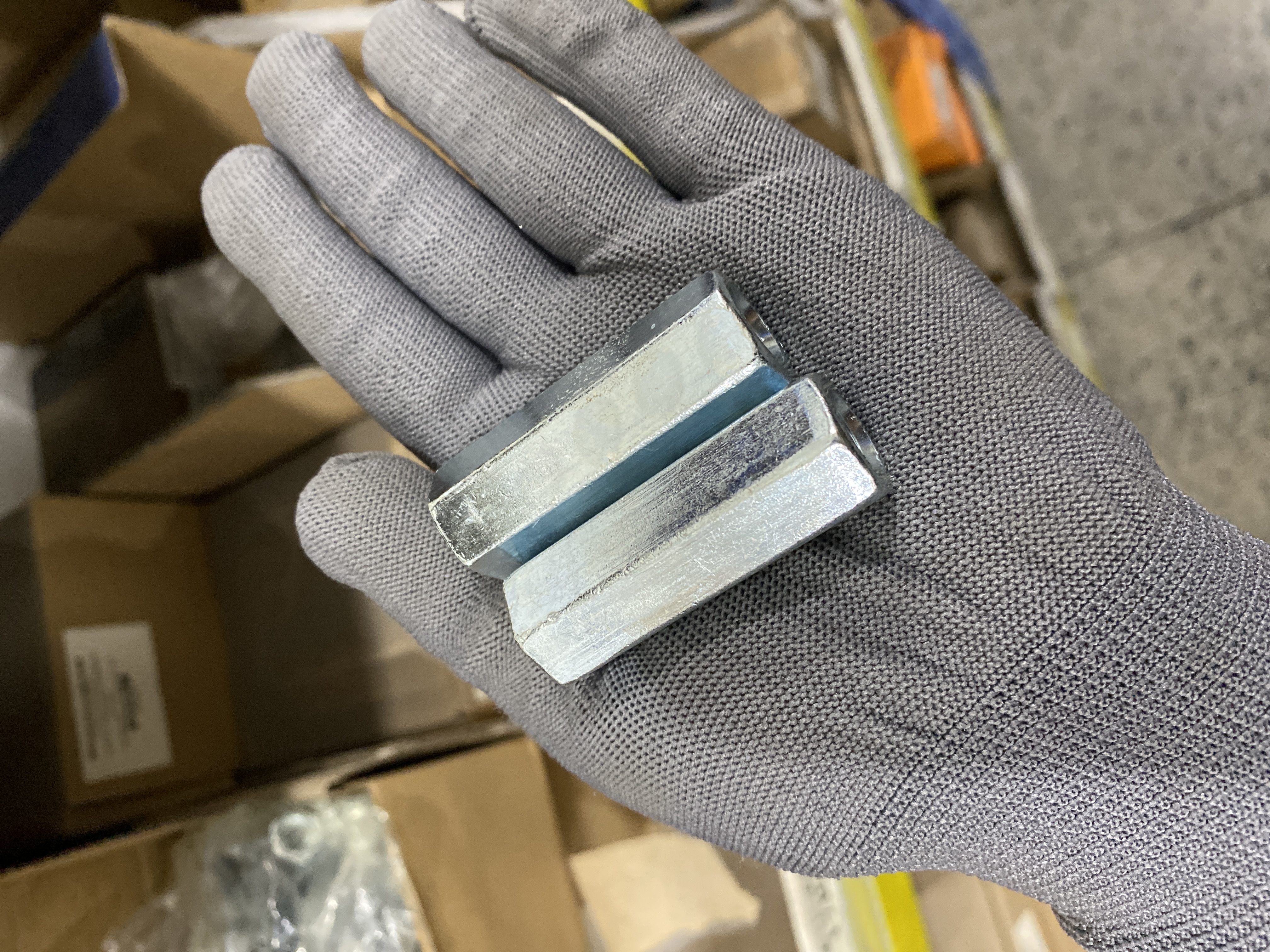

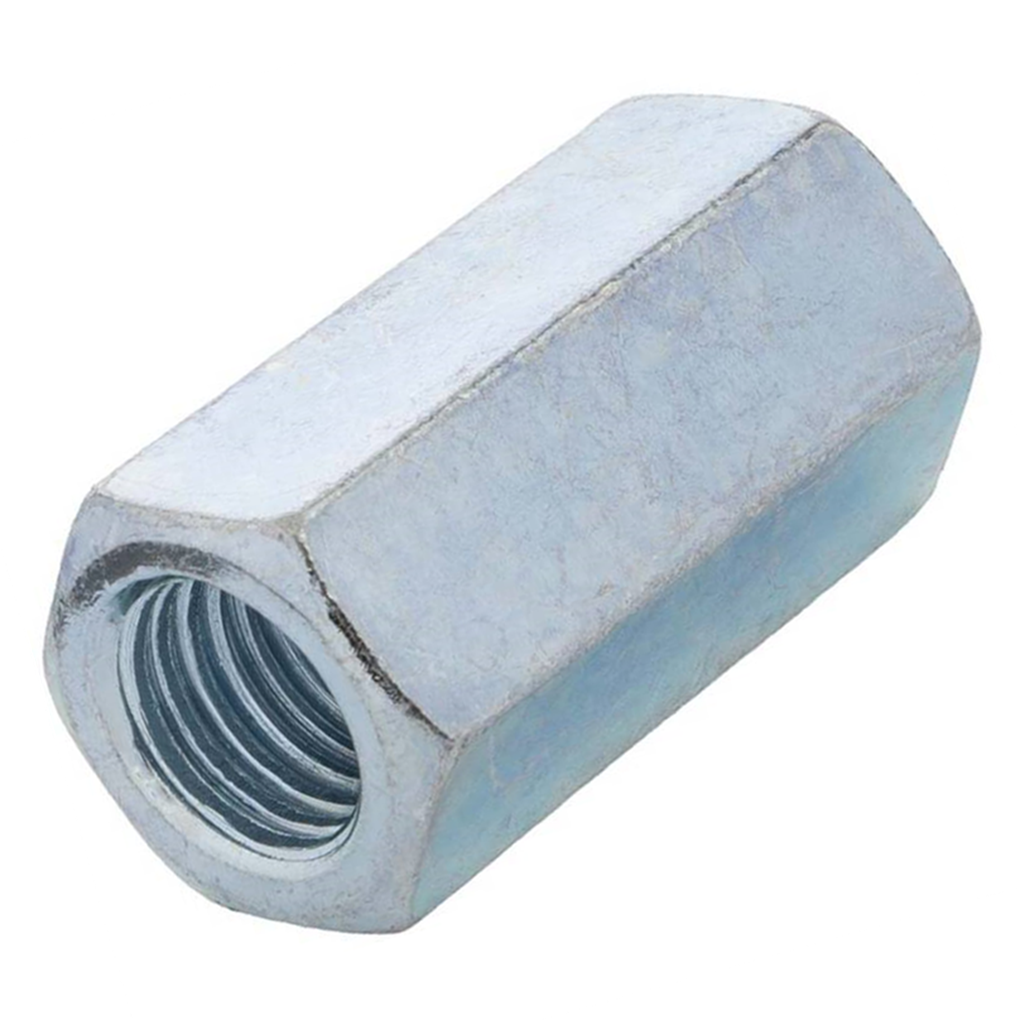

1. Tổng quan về dòng Tán Dài Thép Mạ Kẽm M10x50 DIN 6334

Sản phẩm Tán Dài Thép Mạ Kẽm 4.8 DIN6334 M10x50 (còn gọi là ống nối ty ren hay ecu nối) là linh kiện cơ khí chuyên dụng dùng để liên kết hai thanh ty ren có cùng kích thước lại với nhau. Với chiều dài lên tới 50mm, sản phẩm tạo ra một diện tích tiếp xúc ren cực lớn, giúp mối nối trở nên cực kỳ chắc chắn và ổn định. Đây là thành phần không thể thiếu trong các hệ thống treo trên cao nơi yêu cầu độ dài ty ren vượt quá quy cách sản xuất thông thường.

Được chế tác dựa trên tiêu chuẩn DIN 6334 từ thép carbon cấp bền 4.8, tán nối M10x50 đảm bảo khả năng chịu tải tĩnh tốt và độ bền kéo đáng tin cậy. Sản phẩm được mạ kẽm bảo vệ, giúp chống lại sự oxy hóa trong điều kiện môi trường xây dựng dân dụng và công nghiệp.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp thông tin kỹ thuật chính xác cho mã sản phẩm N17M1001050Z21, hỗ trợ kỹ sư trong khâu tính toán lắp ghép:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0629975
MPN	N17M1001050Z21
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 6334
Kích thước ren (d)	M10
Bước ren (P)	1.5 mm (Ren thô tiêu chuẩn)
Chiều dài tổng (L)	50 mm
Dụng cụ siết (s)	Khóa 17 mm
Chất liệu	Thép cấp bền 4.8
Lớp phủ bảo vệ	Mạ Kẽm (Zinc Plated)
Hướng ren	Ren Phải
Kiểu ren	Ren Thô
Nguồn gốc	Trung Quốc

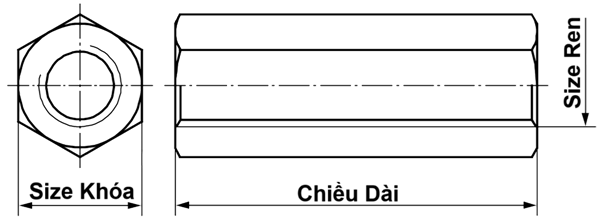

3. Phân tích thiết kế Tán lục giác dài size M10 chiều dài 50mm

Cấu tạo của tán nối M10x50 được tối ưu để tạo ra sự liên kết thẳng hàng và vững chắc:

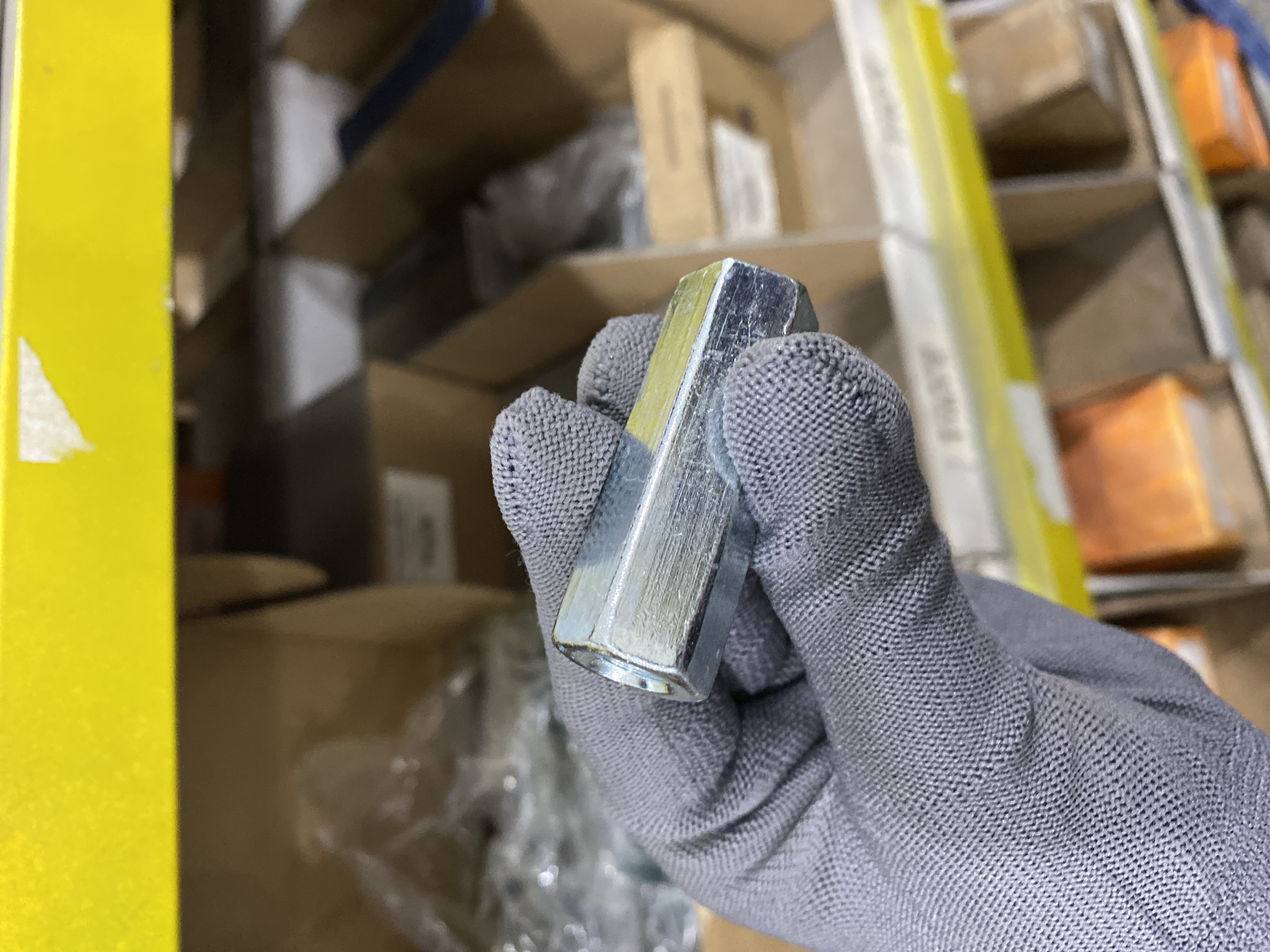

• Thân Lục Giác: Với kích thước khóa chuẩn 17mm, phần thân lục giác cho phép người thợ sử dụng cờ lê hoặc mỏ lết siết chặt một cách dễ dàng. Hình dạng này cũng giúp tăng độ bám khi thực hiện thao tác nối ty ren thủ công.
• Chiều Dài Ống 50mm: Độ dài vượt trội này cung cấp khoảng không gian ren đủ sâu để hai thanh ty ren có thể vặn vào tối thiểu 20-25mm mỗi đầu, đảm bảo lực liên kết được phân bổ đều và không bị tuột ren dưới áp lực kéo lớn.

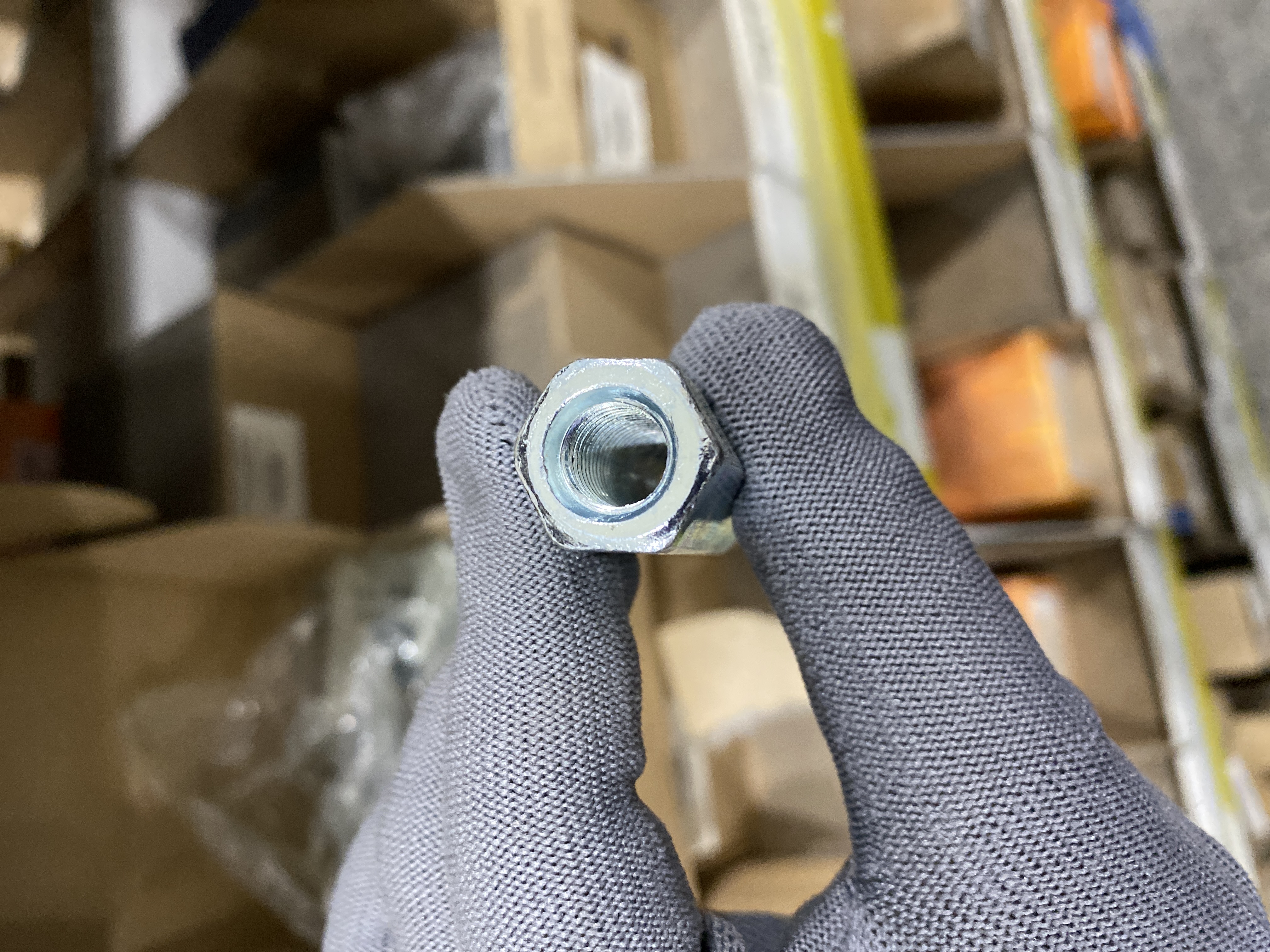

• Ren Thông Suốt: Lòng tán được tiện ren toàn bộ chiều dài, cho phép ty ren đi sâu vào trong, hỗ trợ việc điều chỉnh độ dài thanh treo linh hoạt hơn.

4. Giá trị cốt lõi của thép cấp bền 4.8 và lớp phủ mạ kẽm

Với các hệ thống treo cơ điện, vật liệu thép mạ kẽm cấp bền 4.8 mang lại sự cân bằng hoàn hảo:

• Cấp bền 4.8: Đảm bảo độ dẻo dai cần thiết, giúp tán không bị giòn gãy dưới tác động của rung động từ hệ thống đường ống hoặc máy móc vận hành.
• Mạ kẽm điện phân: Lớp phủ này ngăn chặn sự tiếp xúc trực tiếp của lõi thép với độ ẩm không khí, hạn chế tối đa hiện tượng rỉ sét chảy dài làm mất thẩm mỹ và hỏng hóc ty ren.
• Tiết kiệm chi phí: Đây là phương án kinh tế hiệu quả cho các dự án xây dựng dân dụng nơi không yêu cầu tính kháng rỉ cực cao như inox nhưng vẫn đảm bảo an toàn kết cấu.

5. Đánh giá độ bền và khả năng chịu tải của liên kết nối ty ren

Sự kết hợp giữa ren M10 và chiều dài 50mm tạo nên một điểm nối có khả năng chịu lực nhổ vô cùng ấn tượng:

Việc tăng chiều dài tiếp xúc ren giúp giảm tải trọng lên từng bước ren riêng lẻ. Khi thực hiện nối hai thanh ty ren M10 bằng tán DIN 6334, mối nối thường có độ bền tương đương hoặc thậm chí cao hơn chính bản thân thanh ty ren nếu được lắp đặt đúng kỹ thuật. Điều này mang lại sự an tâm tuyệt đối cho các hệ thống treo nặng như dàn lạnh công nghiệp hay hệ thống ống cứu hỏa.

6. Các biến thể ống nối ty ren phổ biến trên thị trường hiện nay

Tùy thuộc vào yêu cầu của môi trường thi công, quý khách có thể lựa chọn các chủng loại khác:

• Tán Dài Thép Mạ Kẽm (Mã 0629975): Dòng sản phẩm thông dụng, giá thành rẻ, dùng cho các khu vực khô ráo trong tòa nhà.
• Tán Dài Inox 304: Khả năng chống rỉ sét xuất sắc, dùng cho môi trường ẩm ướt hoặc các khu vực lộ thiên ngoài trời.
• Tán Dài Inox 316: Dành riêng cho các dự án dầu khí, cảng biển hoặc nhà máy hóa chất nhờ tính năng chống ăn mòn hóa học tuyệt đối.
• Ống Nối Ty Tròn: Biến thể có thân hình trụ tròn, thường dùng trong các ứng dụng cơ khí yêu cầu sự gọn gàng và không dùng cờ lê siết thân.

7. Những ưu điểm vượt trội và lưu ý khi sử dụng tán nối M10x50

Ưu điểm:

• Nối ty nhanh chóng: Cho phép mở rộng chiều dài ty ren theo ý muốn mà không cần hàn nối phức tạp.
• Liên kết đồng trục: Giữ cho hai thanh ty ren luôn thẳng hàng, đảm bảo tính thẩm mỹ và kỹ thuật cho hệ thống treo.
• Độ bám ren cao: Chiều dài 50mm loại bỏ hoàn toàn nguy cơ tuột ren do ty ren vặn không đủ sâu.
• Kích thước chuẩn hóa: Tuân thủ DIN 6334 giúp việc thay thế và bảo trì trở nên đơn giản.

Hạn chế:

• Yêu cầu độ sâu ren: Người thợ cần đảm bảo cả hai đầu ty ren đều đi sâu vào lòng tán để đạt tải trọng tối đa.
• Không dùng cho môi trường muối biển: Lớp mạ kẽm điện phân có thể bị ố vàng nếu tiếp xúc trực tiếp với nước biển lâu ngày.

8. Ứng dụng thực tế: M10x25 – Giải pháp kết nối trong thi công M&E và xây dựng

Nhờ vào thiết kế tối ưu cho việc truyền lực và nối dài, tán nối M10x50 được ứng dụng rộng rãi trong:

• Thi công hệ thống điều hòa (HVAC): Nối dài ty ren để treo các dàn lạnh âm trần, đường ống gió và ống đồng tại các tòa nhà cao tầng.
• Hệ thống phòng cháy chữa cháy (PCCC): Dùng để liên kết ty ren treo các trục ống dẫn nước chữa cháy dọc hành lang hoặc trong nhà xưởng.
• Lắp đặt máng cáp điện: Kết nối các thanh ty treo hệ thống thang máng cáp điện công nghiệp từ trần bê tông xuống vị trí lắp đặt.
• Kết cấu treo trần giả: Sử dụng trong việc thi công trần thạch cao hạng nặng hoặc các hệ thống trần trang trí yêu cầu độ cao lớn.

9. Đối chiếu Tán Dài (DIN 6334) và Tán Lục Giác Tiêu Chuẩn (DIN 934)

Việc sử dụng đúng loại tán sẽ quyết định tính an toàn của mối nối thanh ren:

Tiêu chí	Tán Dài (DIN 6334)	Tán Tiêu Chuẩn (DIN 934)
Chiều dài (L)	Dài (50mm với size M10)	Ngắn (Khoảng 8mm với size M10)
Mục đích chính	Kết nối hai thanh ty ren lại với nhau	Kẹp chặt một chi tiết vào bu lông/ty ren
Khả năng chịu lực kéo	Rất cao nhờ diện tích ren lớn	Thấp hơn, không phù hợp để nối ty
Độ ổn định mối nối	Giữ hai thanh ty ren đồng trục	Dễ bị nghiêng lệch nếu dùng để nối

Kết luận: Đối với việc nối dài thanh ren, DIN 6334 là phương án kỹ thuật duy nhất đảm bảo an toàn.

10. Quy trình lắp ghép ty ren chuẩn xác để đảm bảo độ an toàn

Để đạt được hiệu quả liên kết tối ưu cho tán nối M10x50:

• Bước 1: Kiểm tra ren: Đảm bảo đầu ren của hai thanh ty không bị dập, móp để việc vặn vào lòng tán trơn tru.
• Bước 2: Vặn ty ren thứ nhất: Vặn thanh ty ren đầu tiên vào lòng tán cho đến khi đạt độ sâu khoảng 25mm (một nửa chiều dài tán).
• Bước 3: Vặn ty ren thứ hai: Đưa thanh ty ren còn lại vào đầu kia và vặn cho đến khi hai đầu ty chạm nhẹ vào nhau ở giữa lòng tán.
• Bước 4: Khóa mối nối: Sử dụng thêm 2 con tán lục giác tiêu chuẩn (tán khóa) ở hai đầu ống nối để cố định vị trí, ngăn ngừa ty ren bị xoay lỏng theo thời gian do rung động.

11. Phương pháp nhận diện tán nối thép mạ kẽm đạt chuẩn chất lượng

Kiểm tra tán nối M10x50 chính ngạch tại Mecsu qua các dấu hiệu sau:

• Độ sáng bề mặt: Lớp mạ kẽm đều màu, bóng mịn, không có vết bong tróc hoặc rỉ sét ngay cả ở các góc cạnh lục giác.
• Độ chuẩn của ren: Bước ren 1.5mm sắc nét, đồng nhất suốt chiều dài 50mm, không có bavia thừa bên trong lòng ống.
• Kích thước chuẩn xác: Chiều dài đúng 50mm và size khóa 17mm vuông vức, khớp hoàn toàn với các dụng cụ siết tiêu chuẩn.

12. Thông tin báo giá Tán Dài Thép Mạ Kẽm M10x50 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 4,959 đ / Cái

Mecsu Pro cung cấp tán dài M10x50 với mức giá cạnh tranh nhất, đi kèm chính sách chiết khấu sâu cho các nhà thầu thi công cơ điện M&E và các xưởng gia công kết cấu thép mua số lượng lớn theo hộp hoặc theo bao.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn tại kho: Luôn đủ số lượng cho các đơn hàng lớn từ công trình.
• Chất lượng đồng nhất: Từng con tán đều đạt tiêu chuẩn DIN 6334 khắt khe.
• Giao hàng siêu tốc: Đảm bảo tiến độ công trình của bạn không bị gián đoạn.

MUA THÊM CÁC LOẠI ỐNG NỐI TY REN KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng ống nối ty M10x50

13.1. Tôi có thể dùng tán M10 nối cho ty ren M8 được không?

Không thể. Bước ren và đường kính của M10 (1.5mm) hoàn toàn khác với M8 (1.25mm). Việc cố tình vặn sẽ làm cháy ren cả tán lẫn ty ren, gây mất an toàn nghiêm trọng cho hệ thống treo.

13.2. Tại sao ống nối này lại dài tới 50mm trong khi tán thường chỉ 8mm?

Mục đích của tán dài là tạo ra diện tích tiếp xúc ren lớn để kết nối hai thanh ren tách biệt. Độ dài 50mm đảm bảo mỗi thanh ren có thể bám chắc vào 25mm chiều dài ren, cung cấp lực giữ an toàn gấp nhiều lần so với việc chỉ dùng tán thường.

13.3. Tôi có cần bôi thêm keo khóa ren khi nối ty không?

Trong môi trường có rung động mạnh (như gần động cơ hoặc ống thông gió lớn), chúng tôi khuyến nghị quý khách nên dùng thêm keo khóa ren hoặc dùng tán khóa ở hai đầu để đảm bảo mối nối không bị nới lỏng theo thời gian.

13.4. Sản phẩm này có dùng được trong nhà tắm không?

Thép mạ kẽm có thể chịu được độ ẩm tốt, nhưng môi trường nhà tắm thường xuyên tiếp xúc với hơi nước và hóa chất tẩy rửa. Để đảm bảo độ bền vĩnh viễn và thẩm mỹ, quý khách nên ưu tiên chọn loại làm từ Inox 304.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý khách cần bảng tra lực kéo cho ty ren và tán nối cho dự án cao tầng? Đội ngũ hỗ trợ của Mecsu Pro luôn sẵn sàng đồng hành:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Tối ưu hóa chiều sâu ren khi kết nối ty ren dài

a. Quy tắc 50/50

Sai lầm phổ biến nhất là vặn một thanh ty ren quá sâu (ví dụ 40mm) khiến thanh còn lại chỉ còn bám được 10mm. Hãy luôn đảm bảo hai thanh ty ren gặp nhau ở chính giữa lòng tán (mốc 25mm) để lực kéo được phân bổ cân bằng nhất cho cả hai đầu.

b. Chất lượng dụng cụ siết

“Khi siết tán dài M10, hãy sử dụng cờ lê 17mm chất lượng để tránh làm tròn các cạnh lục giác. Nếu các cạnh này bị biến dạng, việc tháo dỡ hoặc bảo trì hệ thống treo sau này sẽ trở nên cực kỳ khó khăn và tốn kém.”
— Chia sẻ từ phòng kỹ thuật Mecsu Pro.
