Review chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M10x30 Cấp Bền 10.9: Giải pháp chốt giữ tải trọng lớn cho máy móc công nghiệp

Mục Lục Bài Viết

1. 1. Khái quát về dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M10x30
2. 2. Chi tiết bảng thông số kỹ thuật và kích thước sản phẩm
3. 3. Phân tích đặc điểm thiết kế Vít Trí (Grub Screw) DIN 913 size M10 dài 30mm
4. 4. Ưu thế vượt trội từ thép hợp kim 10.9 và công nghệ nhuộm đen nhiệt luyện
5. 5. Khả năng truyền lực ép và độ bền bỉ của mặt tiếp xúc phẳng
6. 6. Các dòng vít trí định vị chuyên dụng trên thị trường kỹ thuật
7. 7. Đánh giá ưu điểm và những lưu ý quan trọng khi dùng vít trí 10.9 M10x30
8. 8. Ứng dụng thực tế: M10x30 – Giải pháp hoàn hảo cho khớp nối và tải trọng nặng
9. 9. Điểm khác biệt giữa Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)
10. 10. Hướng dẫn quy trình lắp đặt và chọn khóa lục giác 5mm chuẩn
11. 11. Cách thức phân biệt vít trí cường độ cao đạt chuẩn 10.9 chất lượng
12. 12. Báo giá Vít Trí Thép Đen M10x30 & Thông tin nhà cung cấp
13. 13. Các câu hỏi thường gặp về sản phẩm vít trí M10 đuôi bằng
14. 14. Hệ thống tư vấn kỹ thuật từ chuyên gia Mecsu Pro
15. 15. Góc tư vấn: Cách hạn chế tình trạng hư hỏng ren khi siết vít trí cỡ lớn

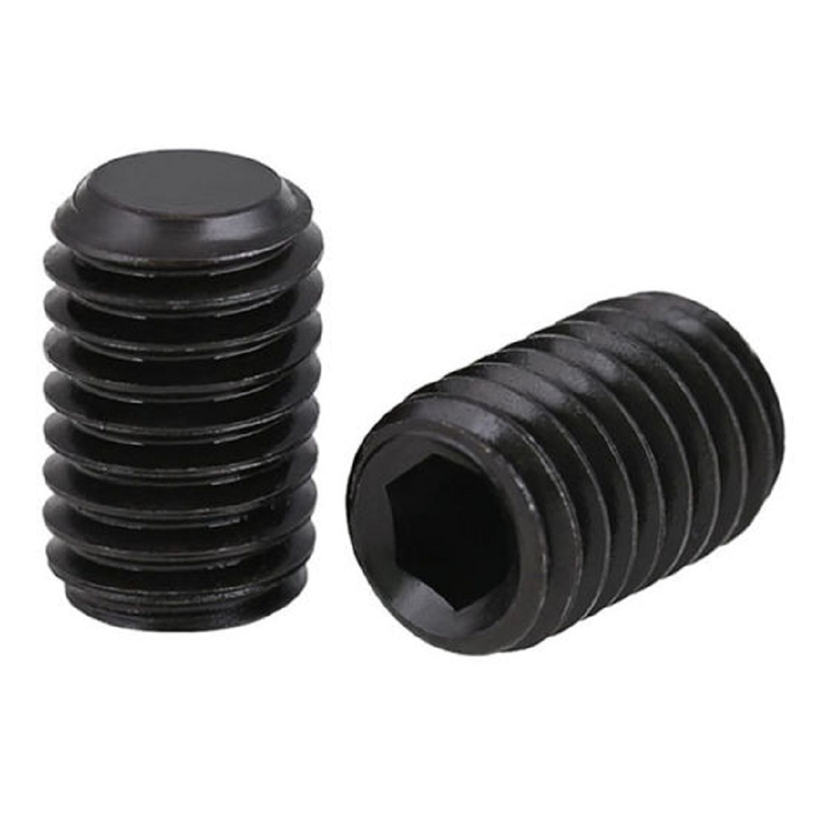

1. Khái quát về dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M10x30

Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M10x30 là linh kiện cơ khí hạng nặng, còn được biết đến với tên gọi vít cấy không đầu hoặc bu lông chí. Điểm đặc trưng nhất của dòng vít này là khả năng lắp đặt chìm sâu vào bên trong vật liệu, giúp loại bỏ hoàn toàn phần mũ vít nhô ra ngoài, tạo sự gọn gàng cho thiết bị và tránh va chạm trong quá trình vận hành xoay tròn. Với cấp bền 10.9, sản phẩm sở hữu độ cứng cáp tuyệt vời, cho phép thực hiện các mối ghép có cường độ cao mà không lo ngại vấn đề biến dạng lỗ lục giác.

Được sản xuất dựa trên tiêu chuẩn kỹ thuật DIN 913, vít trí M10x30 có phần đuôi được mài phẳng vuông góc, giúp nén chặt vào trục máy mà không gây ra những vết trầy xước sâu hay làm biến đổi cấu trúc chi tiết được định vị. Đây là giải pháp chốt giữ không thể thiếu trong các cụm truyền động công suất lớn, các trục máy công nghiệp và những thiết bị yêu cầu sự chắc chắn tuyệt đối.

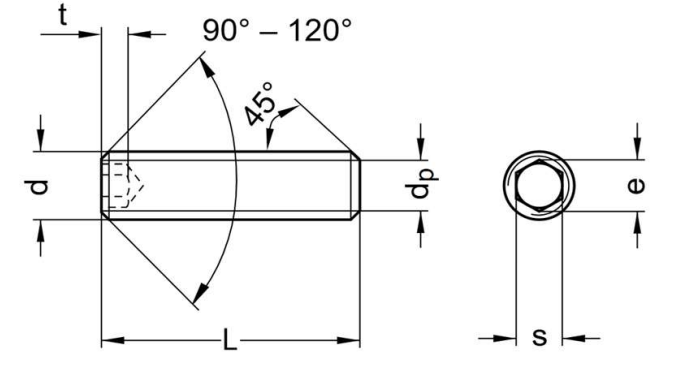

2. Chi tiết bảng thông số kỹ thuật và kích thước sản phẩm

Mecsu Pro cung cấp hệ thống dữ liệu kỹ thuật minh bạch cho mã hàng B16M1001030D13E1 để khách hàng dễ dàng tra cứu:

Đặc tính kỹ thuật	Thông tin chi tiết
Mã số đặt hàng (SKU)	0359968
MPN	B16M1001030D13E1
Đơn vị đo lường	Met (mm)
Quy chuẩn sản xuất	DIN 913
Đường kính ren (d)	M10
Bước ren (P)	1.5 mm (Ren thô tiêu chuẩn)
Độ dài thân (L)	30 mm
Cỡ khóa siết (s)	Khóa lục giác 5 mm
Cấp độ bền	Thép Cấp 10.9 (Alloy Steel)
Lớp phủ hoàn thiện	Nhuộm đen (Black Oxide)
Dạng tiếp xúc	Đuôi Bằng (Flat Point)
Nơi sản xuất	Trung Quốc
Giá bán lẻ tham khảo	2,940 đ / Cái

3. Phân tích đặc điểm thiết kế Vít Trí (Grub Screw) DIN 913 size M10 dài 30mm

Cấu trúc của mẫu vít trí M10x30 được tối ưu để chịu được các áp lực nén cực lớn trong môi trường vận hành khắc nghiệt:

• Lỗ Lục Giác Chìm 5mm: Với kích thước lỗ lục giác lớn, cho phép sử dụng chìa vặn 5mm để truyền một momen xoắn mạnh mẽ. Vật liệu 10.9 giúp các cạnh lục giác bền bỉ, không bị trượt hoặc biến dạng sau nhiều lần bảo trì.
• Thân Ren Đồng Nhất: Chiều dài 30mm được cán ren hoàn toàn theo chuẩn ISO, đảm bảo vít bám chắc vào lỗ taro. Độ dài này giúp vít có diện tích tiếp xúc ren lớn, tăng cường khả năng chống nhổ và rung động.
• Đầu Đuôi Bằng (Flat Point): Mặt cuối của vít được mài phẳng tuyệt đối. Khi siết chặt vào vị trí định vị, nó ép một lực đồng đều lên bề mặt trục máy, giúp khóa cố định vị trí mà vẫn bảo vệ được lớp bề mặt nhẵn bóng của các linh kiện quý giá.

4. Ưu thế vượt trội từ thép hợp kim 10.9 và công nghệ nhuộm đen nhiệt luyện

Việc sử dụng nguyên liệu thép hợp kim cao cấp giúp sản phẩm vượt qua các bài kiểm tra về sức bền:

• Thép Cường Độ 10.9: Đây là loại thép có giới hạn bền kéo lên tới 1000 Mpa, mang lại khả năng chống gãy vỡ và chống mỏi vật liệu rất tốt. Độ cứng cao của thép 10.9 cực kỳ quan trọng đối với vít trí cỡ lớn như M10 để duy trì lực ép ổn định.
• Lớp nhuộm đen (Black Oxide): Quá trình nhiệt luyện tạo ra lớp oxit đen giúp chống lại sự ăn mòn từ hơi ẩm và tăng độ bám cho các loại dầu bảo dưỡng. Ngoài ra, lớp màu đen mờ giúp sản phẩm trông khỏe khoắn và chuyên nghiệp.
• Độ chính xác kích thước: Hệ thống ren M10 bước 1.5 được gia công tỉ mỉ, giúp việc vặn vít diễn ra trơn tru và đạt được sự khít khao hoàn hảo với lỗ ren mồi.

5. Khả năng truyền lực ép và độ bền bỉ của mặt tiếp xúc phẳng

Với đường kính ren 10mm và độ dài thân 30mm, vít trí DIN 913 mang lại sự an tâm tuyệt đối cho các kỹ sư:

Lực nén từ mặt đuôi bằng giúp các chi tiết như khớp nối trục, bánh đà hoặc puly tải trọng nặng luôn ở đúng vị trí. So với các loại đuôi nhọn vốn tập trung lực vào một điểm và gây hỏng trục, thiết kế đuôi bằng của vít M10 phân tán lực nén đều hơn trên bề mặt, từ đó tăng diện tích ma sát và giúp liên kết bền vững hơn theo thời gian mà không làm biến dạng trục thép.

6. Các dòng vít trí định vị chuyên dụng trên thị trường kỹ thuật

Tùy vào đặc thù của từng bề mặt cần khóa mà người dùng có thể lựa chọn các chủng loại khác nhau:

• Vít Trí Đuôi Bằng (Mã 0359968): Lựa chọn tối ưu cho bề mặt trục nhẵn hoặc cần bảo vệ trục máy.
• Vít Trí Đuôi Nhọn (DIN 914): Thiết kế để găm sâu vào trục máy, dùng cho các vị trí cố định vĩnh viễn và không yêu cầu thẩm mỹ bề mặt trục.
• Vít Trí Đuôi Lõm (DIN 916): Dòng vít có vòng tròn lõm ở đuôi để bám chắc vào các bề mặt trục cứng.
• Vít Trí Inox 304/316: Chuyên dùng cho ngành thực phẩm, y tế hoặc môi trường có tính axit cao để chống rỉ sét.

7. Đánh giá ưu điểm và những lưu ý quan trọng khi dùng vít trí 10.9 M10x30

Ưu điểm:

• Chịu tải cao: Cấp bền 10.9 đảm bảo lực siết mạnh mẽ mà không lo hỏng lỗ lục giác hay đứt vít.
• Kết cấu âm mặt: Không đầu giúp máy móc vận hành mượt mà, không gây vướng víu cho các chi tiết xung quanh.
• Bảo vệ trục: Đuôi phẳng không gây vết lún sâu, giúp trục máy luôn trong trạng thái tốt nhất.
• Giá thành hợp lý: Một giải pháp kỹ thuật bền bỉ với chi phí đầu tư vô cùng cạnh tranh.

Hạn chế:

• Chống rỉ sét vừa phải: Lớp nhuộm đen thích hợp dùng trong nhà hoặc môi trường có dầu, tránh tiếp xúc trực tiếp với nước mưa.
• Kích thước dài: Với độ dài 30mm, cần kiểm tra độ dày của chi tiết bao ngoài để đảm bảo vít chui lọt hoàn toàn.

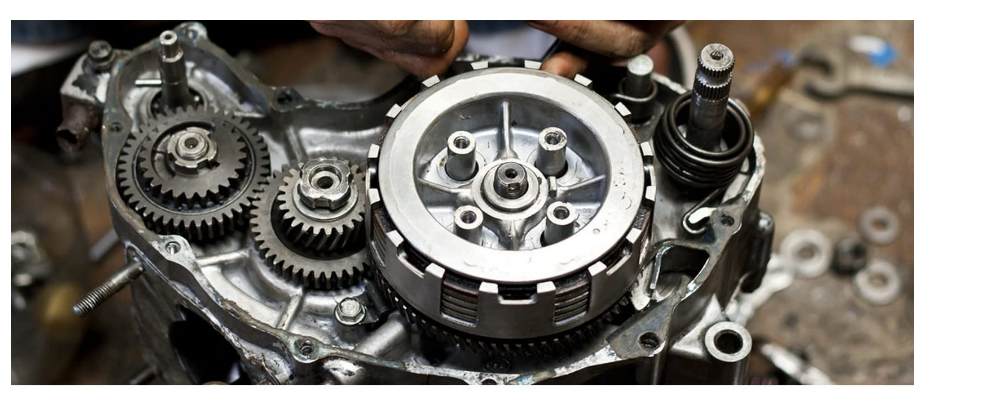

8. Ứng dụng thực tế: M10x30 – Giải pháp hoàn hảo cho khớp nối và tải trọng nặng

Kích thước M10 cùng độ dài 30mm biến sản phẩm thành “người gác đền” đáng tin cậy trong:

• Ngành cơ khí nặng: Cố định các bánh đà, bánh răng lớn vào trục dẫn động của máy ép, máy dập công nghiệp.
• Khớp nối trục: Giữ chặt các khớp nối (couplings) giữa động cơ và hộp số trong hệ thống băng tải.
• Xây dựng máy: Định vị các chi tiết trượt hoặc các khối tỳ trong máy gia công kim loại khổ lớn.
• Ngành năng lượng: Sử dụng trong các bệ đỡ, khung giá đỡ thiết bị nơi yêu cầu vít không đầu để tránh cản trở vận hành.

9. Điểm khác biệt giữa Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)

Việc chọn đúng loại đuôi sẽ ảnh hưởng trực tiếp đến độ bền của hệ thống máy móc:

Tiêu chí so sánh	Vít Trí Đuôi Bằng (DIN 913)	Vít Trí Đuôi Nhọn (DIN 914)
Thiết kế đuôi	Phẳng và nhẵn	Nhọn như mũi nón
Tác động vật lý	Chỉ ép ma sát, không gây hư tổn	Xuyên thấu, tạo lỗ lõm trên trục
Độ ổn định	Ổn định cao cho trục thay đổi vị trí	Khóa chết một điểm duy nhất
Ứng dụng chính	Trục động cơ, puly lớn, thiết bị máy	Liên kết cố định, máy rung động mạnh

10. Hướng dẫn quy trình lắp đặt và chọn khóa lục giác 5mm chuẩn

Để đảm bảo vít trí M10x30 phát huy tối đa công năng và dễ dàng tháo lắp sau này:

• Bước 1: Làm sạch lỗ ren: Loại bỏ các mạt thép hoặc bụi bẩn trong lỗ taro M10 bằng vòi xịt khí nén.
• Bước 2: Chuẩn bị dụng cụ: Sử dụng khóa lục giác 5mm đạt chuẩn, đầu khóa phải khít hoàn toàn với lỗ vít.
• Bước 3: Bắt đầu vặn: Đưa vít vào lỗ, xoay nhẹ bằng tay để ren khớp hoàn toàn trước khi dùng lực siết từ dụng cụ.
• Bước 4: Siết lực tối ưu: Do vít M10 có kích thước khá lớn, bạn có thể siết chặt tay để tạo lực nén đủ lớn lên trục, đảm bảo chi tiết không bị xê dịch khi máy chạy.

11. Cách thức phân biệt vít trí cường độ cao đạt chuẩn 10.9 chất lượng

Bạn có thể nhận biết vít trí 10.9 chính hãng tại Mecsu thông qua các chỉ số cảm quan:

• Màu sắc chuẩn: Lớp nhuộm đen mờ đồng nhất trên toàn thân, không có hiện tượng bong tróc hay rỉ sét loang lổ.
• Cạnh lục giác sắc nét: Lỗ chìm 5mm được gia công chính xác, các cạnh thẳng tắp, không bị ba-via dư thừa.
• Thân ren mịn màng: Bước ren 1.5 của M10 đều đặn, khi vặn vào lỗ taro cho cảm giác mượt mà, không bị sượng hay rơ lỏng quá mức.

12. Báo giá Vít Trí Thép Đen M10x30 & Thông tin nhà cung cấp

a. Đơn giá tham khảo: 2,940 đ / Cái

Mecsu Pro tự tin mang đến dòng vít trí cường độ cao với mức giá cạnh tranh nhất. Đối với các đơn vị mua sắm cho dự án hoặc số lượng lớn theo túi/hộp, chúng tôi luôn có chính sách chiết khấu vô cùng hấp dẫn.

b. Lợi ích khi chọn Mecsu Pro

• Luôn sẵn hàng: Kho bãi rộng lớn, đảm bảo cung ứng kịp thời mọi số lượng vít trí từ nhỏ đến lớn.
• Chất lượng kiểm soát: Mỗi sản phẩm đều đáp ứng tiêu chuẩn DIN 913 và cấp bền 10.9 danh định.
• Vận chuyển linh hoạt: Giao hàng nhanh chóng tới mọi miền tổ quốc, hỗ trợ tối đa cho các đơn hàng gấp.

MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp về sản phẩm vít trí M10 đuôi bằng

13.1. Kích thước M10x30 này sử dụng chìa vặn bao nhiêu mm?

Theo quy chuẩn DIN 913, vít trí M10 yêu cầu sử dụng khóa lục giác size 5mm. Việc dùng đúng cỡ khóa giúp tránh làm hỏng cạnh lỗ lục giác.

13.2. Vít trí đuôi bằng có chống được sự tự nới lỏng không?

Bản thân vít trí đuôi bằng dựa vào lực nén ma sát. Nếu máy móc của bạn rung động quá mạnh, lời khuyên là nên sử dụng thêm một ít keo khóa ren để đảm bảo vít không bị nới lỏng theo thời gian.

13.3. Tôi có thể dùng vít này ngoài trời được không?

Dòng thép đen nhuộm 10.9 chủ yếu dùng cho môi trường khô ráo hoặc có dầu. Nếu lắp đặt ngoài trời thường xuyên tiếp xúc mưa gió, quý khách nên chọn vít trí inox 304 để tránh rỉ sét.

13.4. Chiều dài 30mm có bao gồm phần đuôi không?

Đúng vậy, đối với loại vít không đầu này, chiều dài 30mm là tổng chiều dài toàn bộ sản phẩm tính từ mặt lục giác đến mặt phẳng đuôi.

14. Hệ thống tư vấn kỹ thuật từ chuyên gia Mecsu Pro

Bạn cần bảng thông số kỹ thuật chi tiết hơn hoặc cần báo giá cho dự án chế tạo máy? Đội ngũ Mecsu luôn sẵn sàng:

Địa chỉ liên hệ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: [email protected]

Truy cập website: mecsu.vn

15. Góc tư vấn: Cách hạn chế tình trạng hư hỏng ren khi siết vít trí cỡ lớn

a. Kiểm tra sự tương thích của ren

Vít M10 có bước ren 1.5mm. Hãy chắc chắn lỗ taro của bạn cũng sử dụng mũi taro M10x1.5 tương ứng. Chỉ cần sai lệch bước ren, khi siết lực lớn vít sẽ làm hỏng hoàn toàn lỗ ren của chi tiết máy.

b. Sử dụng lực siết hợp lý

“Mặc dù thép 10.9 rất cứng cáp, nhưng việc dùng các thanh nối dài khóa lục giác để siết quá đà vẫn có thể gây nứt thân vít hoặc cháy ren chi tiết bao ngoài (đặc biệt là nhôm). Hãy siết cho đến khi cảm nhận được độ căng chắc chắn và dùng thêm chất khóa ren (Threadlocker) để duy trì sự ổn định thay vì dùng lực siết cực đoan.”
— Đội ngũ kỹ thuật Mecsu Pro tư vấn.
