Phân tích chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M10x50 Cấp Bền 10.9: Giải pháp chốt giữ linh hoạt cho máy móc công nghiệp
Mục Lục Bài Viết
- 1. Khái quát về dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M10x50
- 2. Hệ thống bảng dữ liệu kỹ thuật chi tiết của sản phẩm
- 3. Khám phá thiết kế Vít Trí (Grub Screw) DIN 913 size M10 dài 50mm
- 4. Giá trị vật liệu thép cường lực 10.9 và công nghệ nhuộm đen
- 5. Hiệu quả hãm trục và tính ổn định của bề mặt đuôi bằng
- 6. Các chủng loại vít trí định vị phổ biến trên thị trường cơ khí
- 7. Đánh giá ưu thế và các điểm lưu ý khi dùng vít trí 10.9 M10x50
- 8. Ứng dụng thực tế: M10x50 – Chìa khóa cho khớp nối và hệ thống truyền động lớn
- 9. Đối chiếu sự khác biệt: Vít Trí Đuôi Bằng (DIN 913) và Đuôi Nhọn (DIN 914)
- 10. Quy trình lắp đặt và cách chọn chìa lục giác 5mm chuẩn xác
- 11. Phương pháp phân biệt vít trí cường độ cao đạt chuẩn 10.9
- 12. Cập nhật báo giá Vít Trí Thép Đen M10x50 & Nơi cung cấp uy tín
- 13. Giải đáp các thắc mắc (FAQ) về dòng vít định vị M10 đuôi bằng
- 14. Dịch vụ tư vấn kỹ thuật tận tâm từ đội ngũ Mecsu Pro
- 15. Lời khuyên chuyên gia: Cách duy trì độ bền ren khi sử dụng vít trí dài

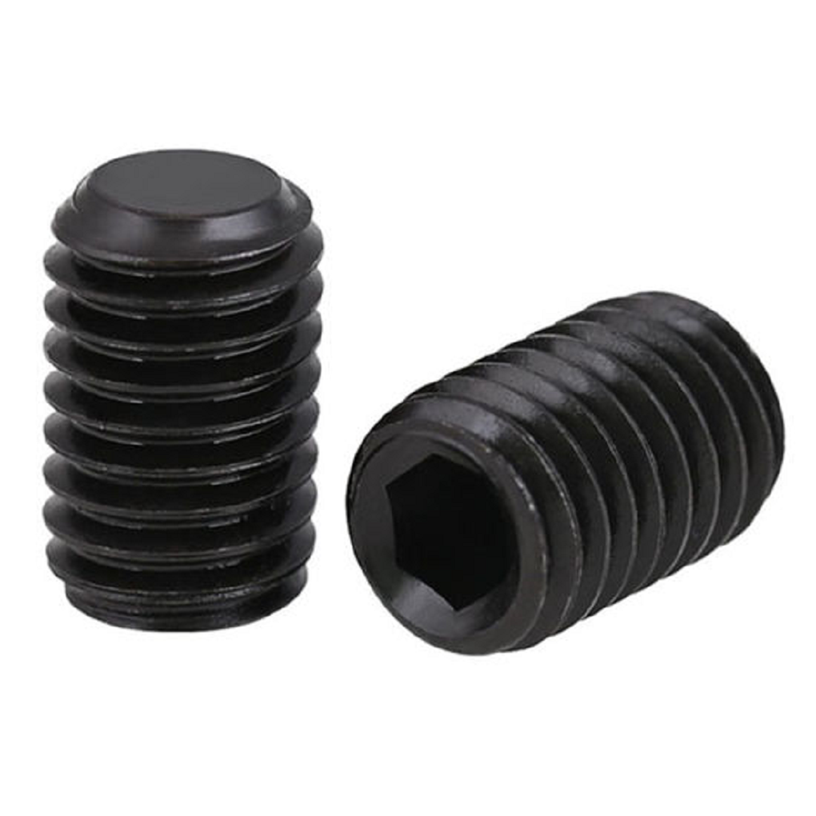

1. Khái quát về dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M10x50
Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M10x50 là linh kiện cơ khí thiết yếu, còn được gọi với tên gọi khác là vít định vị lục giác chìm không đầu. Đặc tính nổi bật nhất của dòng sản phẩm này là khả năng lắp đặt chìm hẳn vào bên trong thân chi tiết máy, giúp triệt tiêu phần đầu vít nhô ra ngoài, từ đó tối ưu không gian và tăng cường độ an toàn cho các thiết bị đang quay. Với cấp bền 10.9, vít có khả năng chịu áp lực nén rất lớn mà không bị biến dạng ren hay hỏng lỗ lục giác.
Sản phẩm được chế tạo tuân thủ nghiêm ngặt theo tiêu chuẩn DIN 913 quốc tế. Phần đuôi phẳng (flat point) của vít đóng vai trò là mặt tiếp xúc chính, ép chặt lên trục máy hoặc bề mặt đối diện để khóa vị trí chi tiết mà không làm tổn thương, trầy xước hay gây biến dạng cấu trúc bề mặt được định vị. Đây là giải pháp chốt giữ lý tưởng cho các hệ thống máy móc yêu cầu độ ổn định cao và tháo lắp thường xuyên.
2. Hệ thống bảng dữ liệu kỹ thuật chi tiết của sản phẩm
Dưới đây là các thông số kỹ thuật chuẩn xác của mã hàng B16M1001050D13E1, giúp các kỹ sư tính toán lắp đặt chính xác:
| Thuộc tính sản phẩm | Thông số cụ thể |
|---|---|
| Mã đặt hàng (SKU) | 0633965 |
| MPN | B16M1001050D13E1 |
| Hệ đo lường | Met (mm) |
| Tiêu chuẩn sản xuất | DIN 913 |
| Kích thước ren (d) | M10 |
| Bước ren (P) | 1.5 mm (Ren thô tiêu chuẩn) |
| Chiều dài thân (L) | 50 mm |
| Công cụ siết (s) | Khóa lục giác 5 mm |
| Cấp bền vật liệu | Thép 10.9 (Alloy Steel) |
| Lớp phủ bảo vệ | Nhiệt luyện nhuộm đen (Black Oxide) |
| Kiểu tiếp xúc | Đuôi Bằng (Flat Point) |
| Nguồn gốc | Trung Quốc |
| Giá bán lẻ tham khảo | 6,515 đ / Cái |

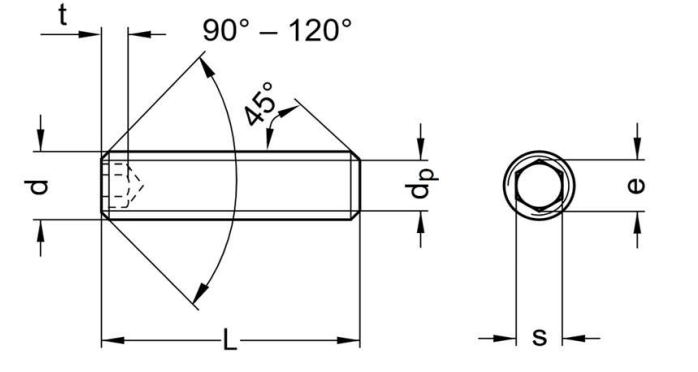

3. Khám phá thiết kế Vít Trí (Grub Screw) DIN 913 size M10 dài 50mm
Cấu tạo của vít trí M10x50 được tối ưu hóa để mang lại hiệu quả khóa vị trí chắc chắn cho các vị trí khuất sâu:
- Lỗ Lục Giác Chìm 5mm: Được dập sâu vào một đầu của vít, lỗ lục giác 5mm cho phép truyền tải momen xoắn lớn từ dụng cụ siết. Với vật liệu thép cường độ cao, rãnh lục giác này cực kỳ bền bỉ, hạn chế tối đa tình trạng chờn cạnh sau nhiều chu kỳ bảo trì.
- Thân Ren Toàn Bộ 50mm: Toàn bộ chiều dài vít được tiện ren sắc sảo chuẩn ISO. Thiết kế dài 50mm giúp vít có thể xuyên qua các chi tiết dày để chạm tới trục chính, đồng thời tăng diện tích bám ren giúp liên kết khó bị nới lỏng.
- Đuôi Bằng (Flat Point): Mặt đuôi được gia công phẳng và mịn. Khi siết chặt, mặt phẳng này tạo ra lực ma sát bề mặt lớn lên trục máy, giữ cho bánh răng hoặc puly không bị xê dịch mà vẫn bảo toàn độ bóng và tính nguyên vẹn của bề mặt trục.
4. Giá trị vật liệu thép cường lực 10.9 và công nghệ nhuộm đen
Sản phẩm là kết quả của sự kết hợp giữa vật liệu thép hợp kim cao cấp và quy trình nhiệt luyện chuyên sâu:
- Thép Cấp Bền 10.9: Đây là vật liệu có giới hạn bền kéo cao, cho phép vít chịu được tải trọng ép cực lớn mà không bị biến dạng cơ học. Điều này cực kỳ quan trọng đối với các ứng dụng máy móc hạng nặng có độ rung lắc liên tục.
- Nhiệt luyện nhuộm đen (Black Oxide): Lớp nhuộm đen sau nhiệt luyện giúp tăng cường khả năng chống oxy hóa nhẹ, tạo độ bám dầu bảo trì tốt và mang lại vẻ ngoài thẩm mỹ cơ khí chuyên nghiệp cho linh kiện.
- Ren cán độ chính xác cao: Ren bước 1.5mm được cán chuẩn xác giúp việc bắt vít vào lỗ taro diễn ra mượt mà, hạn chế hiện tượng kẹt ren hay cháy ren trong quá trình lắp ráp.
5. Hiệu quả hãm trục và tính ổn định của bề mặt đuôi bằng
Với kích thước ren lớn (10mm) và chiều dài vượt trội (50mm), vít trí DIN 913 mang lại sức mạnh khóa vị trí đáng tin cậy:
Lực ép từ mặt đuôi bằng phân bổ đều lên bề mặt trục máy, giúp hãm chặt các chi tiết như puly, cánh quạt hoặc khớp nối trục. Nhờ diện tích tiếp xúc phẳng, loại vít này không đâm sâu vào vật liệu nên không làm hỏng trục, rất phù hợp cho các thiết bị yêu cầu bảo trì định kỳ hoặc cần thay đổi vị trí định vị mà không muốn làm giảm tuổi thọ của trục chính.
6. Các chủng loại vít trí định vị phổ biến trên thị trường cơ khí
Tùy thuộc vào yêu cầu đặc thù của liên kết, quý khách có thể lựa chọn các loại đuôi vít trí khác nhau:
- Vít Trí Đuôi Bằng (Mã 0633965): Ưu tiên bảo vệ trục, dùng cho bề mặt tiếp xúc phẳng.
- Vít Trí Đuôi Nhọn (DIN 914): Dùng để găm cố định vĩnh viễn, tạo ra lực khóa cài cực mạnh (thường làm lõm bề mặt trục).
- Vít Trí Đuôi Lõm (DIN 916): Sự kết hợp giữa lực ép và lực bám vòng tròn, là dòng vít phổ thông nhất.
- Vít Trí Inox: Sử dụng trong môi trường hóa chất, y tế hoặc thực phẩm để chống ăn mòn.
7. Đánh giá ưu thế và các điểm lưu ý khi dùng vít trí 10.9 M10x50
Ưu điểm:
- Khả năng chịu tải vượt trội: Thép 10.9 giúp chống lại hiện tượng hỏng rãnh lục giác khi siết lực lớn.
- Tính an toàn cao: Thiết kế không đầu giúp máy móc vận hành trơn tru, không gây vướng víu cho công nhân.
- Bảo toàn linh kiện: Đuôi phẳng bảo vệ trục máy đắt tiền không bị trầy xước hay móp méo.
- Giá thành tối ưu: Giải pháp kỹ thuật chất lượng cao với chi phí chỉ 6,515 đ mỗi cái.
Hạn chế:
- Chống rỉ sét hạn chế: Lớp nhuộm đen cần môi trường khô ráo hoặc có dầu bảo trì để tránh gỉ sét vàng theo thời gian.
- Yêu cầu độ sâu ren: Với chiều dài 50mm, cần đảm bảo lỗ taro đủ sâu để vít có thể chìm hẳn vào trong.

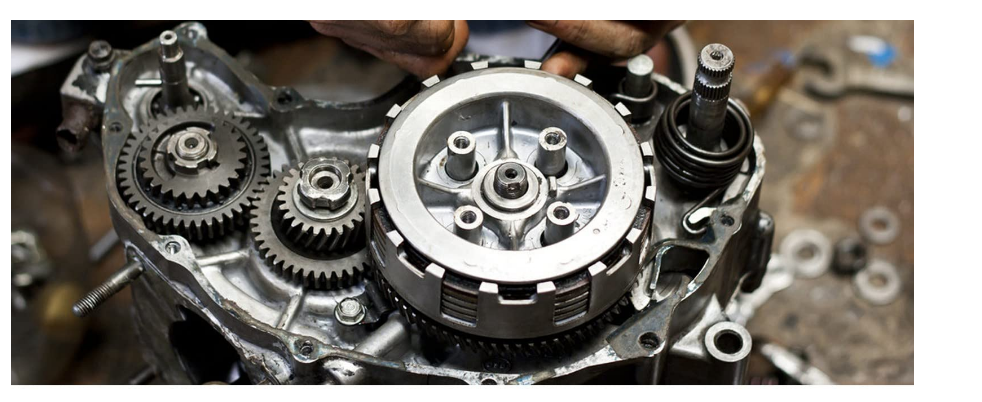

8. Ứng dụng thực tế: M10x50 – Chìa khóa cho khớp nối và hệ thống truyền động lớn
Nhờ kích thước M10 mạnh mẽ và độ bền thép 10.9, vít trí M10x50 là linh kiện không thể thay thế trong:
- Cố định puly và bánh đà: Giữ chặt các bộ phận truyền động trên trục các loại máy công nghiệp, máy nén khí hoặc máy phát điện.
- Ngành đóng tàu và cơ khí nặng: Định vị các khớp nối trục lớn, các bệ đỡ linh kiện trong hệ thống truyền tải.
- Chế tạo máy công cụ: Khóa vị trí các bộ phận điều chỉnh trong máy phay, máy tiện và máy đột dập CNC.
- Hệ thống băng tải: Giữ cố định các nhông xích và bạc lót trong các dây chuyền sản xuất tự động hóa quy mô lớn.
9. Đối chiếu sự khác biệt: Vít Trí Đuôi Bằng (DIN 913) và Đuôi Nhọn (DIN 914)
Việc chọn đúng kiểu đuôi sẽ quyết định tính bền vững của toàn bộ cụm máy:
| Tiêu chí | Vít Trí Đuôi Bằng (DIN 913) | Vít Trí Đuôi Nhọn (DIN 914) |
|---|---|---|
| Hình dáng mặt cuối | Phẳng nhẵn tròn | Mũi nhọn hình nón |
| Tác động lên trục | Ép ma sát, bảo vệ bề mặt trục | Găm sâu vào vật liệu, tạo vết lõm |
| Đặc tính sử dụng | Tốt cho việc căn chỉnh thường xuyên | Tốt cho vị trí cố định một lần duy nhất |
| Ứng dụng | Trục động cơ, bánh răng, puly | Khớp nối tải nặng, máy xây dựng |
10. Quy trình lắp đặt và cách chọn chìa lục giác 5mm chuẩn xác
Để đảm bảo vít trí M10x50 hoạt động bền bỉ và dễ dàng tháo lắp sau này:
- Bước 1: Vệ sinh ren lỗ: Đảm bảo lỗ taro M10 sạch bụi bẩn, mạt sắt và có chiều sâu tối thiểu 50mm.
- Bước 2: Chuẩn bị dụng cụ: Sử dụng khóa lục giác 5mm chất lượng cao, đầu lục giác không bị mòn để đảm bảo độ bám tốt nhất.
- Bước 3: Bắt vít tay: Đưa vít vào lỗ, xoay nhẹ bằng tay để ren bắt khớp trơn tru trước khi dùng khóa siết.
- Bước 4: Siết lực căng: Siết chặt cho đến khi mặt đuôi bằng tiếp xúc hoàn toàn với bề mặt trục bên trong. Không nên dùng lực quá kịch liệt bằng ống nối dài để tránh làm cháy ren của lỗ taro.
11. Phương pháp phân biệt vít trí cường độ cao đạt chuẩn 10.9
Quý khách có thể kiểm tra nhanh chất lượng vít trí tại Mecsu thông qua các đặc điểm:
- Độ đen bóng chuẩn mực: Vít 10.9 chính hãng có màu đen mờ đồng nhất, không bị loang lổ rỉ sét vàng hay bong tróc lớp nhiệt luyện.
- Gia công lỗ chìm tinh xảo: Các cạnh lục giác 5mm bên trong phải thẳng, sắc nét, không có ba-via hay dấu hiệu biến dạng do đúc ép rẻ tiền.
- Bước ren đồng nhất: Thân ren M10 được cán đều đặn, khi vặn thử vào lỗ taro chuẩn phải có cảm giác trơn tru, không bị kẹt hay quá lỏng.
12. Cập nhật báo giá Vít Trí Thép Đen M10x50 & Nơi cung cấp uy tín
a. Giá bán lẻ tham khảo: 6,515 đ / Cái
Mecsu Pro tự hào là nhà cung cấp dòng vít trí cường độ cao với mức giá cạnh tranh nhất cho các xưởng cơ khí và đơn vị lắp máy chuyên nghiệp. Chúng tôi có chính sách chiết khấu linh hoạt cho đơn hàng số lượng lớn (túi hoặc hộp).
b. Tại sao chọn mua hàng tại Mecsu Pro?
- Hàng luôn sẵn kho: Đáp ứng nhanh chóng các quy cách từ M3 đến M20 cho mọi nhu cầu bảo trì.
- Cam kết chất lượng: Từng sản phẩm đều đạt tiêu chuẩn DIN 913 và cấp bền 10.9 công bố.
- Giao hàng siêu tốc: Đội ngũ vận hành chuyên nghiệp đảm bảo linh kiện đến tay khách hàng nhanh nhất.
MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG KHÁC TẠI MECSU
13. Giải đáp các thắc mắc (FAQ) về dòng vít định vị M10 đuôi bằng
13.1. Vít trí M10x50 này sử dụng khóa lục giác cỡ mấy?
Sản phẩm này tương thích hoàn toàn với khóa lục giác size 5mm. Quý khách lưu ý sử dụng đúng cỡ khóa để bảo vệ lỗ lục giác của vít khỏi bị tuôn tròn.
13.2. Tôi có thể dùng loại này thay cho vít đuôi nhọn được không?
Có thể dùng thay thế tốt trong các ứng dụng ưu tiên bảo vệ trục. Tuy nhiên, nếu trục máy của bạn có rãnh lỗ sẵn hoặc yêu cầu lực khóa chống xoay tuyệt đối, vít đuôi nhọn sẽ chiếm ưu thế hơn.
13.3. Vít thép đen này có chịu được môi trường ẩm ướt không?
Môi trường ẩm ướt không phải là thế mạnh của thép đen 10.9. Để đạt độ bền tối đa, bạn nên sử dụng trong môi trường có hơi dầu máy hoặc bôi mỡ bảo quản. Nếu dùng cho ngoài trời, hãy cân nhắc đổi sang vít trí inox 304.
13.4. Chiều dài 50mm tính cả phần lỗ lục giác hay chỉ phần ren?
Đối với dòng vít trí không đầu, chiều dài 50mm là chiều dài toàn phần của con vít (tính từ mặt đầu lục giác đến mặt đuôi bằng).
14. Dịch vụ tư vấn kỹ thuật tận tâm từ đội ngũ Mecsu Pro
Quý khách cần tư vấn về thông số lực siết cho các cụm máy lớn hoặc báo giá dự án lắp máy? Mecsu Pro luôn sẵn sàng đồng hành:
Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Tổng đài tư vấn: 1800 8137
Email liên hệ: [email protected]
Website chính thức: mecsu.vn
15. Lời khuyên chuyên gia: Cách duy trì độ bền ren khi sử dụng vít trí dài
a. Thổi sạch lỗ ren trước khi lắp đặt
Với các loại vít dài như M10x50, chỉ cần một mảnh vỡ kim loại nhỏ kẹt trong lỗ taro cũng có thể làm kẹt cứng vít giữa chừng. Hãy dùng vòi xịt khí nén làm sạch lỗ ren trước khi vặn vít để đảm bảo an toàn cho ren lỗ.
b. Kết hợp với keo khóa ren
“Vít trí M10 cấp bền 10.9 rất chắc chắn, nhưng với các hệ thống có độ rung động tần suất cao, bạn nên bổ sung thêm một giọt keo khóa ren (Threadlocker) loại trung bình. Việc này giúp vít không bao giờ bị tự tháo lỏng do chấn động mà không cần phải siết quá căng làm ảnh hưởng đến độ bền lâu dài của ren M10.”
— Kinh nghiệm thực tế từ đội ngũ kỹ thuật Mecsu Pro.
(Tìm kiếm thêm các giải pháp linh kiện kẹp chặt định vị chất lượng tại Mecsu.vn)
