Phân tích chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M12x60 Cấp Bền 10.9: Giải pháp chốt giữ tải trọng nặng cho máy móc công nghiệp

Mục Lục Bài Viết

1. 1. Giới thiệu đặc tính dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M12x60
2. 2. Dữ liệu kỹ thuật chi tiết và kích thước tiêu chuẩn
3. 3. Khám phá cấu trúc Vít Trí (Grub Screw) DIN 913 size M12 dài 60mm
4. 4. Ưu thế từ vật liệu thép cường độ cao 10.9 nhuộm đen nhiệt luyện
5. 5. Hiệu quả ép chặt và khả năng bảo vệ bề mặt của thiết kế đuôi bằng
6. 6. Điểm qua các dòng vít trí định vị thông dụng trên thị trường
7. 7. Phân tích điểm mạnh và hạn chế của vít trí 10.9 M12x60
8. 8. Thực tiễn sử dụng: M12x60 – Chốt giữ cho trục lớn, khớp nối và hệ thống truyền động
9. 9. Phân biệt Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)
10. 10. Phương pháp lắp đặt chuẩn xác với khóa lục giác 6mm
11. 11. Cách thức kiểm tra chất lượng vít trí chuẩn cấp bền 10.9
12. 12. Chính sách giá Vít Trí Thép Đen M12x60 & Hệ thống cung ứng
13. 13. Các câu hỏi thường gặp (FAQ) về vít trí M12 đuôi bằng
14. 14. Năng lực hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro
15. 15. Tư vấn chuyên môn: Cách duy trì lực siết ổn định cho vít trí kích thước lớn

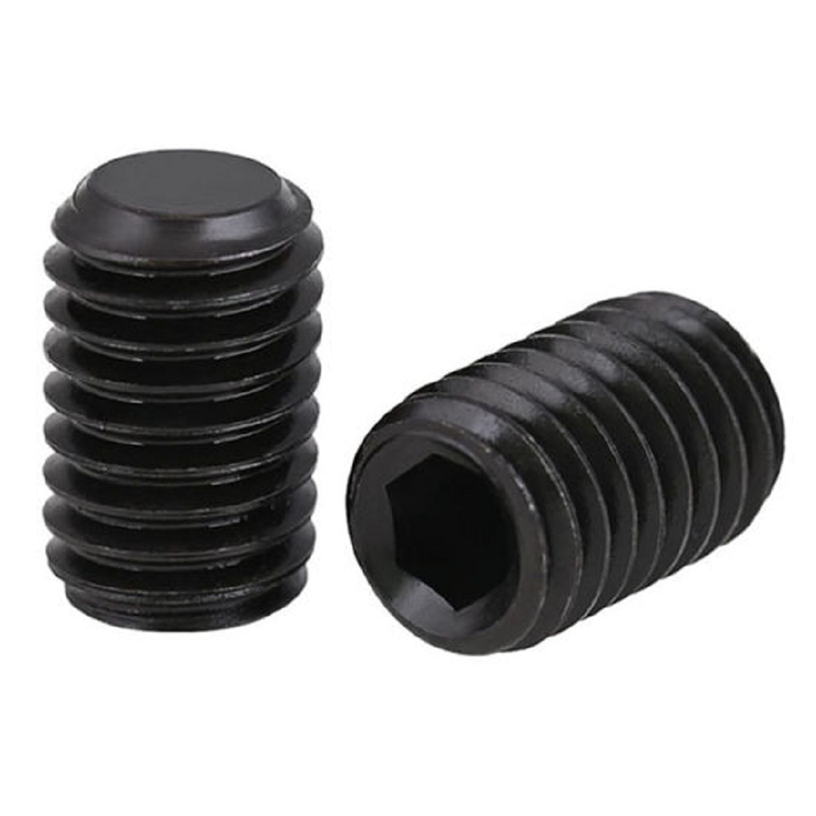

1. Giới thiệu đặc tính dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M12x60

Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M12x60 là linh kiện cơ khí hạng nặng, được biết đến với tên gọi bu lông lục giác chìm không đầu. Đặc thù của loại vít này là thiết kế cho phép đi xuyên hoàn toàn vào bên trong lỗ taro của chi tiết máy, tạo nên một bề mặt phẳng đồng nhất sau khi lắp đặt. Với kích thước ren M12 và chiều dài lên tới 60mm, sản phẩm này được tin dùng trong các liên kết đòi hỏi độ sâu và lực khóa cực lớn mà vẫn đảm bảo tính an toàn cho các bộ phận chuyển động.

Sản xuất dựa trên tiêu chuẩn quốc tế DIN 913, vít trí M12x60 sở hữu phần đuôi phẳng hoàn thiện tinh xảo. Điểm nhấn này giúp thiết bị ép chặt vào bề mặt trục máy mà không gây ra biến dạng lõm hay trầy xước kết cấu kim loại. Đây là giải pháp chốt chặn then chốt trong các dây chuyền sản xuất hạng nặng, hệ thống cơ khí thủy lực và các tổ hợp máy móc công nghiệp quy mô lớn.

2. Dữ liệu kỹ thuật chi tiết và kích thước tiêu chuẩn

Mecsu Pro cung cấp bảng thông số kỹ thuật chính xác cho mã sản phẩm B16M1201060D13E1, giúp kỹ sư dễ dàng tích hợp vào bản vẽ thiết kế:

Đặc tính kỹ thuật	Thông số chi tiết
Mã đặt hàng (SKU)	0633976
MPN	B16M1201060D13E1
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 913
Kích thước ren (d)	M12
Bước ren (P)	1.75 mm (Ren thô tiêu chuẩn)
Chiều dài thân (L)	60 mm (Chiều dài vượt trội)
Công cụ siết (s)	Khóa lục giác 6 mm
Cấp bền vật liệu	Thép 10.9 (Alloy Steel)
Lớp hoàn thiện	Nhiệt luyện đen (Black Oxide)
Kiểu tiếp xúc	Đuôi Bằng (Flat Point)
Xuất xứ	Trung Quốc
Giá bán lẻ tham khảo	16,060 đ / Cái

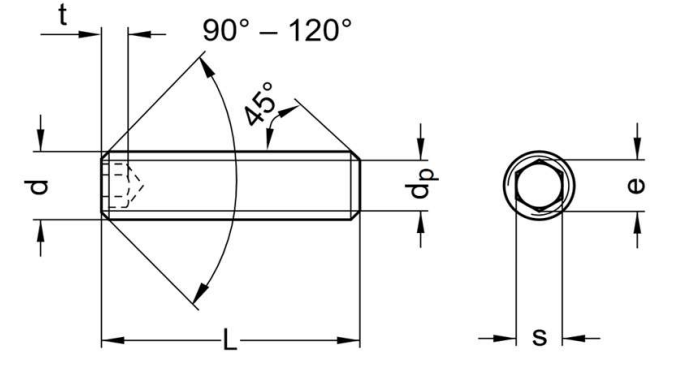

3. Khám phá cấu trúc Vít Trí (Grub Screw) DIN 913 size M12 dài 60mm

Vít trí M12x60 được thiết kế để tối ưu hóa khả năng truyền momen và độ bền liên kết cho các vị trí khuất sâu:

• Lỗ Lục Giác Chìm 6mm: Với kích thước lỗ lục giác lên tới 6mm, vít cho phép sử dụng các loại cần siết lực mạnh. Nhờ vật liệu 10.9, rãnh lục giác chịu được ứng suất xoắn cực lớn mà không lo bị biến dạng hay nứt vỡ trong quá trình thi công.
• Thân Ren Toàn Phần 60mm: Độ dài lớn giúp vít có thể len lỏi qua các lớp vỏ máy dày để chạm đến trục chính. Ren bước 1.75mm được gia công đồng nhất, đảm bảo tính dẫn hướng và lực bám ren cực kỳ ổn định.
• Đuôi Bằng (Flat Point): Phần đuôi được xử lý phẳng, vuông góc hoàn hảo với trục ren. Khi được siết chặt, mặt phẳng này tạo ra một vùng ép ma sát lớn, giữ cố định chi tiết mà không làm tổn thương bề mặt cơ khí của trục máy.

4. Ưu thế từ vật liệu thép cường độ cao 10.9 nhuộm đen nhiệt luyện

Nguồn phôi thép hợp kim được kiểm soát chặt chẽ kết hợp với quy trình xử lý nhiệt hiện đại đã tạo nên chất lượng vượt trội:

• Cấp bền 10.9 danh định: Mang lại giới hạn bền kéo và độ cứng lý tưởng, giúp vít chống lại hiện tượng biến dạng hoặc bị cắt đứt dưới tác động của tải trọng rung động liên tục từ máy móc hạng nặng.
• Lớp phủ Black Oxide: Sau khi nhiệt luyện, vít được nhuộm đen giúp hạn chế tối đa quá trình oxy hóa trong điều kiện nhà xưởng và tăng khả năng bám dính của dầu bảo dưỡng, giữ cho ren luôn bền bỉ.
• Độ chuẩn xác ren cao: Hệ ren met bước thô giúp vít vặn vào lỗ taro nhanh chóng, chính xác, giảm thiểu rủi ro bị lệch ren hoặc cháy ren khi thao tác thủ công.

5. Hiệu quả ép chặt và khả năng bảo vệ bề mặt của thiết kế đuôi bằng

Với đường kính ren M12 đồ sộ, vít trí DIN 913 mang lại sức mạnh định vị đáng tin cậy cho các thiết bị công suất lớn:

Lực ép từ thiết kế đuôi bằng tập trung vào việc tạo ma sát để ngăn chặn sự trượt dọc trục của các bánh đà, khớp nối hoặc puly lớn. Khác với các loại đầu nhọn gây hỏng trục, đuôi bằng bảo toàn nguyên vẹn độ bóng bề mặt của trục máy, điều này cực kỳ quan trọng đối với các hệ thống cần tháo lắp bảo trì thường xuyên hoặc yêu cầu độ chính xác về độ đồng tâm của trục.

6. Điểm qua các dòng vít trí định vị thông dụng trên thị trường

Tùy vào yêu cầu kỹ thuật và bề mặt tiếp xúc, người dùng có thể lựa chọn nhiều chủng loại khác nhau:

• Vít Trí Đuôi Bằng (Mã 0633976): Chuyên dùng cho các ứng dụng bảo vệ trục và bề mặt phẳng.
• Vít Trí Đuôi Nhọn (DIN 914): Phù hợp để tạo điểm găm cố định vĩnh viễn trên trục cứng.
• Vít Trí Đuôi Lõm (DIN 916): Sự kết hợp giữa ma sát và lực bám vòng tròn, phổ biến trong lắp ráp chung.
• Vít Trí Inox: Dành riêng cho môi trường hóa chất, chế biến thực phẩm hoặc ngoài trời để chống rỉ sét.

7. Phân tích điểm mạnh và hạn chế của vít trí 10.9 M12x60

Ưu điểm:

• Lực khóa siêu hạng: Size M12 cấp 10.9 cho phép siết lực cực mạnh mà không lo hư hỏng lỗ lục giác.
• Chiều dài linh hoạt: 60mm là kích thước lý tưởng cho các vị trí lắp đặt sâu bên trong khung máy.
• Bảo vệ linh kiện: Đuôi bằng giữ cho các trục máy đắt tiền không bị trầy xước hay móp méo.
• Độ tin cậy cao: Chống nới lỏng tốt trong môi trường máy móc vận hành có độ rung lớn.

Hạn chế:

• Môi trường sử dụng: Thép đen yêu cầu môi trường có dầu mỡ bảo quản, tránh tiếp xúc trực tiếp với nước hoặc hóa chất ăn mòn.
• Không gian thao tác: Cần đủ khoảng trống để đưa khóa lục giác 6mm vào siết lực.

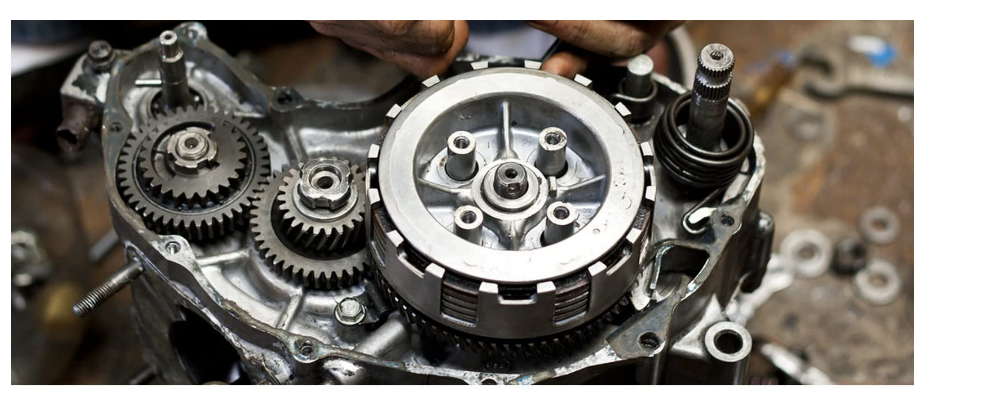

8. Thực tiễn sử dụng: M12x60 – Chốt giữ cho trục lớn, khớp nối và hệ thống truyền động

Nhờ sức mạnh cơ khí và kích thước lớn, vít trí M12x60 là bộ phận then chốt trong:

• Lắp ráp bánh đà và puly lớn: Giữ cố định các bộ phận truyền động có momen xoắn cao vào trục chính của động cơ điện hoặc động cơ nổ.
• Chế tạo máy công cụ: Định vị các bệ máy, thanh dẫn hướng hoặc đầu kẹp trong các dòng máy phay, máy tiện công nghiệp.
• Hệ thống nâng hạ: Khóa vị trí các vòng hãm, bạc lót trong các cơ cấu tời kéo hoặc cần trục nâng chuyển hàng hóa.
• Ngành đóng tàu và cầu đường: Sử dụng trong các khớp nối cơ khí cần độ sâu ren lớn để đảm bảo tính ổn định lâu dài.

9. Phân biệt Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)

Việc chọn đúng loại đuôi sẽ ảnh hưởng trực tiếp đến tuổi thọ của cụm chi tiết máy:

Tiêu chí so sánh	Vít Trí Đuôi Bằng (DIN 913)	Vít Trí Đuôi Nhọn (DIN 914)
Hình dáng đuôi	Phẳng và nhẵn	Nhọn như mũi nón
Tương tác bề mặt	Ép phẳng, bảo vệ trục máy	Đâm sâu, tạo vết lõm cố định
Đặc tính định vị	Dựa trên lực ma sát cực lớn	Dựa trên lực cài cơ học
Khả năng tái sử dụng	Rất cao, không làm hỏng trục khi tháo	Thường làm hỏng vị trí trục cũ

10. Phương pháp lắp đặt chuẩn xác với khóa lục giác 6mm

Để tối ưu hóa công năng của vít trí M12x60 trong vận hành thực tế:

• Bước 1: Kiểm tra ren lỗ taro: Đảm bảo lỗ M12 đã được làm sạch mạt sắt và có độ sâu ren đủ lớn (trên 60mm).
• Bước 2: Chuẩn bị công cụ: Sử dụng khóa lục giác 6mm hoặc đầu bit lục giác gắn vào cần siết lực để kiểm soát momen xoắn.
• Bước 3: Bắt vít ban đầu: Vặn vít vào lỗ bằng tay để cảm nhận độ trơn của ren trước khi dùng công cụ hỗ trợ.
• Bước 4: Siết lực kỹ thuật: Tác động lực siết dứt khoát cho đến khi cảm nhận mặt đuôi bằng đã ép chặt vào chi tiết bên trong. Lưu ý siết đúng momen quy định cho vít M12 cấp 10.9 để đạt hiệu quả cao nhất.

11. Cách thức kiểm tra chất lượng vít trí chuẩn cấp bền 10.9

Khách hàng có thể kiểm chứng chất lượng vít trí tại Mecsu thông qua các chỉ số:

• Độ hoàn thiện bề mặt: Thân vít có màu đen đồng nhất, ren bóng, không có bavia hay hiện tượng sứt mẻ ren.
• Độ chính xác của lỗ chìm: Lỗ lục giác 6mm phải cân đối, các góc cạnh sắc nét để khóa lục giác có thể bám khít nhất.
• Độ cứng vật liệu: Vít 10.9 thật sẽ rất khó bị mài mòn bởi các dụng cụ thông thường và có độ nặng đặc trưng của thép hợp kim cao cấp.

12. Chính sách giá Vít Trí Thép Đen M12x60 & Hệ thống cung ứng

a. Báo giá tham khảo: 16,060 đ / Cái

Mecsu Pro cam kết mang đến dòng linh kiện cơ khí chất lượng với mức giá tối ưu nhất cho các đơn vị bảo trì và chế tạo máy. Chúng tôi áp dụng mức chiết khấu cực kỳ hấp dẫn cho các đơn hàng theo số lượng túi hoặc hộp lớn.

b. Tại sao Mecsu Pro là lựa chọn hàng đầu?

• Luôn sẵn hàng: Đầy đủ các kích cỡ từ nhỏ đến lớn cho các dự án lắp ráp quy mô.
• Đảm bảo kỹ thuật: Mọi sản phẩm đều tuân thủ tiêu chuẩn DIN và cấp bền công bố.
• Giao hàng nhanh: Quy trình vận hành chuyên nghiệp giúp linh kiện đến tay khách hàng trong thời gian ngắn nhất.

MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về vít trí M12 đuôi bằng

13.1. Dụng cụ nào phù hợp nhất để siết vít trí M12x60?

Bạn cần sử dụng khóa lục giác hoặc đầu vặn lục giác size 6mm. Đối với các mối nối quan trọng, khuyến khích dùng cần siết lực để đảm bảo độ căng ren chuẩn xác nhất.

13.2. Có thể dùng vít này cho các trục máy bằng nhôm không?

Hoàn toàn được. Thực tế, vít đuôi bằng là lựa chọn tốt nhất cho trục nhôm vì nó không làm móp hay biến dạng bề mặt nhôm mềm như các loại vít đuôi nhọn hay đuôi lõm.

13.3. Tôi có cần bôi thêm keo khóa ren cho vít trí này không?

Với các máy móc có độ rung động cực lớn, việc kết hợp giữa vít trí M12x60 và một lớp keo khóa ren sẽ giúp đảm bảo an toàn tuyệt đối, ngăn ngừa hoàn toàn hiện tượng tự nới lỏng theo thời gian.

13.4. Chiều dài 60mm đã bao gồm phần lỗ lục giác chưa?

Đối với dòng vít trí không đầu DIN 913, chiều dài 60mm là tổng chiều dài từ đầu đến cuối của toàn bộ thân vít.

14. Năng lực hỗ trợ kỹ thuật từ đội ngũ Mecsu Pro

Nếu bạn đang phân vân về lực siết hoặc cách chọn vật liệu vít trí cho dự án của mình, hãy liên hệ ngay với chúng tôi:

Kho hàng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email hỗ trợ: [email protected]

Cửa hàng trực tuyến: mecsu.vn

15. Tư vấn chuyên môn: Cách duy trì lực siết ổn định cho vít trí kích thước lớn

a. Kiểm tra độ sạch của lỗ ren

Với vít có chiều dài lên tới 60mm, chỉ một chút bụi bẩn hoặc rỉ sét trong lỗ taro cũng làm tăng ma sát giả, khiến bạn tưởng đã siết chặt nhưng thực tế vít chưa ép sát vào trục. Hãy dùng chổi đồng hoặc khí nén vệ sinh thật kỹ lỗ ren trước khi lắp.

b. Quy tắc siết lực đều

“Khi lắp đặt các bánh đà lớn sử dụng nhiều vít trí M12, hãy siết nhẹ tất cả các vít để định tâm trục trước khi siết chặt hoàn toàn. Việc siết dứt điểm từng con một có thể làm lệch độ đồng tâm của cụm chi tiết. Sử dụng thép 10.9 giúp bạn yên tâm về độ cứng, nhưng sự chuẩn xác trong thao tác lắp đặt mới là chìa khóa của độ bền.”
— Đội ngũ kỹ thuật chuyên sâu Mecsu Pro.
