Phân tích chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M12x8 Cấp Bền 10.9: Giải pháp chốt giữ tải trọng lớn cho máy móc công nghiệp

Mục Lục Bài Viết

1. 1. Giới thiệu đặc điểm dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M12x8
2. 2. Thông số kỹ thuật và dữ liệu đo lường chi tiết
3. 3. Khám phá thiết kế Vít Trí (Grub Screw) DIN 913 quy cách M12 dài 8mm
4. 4. Ưu thế từ phôi thép hợp kim 10.9 và công nghệ nhuộm đen bề mặt
5. 5. Đánh giá hiệu quả truyền lực và độ bám của thiết kế đuôi bằng
6. 6. Tổng hợp các loại vít trí định vị chuyên dụng trên thị trường
7. 7. Phân tích điểm mạnh và hạn chế của vít trí 10.9 M12x8
8. 8. Ứng dụng thực tế: M12x8 – Lựa chọn số 1 cho trục truyền động lớn và puly tải nặng
9. 9. Phân biệt Vít Trí Đuôi Bằng (DIN 913) với Vít Trí Đuôi Nhọn (DIN 914)
10. 10. Quy chuẩn lắp đặt và cách chọn khóa lục giác 6mm chuẩn xác
11. 11. Chỉ dẫn nhận diện vít trí cường độ cao đạt chuẩn chất lượng 10.9
12. 12. Báo giá Vít Trí Thép Đen M12x8 và hệ thống phân phối toàn quốc
13. 13. Các câu hỏi thường gặp khi sử dụng vít trí M12 đuôi bằng
14. 14. Tư vấn kỹ thuật và giải pháp linh kiện từ Mecsu Pro
15. 15. Góc chuyên gia: Mẹo kiểm soát lực siết để bảo vệ ren M12

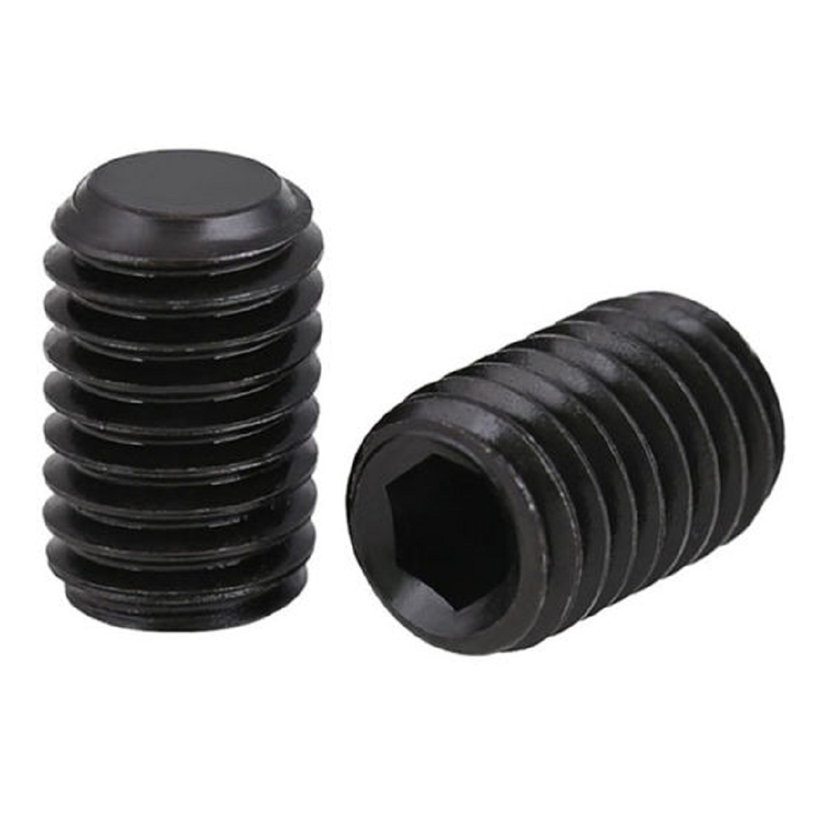

1. Giới thiệu đặc điểm dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M12x8

Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M12x8 là dòng linh kiện kẹp chặt cao cấp, đóng vai trò quan trọng trong việc cố định vị trí các chi tiết trên trục máy mà không cần phần mũ nhô lên. Với đường kính thân lớn (12mm) nhưng chiều dài cực ngắn (8mm), đây là giải pháp hoàn hảo cho các lỗ taro nông trên các cụm máy tải trọng lớn. Đặc tính chìm hoàn toàn giúp máy vận hành trơn tru, loại bỏ nguy cơ va chạm cơ khí và tăng tính thẩm mỹ cho thiết bị công nghiệp.

Được sản xuất theo hệ tiêu chuẩn DIN 913 khắt khe, vít trí M12x8 sở hữu phần đuôi phẳng (flat point) tinh xảo. Thiết kế này giúp truyền tải lực ép cực lớn lên bề mặt tiếp xúc mà không để lại vết sẹo hay làm biến dạng trục máy, bảo vệ toàn vẹn cấu trúc cơ khí của các chi tiết đắt tiền. Đây là phụ kiện không thể thiếu trong các dây chuyền tự động hóa và hệ thống truyền động nặng.

2. Thông số kỹ thuật và dữ liệu đo lường chi tiết

Dưới đây là bảng thông số kỹ thuật chuẩn xác của mã sản phẩm B16M1201008D13E1 hỗ trợ các kỹ sư trong việc thiết kế và lắp ráp:

Hạng mục kỹ thuật	Thông số định danh
Mã đặt hàng (SKU)	0633967
MPN	B16M1201008D13E1
Hệ đơn vị	Met (mm)
Tiêu chuẩn kỹ thuật	DIN 913
Đường kính ren (d)	M12
Bước ren tiêu chuẩn (P)	1.75 mm (Ren thô)
Chiều dài tổng (L)	8 mm
Cỡ lục giác siết (s)	Khóa lục giác 6 mm
Cấp bền vật liệu	Thép 10.9 cường độ cao
Lớp phủ bảo vệ	Nhiệt luyện nhuộm đen (Black Oxide)
Kiểu mặt tiếp xúc	Đuôi Bằng (Flat Point)
Nơi sản xuất	Trung Quốc
Giá tham khảo	1,656 đ / Cái

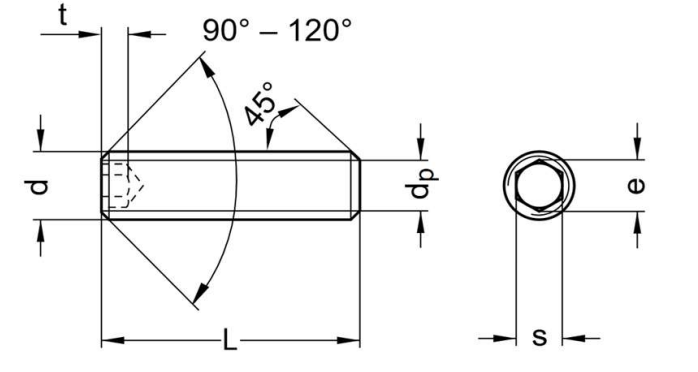

3. Khám phá thiết kế Vít Trí (Grub Screw) DIN 913 quy cách M12 dài 8mm

Cấu tạo của vít trí M12x8 được tính toán tỉ mỉ để đáp ứng các yêu cầu khắt khe về lực giữ và không gian:

• Lỗ Lục Giác Chìm 6mm: Với kích thước lỗ lục giác lớn, vít cho phép người dùng sử dụng momen xoắn cực cao mà không lo bị trượt dụng cụ. Thép 10.9 giúp các cạnh của lỗ lục giác luôn giữ được độ sắc nét qua nhiều lần thao tác.
• Thân Ren M12 Chắc Chắn: Bước ren 1.75mm được gia công chính xác trên toàn bộ chiều dài 8mm. Do chiều dài ngắn, ren được thiết kế để bắt chặt ngay lập tức vào chi tiết bao, đảm bảo không có sự rơ lỏng.
• Đuôi Bằng (Flat Point): Đây là điểm tiếp xúc chính, được mài phẳng và vuông góc tuyệt đối. Khi siết chặt, nó ép một mặt phẳng lên trục, tạo ra ma sát ổn định để ngăn chặn sự xoay hoặc trượt dọc trục của chi tiết được định vị.

4. Ưu thế từ phôi thép hợp kim 10.9 và công nghệ nhuộm đen bề mặt

Sự bền bỉ của vít trí M12x8 đến từ sự kết hợp giữa vật liệu và công nghệ xử lý bề mặt hiện đại:

• Thép Cường Độ 10.9: Cung cấp giới hạn bền kéo và giới hạn chảy vượt trội. Điều này giúp vít không bị biến dạng ren dưới áp lực ép cực lớn, đồng thời chịu được rung động liên tục từ các động cơ công suất cao.
• Lớp Nhuộm Đen Đặc Trưng: Sau khi nhiệt luyện, vít được phủ lớp nhuộm đen giúp tăng khả năng bám dính của dầu bảo quản, ngăn ngừa hiện tượng ăn mòn trong môi trường xưởng máy và tạo vẻ ngoài chuyên nghiệp.
• Độ Khít Ren Hoàn Hảo: Quy trình cán ren chuẩn công nghiệp giúp vít vặn vào lỗ taro mượt mà, giảm thiểu ma sát thừa và tránh hiện tượng cháy ren khi lắp ráp nhanh.

5. Đánh giá hiệu quả truyền lực và độ bám của thiết kế đuôi bằng

Với đường kính ren lên tới 12mm, vít trí DIN 913 cung cấp khả năng chốt chặn mạnh mẽ cho các thiết bị lớn:

Khác với các loại đuôi nhọn vốn tập trung lực vào một điểm nhỏ, vít đuôi bằng phân bổ áp lực lên một diện tích phẳng rộng hơn. Điều này giúp tăng cường độ ổn định cho liên kết, đặc biệt là với các trục thép mạ hoặc trục có độ bóng cao, giúp giữ chặt puly mà không làm trầy xước hoặc tạo ra các vết khía làm yếu trục máy. Đây là yếu tố then chốt để duy trì sự cân bằng và chính xác cho hệ thống truyền động.

6. Tổng hợp các loại vít trí định vị chuyên dụng trên thị trường

Tùy vào đặc thù bề mặt trục và yêu cầu khóa vị trí, quý khách có thể cân nhắc các tùy chọn:

• Vít Trí Đuôi Bằng (Mã 0633967): Chuyên dùng để ép phẳng, bảo vệ trục máy tối đa, dễ dàng căn chỉnh lại vị trí.
• Vít Trí Đuôi Nhọn (DIN 914): Thiết kế để găm sâu, tạo điểm tì vĩnh viễn trên trục, chịu lực chống xoay cực tốt.
• Vít Trí Đuôi Lõm (DIN 916): Sự kết hợp giữa khả năng bám rìa và bảo vệ mặt trục, là loại phổ biến nhất trong cơ khí chung.
• Vít Trí Inox 304/316: Giải pháp cho các môi trường tiếp xúc với hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm.

7. Phân tích điểm mạnh và hạn chế của vít trí 10.9 M12x8

Ưu điểm nổi bật:

• Khả năng chịu tải trọng lớn: Size M12 cho phép lực siết và lực ép cực mạnh, phù hợp máy móc hạng nặng.
• Thiết kế siêu gọn: Chiều dài 8mm lý tưởng cho các chi tiết mỏng hoặc không gian lắp đặt cực kỳ hạn chế.
• Độ cứng vật liệu: Cấp bền 10.9 giúp chống mòn lỗ lục giác và hư hỏng ren trong quá trình vận hành lâu dài.
• Giá thành tối ưu: Hiệu quả kinh tế cao cho việc bảo trì và lắp ráp máy số lượng lớn.

Hạn chế cần lưu ý:

• Khả năng chống oxy hóa: Lớp nhuộm đen cần được duy trì lớp dầu bảo vệ, không thích hợp cho môi trường ngoài trời.
• Độ sâu taro: Vì chỉ dài 8mm, cần đảm bảo bước ren trong lỗ taro phải thật chuẩn để vít bắt chặt ngay từ đầu.

8. Ứng dụng thực tế: M12x8 – Lựa chọn số 1 cho trục truyền động lớn và puly tải nặng

Vít trí M12x8 là linh kiện then chốt trong nhiều hệ thống kỹ thuật yêu cầu sức mạnh:

• Cố định puly tải nặng: Giữ chặt các bánh đà, puly dây đai cỡ lớn vào trục động cơ trong máy nghiền, máy nén khí hoặc máy phát điện.
• Trục các đăng và khớp nối: Định vị các khớp nối trục trong hệ thống truyền lực của máy nông nghiệp hoặc xe cơ giới chuyên dụng.
• Khuôn mẫu và đồ gá: Sử dụng để chốt chặn các bộ phận trượt trong khuôn dập, khuôn đúc nhựa yêu cầu độ chính xác và lực ép cao.
• Ngành xây dựng máy: Định vị các bánh răng truyền động trong hộp số giảm tốc và các hệ thống băng tải công nghiệp.

9. Phân biệt Vít Trí Đuôi Bằng (DIN 913) với Vít Trí Đuôi Nhọn (DIN 914)

Việc chọn đúng loại đuôi vít sẽ ảnh hưởng trực tiếp đến tuổi thọ của hệ thống trục:

Tiêu chí so sánh	Vít Trí Đuôi Bằng (DIN 913)	Vít Trí Đuôi Nhọn (DIN 914)
Hình dáng mặt cuối	Phẳng và láng mịn	Hình chóp nhọn sắc
Tác động lên bề mặt trục	Không để lại vết, bảo vệ bề mặt trục	Tạo vết lõm sâu, cố định vĩnh viễn
Đặc tính định vị	Dễ dàng trượt để căn chỉnh vị trí	Khóa chết tại một điểm cố định
Lĩnh vực ứng dụng	Trục quay nhanh, puly thay đổi tỉ số truyền	Khớp nối tĩnh, máy móc độ rung cực cao

10. Quy chuẩn lắp đặt và cách chọn khóa lục giác 6mm chuẩn xác

Để vít trí M12x8 phát huy tối đa công năng kẹp chặt:

• Bước 1: Làm sạch lỗ ren: Sử dụng vòi xịt khí nén để loại bỏ phoi thép sau khi taro M12, đảm bảo ren sạch sẽ.
• Bước 2: Chọn khóa lục giác: Bắt buộc dùng lục giác size 6mm. Nên chọn loại đầu cứng chuyên dụng để truyền lực tốt nhất.
• Bước 3: Vặn mồi: Đưa vít vào và xoay bằng tay 1-2 vòng đầu tiên để đảm bảo không bị lệch ren.
• Bước 4: Siết lực khóa: Siết chặt cho đến khi cảm nhận mặt đuôi bằng đã ép sát vào trục. Với size M12, có thể siết lực tay khá mạnh nhưng cần tránh dùng ống nối dài quá mức.

11. Chỉ dẫn nhận diện vít trí cường độ cao đạt chuẩn chất lượng 10.9

Quý khách có thể tự tin kiểm tra chất lượng sản phẩm tại Mecsu qua các dấu hiệu:

• Độ đen bóng tự nhiên: Sản phẩm 10.9 thật có màu đen sẫm, bề mặt láng, không bị tình trạng rỉ sét vàng hay lớp phủ loang lổ.
• Góc cạnh lỗ lục giác: Các cạnh lục giác 6mm bên trong phải sắc sảo, độ sâu đồng nhất, không có ba-via thừa.
• Độ chính xác ren: Ren M12 phải đều đặn, khi vặn thử vào đai ốc chuẩn phải cho cảm giác êm, không bị rơ lắc hay kẹt cứng bất thường.

12. Báo giá Vít Trí Thép Đen M12x8 và hệ thống phân phối toàn quốc

a. Báo giá bán lẻ: 1,656 đ / Cái

Mecsu Pro cung cấp mức giá sỉ và lẻ cực tốt cho dòng vít trí cường độ cao M12. Đối với các đơn hàng số lượng lớn cho dự án hoặc đại lý, chúng tôi luôn có chính sách chiết khấu linh hoạt và ưu đãi theo số lượng hộp (100 – 500 cái).

b. Tại sao Mecsu Pro là đối tác tin cậy?

• Kho hàng khổng lồ: Luôn sẵn kho hàng nghìn mã vít trí với đầy đủ kích cỡ từ nhỏ đến lớn.
• Chất lượng kiểm soát: Từng lô hàng đều được kiểm soát theo chuẩn DIN 913 và cấp bền 10.9.
• Vận chuyển linh hoạt: Giao hàng nhanh tận xưởng, hỗ trợ kỹ thuật tận tình cho mọi đơn hàng.

MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp khi sử dụng vít trí M12 đuôi bằng

13.1. Dùng lục giác cỡ nào cho vít trí M12 này?

Tất cả vít trí size M12 theo chuẩn DIN 913 đều sử dụng khóa lục giác 6mm. Hãy đảm bảo dùng đúng cỡ để tránh làm hỏng lỗ vít.

13.2. Vít dài 8mm liệu có đủ giữ chặt puly lớn không?

Có, nếu lỗ taro trên puly có độ sâu vừa phải. Đường kính M12 cho phép lực ép rất lớn, sức mạnh nằm ở đường kính ren chứ không chỉ ở chiều dài. Nếu puly quá dày, bạn có thể cân nhắc dùng vít dài hơn hoặc dùng 2 con vít trí chồng lên nhau.

13.3. Tôi có cần bôi keo khóa ren cho loại vít này không?

Trong môi trường máy rung động cực mạnh (như máy sàng, máy nghiền), việc dùng thêm keo khóa ren là rất nên làm để đảm bảo vít không bị tự nới lỏng theo thời gian.

13.4. Làm sao để vít không bị rỉ sét khi dùng trong xưởng?

Vít thép đen 10.9 cần được giữ khô ráo. Tốt nhất là sau khi lắp đặt, bạn nên bôi một lớp mỡ nhẹ hoặc dầu máy lên đầu vít để cách ly với độ ẩm không khí.

14. Tư vấn kỹ thuật và giải pháp linh kiện từ Mecsu Pro

Nếu quý khách gặp khó khăn trong việc tính toán lực siết hoặc lựa chọn quy cách vít phù hợp, đừng ngần ngại liên hệ với chúng tôi:

Địa chỉ kho vận: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ: 1800 8137

Email liên hệ: [email protected]

Website thương mại điện tử: mecsu.vn

15. Góc chuyên gia: Mẹo kiểm soát lực siết để bảo vệ ren M12

a. Đừng siết quá kịch lực bằng cần nối dài

Dù ren M12 rất khỏe, nhưng với bước ren thô 1.75mm, việc dùng lực quá mức có thể làm hỏng ren trong của chi tiết bao ngoài (thường làm bằng nhôm hoặc thép mềm). Hãy siết vừa đủ căng tay và dùng keo khóa ren nếu cần.

b. Lưu ý về độ đồng tâm của lỗ taro

“Khi lắp đặt vít trí size lớn như M12, hãy đảm bảo lỗ taro thẳng hàng với tâm trục. Nếu lỗ taro bị lệch, mặt đuôi bằng sẽ không tiếp xúc phẳng hoàn toàn, dẫn đến giảm 50-70% lực giữ ma sát và có thể làm vít bị lỏng chỉ sau thời gian ngắn vận hành.”
— Kinh nghiệm từ bộ phận lắp máy Mecsu Pro.

(Xem thêm các sản phẩm bu lông, ốc vít kỹ thuật khác tại Mecsu.vn)
