Mô tả sản phẩm
Phân tích chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M3x20 Cấp Bền 10.9: Giải pháp chốt giữ tinh vi cho linh kiện nhỏ và trục máy mỏng
Mục Lục Bài Viết
- 1. Giới thiệu tổng quan về dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M3x20
- 2. Bảng tổng hợp dữ liệu kỹ thuật và kích thước sản phẩm
- 3. Chi tiết thiết kế Vít Trí (Grub Screw) DIN 913 size M3 chiều dài 20mm
- 4. Giá trị từ phôi thép hợp kim 10.9 và công nghệ xử lý nhuộm đen
- 5. Đánh giá lực khóa và tính an toàn của cơ cấu đuôi phẳng
- 6. Phân loại các mẫu vít trí định vị phổ dụng trên thị trường
- 7. Ưu điểm nổi bật và những điều cần lưu ý khi dùng vít trí 10.9 M3x20
- 8. Ứng dụng thực tiễn: M3x20 – Chìa khóa cho các thiết bị đo và mô hình chính xác
- 9. So sánh đặc tính: Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)
- 10. Phương pháp lắp đặt chuẩn xác với khóa lục giác 1.5mm
- 11. Cách thức nhận diện vít trí cường độ cao đạt chuẩn chất lượng 10.9
- 12. Báo giá Vít Trí Thép Đen M3x20 & Thông tin điểm bán uy tín
- 13. Giải thắc mắc (FAQ) về dòng vít định vị M3 đuôi bằng thân dài
- 14. Hệ thống hỗ trợ kỹ thuật tận tâm từ đội ngũ Mecsu Pro
- 15. Tư vấn chuyên gia: Cách phòng tránh hiện tượng gãy vít khi siết size M3

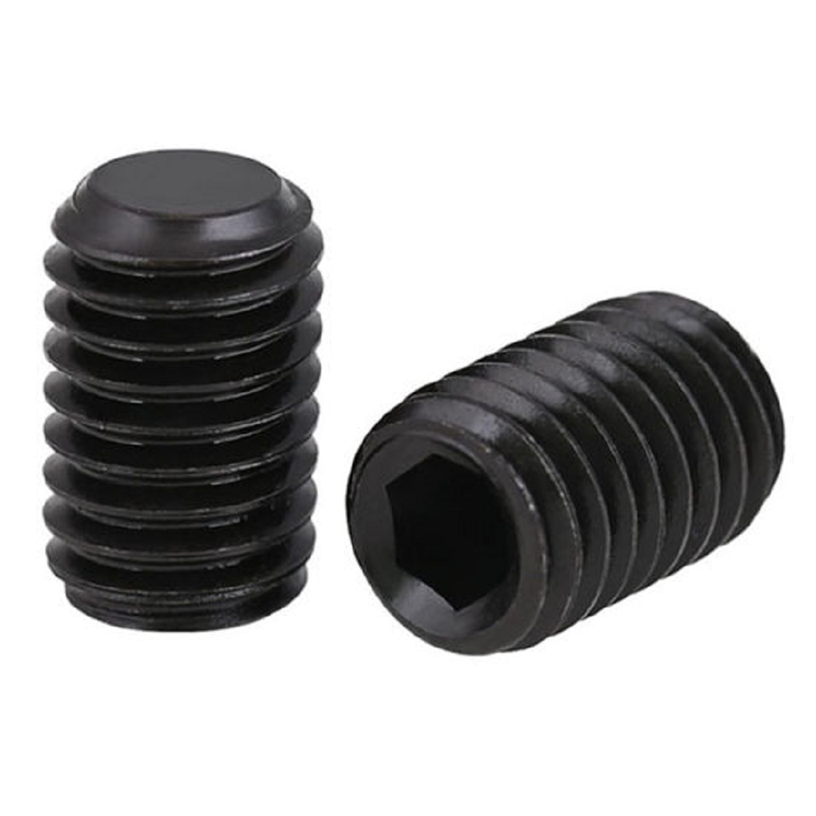

1. Giới thiệu tổng quan về dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M3x20
Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M3x20 là linh kiện định vị siêu nhỏ nhưng sở hữu chiều dài lên đến 20mm, thuộc nhóm vít không đầu hay còn gọi là bu lông lục giác chìm không mũ. Nhờ khả năng nằm ẩn hoàn toàn trong lòng chi tiết máy sau khi vặn chặt, loại vít này giúp triệt tiêu các phần lồi ra gây nguy hiểm, mang lại sự gọn gàng tuyệt đối cho các cụm cơ cấu xoay. Với cấp bền 10.9, sản phẩm có độ cứng vượt trội, đảm bảo lỗ lục giác 1.5mm không bị hư hại dù phải chịu lực siết tập trung.
Được sản xuất nghiêm ngặt theo quy chuẩn DIN 913, vít trí M3x20 có phần đuôi phẳng (flat point), hỗ trợ việc tì sát vào bề mặt trục máy một cách êm ái, tạo lực giữ bằng ma sát mà không làm trầy xước hay gây biến dạng bề mặt linh kiện đối diện. Đây là giải pháp hoàn hảo cho các hệ thống vi cơ điện tử, thiết bị quang học và các cụm điều khiển chính xác cao.
2. Bảng tổng hợp dữ liệu kỹ thuật và kích thước sản phẩm
Dưới đây là bảng dữ liệu thông số chuẩn cho mã sản phẩm B16M0301020D13E1 tại Mecsu Pro, hỗ trợ đắc lực cho khâu thiết kế kỹ thuật:
| Đặc tính kỹ thuật | Thông số định danh |
|---|---|
| Mã đặt hàng (SKU) | 0635547 |
| MPN | B16M0301020D13E1 |
| Hệ đo lường | Met (mm) |
| Tiêu chuẩn sản xuất | DIN 913 |
| Đường kính ren (d) | M3 |
| Bước ren (P) | 0.5 mm (Ren thô chuẩn) |
| Chiều dài thân (L) | 20 mm (Thân dài đặc thù) |
| Công cụ siết (s) | Khóa lục giác 1.5 mm |
| Cấp bền vật liệu | Thép 10.9 (Thép hợp kim) |
| Lớp phủ bảo vệ | Nhuộm đen nhiệt luyện (Black Oxide) |
| Kiểu mặt cuối | Đuôi Bằng (Flat Point) |
| Nguồn gốc | Trung Quốc |
| Giá tham khảo | 573 đ / Cái |

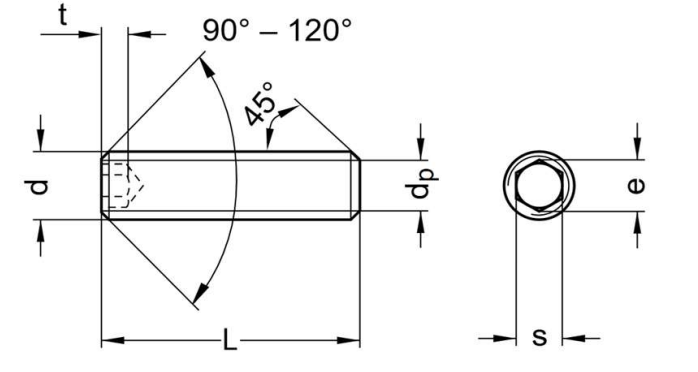

3. Chi tiết thiết kế Vít Trí (Grub Screw) DIN 913 size M3 chiều dài 20mm
Cấu tạo của vít trí M3x20 được tinh chỉnh để phục vụ các liên kết yêu cầu độ sâu lắp đặt lớn:
- Lỗ Lục Giác Chìm 1.5mm: Được dập sâu vào một đầu vít, kích thước 1.5mm cực kỳ nhỏ gọn nhưng rất chắc chắn nhờ phôi thép 10.9. Điều này cho phép thợ máy thao tác tháo mở nhiều lần mà không lo bị tròn cạnh rãnh chìm.
- Thân Ren Mịn Toàn Phần: Toàn bộ chiều dài 20mm được tiện ren sắc sảo với bước ren 0.5mm. Chiều dài lớn giúp vít có thể xuyên qua các chi tiết máy dày để chạm đến trục định vị bên trong.
- Đuôi Bằng (Flat Point): Mặt tiếp xúc cuối cùng được gia công phẳng mịn. Khi siết chặt, phần đuôi này ép sát vào trục, tạo lực khóa ma sát vững vàng mà không để lại vết hằn hay tổn hại cấu trúc bề mặt của chi tiết được giữ.
4. Giá trị từ phôi thép hợp kim 10.9 và công nghệ xử lý nhuộm đen
Vật liệu thép hợp kim cao cấp kết hợp cùng xử lý nhiệt mang lại tính chất cơ lý ưu việt cho sản phẩm:
- Thép Cấp 10.9: Đây là dòng thép cường lực cao, đảm bảo vít không bị cong gãy hay biến dạng dưới áp lực nén mạnh. Độ cứng này cực kỳ quan trọng đối với vít size M3 để bảo vệ bước ren siêu nhỏ.
- Nhuộm đen nhiệt luyện: Lớp oxi hóa đen trên bề mặt giúp tăng khả năng chống ăn mòn trong môi trường có dầu mỡ và mang lại vẻ thẩm mỹ chuyên nghiệp cho thiết bị cơ khí.
- Độ chính xác ren tiêu chuẩn: Bước ren 0.5mm được gia công đạt chuẩn ISO, giúp việc bắt vít vào các lỗ taro nhỏ diễn ra mượt mà, không kẹt ren.
5. Đánh giá lực khóa và tính an toàn của cơ cấu đuôi phẳng
Dù có đường kính ren chỉ 3mm, vít trí DIN 913 vẫn mang lại hiệu suất khóa vị trí tin cậy:
Lực ép từ mặt đuôi bằng giúp giữ cho puly, khớp nối mini hoặc các núm xoay điều chỉnh không bị trượt. Nhờ diện tích tiếp xúc phẳng, lực ép được phân bổ đều, đặc biệt hữu ích khi định vị các trục làm từ vật liệu mềm như nhôm hoặc nhựa kỹ thuật mà không làm biến dạng chúng. Thiết kế không đầu còn giúp giảm thiểu lực cản và sự vướng víu khi máy vận hành ở tốc độ cao.
6. Phân loại các mẫu vít trí định vị phổ dụng trên thị trường
Người dùng có thể lựa chọn các biến thể vít trí tùy vào yêu cầu kỹ thuật cụ thể của máy móc:
- Vít Trí Đuôi Bằng (Mã 0635547): Bảo vệ bề mặt trục tuyệt đối, dùng cho các liên kết yêu cầu tính thẩm mỹ và thay đổi vị trí thường xuyên.
- Vít Trí Đuôi Nhọn (DIN 914): Dùng để găm sâu vào trục để cố định vĩnh viễn (gây hỏng bề mặt trục).
- Vít Trí Đuôi Lõm (DIN 916): Có viền sắc ở đuôi để tăng cường khả năng chống xoay dọc trục.

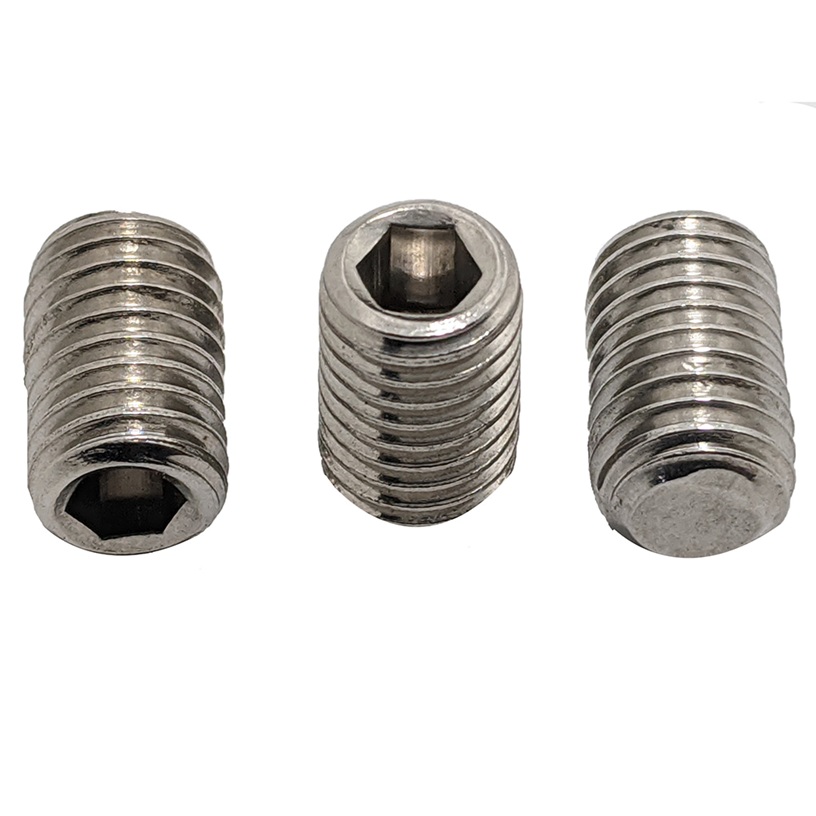

- Vít Trí Inox 304: Lựa chọn tối ưu cho môi trường thực phẩm, y tế hoặc nơi có độ ẩm cao.
7. Ưu điểm nổi bật và những điều cần lưu ý khi dùng vít trí 10.9 M3x20
Lợi thế:
- Sức bền vật liệu vượt trội: Thép 10.9 giúp lỗ lục giác nhỏ 1.5mm không bị tuôn tròn khi siết mạnh.
- Khả năng tiếp cận sâu: Chiều dài 20mm lý tưởng cho các chi tiết máy có độ dày lớn hoặc lỗ ren nằm sâu.
- Bảo vệ trục: Đuôi bằng không làm trầy xước trục quay đắt tiền.
- Chi phí thấp: Chỉ 573 đ cho một sản phẩm kỹ thuật chất lượng cao.
Hạn chế:
- Chống gỉ hạn chế: Lớp nhuộm đen yêu cầu môi trường khô ráo hoặc có lớp dầu bảo vệ, không dùng cho ngoài trời mưa nắng.
- Lực siết nhạy cảm: Vì ren M3 rất nhỏ, cần dùng lực siết vừa phải để tránh làm đứt vít hoặc cháy ren lỗ taro.
8. Ứng dụng thực tiễn: M3x20 – Chìa khóa cho các thiết bị đo và mô hình chính xác
Nhờ kích cỡ vi mô và thân dài, vít trí M3x20 là thành phần then chốt trong:
- Mô hình điều khiển (RC): Cố định các trục truyền động, khớp nối các-đăng trong xe, tàu, máy bay điều khiển từ xa.
- Thiết bị quang học: Giữ các thấu kính, bộ phận điều chỉnh tiêu cự trong kính hiển vi hoặc thiết bị laser.
- Cơ cấu tay máy robot: Định vị các khớp xoay nhỏ, trục motor bước (stepper motor) trong các cánh tay robot mini.
- Sản xuất đồng hồ và nhạc cụ: Sử dụng trong các bộ phận chuyển động tinh vi yêu cầu độ ẩn hoàn hảo của vít.
9. So sánh đặc tính: Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)
Việc chọn đúng kiểu đuôi vít sẽ quyết định đến tuổi thọ của hệ thống trục máy:
| Tiêu chí | Vít Trí Đuôi Bằng (DIN 913) | Vít Trí Đuôi Nhọn (DIN 914) |
|---|---|---|
| Hình dáng mặt đuôi | Bề mặt phẳng tròn láng | Mũi nhọn hình chóp |
| Tác động vật lý | Khóa bằng ma sát, bảo vệ trục | Găm sâu vào bề mặt vật liệu |
| Khả năng căn chỉnh | Rất linh hoạt, dễ thay đổi vị trí | Khó điều chỉnh sau khi đã găm vào |
| Ưu tiên ứng dụng | Trục motor mini, núm xoay, puly nhỏ | Khớp nối chịu tải trọng chết cố định |
10. Phương pháp lắp đặt chuẩn xác với khóa lục giác 1.5mm
Để đảm bảo liên kết vít trí M3x20 bền bỉ và dễ bảo trì, thợ máy cần chú ý:
- Bước 1: Làm sạch lỗ taro: Đảm bảo lỗ M3 sạch bavia và bụi kim loại để vít đi xuống 20mm trơn tru.
- Bước 2: Chuẩn bị dụng cụ: Sử dụng khóa lục giác 1.5mm chính hãng, đầu vặn không bị mòn để ôm sát lỗ lục giác.
- Bước 3: Bắt ren nhẹ nhàng: Vặn vít vào lỗ bằng tay một vài vòng đầu để đảm bảo ren đã khớp trước khi dùng dụng cụ.
- Bước 4: Siết lực tinh tế: Siết cho đến khi cảm nhận đầu vít chạm vào trục và tăng nhẹ lực. Tuyệt đối không siết quá kịch liệt vì ren M3 rất dễ bị quá tải lực kéo.
11. Cách thức nhận diện vít trí cường độ cao đạt chuẩn chất lượng 10.9
Quý khách có thể tự kiểm tra chất lượng sản phẩm tại Mecsu qua các dấu hiệu:
- Sắc đen mờ đặc trưng: Vít có màu đen sâu đồng nhất từ quy trình nhiệt luyện, không bị loang lổ hay có vảy rỉ.
- Lỗ lục giác tinh xảo: Rãnh lục giác 1.5mm phải cân đối, sắc cạnh, không có dấu hiệu bị méo hay thừa kim loại bên trong.
- Đường ren sắc nét: Thân ren M3 phải đều đặn, không bị mất ren hay dập nát, khi vặn vào lỗ taro phải rất nhẹ nhàng.
12. Báo giá Vít Trí Thép Đen M3x20 & Thông tin điểm bán uy tín
a. Đơn giá bán lẻ tham khảo: 573 đ / Cái
Mecsu Pro cung cấp linh kiện cơ khí chính xác với mức giá cạnh tranh nhất. Chúng tôi hỗ trợ mức chiết khấu cực tốt cho các đơn hàng số lượng lớn theo túi (100-500 cái) dành cho các xưởng gia công robot và thiết bị điện tử.
b. Lợi ích khi chọn mua tại Mecsu Pro
- Luôn có sẵn hàng: Đầy đủ các quy cách vít trí từ M3 đến M20 đáp ứng đơn hàng gấp.
- Cam kết tiêu chuẩn: Đảm bảo đúng tiêu chuẩn DIN 913 và cấp bền kỹ thuật 10.9.
- Vận chuyển linh hoạt: Giao hàng nhanh toàn quốc, đóng gói kỹ lưỡng cho các linh kiện siêu nhỏ.
XEM THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG TẠI MECSU
13. Giải thắc mắc (FAQ) về dòng vít định vị M3 đuôi bằng thân dài
13.1. Vít trí M3x20 dùng khóa lục giác cỡ mấy?
Dòng vít trí size ren M3 theo chuẩn quốc tế DIN 913 sử dụng khóa lục giác size 1.5mm. Lưu ý dùng đúng cỡ khóa để tránh làm hỏng lỗ chìm.
13.2. Chiều dài 20mm là tính từ đâu đến đâu?
Đối với vít trí không đầu, chiều dài 20mm là chiều dài tổng thể của cả con vít (từ mặt có lỗ lục giác đến mặt đuôi bằng).
13.3. Vít thép đen 10.9 có dùng được trong phòng sạch không?
Được, nếu phòng sạch có kiểm soát độ ẩm tốt. Tuy nhiên, để đảm bảo tuyệt đối không có bụi gỉ li ti, bạn nên cân nhắc đổi sang vít trí inox 304.
13.4. Có nên dùng keo khóa ren cho vít M3 này không?
Rất nên dùng. Vì ren M3 có diện tích tiếp xúc nhỏ, một chút keo khóa ren sẽ giúp vít không bị lỏng ra do rung động mà bạn không cần phải siết quá tay gây đứt ren.
14. Hệ thống hỗ trợ kỹ thuật tận tâm từ đội ngũ Mecsu Pro
Quý khách cần tư vấn về giải pháp liên kết cho dự án vi cơ khí hoặc báo giá số lượng lớn? Mecsu Pro luôn sẵn sàng đồng hành:
Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Đường dây nóng: 1800 8137
Email: [email protected]
Website: mecsu.vn
15. Tư vấn chuyên gia: Cách phòng tránh hiện tượng gãy vít khi siết size M3
a. Không bao giờ dùng dụng cụ nối dài
Với các loại vít nhỏ như M3, lực tay thông qua khóa lục giác tiêu chuẩn đã là quá đủ. Tuyệt đối không dùng kìm hay ống nối để gia tăng lực siết, hành động này sẽ làm đứt thân vít 3mm ngay lập tức.
b. Kiểm tra độ sâu lỗ taro mồi
“Vít trí M3x20 rất dài, đôi khi lỗ taro của bạn không đủ sâu hoặc có chứa phoi thép ở đáy. Nếu vít bị kẹt cứng khi chưa chạm trục, đừng cố vặn thêm. Hãy tháo ra, vệ sinh sạch phoi hoặc taro sâu thêm để bảo vệ bước ren M3 mỏng manh.”
— Kinh nghiệm từ bộ phận kỹ thuật Mecsu Pro.
(Khám phá kho linh kiện kẹp chặt đa dạng tại Mecsu.vn)
