Review chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M5x25 Cấp Bền 10.9: Khả năng khóa vị trí vượt trội cho các liên kết trục máy
Mục Lục Bài Viết
- 1. Tìm hiểu đặc điểm Vít Trí Đuôi Bằng Thép Đen 10.9 M5x25
- 2. Chi tiết hệ thống thông số kỹ thuật sản phẩm
- 3. Phân tích thiết kế Vít Trí (Grub Screw) DIN 913 size M5 dài 25mm
- 4. Ưu điểm từ vật liệu thép hợp kim 10.9 và công nghệ nhiệt luyện đen
- 5. Đánh giá hiệu quả lực ép và sự ổn định của đầu bằng
- 6. Các dòng vít trí định vị phổ biến trên thị trường cơ khí
- 7. Phân tích lợi thế và một số lưu ý khi sử dụng vít trí 10.9 M5x25
- 8. Ứng dụng thực tiễn: M5x25 – Giải pháp tối ưu cho trục động cơ và puly
- 9. So sánh Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)
- 10. Quy trình lắp đặt tiêu chuẩn và cách chọn khóa lục giác 2.5mm
- 11. Kinh nghiệm nhận diện vít trí cường độ cao đạt chuẩn 10.9
- 12. Báo giá tham khảo Vít Trí Thép Đen M5x25 & Địa chỉ cung ứng
- 13. Các câu hỏi thường gặp (FAQ) về sản phẩm vít trí M5
- 14. Hỗ trợ tư vấn kỹ thuật chuyên biệt từ đội ngũ Mecsu Pro
- 15. Tư vấn chuyên gia: Cách tránh tình trạng hỏng ren khi siết vít trí dài

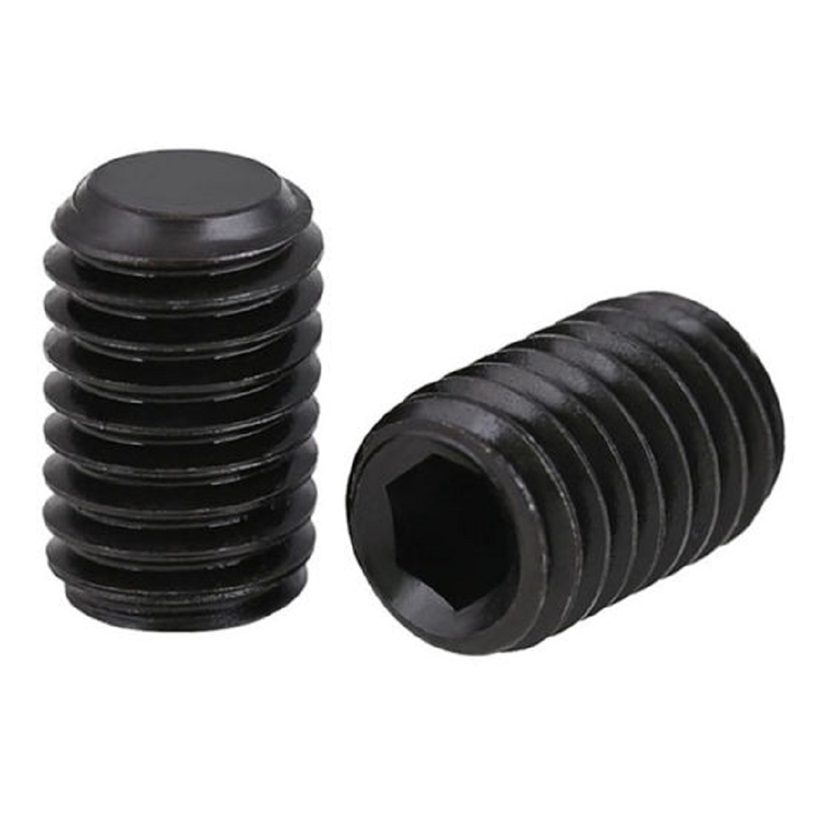

1. Tìm hiểu đặc điểm Vít Trí Đuôi Bằng Thép Đen 10.9 M5x25
Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M5x25 là linh kiện cơ khí cao cấp, còn được biết đến rộng rãi với tên gọi vít định vị lục giác chìm không đầu. Đặc tính nổi bật nhất là khả năng nằm chìm hoàn toàn vào trong lòng chi tiết sau khi lắp đặt, giúp bề mặt máy móc phẳng phiu, không gây cản trở cho các bộ phận chuyển động xung quanh. Với cấp bền 10.9, dòng vít này mang lại độ cứng cáp tuyệt vời, ngăn chặn tình trạng biến dạng lỗ lục giác khi thực hiện thao tác siết với momen xoắn lớn.
Được sản xuất dựa trên tiêu chuẩn quốc tế DIN 913, vít trí M5x25 sở hữu phần đuôi phẳng (flat point), tạo ra bề mặt tiếp xúc rộng để ép chặt vào trục mà không gây ra hư hại, trầy xước hay làm biến dạng cấu trúc bề mặt được định vị. Đây là phụ kiện không thể thiếu trong các hệ thống máy móc công nghiệp, thiết bị tự động hóa và các cơ cấu truyền động yêu cầu sự chính xác tuyệt đối.
2. Chi tiết hệ thống thông số kỹ thuật sản phẩm
Dưới đây là bảng dữ liệu kỹ thuật chuẩn của mã sản phẩm B16M0501025D13E1, giúp các kỹ sư dễ dàng lựa chọn cho bản vẽ thiết kế:
| Thuộc tính kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã đặt hàng (SKU) | 0359943 |
| MPN | B16M0501025D13E1 |
| Hệ đo lường | Met (mm) |
| Tiêu chuẩn sản xuất | DIN 913 |
| Đường kính ren (d) | M5 |
| Bước ren (P) | 0.8 mm (Ren thô chuẩn) |
| Chiều dài tổng (L) | 25 mm |
| Cỡ khóa siết (s) | Lục giác 2.5 mm |
| Phân hạng cấp bền | Thép Cấp 10.9 (Alloy Steel) |
| Lớp phủ bảo vệ | Nhuộm đen nhiệt luyện |
| Dạng tiếp xúc | Đuôi Bằng (Flat Point) |
| Nguồn gốc | Trung Quốc |
| Giá bán lẻ tham khảo | 879 đ / Cái |

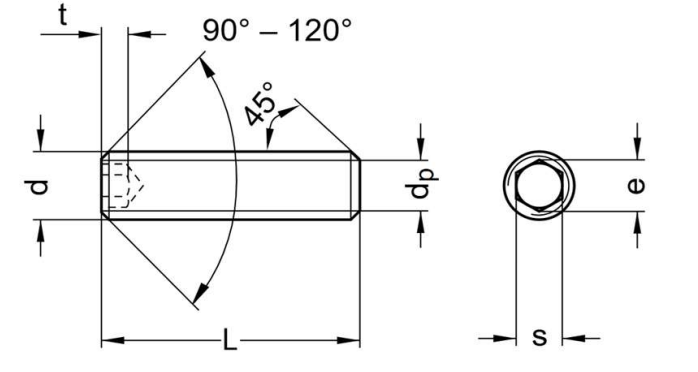

3. Phân tích thiết kế Vít Trí (Grub Screw) DIN 913 size M5 dài 25mm
Cấu trúc của vít trí M5x25 được tối ưu để mang lại lực khóa mạnh mẽ mà vẫn bảo toàn tính nguyên vẹn cho chi tiết máy:
- Lỗ Lục Giác 2.5mm: Đầu vít được dập sâu rãnh lục giác 2.5mm, cho phép truyền tải lực vặn tối ưu. Nhờ phôi thép 10.9, rãnh này cực bền, chịu được tần suất tháo lắp cao mà không lo bị cháy cạnh hay biến dạng.
- Thân Ren Xuyên Suốt: Với chiều dài 25mm, vít được cán ren toàn thân giúp nó có thể đi xuyên qua các lớp vật liệu dày hoặc lắp đặt ở các lỗ taro sâu, tạo sự linh hoạt tối đa trong việc căn chỉnh độ sâu.
- Mặt Đuôi Phẳng (Flat Point): Phần đuôi được xử lý phẳng mịn. Khi siết chặt, mặt phẳng này ép lên bề mặt đối diện, tạo ra lực ma sát tĩnh cực lớn để ngăn chặn mọi sự chuyển động tương đối giữa các bộ phận mà không để lại dấu tích hư hại.
4. Ưu điểm từ vật liệu thép hợp kim 10.9 và công nghệ nhiệt luyện đen
Sự kết hợp giữa hợp kim thép chất lượng và quy trình xử lý bề mặt hiện đại tạo nên sức mạnh cho vít trí:
- Cấp Bền 10.9: Đây là vật liệu cường độ cao, có khả năng chịu tải trọng lớn và chống mỏi cực tốt. Vít trí 10.9 không bị giòn gãy hay biến dạng dưới áp lực ép liên tục trong môi trường máy móc rung động.
- Lớp Phủ Black Oxide: Công nghệ nhuộm đen sau nhiệt luyện tạo ra một lớp màng bảo vệ, giúp sản phẩm chống lại sự oxy hóa nhẹ và tăng khả năng giữ màng dầu bôi trơn, tăng tuổi thọ sử dụng.
- Độ Chính Xác Ren: Bước ren 0.8mm được gia công tỉ mỉ, giúp việc bắt ren vào lỗ taro cực kỳ nhẹ nhàng nhưng vẫn đảm bảo độ kín khít và chắc chắn sau khi siết.
5. Đánh giá hiệu quả lực ép và sự ổn định của đầu bằng
Với kích thước ren M5 và chiều dài 25mm, vít trí DIN 913 là giải pháp định vị đáng tin cậy:
Lực ép từ bề mặt đuôi bằng giúp khóa chặt các bộ phận như nhông xích hay khớp nối vào trục quay mà không làm biến dạng bề mặt trục. So với các loại đuôi nhọn, đuôi bằng phân tán áp lực lên diện tích rộng hơn, điều này đặc biệt có lợi khi cố định lên các trục máy làm từ vật liệu mềm hoặc các trục cần độ bóng bề mặt cao để bảo vệ vòng bi khi tháo lắp.
6. Các dòng vít trí định vị phổ biến trên thị trường cơ khí
Quý khách có thể lựa chọn các loại đuôi vít khác nhau tùy theo đặc thù kỹ thuật của liên kết:
- Vít Trí Đuôi Bằng (DIN 913): Chuyên dùng cho các liên kết yêu cầu bảo vệ bề mặt trục tuyệt đối.
- Vít Trí Đuôi Nhọn (DIN 914): Thiết kế để găm sâu, tạo lực giữ cố định vĩnh viễn trên các bề mặt cứng.
- Vít Trí Đuôi Lõm (DIN 916): Loại đa năng với vành tròn sắc ở đuôi để tăng độ bám chống xoay dọc trục.
- Vít Trí Thép Không Gỉ (Inox): Lựa chọn hàng đầu cho môi trường yêu cầu vệ sinh hoặc chống ăn mòn hóa học.
7. Phân tích lợi thế và một số lưu ý khi sử dụng vít trí 10.9 M5x25
Ưu điểm:
- Độ cứng vật liệu cao: Thép 10.9 giúp lỗ lục giác bền bỉ, không bị hỏng sau nhiều lần sử dụng.
- Tính thẩm mỹ cao: Thiết kế chìm giúp máy móc trông hiện đại và chuyên nghiệp hơn.
- Bảo vệ linh kiện: Mặt phẳng đuôi vít không gây ra các vết lõm làm hỏng giá trị của trục máy.
- Chiều dài linh hoạt: Kích thước 25mm cho phép sử dụng trong các chi tiết máy có độ dày lớn.
Lưu ý:
- Môi trường sử dụng: Thép đen phù hợp trong điều kiện khô ráo hoặc có dầu bôi trơn, tránh dùng nơi ẩm ướt thường xuyên.
- Lựa chọn độ sâu: Cần đảm bảo chiều sâu lỗ taro phù hợp để vít 25mm không bị nhô ra ngoài sau khi siết.

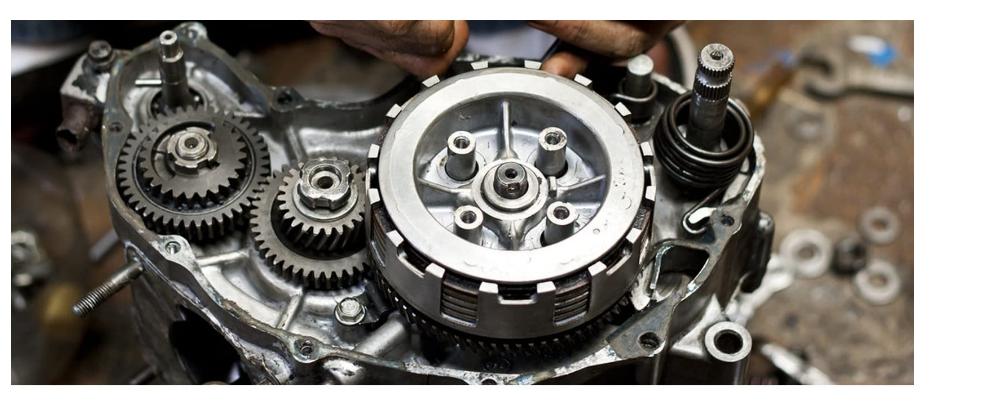

8. Ứng dụng thực tiễn: M5x25 – Giải pháp tối ưu cho trục động cơ và puly
Sở hữu kích thước ren trung bình và chiều dài lý tưởng, vít trí M5x25 được ứng dụng rộng rãi trong:
- Cơ khí chế tạo máy: Định vị puly, bánh đà và tay đòn trên các trục truyền động của máy công nghiệp.
- Thiết bị tự động hóa: Sử dụng trong các hệ thống băng tải, cánh tay robot để giữ chặt các khớp nối cơ khí.
- Ngành mộc và nội thất: Khóa vị trí các thanh dẫn hướng, các chi tiết trượt trong máy làm mộc chuyên dụng.
- Dụng cụ thể thao: Lắp ráp các chi tiết máy tập gym, nơi yêu cầu lực khóa lớn và độ bền cơ học cao.
9. So sánh Vít Trí Đuôi Bằng (DIN 913) và Vít Trí Đuôi Nhọn (DIN 914)
Lựa chọn kiểu đuôi phù hợp giúp tăng tuổi thọ cho hệ thống cơ khí của bạn:
| Tiêu chí so sánh | Đuôi Bằng (DIN 913) | Đuôi Nhọn (DIN 914) |
|---|---|---|
| Hình thức đuôi | Bề mặt phẳng tròn mịn | Mũi nhọn hình nón sắc |
| Tương tác bề mặt | Ép phẳng, bảo vệ bề mặt trục | Đâm xuyên, tạo vết lõm cố định |
| Đặc tính sử dụng | Dễ dàng thay đổi vị trí chi tiết | Cố định vị trí một cách cứng nhắc |
| Lĩnh vực ưu tiên | Trục motor, trục trượt, thiết bị chính xác | Cấu trúc máy nặng, khớp nối tĩnh |
10. Quy trình lắp đặt tiêu chuẩn và cách chọn khóa lục giác 2.5mm
Để vít trí M5x25 phát huy tối đa hiệu quả giữ chặt:
- Bước 1: Kiểm tra ren: Đảm bảo lỗ taro M5 sạch phôi thép và bụi bẩn để vít vặn vào trơn tru nhất.
- Bước 2: Sử dụng khóa chuẩn: Luôn dùng khóa lục giác size 2.5mm chính xác, không dùng khóa mòn để tránh làm hỏng đầu vít.
- Bước 3: Bắt vít bằng tay: Vặn nhẹ nhàng vài vòng đầu để chắc chắn vít đã vào đúng ren trước khi dùng công cụ.
- Bước 4: Siết lực vừa đủ: Siết chặt cho đến khi cảm nhận mặt đuôi bằng đã ép sát hoàn toàn vào chi tiết bên trong. Tránh dùng lực quá mức gây đứt vít.
11. Kinh nghiệm nhận diện vít trí cường độ cao đạt chuẩn 10.9
Sản phẩm chất lượng cao tại Mecsu luôn hội đủ các yếu tố sau:
- Sắc thái bề mặt: Lớp nhuộm đen phải đều màu, hơi bóng nhẹ của dầu bảo quản, không có dấu hiệu han gỉ.
- Độ tinh xảo lỗ chìm: Các cạnh của lỗ lục giác 2.5mm sắc nét, không bị ba-via, đảm bảo dụng cụ ôm khít.
- Chất lượng ren: Bước ren 0.8mm được cán đều đặn, không bị móp méo hay đứt quãng trên suốt chiều dài 25mm.
12. Báo giá tham khảo Vít Trí Thép Đen M5x25 & Địa chỉ cung ứng
a. Giá bán lẻ: 879 đ / Cái
Mecsu Pro cam kết mang đến dòng linh kiện cơ khí chất lượng với mức giá cạnh tranh nhất. Đối với các đơn hàng số lượng lớn cho dự án hoặc đại lý, chúng tôi có chính sách chiết khấu linh hoạt theo túi hoặc theo hộp (100 – 500 cái).
b. Tại sao Mecsu Pro là lựa chọn hàng đầu?
- Nguồn hàng dồi dào: Sẵn kho đầy đủ các quy cách vít trí từ nhỏ đến lớn phục vụ mọi nhu cầu.
- Tiêu chuẩn khắt khe: Đảm bảo 100% sản phẩm đạt tiêu chuẩn DIN 913 và cấp bền 10.9.
- Hỗ trợ chuyên nghiệp: Đội ngũ tư vấn tận tâm giúp khách hàng chọn đúng linh kiện cần thiết.
MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG KHÁC TẠI MECSU
13. Các câu hỏi thường gặp (FAQ) về sản phẩm vít trí M5
13.1. Vít trí M5 này có dùng chung khóa với vít M4 không?
Không, vít trí size M5 theo tiêu chuẩn sử dụng khóa lục giác 2.5mm, trong khi vít M4 sử dụng khóa 2mm. Bạn cần trang bị đúng cỡ dụng cụ.
13.2. Khi nào nên dùng vít trí dài 25mm thay vì loại ngắn hơn?
Loại 25mm thường được dùng khi chi tiết bao bên ngoài (như moay-ơ hay puly) có độ dày lớn, hoặc khi lỗ taro nằm sâu phía trong, yêu cầu vít dài để có đủ hành trình ép vào trục.
13.3. Thép đen có nhanh rỉ không nếu sử dụng ngoài trời?
Vít thép đen 10.9 chủ yếu dùng cho môi trường trong nhà. Nếu lắp đặt ngoài trời hoặc nơi tiếp xúc với nước thường xuyên, bạn nên bôi thêm mỡ bảo vệ hoặc thay thế bằng vít trí Inox 304 để đảm bảo độ bền.
13.4. Mặt đuôi bằng có đủ độ bám chống trượt không?
Đuôi bằng bám dựa trên ma sát. Để tăng độ bám cho các trục tròn, kỹ sư thường mài nhẹ một mặt phẳng trên trục (vát phẳng) tại vị trí vít trí ép xuống để tạo thành khớp khóa cơ học chắc chắn hơn.
14. Hỗ trợ tư vấn kỹ thuật chuyên biệt từ đội ngũ Mecsu Pro
Mecsu Pro luôn sẵn sàng giải đáp các vấn đề về kỹ thuật lắp ráp và báo giá linh kiện cơ khí nhanh chóng:
Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website chính thức: mecsu.vn
15. Tư vấn chuyên gia: Cách tránh tình trạng hỏng ren khi siết vít trí dài
a. Vệ sinh và bôi trơn lỗ ren
Với các con vít dài 25mm, quãng đường ren ma sát là khá lớn. Hãy đảm bảo lỗ taro được làm sạch phôi hoàn toàn. Một chút dầu bôi trơn sẽ giúp vít đi xuống êm hơn và tránh hiện tượng cháy ren do nhiệt phát sinh khi vặn nhanh.
b. Kiểm soát lực siết momen
“Vít trí M5 cấp bền 10.9 rất cứng cáp, nhưng vì thân vít dài, nếu bạn dùng lực vặn quá mức với khóa lục giác có tay đòn dài, thân vít có thể bị ứng suất xoắn gây đứt ngầm. Hãy siết chắc tay và ưu tiên sử dụng keo khóa ren nếu cần độ an toàn cực cao trước rung động mạnh thay vì cố gắng siết quá lực.”
— Kinh nghiệm chia sẻ từ bộ phận kỹ thuật Mecsu Pro.
