Review chi tiết Vít Trí Lục Giác Chìm Đuôi Bằng M6x20 Cấp Bền 10.9: Giải pháp chốt giữ linh hoạt cho các chi tiết máy trung bình

Mục Lục Bài Viết

1. 1. Phân tích dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M6x20
2. 2. Chi tiết bảng dữ liệu kỹ thuật và kích thước sản phẩm
3. 3. Đặc điểm cấu tạo Vít Trí (Grub Screw) DIN 913 size M6 dài 20mm
4. 4. Giá trị từ thép hợp kim cường độ 10.9 và lớp phủ đen đặc trưng
5. 5. Khả năng chịu tải ma sát và độ ổn định của bề mặt đuôi bằng
6. 6. Tổng hợp các biến thể vít định vị lục giác chìm trên thị trường
7. 7. Đánh giá ưu thế và các điểm cần lưu ý khi lắp đặt vít trí 10.9 M6x20
8. 8. Ứng dụng thực tế: M6x20 – Chốt giữ puly, khớp nối và trục truyền dẫn
9. 9. So sánh kỹ thuật: Vít Trí Đuôi Bằng (DIN 913) và Đuôi Nhọn (DIN 914)
10. 10. Hướng dẫn quy trình lắp đặt với khóa lục giác 3mm chuẩn xác
11. 11. Cách phân biệt vít trí cường độ cao chuẩn cấp bền 10.9 chất lượng
12. 12. Thông tin báo giá Vít Trí Thép Đen M6x20 & Đơn vị cung ứng uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về ứng dụng vít trí M6 đuôi bằng
14. 14. Dịch vụ hỗ trợ và tư vấn kỹ thuật từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Ngăn ngừa biến dạng ren khi siết vít trí M6

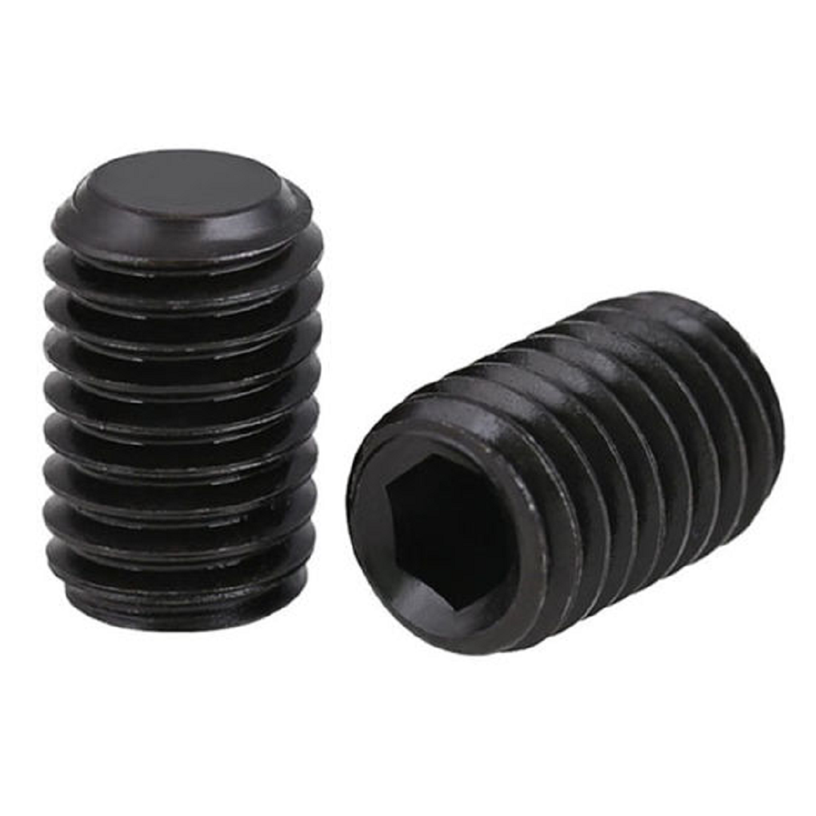

1. Phân tích dòng Vít Trí Đuôi Bằng Thép Đen 10.9 M6x20

Sản phẩm Vít Trí Đuôi Bằng Thép Đen 10.9 DIN 913 M6x20 là linh kiện cơ khí được thiết kế để cố định các bộ phận trên trục mà không cần mũ ốc. Với khả năng nằm chìm hoàn toàn vào trong lỗ taro, sản phẩm giúp tiết kiệm không gian và loại bỏ các chi tiết thừa gây nguy hiểm cho các cụm máy đang quay. Với cấp bền 10.9, loại vít này mang lại độ cứng cáp tuyệt vời, đảm bảo rãnh lục giác không bị hỏng khi thực hiện các thao tác lắp ráp yêu cầu lực siết cao.

Được chế tạo dựa trên tiêu chuẩn kỹ thuật DIN 913, vít trí M6x20 sở hữu phần đuôi phẳng (flat point) đặc trưng. Thiết kế này tạo ra lực ép ma sát trực tiếp lên bề mặt trục nhưng không gây tổn hại hay tạo lỗ khía sâu lên linh kiện đối diện. Đây là giải pháp tối ưu cho các hệ thống yêu cầu sự căn chỉnh chính xác và bảo vệ bề mặt trục trong các loại máy đóng gói, in ấn và tự động hóa.

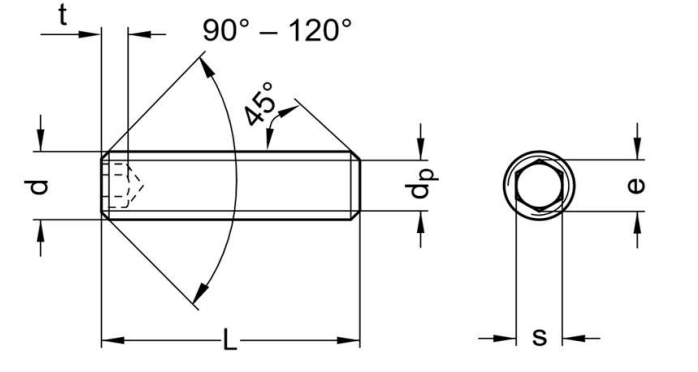

2. Chi tiết bảng dữ liệu kỹ thuật và kích thước sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật cho mã sản phẩm B16M0601020D13E1, giúp các kỹ sư lựa chọn chính xác cho bản thiết kế:

Thuộc tính sản phẩm	Thông số cụ thể
Mã đặt hàng (SKU)	0359950
MPN	B16M0601020D13E1
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 913
Kích thước ren (d)	M6
Bước ren (P)	1 mm (Ren thô tiêu chuẩn)
Chiều dài thân (L)	20 mm
Công cụ siết (s)	Khóa lục giác 3 mm
Cấp bền vật liệu	Thép Cấp 10.9 (Alloy Steel)
Lớp phủ bảo vệ	Nhiệt luyện nhuộm đen (Black Oxide)
Kiểu tiếp xúc cuối	Đuôi Bằng (Flat Point)
Nguồn gốc	Trung Quốc
Giá tham khảo	728 đ / Cái

3. Đặc điểm cấu tạo Vít Trí (Grub Screw) DIN 913 size M6 dài 20mm

Cấu trúc của vít trí M6x20 được tối ưu cho các liên kết cần độ sâu lắp đặt lớn và lực kẹp ổn định:

• Lỗ Lục Giác Chìm 3mm: Đầu vít được dập sâu rãnh lục giác 3mm, cho phép truyền momen lực lớn mà không sợ bị trượt hay làm tròn cạnh lỗ nhờ chất liệu thép 10.9 cứng cáp.
• Thân Ren Toàn Phần 20mm: Với chiều dài 20mm, vít cung cấp khoảng ren dài giúp bám chắc vào các lỗ taro sâu trên các chi tiết dày, tạo sự linh hoạt cao trong việc điều chỉnh vị trí chi tiết máy.
• Đuôi Bằng (Flat Point): Mặt cuối của vít được mài phẳng vuông góc. Khi siết chặt, mặt phẳng này ép sát lên trục, tạo ra lực khóa bằng ma sát diện rộng giúp giữ cố định bánh răng hoặc puly mà không làm trầy xước trục.

4. Giá trị từ thép hợp kim cường độ 10.9 và lớp phủ đen đặc trưng

Vật liệu và quy trình xử lý nhiệt đóng vai trò quyết định đến độ tin cậy của vít trí M6:

• Thép Cấp 10.9: Đây là dòng thép hợp kim cường độ cao, chống chịu tốt trước lực nén và lực cắt lớn. Khả năng chống mỏi của thép 10.9 giúp liên kết duy trì độ ổn định lâu dài trong môi trường máy móc hoạt động liên tục.
• Lớp Phủ Nhuộm Đen: Quá trình nhiệt luyện tạo ra lớp oxit đen giúp bảo vệ bề mặt chống lại sự oxy hóa nhẹ và tăng độ bám cho dầu bảo trì. Màu đen mang lại tính thẩm mỹ công nghiệp chuyên nghiệp cho máy móc.
• Gia Công Ren Chính Xác: Bước ren 1mm được cán chuẩn xác giúp việc bắt vít diễn ra trơn tru, giảm thiểu rủi ro kẹt ren trong quá trình lắp ráp hàng loạt.

5. Khả năng chịu tải ma sát và độ ổn định của bề mặt đuôi bằng

Dòng vít trí DIN 913 quy cách M6x20 mang lại hiệu quả định vị đáng tin cậy:

Nhờ mặt tiếp xúc đuôi bằng, áp lực được phân bổ đều lên bề mặt trục thay vì tập trung vào một điểm nhọn. Điều này cực kỳ quan trọng đối với các loại trục có độ bóng bề mặt cao hoặc làm từ vật liệu nhôm, đồng, giúp giữ chặt linh kiện mà không làm hỏng cấu trúc trục. Lực ma sát tạo ra đủ lớn để ngăn chặn hiện tượng trượt dọc hoặc xoay tự do của chi tiết dưới tác động của momen xoắn vận hành.

6. Tổng hợp các biến thể vít định vị lục giác chìm trên thị trường

Tùy vào nhu cầu kỹ thuật cụ thể, người dùng có thể lựa chọn các kiểu đuôi vít khác nhau:

• Vít Trí Đuôi Bằng (Mã 0359950): Phù hợp nhất cho các bề mặt trục phẳng hoặc nơi cần bảo vệ trục tuyệt đối khỏi hư hại vật lý.
• Vít Trí Đuôi Nhọn (DIN 914): Có đầu nhọn đâm sâu vào vật liệu, tạo lực khóa cơ học vĩnh viễn (gây lõm bề mặt tiếp xúc).
• Vít Trí Đuôi Lõm (DIN 916): Thiết kế có vành khía lõm ở đuôi để tăng độ bám giữ, là loại phổ biến nhất trong lắp máy thông dụng.
• Vít Trí Thép Không Gỉ (Inox): Dùng cho các ứng dụng trong ngành thực phẩm, y tế hoặc môi trường có tính ăn mòn cao.

7. Đánh giá ưu thế và các điểm cần lưu ý khi lắp đặt vít trí 10.9 M6x20

Ưu điểm nổi bật:

• Độ bền cơ học cao: Thép cường độ 10.9 giúp chống lại sự mài mòn và hư hỏng rãnh lục giác.
• Chiều dài lý tưởng: Chiều dài 20mm giúp vít bám sâu vào các chi tiết có độ dày lớn, đảm bảo liên kết vững chắc.
• Bảo vệ trục: Đuôi bằng không làm hỏng bề mặt của các trục máy đắt tiền.
• Lắp đặt thẩm mỹ: Thiết kế không đầu giúp bề mặt máy sau khi lắp ráp bằng phẳng và an toàn.

Điểm hạn chế:

• Chống rỉ sét vừa phải: Lớp nhuộm đen yêu cầu môi trường khô ráo hoặc có lớp dầu bảo vệ thường xuyên.
• Cần lỗ taro sâu: Do chiều dài 20mm, cần đảm bảo lỗ ren đã được taro đủ độ sâu cần thiết để vít chui lọt.

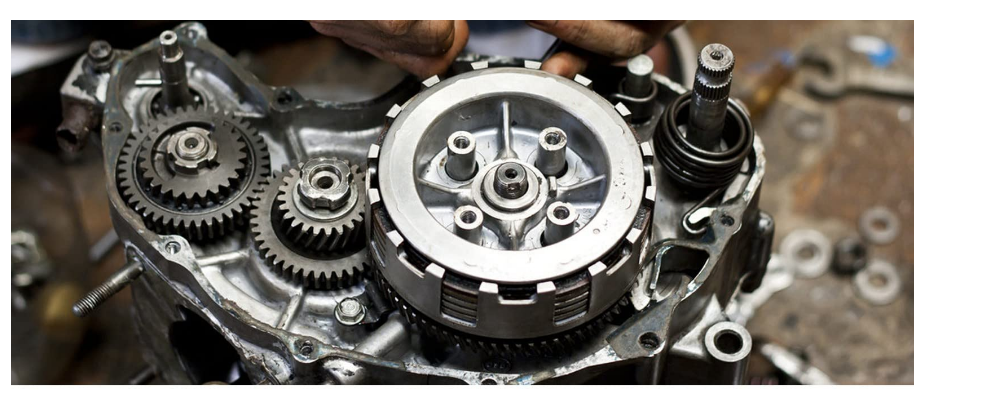

8. Ứng dụng thực tế: M6x20 – Chốt giữ puly, khớp nối và trục truyền dẫn

Với kích thước tầm trung và độ bền cao, vít trí M6x20 được tin dùng trong các hạng mục:

• Cố định puly và đĩa xích: Giữ chặt các bánh đai truyền động lên trục động cơ điện, đảm bảo truyền lực liên tục.
• Lắp ráp khớp nối: Định vị các khớp nối trục trong hệ thống băng tải, máy khuấy hoặc các thiết bị cơ khí nông nghiệp.
• Thiết bị tự động hóa: Sử dụng để khóa các thanh trượt, bộ gá cảm biến trong các dây chuyền sản xuất hiện đại.
• Ngành dệt và bao bì: Cố định các con lăn, trục dẫn hướng trong môi trường yêu cầu tháo lắp căn chỉnh thường xuyên.

9. So sánh kỹ thuật: Vít Trí Đuôi Bằng (DIN 913) và Đuôi Nhọn (DIN 914)

Lựa chọn kiểu đuôi ảnh hưởng trực tiếp đến khả năng bảo trì và tuổi thọ linh kiện:

Tiêu chí so sánh	Vít Trí Đuôi Bằng (DIN 913)	Vít Trí Đuôi Nhọn (DIN 914)
Hình dáng mặt đuôi	Phẳng và láng mịn	Nhọn như mũi chông
Tác động lên trục	Không gây hại bề mặt, giữ bằng ma sát	Đâm xuyên bề mặt, tạo vết lõm cố định
Khả năng căn chỉnh	Dễ dàng thay đổi vị trí nhiều lần	Khó căn chỉnh do tạo vết lõm vĩnh viễn
Khuyên dùng cho	Trục motor, thiết bị đo, bánh đai	Mối nối chịu lực xô lệch cực lớn

10. Hướng dẫn quy trình lắp đặt với khóa lục giác 3mm chuẩn xác

Để đạt được hiệu quả khóa tối ưu và bền bỉ theo thời gian:

• Bước 1: Kiểm tra ren: Thổi sạch bụi bẩn và phoi cơ khí trong lỗ taro M6 trước khi lắp đặt.
• Bước 2: Chuẩn bị dụng cụ: Sử dụng khóa lục giác size 3mm loại tốt, không bị mòn đầu vặn.
• Bước 3: Bắt vít bằng tay: Đưa vít vào lỗ và vặn nhẹ nhàng để đảm bảo ren đã khớp trước khi dùng lực siết.
• Bước 4: Siết lực vừa đủ: Siết cho đến khi mặt đuôi bằng tiếp xúc hoàn toàn với trục. Với thép 10.9, bạn có thể siết chặt tay để tạo lực ma sát khóa ổn định.

11. Cách phân biệt vít trí cường độ cao chuẩn cấp bền 10.9 chất lượng

Quý khách có thể kiểm tra sản phẩm tại Mecsu qua các tiêu chí sau:

• Lớp phủ đen đồng nhất: Vít có màu đen mờ hoặc hơi bóng nhẹ của dầu, không bị loang lổ hay bong tróc lớp oxit.
• Đường ren tinh xảo: Thân ren M6 phải sắc nét, không có ba-via, vặn vào lỗ taro chuẩn cho cảm giác êm ái.
• Hốc lục giác chuẩn: Rãnh lục giác 3mm sâu và có các cạnh thẳng tắp, không bị méo mó do quá trình đúc ép rẻ tiền.

12. Thông tin báo giá Vít Trí Thép Đen M6x20 & Đơn vị cung ứng uy tín

a. Giá bán lẻ tham khảo: 728 đ / Cái

Mecsu Pro tự hào là đơn vị cung cấp các dòng vít trí cường độ cao với mức giá cạnh tranh nhất cho các đơn vị gia công cơ khí. Chúng tôi áp dụng mức chiết khấu cực tốt cho các đơn hàng mua sỉ theo hộp hoặc túi số lượng lớn.

b. Tại sao nên chọn Mecsu Pro?

• Sẵn hàng số lượng lớn: Kho hàng luôn đầy đủ các quy cách vít trí từ M3 đến M24 để phục vụ kịp thời.
• Chất lượng chuẩn quốc tế: Mọi sản phẩm đều đạt tiêu chuẩn DIN 913 và cấp bền kỹ thuật 10.9.
• Giao hàng siêu tốc: Đảm bảo hàng đến tay khách hàng nhanh nhất để không làm gián đoạn sản xuất.

MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI BẰNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về ứng dụng vít trí M6 đuôi bằng

13.1. Vít trí M6x20 dùng cỡ lục giác bao nhiêu?

Dòng vít trí size M6 theo tiêu chuẩn DIN 913 sử dụng khóa lục giác cỡ 3mm. Quý khách lưu ý dùng đúng size để tránh làm hỏng lỗ chìm.

13.2. Vít dài 20mm có ảnh hưởng đến lực giữ không?

Có, chiều dài 20mm giúp tăng diện tích ren tiếp xúc với lỗ taro, giúp vít bám chắc hơn và chống lại các lực tác động làm lỏng liên kết tốt hơn các loại vít ngắn.

13.3. Có thể dùng vít này cho môi trường ngoài trời không?

Vì là thép đen nên khả năng chống rỉ sét ngoài trời hạn chế. Nếu dùng ngoài trời, bạn nên chuyển sang vít trí inox 304 hoặc bôi thêm mỡ bảo vệ sau khi lắp.

13.4. Đuôi bằng có giữ chặt được bằng đuôi lõm không?

Về khả năng khóa bề mặt, đuôi bằng kém hơn đuôi lõm một chút nhưng nó vượt trội hoàn toàn về khả năng bảo vệ bề mặt trục máy, tránh việc phải mài lại trục sau khi tháo lắp.

14. Dịch vụ hỗ trợ và tư vấn kỹ thuật từ đội ngũ Mecsu Pro

Quý khách cần tư vấn sâu hơn về lực siết hoặc các giải pháp kẹp chặt chuyên dụng? Mecsu Pro luôn sẵn lòng hỗ trợ:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên chuyên gia: Ngăn ngừa biến dạng ren khi siết vít trí M6

a. Kiểm tra lỗ taro định kỳ

Với các lỗ taro sâu 20mm, phoi thép có thể bị kẹt lại bên trong gây khó khăn khi bắt vít. Hãy đảm bảo lỗ taro sạch sẽ và được bôi trơn nhẹ bằng dầu máy trước khi lắp vít để bảo vệ ren.

b. Kiểm soát lực siết thông minh

“Vít trí M6 cấp bền 10.9 rất cứng cáp, nhưng lỗ taro trên chi tiết máy (thường là nhôm hoặc gang) thì mềm hơn. Đừng cố gắng siết quá kịch liệt bằng cần nối dài, hãy siết vừa đủ căng và sử dụng keo khóa ren (Threadlocker) loại trung bình để đảm bảo an toàn tuyệt đối mà không làm hỏng ren lỗ taro.”
— Kinh nghiệm thực tế từ kỹ thuật viên Mecsu Pro.
