Review chi tiết Vít Trí Lục Giác Chìm Đuôi Lõm DIN 916 M10x20 Inox 304: Linh kiện cố định trục chuyên dụng cho hệ thống máy hạng nặng và môi trường biển

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Vít Trí Đuôi Lõm M10x20 Inox 304
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế Vít trí lục giác chìm DIN 916 size M10 dài 20mm
4. 4. Giá trị cốt lõi của vật liệu Inox 304 trong chế tạo vít trí
5. 5. Đánh giá khả năng bám dính và cố định của đầu lõm M10
6. 6. Các biến thể Vít trí lục giác chìm phổ biến hiện nay
7. 7. Những ưu điểm vượt trội và lưu ý khi dùng Vít trí M10x20
8. 8. Ứng dụng thực tế: M10x20 – Lựa chọn hàng đầu cho truyền động công nghiệp và dầu khí
9. 9. Đối chiếu Vít Trí Đuôi Lõm (DIN 916) và các dòng Vít Trí khác
10. 10. Quy trình lắp đặt và kỹ thuật siết vít trí M10 đạt chuẩn
11. 11. Phương pháp nhận diện Vít trí Inox 304 chuẩn chất lượng
12. 12. Thông tin báo giá Vít Trí Inox 304 M10x20 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắcc (FAQ) về dòng Vít trí M10x20 Inox 304
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Tối ưu hóa độ bám cho mối ghép vít trí

1. Tổng quan về dòng Vít Trí Đuôi Lõm M10x20 Inox 304

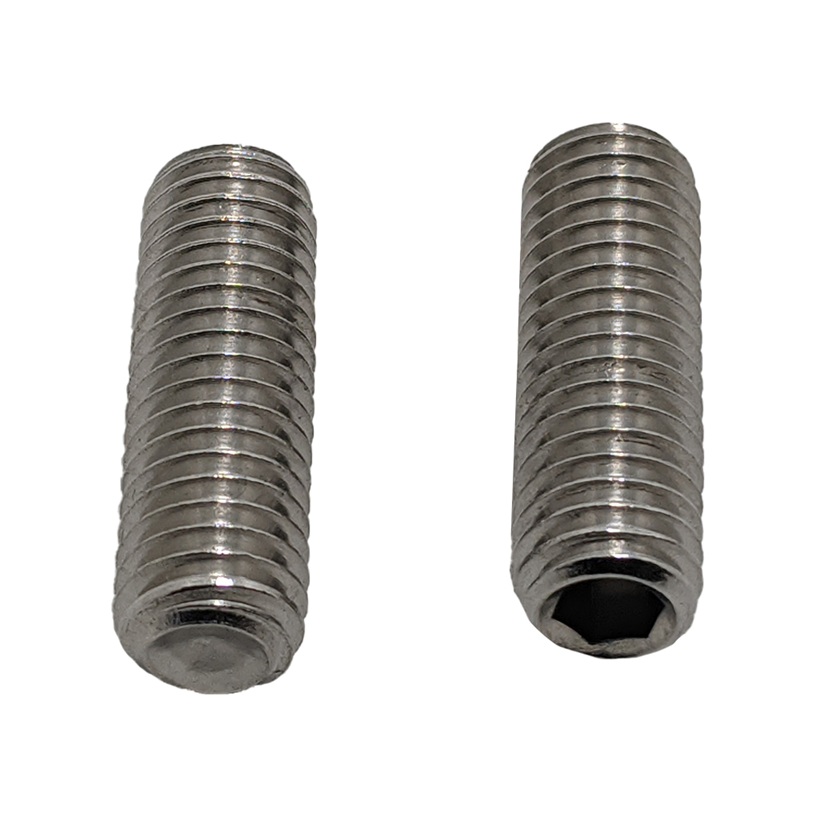

Sản phẩm Vít Trí Đuôi Lõm Inox 304 DIN 916 M10x20 là linh kiện cơ khí kẹp chặt mạnh mẽ, thuộc nhóm vít không đầu dùng để cố định vị trí các chi tiết trên trục xoay. Với kích thước ren M10 và chiều dài 20mm, loại vít này được thiết kế để chịu tải trọng lớn và tạo sự ổn định cao cho các bộ phận truyền động. Thiết kế lục giác chìm cho phép vít chui sâu vào lỗ ren, tạo mặt phẳng hoàn hảo cho bề mặt chi tiết, giúp tăng tính thẩm mỹ và độ an toàn cho thiết bị vận hành.

Dựa trên tiêu chuẩn DIN 916, sản phẩm đảm bảo độ chuẩn xác về bước ren 1.5mm, giúp thợ máy lắp đặt dễ dàng và chắc chắn. Sử dụng vật liệu Inox 304 cao cấp, vít trí M10x20 mang lại khả năng chống rỉ sét và kháng ăn mòn hóa học vượt trội, đáp ứng hoàn hảo các yêu cầu kỹ thuật trong ngành đóng tàu, các công trình dầu khí ngoài khơi và máy móc công nghiệp nặng.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chi tiết cho mã sản phẩm B16M1001020D16H0 để hỗ trợ khâu tính toán thiết kế:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0058039
MPN	B16M1001020D16H0
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 916
Kích thước ren (d)	M10
Bước ren (P)	1.5 mm (Ren thô tiêu chuẩn)
Chiều dài tổng (L)	20 mm
Kiểu đầu	Lục giác chìm (Socket set)
Dụng cụ siết (s)	Khóa lục giác 5 mm
Chất liệu	Inox 304 (Stainless Steel)
Thiết kế đuôi	Đuôi Lõm (Cup Point)
Ứng dụng chính	Đóng Tàu – Dầu Khí – Máy Công Nghiệp
Xuất xứ	Trung Quốc

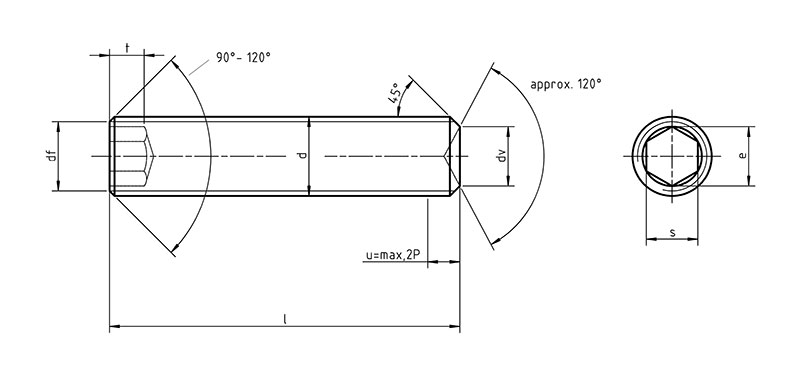

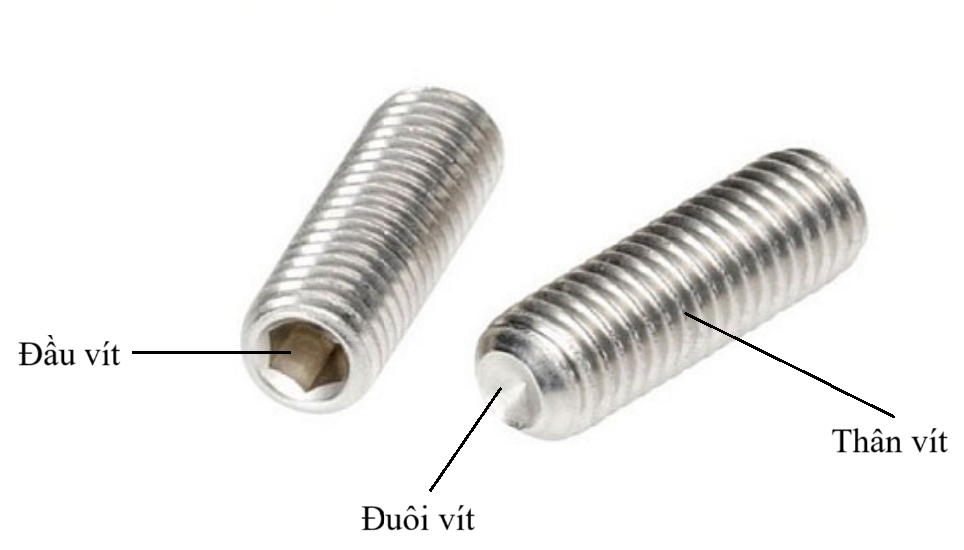

3. Phân tích thiết kế Vít trí lục giác chìm DIN 916 size M10 dài 20mm

Cấu tạo của vít trí M10x20 được thiết kế để tối ưu hóa lực kẹp và độ bền trong các môi trường rung động cao:

• Thân Vít Lục Giác Chìm 5mm: Cho phép sử dụng khóa lục giác cỡ lớn để tác động lực siết mạnh mẽ. Thiết kế không đầu giúp vít nằm gọn trong lỗ ren, tránh các nguy cơ va chạm với các bộ phận chuyển động khác của máy móc.
• Thiết Kế Đuôi Lõm (Cup Point): Phần cuối có dạng vành chén với mép sắc mảnh. Khi siết chặt, mép này sẽ “ngàm” sâu vào bề mặt trục quay, tạo ra điểm tì vững chắc chống lại lực xoắn và lực dọc trục, đảm bảo linh kiện không bị trượt.
• Thân Ren Dài 20mm: Chiều dài lý tưởng giúp vít có diện tích tiếp xúc ren lớn, tăng cường khả năng chịu tải và chống tự tháo cực tốt trong các ứng dụng công nghiệp nặng.

4. Giá trị cốt lõi của vật liệu Inox 304 trong chế tạo vít trí

Việc ứng dụng thép không gỉ 304 mang lại những lợi điểm vượt xa các loại thép thông thường:

• Chống Ăn Mòn Bền Bỉ: Nhờ hàm lượng Crom và Niken cao, vít trí Inox 304 không bị rỉ sét ngay cả khi tiếp xúc trực tiếp với hơi muối biển, độ ẩm cao hay hóa chất nhẹ.
• Khả Năng Chịu Nhiệt: Inox 304 giữ được tính chất cơ lý ổn định trong dải nhiệt độ rộng, không bị giòn gãy hay biến dạng dưới tác động của nhiệt độ vận hành máy.
• Sạch Sẽ Và Thẩm Mỹ: Bề mặt sáng bóng tự nhiên, dễ vệ sinh, đạt tiêu chuẩn khắt khe cho các thiết bị trong ngành chế biến thực phẩm và dược phẩm.

5. Đánh giá khả năng bám dính và cố định của đầu lõm M10

Vít trí M10x20 đuôi lõm là giải pháp định vị hàng đầu cho các trục truyền động cỡ lớn:

Khi lực siết được truyền qua khóa lục giác 5mm, vành chén ở đuôi lõm sẽ tạo ra một áp lực tập trung cực lớn lên bề mặt trục. Khác với các loại đuôi bằng, đuôi lõm sẽ tạo ra một vết hằn tròn giúp “khóa” chặt chi tiết máy vào trục. Cơ chế này đặc biệt quan trọng cho các puly tải nặng, bánh răng công nghiệp hay các khớp nối trục yêu cầu độ chính xác và an toàn tuyệt đối, chống lại hiện tượng lỏng lẻo do rung động cơ học kéo dài.

6. Các biến thể Vít trí lục giác chìm phổ biến hiện nay

Tùy vào yêu cầu kỹ thuật của mặt trục, người dùng có thể lựa chọn các kiểu đuôi khác:

• Vít Trí Đuôi Bằng (DIN 913): Dùng cho các vị trí không muốn làm biến dạng bề mặt trục, thường là trục đã có mặt phẳng.
• Vít Trí Đuôi Nhọn (DIN 914): Dùng định vị cố định tại một lỗ tâm chờ sẵn, tạo liên kết vĩnh cửu.
• Vít Trí Đuôi Oval (DIN 915): Giảm thiểu hư hỏng trục và cho phép điều chỉnh linh hoạt hơn.
• Vít Trí Thép Đen (Cấp bền 12.9): Dành cho ứng dụng yêu cầu lực siết cực hạn trong môi trường khô ráo.

7. Những ưu điểm vượt trội và lưu ý khi dùng Vít trí M10x20

Ưu điểm:

• Kháng rỉ tuyệt đối: Vật liệu Inox 304 thách thức môi trường khắc nghiệt nhất.
• Chịu tải cao: Size ren M10 cùng chiều dài 20mm cho phép kẹp chặt các chi tiết máy hạng nặng.
• Cố định chắc chắn: Thiết kế đuôi lõm chống xoay và trượt trục hiệu quả.
• Tính thẩm mỹ: Đầu chìm giúp kết cấu máy gọn gàng, chuyên nghiệp.

Hạn chế:

• Gây hằn trục: Đuôi lõm sẽ để lại vết lõm trên trục, cần cân nhắc nếu trục cần bảo vệ bề mặt hoàn hảo.
• Yêu cầu lỗ ren sâu: Với chiều dài 20mm, cần đảm bảo lỗ ren đủ sâu để vít âm hoàn toàn.

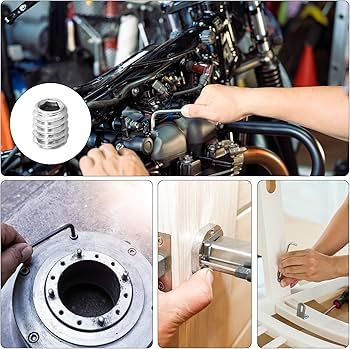

8. Ứng dụng thực tế: M10x20 – Lựa chọn hàng đầu cho truyền động công nghiệp và dầu khí

Nhờ sự bền bỉ và kích thước chịu lực tốt, vít trí M10x20 Inox 304 có mặt trong nhiều hệ thống quan trọng:

• Hệ thống Truyền động Nặng: Cố định các puly dây đai lớn, bánh răng và vòng bi trên trục máy cán, máy nghiền công nghiệp.
• Công trình Biển và Dầu khí: Sử dụng trong các thiết bị van tiết lưu, hệ thống kẹp giữ ống dẫn nơi có hơi muối ăn mòn cao.
• Chế tạo Máy thực phẩm: Lắp ráp các chi tiết trong dây chuyền sản xuất đồ uống, bánh kẹo yêu cầu chống rỉ sét để đảm bảo vệ sinh.
• Ngành Đóng tàu: Dùng trong các thiết bị điều hướng, hệ thống lái và máy móc trên boong tàu.

9. Đối chiếu Vít Trí Đuôi Lõm (DIN 916) và các dòng Vít Trí khác

Lựa chọn đúng tiêu chuẩn vít trí giúp tối ưu hóa hiệu suất vận hành:

Tiêu chí so sánh	DIN 916 (Đuôi Lõm)	DIN 913 (Đuôi Bằng)
Lực bám trục	Rất mạnh (ngàm sâu vào vật liệu)	Trung bình (dựa vào ma sát mặt phẳng)
Bảo vệ bề mặt trục	Để lại dấu hằn cơ học	Không gây biến dạng trục
Khả năng chống rung	Vượt trội	Cần thêm keo khóa ren
Ứng dụng	Cố định puly, bánh răng tải nặng	Căn chỉnh vị trí, chặn hành trình

Kết luận: Với các trục quay chịu lực xoắn lớn, DIN 916 là ưu tiên số một.

10. Quy trình lắp đặt và kỹ thuật siết vít trí M10 đạt chuẩn

Để vít trí M10x20 Inox 304 phát huy tối đa công năng, hãy tuân thủ các bước lắp đặt kỹ thuật:

• Bước 1: Vệ sinh ren: Loại bỏ bẩn, dầu mỡ cũ trong lỗ ren M10 để tránh tình trạng kẹt ren hoặc giảm ma sát.
• Bước 2: Sử dụng dụng cụ chuẩn: Dùng lục giác 5mm chất lượng cao để đảm bảo truyền lực tối đa mà không làm choét lỗ lục giác.
• Bước 3: Siết lực vừa đủ: Vặn vít cho đến khi chạm trục, sau đó siết mạnh để vành đuôi lõm ăn sâu vào bề mặt trục.
• Bước 4: Kiểm tra định kỳ: Với các máy vận hành liên tục, nên kiểm tra độ chặt sau 500 giờ hoạt động để đảm bảo an toàn.

11. Phương pháp nhận diện Vít trí Inox 304 chuẩn chất lượng

Nhận biết sản phẩm chất lượng tại Mecsu thông qua các đặc điểm:

• Độ sắc nét của ren: Vòng ren M10 phải đều đặn, bước ren 1.5mm chuẩn xác, không bị lỗi cán ren hay bavia.
• Màu sắc vật liệu: Inox 304 chuẩn có độ bóng hơi mờ đặc trưng, không bị xỉn đen hay rỉ sét li ti trên bề mặt.
• Độ khít cơ khí: Khi cắm khóa lục giác 5mm vào, lỗ vít phải ôm khít, không có độ rơ lỏng, giúp thao tác siết lực an toàn.

12. Thông tin báo giá Vít Trí Inox 304 M10x20 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 12,645 đ / Cái

Mecsu Pro cung cấp sản phẩm với mức giá tối ưu cùng chính sách chiết khấu linh hoạt cho khách hàng dự án, xưởng gia công lớn và đại lý trên toàn quốc.

b. Tại sao nên tin chọn Mecsu Pro?

• Cam kết chất lượng: Đảm bảo chuẩn Inox 304, đầy đủ chứng chỉ kiểm định chất lượng (CO/CQ).
• Hàng sẵn kho: Đầy đủ các quy cách từ M2 đến M24, đáp ứng tiến độ lắp ráp tức thì.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật hỗ trợ chọn lựa linh kiện phù hợp nhất với cơ cấu máy.

MUA THÊM CÁC LOẠI VÍT TRÍ ĐUÔI LÕM KHÁC TẠI MECSU

MUA THÊM CÁC LOẠI VÍT TRÍ INOX 304 ĐUÔI LÕM KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng Vít trí M10x20 Inox 304

13.1. Vít trí M10x20 dài 20mm có dễ bị gãy khi siết mạnh không?

Với chất liệu Inox 304 và đường kính M10, vít có độ bền cơ học rất cao. Tuy nhiên, bạn nên siết bằng lực tay vừa đủ với khóa lục giác 5mm, không nên dùng thêm ống nối kéo dài để siết quá mức vì có thể làm hỏng ren lỗ hoặc biến dạng đuôi vít.

13.2. Tôi có thể sử dụng vít này trong môi trường nước biển không?

Inox 304 có khả năng chống rỉ rất tốt trong môi trường ẩm ướt. Tuy nhiên, nếu vít ngâm trực tiếp dưới nước biển lâu dài, Mecsu khuyên bạn nên cân nhắc nâng cấp lên Inox 316 để có độ bền vĩnh cửu chống lại clorua.

13.3. Làm sao để tháo vít trí M10x20 sau một thời gian dài sử dụng?

Do Inox 304 chống rỉ nên vít thường không bị kẹt cứng do oxy hóa. Tuy nhiên, nếu vít bị bám bẩn hoặc có keo khóa ren, bạn nên nhỏ một chút dung dịch RP7 và sử dụng lục giác 5mm chuẩn để tháo nhẹ nhàng.

13.4. Vít trí đuôi lõm có cần dùng thêm vòng đệm không?

Không. Vít trí được thiết kế để lắp âm hoàn toàn vào lỗ ren và đầu đuôi lõm sẽ tiếp xúc trực tiếp lên trục. Việc sử dụng vòng đệm là không cần thiết và không khả thi với loại vít không đầu này.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý khách cần tư vấn momen siết chuẩn cho vít M10 hay yêu cầu chứng chỉ vật liệu cho dự án? Đội ngũ Mecsu luôn sẵn lòng hỗ trợ:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Tối ưu hóa độ bám cho mối ghép vít trí

a. Phối hợp vật liệu giữa vít và trục

Để đạt độ bám tối đa, trục máy nên có độ cứng bề mặt thấp hơn vít trí Inox 304. Điều này giúp phần đuôi lõm dễ dàng ngàm sâu vào trục. Nếu trục quá cứng (như trục mạ chrome), bạn nên mài phẳng một điểm nhỏ tại vị trí siết để vít có điểm tì tốt nhất, tránh bị trượt xoay.

b. Chọn lựa dụng cụ siết chất lượng

“Với kích thước M10, lực siết tác động lên lỗ lục giác 5mm là rất lớn. Việc sử dụng các bộ khóa lục giác rẻ tiền, không đủ độ cứng sẽ dễ làm hỏng lỗ vít, gây khó khăn cho việc bảo trì. Hãy luôn ưu tiên dụng cụ từ các hãng uy tín như TOPTUL hoặc KING TONY.”
— Kinh nghiệm từ bộ phận kỹ thuật hiện trường Mecsu Pro.
