Phân tích chi tiết Vít Trí Lục Giác Chìm Đuôi Lõm UNC #5-40 x 3/16 Inox 304: Linh kiện chốt chặn cao cấp cho thiết bị chính xác hệ Inch
Mục Lục Bài Viết
- 1. Tổng quan về dòng Vít Trí Đuôi Lõm #5-40 x 3/16 Inox 304
- 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
- 3. Phân tích thiết kế Vít trí lục giác chìm size #5-40 dài 3/16 inch
- 4. Giá trị cốt lõi của vật liệu Inox 304 trong chế tạo vít trí
- 5. Đánh giá khả năng bám dính và cố định của đầu lõm #5
- 6. Các biến thể Vít trí lục giác chìm phổ biến hiện nay
- 7. Những ưu điểm vượt trội và lưu ý khi dùng Vít trí #5-40
- 8. Ứng dụng thực tế: #5-40 – Lựa chọn hàng đầu cho thiết bị y tế và công nghệ Mỹ
- 9. Đối chiếu Vít Trí Đuôi Lõm (Hệ Inch) và các dòng Vít Trí khác
- 10. Quy trình lắp đặt và kỹ thuật siết vít trí #5 đạt chuẩn
- 11. Phương pháp nhận diện Vít trí Inox 304 chuẩn chất lượng
- 12. Thông tin báo giá Vít Trí Inox 304 #5-40 x 3/16 & Địa chỉ cung ứng
- 13. Giải đáp các thắc mắc (FAQ) về dòng Vít trí #5-40 Inox 304
- 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
- 15. Lời khuyên chuyên gia: Tối ưu hóa độ bám cho mối ghép vít trí
1. Tổng quan về dòng Vít Trí Đuôi Lõm #5-40 x 3/16 Inox 304
Sản phẩm Vít Trí Đuôi Lõm Inox 304 UNC #5-40 x 3/16 là linh kiện cơ khí chính xác thuộc nhóm vít không đầu, được thiết kế chuyên biệt để cố định các bộ phận trên trục xoay theo hệ đo lường Inch. Với cấu trúc lục giác chìm nội bộ, loại vít này cho phép lắp đặt âm hoàn toàn vào lỗ ren, tạo sự gọn gàng và thẩm mỹ tối đa cho máy móc. Điểm đặc trưng của mã hàng này là phần đuôi dạng lõm (cup point), giúp tạo ra điểm tì sắc cạnh, tăng cường lực bám và ngăn chặn sự trượt xoay của chi tiết trong quá trình vận hành.
Được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt của hệ Inch, vít trí #5-40 đảm bảo tính tương thích tuyệt đối với các thiết bị nhập khẩu từ Mỹ hoặc các chuẩn công nghiệp quốc tế. Vật liệu Inox 304 mang lại khả năng chống rỉ sét và bền bỉ trong môi trường ẩm ướt, là thành phần không thể thiếu trong các cụm máy đóng tàu, hệ thống dầu khí và các thiết bị tự động hóa tinh vi.

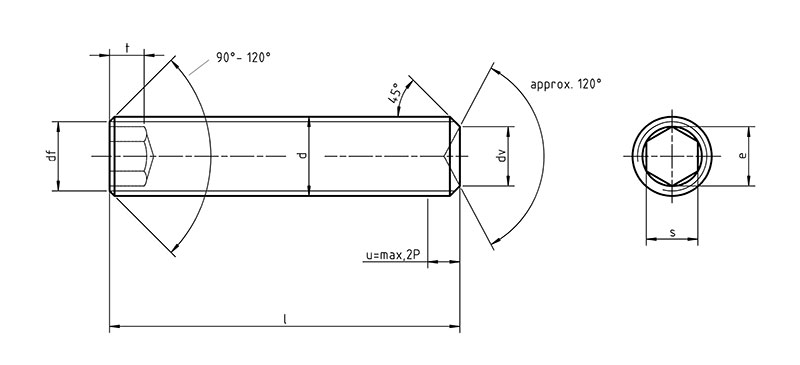

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
Mecsu Pro cung cấp thông tin kỹ thuật chi tiết cho mã sản phẩm B16S0051316H, giúp các kỹ sư dễ dàng lựa chọn trong thiết kế:
| Thuộc tính kỹ thuật | Thông số cụ thể |
|---|---|
| Mã đặt hàng (SKU) | 0089516 |
| MPN | B16S0051316H |
| Hệ đo lường | Inch (Hệ Mỹ) |
| Tiêu chuẩn ren | UNC (Ren thô) |
| Kích thước ren (d) | #5-40 |
| Chiều dài tổng (L) | 3/16 inch (0.187 in) |
| Kiểu đầu | Lục giác chìm (Socket set) |
| Dụng cụ siết (s) | Khóa lục giác 0.062 in (1/16″) |
| Chất liệu | Inox 304 (Stainless Steel) |
| Thiết kế đuôi | Đuôi Lõm (Cup Point) |
| Ứng dụng chính | Đóng Tàu – Dầu Khí – Điện Tử Chính Xác |
| Xuất xứ | Trung Quốc |

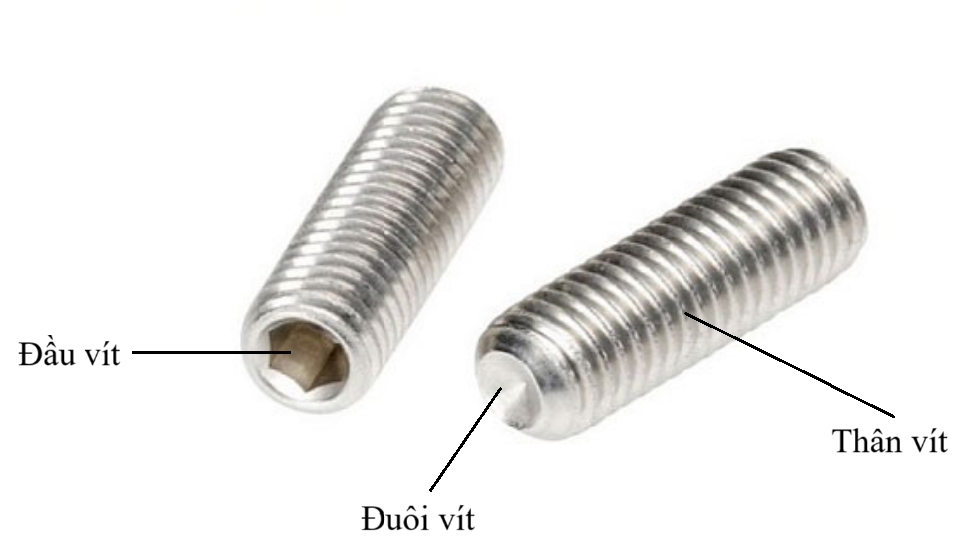

3. Phân tích thiết kế Vít trí lục giác chìm size #5-40 dài 3/16 inch
Cấu trúc của vít trí #5-40 x 3/16 được tối ưu để hoạt động hiệu quả trong các không gian lắp đặt cực hẹp của hệ Inch:
- Lục Giác Chìm Nội Bộ: Sử dụng khóa lục giác cỡ 0.062 inch, thiết kế này cho phép truyền lực siết trực tiếp vào thân vít, giúp việc tháo lắp trở nên dễ dàng ngay cả khi vít nằm sâu trong chi tiết máy.
- Đuôi Lõm (Cup Point): Đây là phần quan trọng nhất giúp tăng ma sát. Mép mỏng của hình chén lõm khi được siết mạnh sẽ ngàm chặt vào bề mặt trục, tạo ra lực khóa chống lại sự rung động và tải trọng xoay liên tục.
- Thân Ren UNC #5-40: Với mật độ 40 vòng ren trên mỗi inch, vít cung cấp khả năng điều chỉnh vị trí cực kỳ mịn, giúp các kỹ thuật viên căn chỉnh chính xác các linh kiện nhỏ.
4. Giá trị cốt lõi của vật liệu Inox 304 trong chế tạo vít trí
Việc sử dụng thép không gỉ 304 đem lại những ưu thế vượt trội cho dòng vít trí hệ Inch:
- Kháng Ăn Mòn Tuyệt Vời: Inox 304 có hàm lượng Crom cao, tạo lớp màng bảo vệ tự nhiên chống lại hiện tượng oxy hóa trong môi trường hơi ẩm, hóa chất nhẹ và nước biển.
- Độ Bền Cơ Học Ổn Định: Đảm bảo vít không bị biến dạng lỗ lục giác khi siết ở lực tiêu chuẩn, đồng thời chịu được sự thay đổi nhiệt độ mà không bị giòn gãy.
- An Toàn Và Sạch Sẽ: Bề mặt sáng bóng, không sinh rỉ sét, đáp ứng các tiêu chuẩn khắt khe trong ngành lắp ráp linh kiện quang học và thiết bị y tế.
5. Đánh giá khả năng bám dính và cố định của đầu lõm #5
Vít trí #5-40 đuôi lõm là giải pháp định vị đáng tin cậy cho các thiết bị yêu cầu độ ổn định cao:
Nhờ vào thiết kế mép lõm sắc bén, khi siết vít qua dụng cụ 0.062 inch, toàn bộ áp lực được tập trung vào vòng tròn đáy lõm. Cơ chế này tạo ra một lực ngàm vĩnh cửu lên trục, giúp ngăn chặn triệt để tình trạng lệch tâm hay trượt dọc trục. Điều này đặc biệt quan trọng trong các ứng dụng máy in 3D, hệ thống robot mini hoặc các núm xoay điều khiển chính xác.
6. Các biến thể Vít trí lục giác chìm phổ biến hiện nay
Ngoài đuôi lõm, tùy thuộc vào mục đích sử dụng mà người dùng có thể chọn các loại đuôi khác:
- Vít Trí Đuôi Bằng (Flat Point): Sử dụng khi cần bảo vệ bề mặt trục tuyệt đối, thường dùng cho trục thép mạ hoặc đã mài bóng.
- Vít Trí Đuôi Nhọn (Cone Point): Cho khả năng định vị tâm vĩnh viễn nhờ phần mũi nhọn cắm sâu vào lỗ mồi.
- Vít Trí Đuôi Oval (Oval Point): Kết hợp giữa định vị và bảo vệ bề mặt, cho phép điều chỉnh nhẹ mà không gây trầy xước lớn.
- Vít Trí Thép Mạ (Zinc Plated): Giải pháp tiết kiệm cho môi trường khô ráo, yêu cầu lực siết cực cao.
7. Những ưu điểm vượt trội và lưu ý khi dùng Vít trí #5-40
Ưu điểm:
- Chống rỉ sét hoàn hảo: Vật liệu Inox 304 thách thức mọi điều kiện thời tiết và độ ẩm cao.
- Thiết kế chuẩn Inch: Tương thích hoàn hảo với các máy móc, công cụ nhập khẩu từ các nước sử dụng hệ đo lường Mỹ.
- Khả năng định vị cứng vững: Đuôi lõm ngàm sâu, chống trượt cực tốt dưới tác động của rung chấn.
- Thẩm mỹ và gọn nhẹ: Lắp âm chìm vào sản phẩm, không gây vướng víu hay sắc nhọn ra bên ngoài.
Hạn chế:
- Kích thước siêu nhỏ: Cần dụng cụ siết chuyên dụng cỡ 0.062 inch và dễ bị thất lạc khi tháo lắp.
- Dấu hằn vật liệu: Do đầu lõm sắc nên sẽ để lại vết tròn trên trục sau khi tháo vít.
8. Ứng dụng thực tế: #5-40 – Lựa chọn hàng đầu cho thiết bị y tế và công nghệ Mỹ
Sự kết hợp giữa kích thước #5 và vật liệu Inox 304 giúp vít trí UNC #5-40 x 3/16 có mặt trong nhiều lĩnh vực:
- Thiết bị y tế và nha khoa: Cố định các linh kiện nhỏ trong thiết bị nội soi, dụng cụ phẫu thuật yêu cầu không rỉ sét.
- Linh kiện viễn thông: Chốt chặn các khớp nối trong anten, thiết bị thu phát sóng và bảng điều khiển điện tử.
- Ngành Dầu khí: Sử dụng trong các cảm biến, đồng hồ đo áp suất hệ Inch hoạt động trong môi trường biển.
- Mô hình và Robot chính xác: Cố định puly, bánh răng trên trục động cơ bước nhỏ trong các cánh tay robot mini.
9. Đối chiếu Vít Trí Đuôi Lõm (Hệ Inch) và các dòng Vít Trí khác
Việc chọn lựa đúng tiêu chuẩn vít trí hệ Inch sẽ quyết định hiệu suất vận hành của máy móc:
| Tiêu chí | Vít Đuôi Lõm (Cup Point) | Vít Đuôi Bằng (Flat Point) |
|---|---|---|
| Độ bám trục | Rất mạnh (ngàm sâu vào trục) | Trung bình (dựa vào lực ép mặt) |
| Khả năng tái lắp | Để lại vết hằn tròn trên trục | Không làm biến dạng bề mặt trục |
| Độ ổn định | Kháng rung động cực tốt | Phù hợp cho trục cố định, ít rung |
| Ứng dụng | Bánh răng, puly truyền động | Căn chỉnh vị trí linh kiện tĩnh |
Kết luận: Đối với các chi tiết chuyển động quay, vít trí đuôi lõm #5-40 là sự ưu tiên hàng đầu.
10. Quy trình lắp đặt và kỹ thuật siết vít trí #5 đạt chuẩn
Để vít trí #5-40 x 3/16 Inox 304 phát huy tối đa công năng, hãy tuân thủ các bước:
- Bước 1: Kiểm tra tương thích: Đảm bảo lỗ ren đã được taro chuẩn UNC #5-40 và sạch bẩn.
- Bước 2: Chuẩn bị dụng cụ: Sử dụng khóa lục giác hệ Inch cỡ 0.062 inch loại tốt để không làm hỏng lỗ vít.
- Bước 3: Siết lực vừa đủ: Do bước ren 40 mịn và thân vít nhỏ, cần siết tay đều lực cho đến khi cảm thấy đầu lõm đã chạm chắc vào trục.
- Bước 4: Kiểm tra độ rơ: Lắc nhẹ chi tiết sau khi siết để đảm bảo vít đã khóa chặt, không còn hiện tượng xê dịch.
11. Phương pháp nhận diện Vít trí Inox 304 chuẩn chất lượng
Nhận diện sản phẩm chính hãng tại Mecsu qua các tiêu chí sau:
- Độ tinh xảo của ren: Các vòng ren #5-40 được cán sắc nét, đồng đều, không có bavia hay lỗi bước ren.
- Đặc tính vật liệu: Inox 304 có bề mặt sáng hơi mờ đặc trưng, không bị bong tróc như các loại vít mạ kẽm thông thường.
- Độ chính xác lỗ lục giác: Khóa 0.062 inch khi cắm vào phải khít tuyệt đối, không có hiện tượng rơ hay lỏng lẻo.
12. Thông tin báo giá Vít Trí Inox 304 #5-40 x 3/16 & Địa chỉ cung ứng
a. Giá bán lẻ tham khảo: 2,053 đ / Cái
Mecsu Pro cung cấp mức giá linh hoạt với chiết khấu cực tốt cho các đơn vị gia công cơ khí chính xác và các dự án thiết bị y tế số lượng lớn.
b. Tại sao chọn Mecsu Pro?
- Hàng chuẩn hệ Inch: Đầy đủ các size khó tìm theo tiêu chuẩn Mỹ (UNC/UNF).
- Vật liệu đảm bảo: Chuẩn Inox 304 có chứng chỉ chất lượng CO/CQ đầy đủ cho dự án.
- Giao hàng siêu tốc: Luôn sẵn hàng tại kho để phục vụ nhu cầu lắp ráp tức thì của khách hàng.
MUA THÊM CÁC LOẠI VÍT TRÍ ĐUÔI LÕM KHÁC TẠI MECSU
MUA THÊM CÁC LOẠI VÍT TRÍ INOX 304 ĐUÔI LÕM KHÁC TẠI MECSU
13. Giải đáp các thắc mắc (FAQ) về dòng Vít trí #5-40 Inox 304
13.1. Ren #5-40 khác gì với các loại ren mét thông thường?
Ren #5-40 là ren tiêu chuẩn hệ Inch của Mỹ (UNC). Nó có đường kính và bước ren khác hoàn toàn so với hệ Milimet (ví dụ M3 hay M4). Bạn tuyệt đối không được dùng vít hệ mét để vặn vào lỗ ren hệ Inch này vì sẽ gây cháy ren ngay lập tức.
13.2. Tôi có cần dùng keo khóa ren cho loại vít nhỏ này không?
Với các chi tiết máy rung động liên tục như động cơ robot, việc nhỏ thêm một giọt keo khóa ren chuyên dụng (như Loctite) là rất cần thiết để đảm bảo vít không bị nới lỏng theo thời gian.
13.3. Inox 304 có đủ cứng để đuôi lõm bám vào trục thép không?
Vít trí Inox 304 có độ cứng tốt, đủ để ngàm vào các loại trục inox hoặc trục thép mềm. Tuy nhiên, nếu trục máy của bạn là thép tôi cứng (Hardened Steel), mép lõm có thể bị mòn nhanh hơn và độ bám sẽ giảm đi đáng kể.
13.4. Làm sao để tháo vít nếu lỗ lục giác 0.062 inch bị tròn?
Đây là tình trạng thường gặp khi dùng dụng cụ siết kém chất lượng. Trong trường hợp này, bạn có thể phải dùng máy khoan nhỏ để phá vít hoặc sử dụng các bộ lấy vít gãy chuyên dụng. Hãy luôn sử dụng khóa lục giác xịn để tránh rủi ro này.
14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
Bạn đang phân vân về kích thước hệ Inch hay cần tài liệu chứng minh nguồn gốc sản phẩm? Mecsu Pro luôn sẵn sàng giải đáp:
Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email liên hệ: [email protected]
Website chính thức: mecsu.vn
15. Lời khuyên chuyên gia: Tối ưu hóa độ bám cho mối ghép vít trí
a. Lựa chọn dụng cụ chuẩn hệ Inch
Với các size nhỏ như #5, việc dùng sai lục giác (ví dụ dùng lục giác hệ mét 1.5mm thay vì 0.062 inch) là nguyên nhân hàng đầu gây hư hỏng đầu vít. Hãy đầu tư bộ lục giác chuẩn Mỹ để đảm bảo công việc lắp ráp diễn ra thuận lợi nhất.
b. Xử lý bề mặt trục
“Khi làm việc với vít trí đuôi lõm hệ Inch trên các trục quay tốc độ cao, kinh nghiệm của chúng tôi là nên tạo một điểm phẳng nhỏ (flat spot) trên trục. Điều này giúp vít trí có điểm tì ổn định hơn, triệt tiêu hoàn toàn khả năng trượt chi tiết.”
— Tư vấn kỹ thuật từ xưởng gia công Mecsu Pro.
