Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x12

Phân Tích Chi Tiết Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x12 – Giải Pháp Chốt Chặn Cơ Khí Tải Trọng Lớn

Mục Lục

1. 1. Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x12 là gì và tầm quan trọng?
2. 2. Bảng dữ liệu kỹ thuật chi tiết của Vít Trí M12 Cấp Bền 10.9
3. 3. Thiết kế không đầu chuẩn DIN 916 và cơ chế lục giác chìm 6mm
4. 4. Ưu thế từ vật liệu thép cường độ cao và công nghệ nhuộm đen bề mặt
5. 5. Cơ chế bám giữ trục và khả năng chống trượt của thiết kế đuôi lõm
6. 6. Các dòng vít trí thép đen thường gặp trong lắp ráp máy móc
7. 7. Đánh giá thế mạnh và những điểm cần lưu ý khi dùng vít trí 10.9 M12x12
8. 8. Những kịch bản vận hành lý tưởng cho vít trí lục giác chìm M12
9. 9. Tính ổn định cơ tính và khả năng bảo vệ bề mặt của vít thép đen
10. 10. Quy trình lắp siết chuẩn kỹ thuật cho hệ vít trí Met tải trọng cao
11. 11. Cách kiểm tra chất lượng và nhận diện vít trí DIN 916 chính xác
12. 12. Cập nhật báo giá và đơn vị phân phối vít trí uy tín hiện nay
13. 13. Giải đáp các thắc mắc chuyên môn về vít trí đuôi lõm M12x12
14. 14. Dịch vụ hỗ trợ giải pháp kỹ thuật liên kết từ chuyên gia Mecsu
15. 15. Kinh nghiệm thực tế từ đội ngũ kỹ thuật viên lâu năm tại Mecsu

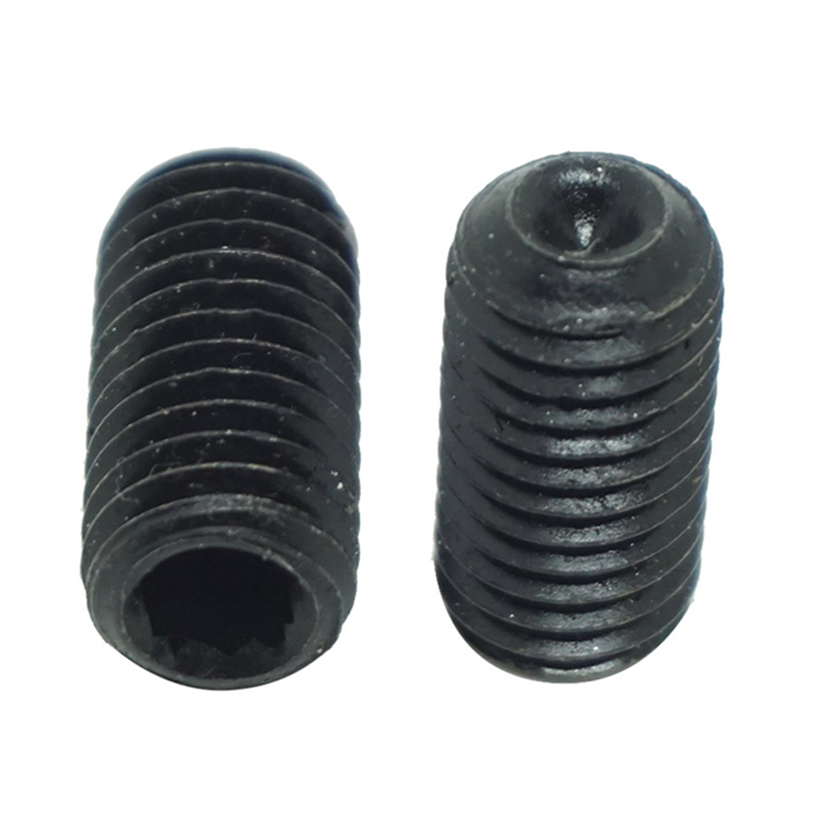

1. Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x12 là gì và tầm quan trọng?

Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x12 là dòng linh kiện định vị mạnh mẽ, được thiết kế để khóa chặt các chi tiết máy lên trục quay. Với đường kính ren lớn M12 và chiều dài 12mm, sản phẩm này tạo ra lực ép vô cùng lớn, giúp cố định các bộ phận truyền động nặng mà không cần dùng đến mũ vít nhô cao, từ đó tiết kiệm diện tích và tăng tính an toàn khi máy vận hành tốc độ cao.

Sản phẩm mang mã đặt hàng 0572970 (MPN: B16M1201012D16E1), được chế tạo từ thép carbon cao cấp và trải qua quá trình nhiệt luyện khắt khe để đạt cấp bền 10.9. Bề mặt vít được xử lý nhuộm đen chuyên dụng, không chỉ mang lại vẻ ngoài cứng cáp mà còn giúp tăng khả năng bám dầu, bảo vệ lõi thép bên trong khỏi các tác nhân gây hại từ môi trường công nghiệp.

2. Bảng dữ liệu kỹ thuật chi tiết của Vít Trí M12 Cấp Bền 10.9

Hệ tiêu chuẩn: Met (Metric)

Kiểu đầu: Lục giác chìm (Socket Set Screw)

Xử lý bề mặt: Nhiệt luyện nhuộm đen

Thông số kỹ thuật	Chi tiết giá trị
Mã đặt hàng	0572970
Mã sản phẩm (MPN)	B16M1201012D16E1
Hệ kích thước	Met
Kích thước ren	M12
Kiểu ren	Thô
Bước ren (P)	1.75 mm
Chiều dài tổng (L)	12 mm
Chất liệu chính	Thép 10.9
Thiết kế phần đuôi	Đuôi lõm (Cup Point)
Size khóa lục giác	6 mm
Tiêu chuẩn kỹ thuật	DIN 916
Nguồn gốc	Trung Quốc

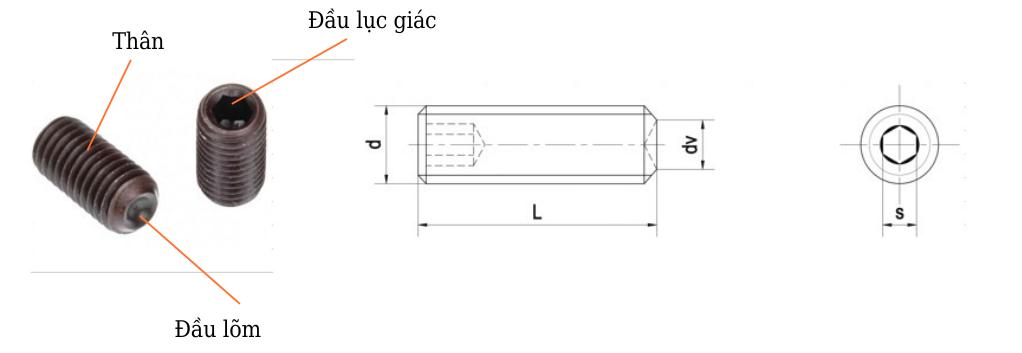

3. Thiết kế không đầu chuẩn DIN 916 và cơ chế lục giác chìm 6mm

Cấu trúc của vít trí DIN 916 M12x12 tập trung vào việc tối ưu hóa lực siết và sự gọn gàng:

• Lục giác chìm 6mm: Lỗ lục giác được gia công chính xác và sâu, cho phép sử dụng chìa khóa lục giác 6mm để truyền một mô-men xoắn cực lớn mà không lo bị trượt đầu siết, đảm bảo mối ghép luôn ổn định.
• Thân vít không đầu: Hình dáng hình trụ hoàn toàn cho phép vít đi sâu vào bên trong lỗ ren, giúp bề mặt chi tiết lắp ráp luôn bằng phẳng, tránh gây vướng víu cho các linh kiện xung quanh.
• Tiêu chuẩn DIN 916: Đảm bảo tính đồng bộ và lắp lẫn cao. Với bước ren 1.75mm, vít dễ dàng ăn khớp vào các lỗ ren tiêu chuẩn trên máy móc.

4. Ưu thế từ vật liệu thép cường độ cao và công nghệ nhuộm đen bề mặt

Việc sử dụng thép cấp bền 10.9 kết hợp nhiệt luyện tạo nên sức mạnh cho dòng vít trí này:

• Cấp bền 10.9: Mang lại khả năng chịu tải trọng tĩnh và động lớn, giúp vít không bị giãn ren hay biến dạng khi phải gánh vác các chi tiết cơ khí nặng.
• Nhuộm đen nhiệt luyện: Tạo ra một lớp oxit sắt cứng cáp trên bề mặt, tăng độ chống mài mòn cho các vòng ren và hố lục giác, đồng thời duy trì vẻ ngoài chuyên nghiệp cho sản phẩm.
• Chống biến dạng đầu siết: Độ cứng của thép 10.9 giúp lỗ lục giác 6mm giữ được cạnh sắc sau nhiều lần tháo mở bảo trì, ngăn ngừa tình trạng tuôn cạnh khó chịu.

5. Cơ chế bám giữ trục và khả năng chống trượt của thiết kế đuôi lõm

Vít trí M12x12 được tin dùng nhờ khả năng “khóa” chi tiết vô cùng bền vững:

• Hình dáng Cup Point: Phần đuôi vít có cấu tạo lòng chén với viền sắc. Khi lực siết đạt đỉnh, viền này sẽ bám sâu vào bề mặt trục, tạo ra lực ma sát và lực hãm cơ học tối ưu.
• Kháng rung động: Nhờ lực ép tập trung tại diện tích nhỏ ở đuôi, vít trí có khả năng tự hãm rất tốt, ngăn chặn tình trạng tự tháo lỏng do rung lắc của động cơ hay va đập trong quá trình máy chạy.
• Định vị chắc chắn: Giúp các bộ phận như bánh răng, khớp nối lớn được cố định chuẩn xác trên trục, loại bỏ hoàn toàn hiện tượng rơ lỏng hay trượt trục.

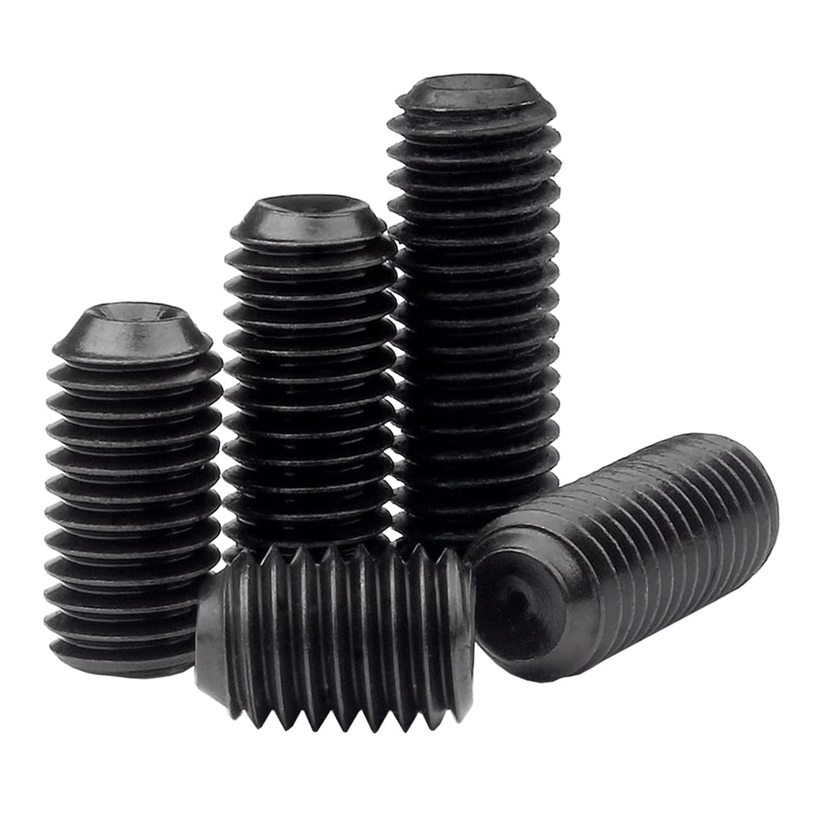

6. Các dòng vít trí thép đen thường gặp trong lắp ráp máy móc

Tùy vào yêu cầu bảo vệ bề mặt hoặc độ bám, kỹ thuật viên có thể chọn các loại đuôi khác nhau:

Dựa trên hình dáng đuôi vít:

• Vít trí đuôi lõm (Cup Point): Sản phẩm hiện tại, cung cấp lực bám trục mạnh mẽ nhất cho các liên kết cố định.
• Vít trí đuôi nhọn (Cone Point): Sử dụng để định vị tâm chi tiết hoặc lắp vào các lỗ mồi sâu đã khoan sẵn.
• Vít trí đuôi bằng (Flat Point): Thường dùng cho các liên kết cần tháo lắp thường xuyên mà không muốn để lại vết lõm trên bề mặt trục.

Dựa trên tiêu chuẩn kỹ thuật:

• DIN 913 / ISO 4026: Tiêu chuẩn dành cho loại vít trí đầu bằng.
• DIN 914 / ISO 4027: Tiêu chuẩn dành cho loại vít trí đầu nhọn.
• DIN 916 / ISO 4029 (Sản phẩm M12x12 này): Tiêu chuẩn dành cho loại vít trí đầu lõm phổ biến.

7. Đánh giá thế mạnh và những điểm cần lưu ý khi dùng vít trí 10.9 M12x12

Sản phẩm mang lại giá trị cao trong kỹ thuật nhưng cũng yêu cầu sự cẩn trọng khi thi công:

Ưu điểm nổi bật:

• Lực kẹp siêu hạng: Với kích thước M12, vít cung cấp khả năng giữ chi tiết vượt trội so với các size nhỏ hơn.
• Tính thẩm mỹ và an toàn: Lắp âm hoàn toàn giúp loại bỏ nguy cơ va quệt cho nhân công khi làm việc gần các trục quay.
• Ren thô chuẩn xác: Bước ren 1.75mm giúp vít đi sâu vào lỗ ren nhanh chóng và giữ lực cực tốt.

Lưu ý kỹ thuật:

• Vết lún trên trục: Thiết kế đuôi lõm chắc chắn sẽ để lại vết hằn trên trục máy, cần lưu ý khi lắp lên các trục bóng yêu cầu độ thẩm mỹ cao.
• Yêu cầu dụng cụ chuẩn: Cần sử dụng bộ lục giác 6mm chuyên dụng để tránh làm hỏng cạnh của lỗ siết.

8. Những kịch bản vận hành lý tưởng cho vít trí lục giác chìm M12

Vít trí thép đen M12x12 Grade 10.9 đóng vai trò then chốt trong các hệ thống tải trọng lớn:

• Thiết bị nâng hạ và vận chuyển: Cố định các puly dây cáp, bánh xích tải và các trục truyền động trong hệ thống tời hoặc băng chuyền hạng nặng.
• Máy công cụ cỡ lớn: Dùng định vị các dao cắt, đầu kẹp và các bộ phận tịnh tiến trong máy phay, máy tiện CNC công nghiệp.
• Hệ thống truyền động ô tô: Khóa các khớp nối trục, bánh đà và các linh kiện cơ khí trong hộp số hoặc hệ thống truyền động xe tải.
• Ngành xây dựng và khai khoáng: Liên kết các bộ phận trong máy trộn bê tông, máy nghiền đá yêu cầu khả năng chống rung lắc cực cao.
• Lắp máy phát điện công suất lớn: Giữ chặt các cánh quạt tản nhiệt hoặc các bộ phận ly hợp trên trục động cơ chính.

9. Tính ổn định cơ tính và khả năng bảo vệ bề mặt của vít thép đen

Vít trí 10.9 được tối ưu để hoạt động bền bỉ trong các môi trường công xưởng:

Nhờ hàm lượng carbon tối ưu và quy trình nhiệt luyện chuẩn, sản phẩm đạt độ cứng bề mặt rất cao, giúp các vòng ren không bị biến dạng khi siết chặt. Lớp nhuộm đen tạo ra một màng ngăn cách mỏng giúp vít kháng lại sự oxy hóa từ không khí. Tuy nhiên, để sản phẩm phát huy tối đa độ bền trong môi trường ẩm, việc duy trì một lớp dầu bảo quản mỏng là cần thiết. Khả năng chịu nhiệt của thép 10.9 cũng giúp mối ghép giữ nguyên lực kẹp ngay cả khi máy móc hoạt động liên tục sinh nhiệt cao.

10. Quy trình lắp siết chuẩn kỹ thuật cho hệ vít trí Met tải trọng cao

Thực hiện đúng quy trình giúp mối ghép đạt độ tin cậy tối đa:

Các bước thi công cơ bản:

• Vệ sinh lòng ren: Sử dụng vòi xịt khí nén để làm sạch bụi bẩn và dầu thừa trong lỗ ren M12.
• Đặt chi tiết đúng vị trí: Đảm bảo lỗ ren trên chi tiết máy và điểm tỳ trên trục đã được căn chỉnh chính xác.
• Siết chặt bằng khóa lục giác 6mm: Vặn vít đều tay cho đến khi đuôi lõm tiếp xúc trục, sau đó dùng lực siết dứt khoát để cạnh sắc của đuôi bám vào bề mặt trục.

Mẹo từ chuyên gia:

• Với các ứng dụng rung động cực lớn, có thể sử dụng thêm keo khóa ren để đảm bảo vít không bao giờ bị nới lỏng.
• Không sử dụng chìa lục giác đã bị mòn đầu để siết vít, vì lực siết của size M12 rất lớn, dễ gây trượt và hỏng lỗ siết.

11. Cách kiểm tra chất lượng và nhận diện vít trí DIN 916 chính xác

Để chọn đúng loại vật tư cao cấp, quý khách nên kiểm tra các đặc điểm sau:

• Hố lục giác 6mm: Phải được dập sắc nét, có độ sâu tiêu chuẩn để chìa lục giác cắm vào chắc chắn, không bị lỏng lẻo.
• Chất lượng ren M12: Các bước ren 1.75mm phải đều đặn, mịn, không có bavia hay sứt mẻ dọc theo thân vít dài 12mm.
• Độ đen bề mặt: Lớp nhuộm đen phải phủ đều toàn bộ sản phẩm, cảm giác bề mặt mịn và có độ bóng nhẹ của dầu bảo quản.

12. Cập nhật báo giá và đơn vị phân phối vít trí uy tín hiện nay

a. Giá bán lẻ tham khảo Vít Trí Đuôi Lõm M12x12 Thép Đen: 989 đ / Cái (Đã bao gồm VAT)

Ghi chú: Đơn giá có thể thay đổi tùy theo biến động thị trường thép và khối lượng đặt hàng. Mecsu cam kết mức giá cạnh tranh nhất cho các đại lý và xưởng gia công.

b. Vì sao Mecsu là đối tác tin cậy của bạn?

• Chất lượng đạt chuẩn: Sản phẩm luôn tuân thủ nghiêm ngặt tiêu chuẩn DIN 916 và cấp bền 10.9 quốc tế.
• Kho hàng lớn: Đáp ứng nhanh chóng nhu cầu cấp thiết cho các dự án sửa chữa và chế tạo máy.

KHÁM PHÁ THÊM NHIỀU KÍCH THƯỚC VÍT TRÍ CHUYÊN DỤNG TẠI MECSU

13. Giải đáp các thắc mắc chuyên môn về vít trí đuôi lõm M12x12

a. Tôi có thể dùng vít trí M12 này để chịu lực cắt ngang không?

Về nguyên lý, vít trí dùng để định vị và tạo lực ép ma sát. Mặc dù thép 10.9 rất cứng, nhưng nếu chịu lực cắt ngang quá lớn, bạn nên kết hợp thêm then hoặc chốt định vị để đảm bảo an toàn tuyệt đối.

b. Tại sao vít thép đen 10.9 vẫn bị gỉ khi dùng ngoài trời?

Bản chất thép đen là thép carbon cao, chỉ được nhuộm đen bề mặt để chống rỉ nhẹ. Nếu lắp đặt ở môi trường ngoài trời hoặc hóa chất, bạn nên dùng vít trí bằng Inox 304 hoặc Inox 316 để có độ bền tốt hơn.

c. Làm cách nào tháo vít trí M12x12 nếu chẳng may bị gãy chìa lục giác bên trong?

Đây là sự cố hiếm gặp với size 6mm. Nếu xảy ra, bạn cần dùng bộ nhổ vít gãy chuyên dụng. Hãy luôn dùng dụng cụ cầm tay chính hãng để tránh các tai nạn đáng tiếc này.

d. Có thể siết vít trí M12 lên trục đã tôi cứng không?

Đuôi lõm sẽ khó bám sâu vào trục đã qua nhiệt luyện quá cứng. Trong trường hợp này, bạn nên mài một mặt phẳng nhỏ trên trục hoặc khoan điểm mồi để vít có thể tỳ giữ chắc chắn hơn.

e. Vít trí dài 12mm có đủ bám ren cho đường kính M12 không?

Có. Theo tiêu chuẩn kỹ thuật, chiều dài 12mm là vừa đủ để tạo ra lực kẹp cần thiết cho size ren M12 trong các ứng dụng phổ thông. Tuy nhiên nếu lỗ ren quá sâu, bạn có thể chọn các chiều dài lớn hơn để tăng độ ổn định.

14. Dịch vụ hỗ trợ giải pháp kỹ thuật liên kết từ chuyên gia Mecsu

Mecsu tự hào là đơn vị không chỉ bán vật tư cơ khí mà còn mang đến những giải pháp liên kết tối ưu cho khách hàng. Chúng tôi thấu hiểu những thách thức kỹ thuật mà bạn đối mặt trong quá trình sản xuất. Đội ngũ chuyên gia của Mecsu luôn sẵn lòng tư vấn về lực siết, lựa chọn vật liệu và tiêu chuẩn phù hợp nhất cho từng dự án. Với quy trình kiểm soát chất lượng chặt chẽ và dịch vụ giao hàng “Nhanh – Đúng – Đủ – Kịp thời”, chúng tôi cam kết trở thành cánh tay nối dài đắc lực cho mọi xưởng sản xuất và công trình trên toàn quốc.

Văn phòng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn: 1800 8137

Email: [email protected]

Website mua hàng: mecsu.vn

15. Kinh nghiệm thực tế từ đội ngũ kỹ thuật viên lâu năm tại Mecsu

a. Lỗi sai phổ biến khi lắp đặt vít trí lớn

Nhiều người có thói quen dùng ống nối để tăng lực siết cho khóa lục giác. Với size M12, lực siết tay thông thường đã rất lớn; việc dùng đòn bẩy quá dài có thể làm cháy ren hoặc biến dạng hố lục giác. Hãy siết đúng lực quy định để đảm bảo tuổi thọ mối ghép.

b. Triết lý về sự bền vững trong cơ khí

“Sự an tâm của kỹ sư vận hành nằm ở những chi tiết nhỏ nhất. Một chiếc vít trí cấp bền 10.9 đạt chuẩn không chỉ giữ cho bánh răng không trượt, mà còn bảo vệ cả một dây chuyền khỏi những sự cố dừng máy không đáng có. Đừng bao giờ lơ là chất lượng của các chi tiết định vị.”— Trưởng nhóm kỹ thuật Mecsu.

c. Nguồn tra cứu tiêu chuẩn uy tín

Nội dung chuyên môn được chúng tôi tham chiếu từ các bộ tiêu chuẩn quốc tế hiện hành:

• Hệ thống tiêu chuẩn DIN 916 cho vít trí lục giác chìm đuôi lõm.
• Quy định về cơ tính vật liệu thép cấp bền 10.9 theo ISO 898-1.
• Dung sai kích thước và ren theo tiêu chuẩn ISO 4029.

Nội dung được biên soạn bởi: Ban chuyên môn kỹ thuật Mecsu

Chúng tôi luôn nỗ lực vì sự phát triển bền vững của ngành cơ khí chế tạo Việt Nam.

(Quý khách có thể xem thêm chính sách hỗ trợ khách hàng tại Trang liên hệ Mecsu)

Lưu ý: Hình ảnh mang tính minh họa, độ đậm nhạt của lớp nhuộm đen có thể khác biệt nhẹ tùy theo từng lô sản xuất. Hãy đối chiếu mã MPN B16M1201012D16E1 để nhận đúng sản phẩm vít trí M12x12 thép đen.
