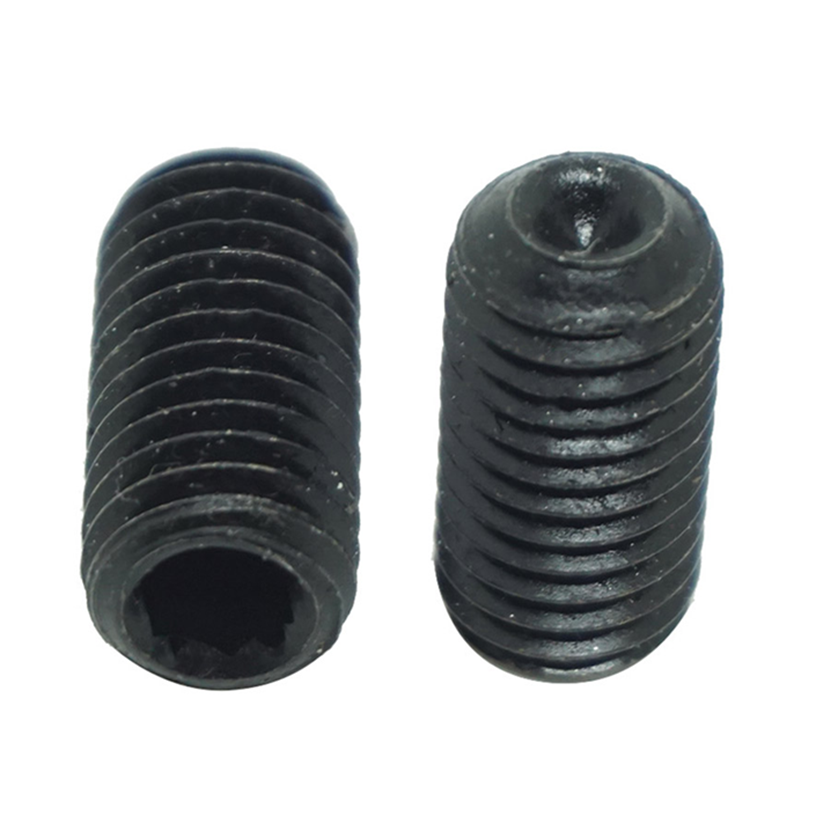

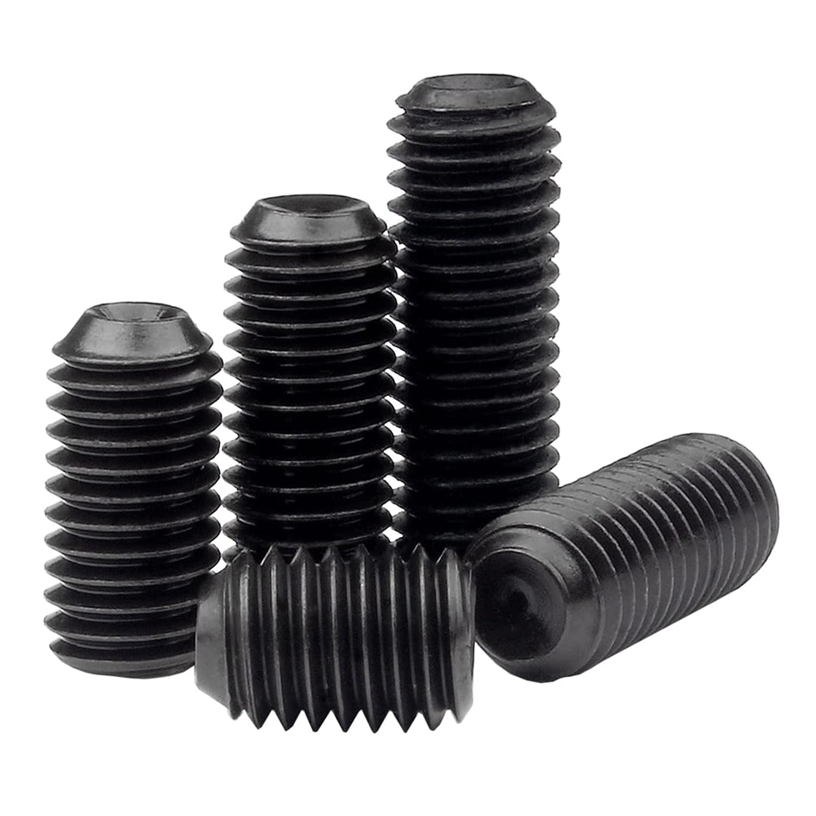

Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x30

Đánh Giá Kỹ Thuật Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x30 – Giải Pháp Khóa Trục Tải Trọng Nặng

Mục Lục

1. 1. Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x30 là gì và vai trò then chốt?
2. 2. Thông số dữ liệu kỹ thuật chi tiết của dòng vít trí M12 Cấp Bền 10.9
3. 3. Thiết kế lục giác chìm không đầu và tiêu chuẩn DIN 916 cho vít trí
4. 4. Ưu thế của vật liệu thép carbon cường độ cao và công nghệ nhuộm đen
5. 5. Cơ chế vận hành của đuôi lõm trong việc tăng cường ma sát định vị
6. 6. Hệ thống phân loại các dòng vít trí thép đen phổ biến hiện nay
7. 7. Phân tích lợi thế cạnh tranh và các khuyến cáo khi dùng vít 10.9 M12x30
8. 8. Các ứng dụng thực tiễn điển hình của vít trí lục giác chìm trong cơ khí
9. 9. Tính ổn định cơ tính và độ bền bề mặt trong môi trường công nghiệp
10. 10. Quy trình lắp siết chuẩn kỹ thuật cho hệ vít trí Met kích thước lớn
11. 11. Bí quyết kiểm tra chất lượng sản phẩm DIN 916 chính hãng
12. 12. Thông tin đơn giá và hệ thống cung ứng vật tư cơ khí uy tín
13. 13. Tổng hợp giải đáp về dòng vít trí đuôi lõm hạng nặng M12x30
14. 14. Dịch vụ hỗ trợ kỹ thuật và giải pháp liên kết từ chuyên gia Mecsu
15. 15. Những lưu ý thi công thực tế từ ban chuyên môn kỹ thuật

1. Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x30 là gì và vai trò then chốt?

Vít Trí Đuôi Lõm Thép Đen 10.9 DIN916 M12x30 là dòng linh kiện định vị cao cấp, chuyên dùng để siết chặt và cố định các bộ phận trên trục máy mà không cần phần đầu vít nhô lên. Với đường kính ren lớn M12 và chiều dài 30mm, sản phẩm này được thiết kế để chịu được các mô-men xoắn lớn, giúp các chi tiết quay như puly tải nặng hoặc bánh đà luôn nằm đúng vị trí, ngăn chặn sự trượt dọc trục trong quá trình vận hành.

Sản phẩm mang mã định danh 0057546 (MPN: B16M1201030D16E1), được chế tạo từ thép carbon cường độ cao đã qua công đoạn nhiệt luyện để đạt cấp bền 10.9. Bề mặt được xử lý nhuộm đen đặc trưng, không chỉ tăng khả năng bảo vệ lớp thép bên trong mà còn mang lại sự chuyên nghiệp, chắc chắn cho các cụm máy móc công nghiệp nặng.

2. Thông số dữ liệu kỹ thuật chi tiết của dòng vít trí M12 Cấp Bền 10.9

Hệ đo lường: Met (Metric)

Kiểu siết: Lục giác chìm (Socket Set Screw)

Xử lý bề mặt: Nhiệt luyện nhuộm đen (Black Oxide)

Chỉ số kỹ thuật	Giá trị chi chi tiết
Mã đặt hàng	0057546
Mã sản phẩm (MPN)	B16M1201030D16E1
Hệ kích thước	Met
Kích thước ren	M12
Kiểu bước ren	Thô
Bước ren (P)	1.75 mm
Chiều dài thân (L)	30 mm
Thành phần vật liệu	Thép 10.9
Thiết kế đầu tỳ	Đuôi lõm (Cup Point)
Size khóa lục giác	6 mm
Tiêu chuẩn áp dụng	DIN 916
Nơi sản xuất	Trung Quốc

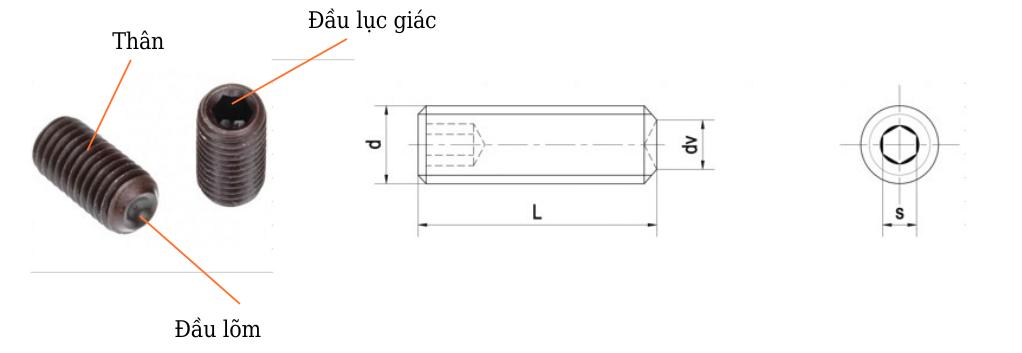

3. Thiết kế lục giác chìm không đầu và tiêu chuẩn DIN 916 cho vít trí

Mẫu vít M12x30 được sản xuất theo quy trình kiểm soát chặt chẽ của tiêu chuẩn DIN 916:

• Lục giác chìm 6mm: Hốc siết lục giác được dập sâu với độ chính xác cao, cho phép sử dụng các loại cần siết lực mạnh mà không lo biến dạng lỗ siết, đảm bảo lực truyền tối ưu.
• Cấu tạo không đầu: Giúp vít có thể đi xuyên hoàn toàn qua lỗ ren của chi tiết ngoài để ép chặt vào chi tiết bên trong, mang lại sự tinh gọn và đảm bảo không gây vướng víu cho các bộ phận quay.
• Tuân thủ DIN 916: Quy định các sai số kích thước ở mức cực nhỏ, đảm bảo tính lắp lẫn hoàn hảo trong các bản vẽ thiết kế cơ khí tiêu chuẩn quốc tế.

4. Ưu thế của vật liệu thép carbon cường độ cao và công nghệ nhuộm đen

Thép cấp bền 10.9 kết hợp với quá trình nhiệt luyện tạo nên sức mạnh đặc biệt cho sản phẩm:

• Cường độ chịu tải 10.9: Vít có giới hạn bền kéo và giới hạn chảy rất cao, ngăn ngừa tình trạng đứt gãy hay biến dạng khi phải duy trì lực ép lớn lên trục máy.
• Nhuộm đen oxit: Tạo ra lớp màng bảo vệ giúp giảm ma sát khi thi công và bảo quản sản phẩm khỏi tác động của độ ẩm trong nhà xưởng.
• Độ cứng bề mặt: Ren vít M12 được gia cường độ cứng để chống lại hiện tượng trờn ren, giúp mối ghép có thể tháo lắp bảo trì nhiều lần mà vẫn đảm bảo độ tin cậy.

5. Cơ chế vận hành của đuôi lõm trong việc tăng cường ma sát định vị

Vít trí M12x30 sử dụng thiết kế đuôi lõm (Cup Point) để tối đa hóa khả năng khóa cứng:

• Tác động lõm chén: Khi siết vít, phần rìa sắc của đuôi lõm sẽ tác động trực tiếp và lún nhẹ vào bề mặt trục quay, tạo ra một liên kết vật lý mạnh mẽ chống lại sự xoay trượt.
• Lực tỳ tập trung: Nhờ diện tích tiếp xúc hình khuyên, áp suất tại điểm tiếp xúc cực lớn, giúp vít giữ chặt chi tiết ngay cả dưới tác động của tải trọng thay đổi liên tục.
• Khả năng chống tự tháo: Sự lún sâu vào trục tạo ra cơ chế tự khóa, giúp vít trí không bị nới lỏng bởi rung động cơ khí hoặc va đập trong quá trình máy vận hành.

6. Hệ thống phân loại các dòng vít trí thép đen phổ biến hiện nay

Tùy thuộc vào yêu cầu của bề mặt trục và mục đích định vị mà người kỹ thuật có thể lựa chọn:

Dựa trên hình dáng phần đuôi vít:

• Vít trí đuôi lõm (Cup Point): Dùng cho các ứng dụng cần lực khóa vĩnh viễn hoặc lực bám cực mạnh lên trục kim loại.
• Vít trí đuôi nhọn (Cone Point): Sử dụng để định vị chính xác tâm hoặc cố định vào các rãnh/lỗ mồi có sẵn.
• Vít trí đuôi bằng (Flat Point): Dùng khi cần ép chặt nhưng không muốn làm trầy xước hay để lại vết lún trên bề mặt trục.

Dựa trên tiêu chuẩn kỹ thuật:

• DIN 913 / ISO 4026: Tiêu chuẩn dành cho dòng vít trí đuôi bằng.
• DIN 914 / ISO 4027: Tiêu chuẩn dành cho dòng vít trí đuôi nhọn.
• DIN 916 / ISO 4029 (Sản phẩm này): Tiêu chuẩn dành cho dòng vít trí đuôi lõm.

7. Phân tích lợi thế cạnh tranh và các khuyến cáo khi dùng vít 10.9 M12x30

Mỗi linh kiện đều có những đặc tính riêng cần lưu ý để đạt hiệu quả sử dụng cao nhất:

Ưu điểm nổi bật:

• Sức mạnh cơ khí vượt trội: Cấp bền 10.9 đáp ứng được các liên kết chịu lực lớn trong cơ khí nặng.
• Tiết kiệm không gian: Thiết kế âm giúp giảm kích thước tổng thể của cụm chi tiết, tăng độ an toàn vận hành.
• Độ dài 30mm: Cho phép vít xuyên qua các lớp vỏ chi tiết dày để tiếp cận trục định vị một cách chắc chắn.

Lưu ý kỹ thuật:

• Vết lún bề mặt: Đuôi lõm sẽ để lại vết trên trục, cần cân nhắc nếu đây là vị trí lắp ghép cần tháo lắp thường xuyên để thay đổi khoảng cách.
• Dụng cụ lắp đặt: Luôn sử dụng lục giác 6mm chuẩn để tránh làm loét lỗ lục giác chìm, ảnh hưởng đến khả năng tháo dỡ sau này.

8. Các ứng dụng thực tiễn điển hình của vít trí lục giác chìm trong cơ khí

Với kích thước M12 mạnh mẽ, dòng vít trí 10.9 này xuất hiện trong nhiều giải pháp lắp ráp:

• Máy móc công nghiệp nặng: Cố định các trục cán, puly dây curoa lớn và các bánh răng truyền động trong hệ thống máy sản xuất bao bì, dệt may.
• Hệ thống thủy lực và khí nén: Dùng để giữ chặt các van, đầu nối hoặc các khối chia dòng trên giá đỡ máy.
• Thi công kết cấu máy: Định vị các thanh trượt, gối đỡ vòng bi trên khung máy, đảm bảo sự ổn định tuyệt đối khi vận hành tốc độ cao.
• Ngành đóng tàu và vận tải: Sử dụng trong các cụm chi tiết cơ khí yêu cầu khả năng chịu lực và chống rung động cực cao.
• Sản xuất năng lượng: Lắp ráp các chi tiết trong máy phát điện hoặc các tuabin cỡ nhỏ yêu cầu sự chính xác và bền bỉ.

9. Tính ổn định cơ tính và độ bền bề mặt trong môi trường công nghiệp

Sản phẩm được tối ưu hóa để làm việc bền bỉ trong các điều kiện nhà xưởng tiêu chuẩn:

Nhờ hàm lượng carbon được kiểm soát và quy trình nhiệt luyện chuẩn, vít trí M12x30 có độ cứng bề mặt cao nhưng vẫn giữ được độ dẻo dai cần thiết để không bị giòn gãy dưới áp lực. Lớp màng đen giúp ngăn ngừa gỉ sét trong điều kiện lưu kho khô ráo. Trong vận hành, sản phẩm duy trì lực ép ổn định, giúp mối ghép không bị lỏng lẻo ngay cả khi máy móc phát sinh nhiệt lượng do ma sát hoặc làm việc liên tục nhiều giờ.

10. Quy trình lắp siết chuẩn kỹ thuật cho hệ vít trí Met kích thước lớn

Lắp đặt đúng phương pháp là yếu tố then chốt để đảm bảo an toàn cơ khí:

Các bước thi công đề xuất:

• Kiểm tra lỗ ren: Đảm bảo lỗ M12 sạch bụi bẩn và mạt sắt. Bước ren 1.75mm phải tương thích hoàn hảo giữa vít và lỗ ren.
• Định vị chi tiết: Đưa puly hoặc bánh răng vào đúng vị trí trên trục trước khi tiến hành vặn vít trí vào.
• Siết lực bằng lục giác 6mm: Dùng khóa lục giác chuẩn siết vít cho đến khi đuôi lõm bám chắc vào trục. Lưu ý không siết quá lực cho phép của dụng cụ để bảo vệ hố lục giác.

Mẹo nhỏ cho kỹ thuật viên:

• Có thể sử dụng thêm keo khóa ren nếu mối liên kết làm việc trong môi trường rung động cực mạnh để tăng độ an toàn.
• Kiểm tra định kỳ lực siết của vít trí trong các đợt bảo trì máy để đảm bảo độ bám luôn ở mức tối ưu.

11. Bí quyết kiểm tra chất lượng sản phẩm DIN 916 chính hãng

Để đảm bảo an toàn cho dự án, quý khách cần kiểm tra các dấu hiệu sau:

• Độ hoàn thiện ren: Các vòng ren M12 phải sắc nét, bước ren 1.75mm đồng đều, không có bavia hay vết nứt vỡ dọc theo thân vít.
• Hố lục giác: Phải có 6 cạnh đều nhau, không bị lệch tâm và có độ sâu đủ để khóa lục giác bám chắc chắn.
• Màu sắc bề mặt: Lớp nhuộm đen phải mịn, đều màu và luôn có một lớp màng dầu bảo quản mỏng trên bề mặt.

12. Thông tin đơn giá và hệ thống cung ứng vật tư cơ khí uy tín

a. Giá bán lẻ tham khảo Vít Trí Đuôi Lõm M12x30 Thép Đen: 2,527 đ / Cái (Đã bao gồm VAT)

Lưu ý: Đơn giá có thể biến động tùy theo tỷ giá và cung cầu thị trường. Mecsu cam kết mức giá cạnh tranh nhất cho các khách hàng mua sỉ, các xưởng gia công và nhà thầu dự án.

b. Vì sao Mecsu là đối tác tin cậy của bạn?

• Chất lượng đạt chuẩn: Cam kết sản phẩm đúng tiêu chuẩn DIN 916, vật liệu thép 10.9 chuẩn xác.
• Tư vấn chuyên sâu: Hỗ trợ khách hàng lựa chọn loại vít trí phù hợp nhất với đặc thù kỹ thuật của từng loại máy móc.

KHÁM PHÁ THÊM CÁC DÒNG VÍT TRÍ CHẤT LƯỢNG TẠI MECSU

13. Tổng hợp giải đáp về dòng vít trí đuôi lõm hạng nặng M12x30

a. Vít trí M12 này có thể chịu được lực ly tâm của máy quay tốc độ cao không?

Hoàn toàn có thể. Với cấp bền 10.9 và đường kính M12, vít được thiết kế để chịu tải trọng lớn. Tuy nhiên, bạn cần đảm bảo mô-men siết đạt chuẩn để đuôi lõm bám chắc vào trục.

b. Tại sao tôi không nên dùng vít trí inox thay cho loại thép đen này trong máy nặng?

Mặc dù inox chống gỉ tốt nhưng cấp bền thường thấp hơn thép 10.9 (thường chỉ đạt tương đương cấp 5.6 hoặc 8.8). Với các ứng dụng yêu cầu lực ép cực lớn, thép đen 10.9 là lựa chọn an toàn và chịu tải tốt hơn.

c. Có thể tái sử dụng vít trí M12x30 sau khi tháo không?

Có thể, nếu ren vít và hố lục giác 6mm còn nguyên vẹn. Tuy nhiên, đối với các chi tiết quan trọng, các chuyên gia khuyên nên thay mới để đảm bảo độ sắc nét của phần đuôi lõm khi bám vào trục.

d. Đuôi lõm có làm hỏng trục máy của tôi không?

Đuôi lõm (Cup Point) sẽ để lại vết lún nhỏ trên trục. Đây là cơ chế để tạo lực bám. Nếu bạn muốn bảo vệ trục tuyệt đối, hãy cân nhắc sử dụng loại đuôi bằng (Flat Point) và chấp nhận lực giữ thấp hơn.

e. Làm sao để tháo vít nếu bị rỉ sét sau lâu ngày?

Bạn có thể dùng dung dịch rã rỉ sét chuyên dụng, để thấm sau đó mới dùng lục giác siết nhẹ vào rồi mới vặn ra. Nhờ hố lục giác 6mm khá lớn và sâu nên việc tháo vít M12 thường dễ dàng hơn các size nhỏ.

14. Dịch vụ hỗ trợ kỹ thuật và giải pháp liên kết từ chuyên gia Mecsu

Mecsu không chỉ đơn thuần là đơn vị cung ứng, chúng tôi thấu hiểu những thách thức kỹ thuật mà bạn đang gặp phải. Mỗi chiếc vít trí M12x30 tuy nhỏ bé nhưng lại là mắt xích quan trọng cho sự ổn định của hệ thống. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng đồng hành cùng bạn từ khâu tư vấn thiết kế, lựa chọn bước ren đến hướng dẫn thi công thực tế. Với quy trình kiểm soát chất lượng nghiêm ngặt và dịch vụ tận tâm, Mecsu tự hào là điểm tựa vững chắc cho các nhà máy và kỹ sư trên toàn quốc.

Trụ sở chính: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn: 1800 8137

Liên hệ báo giá: [email protected]

Website thương mại: mecsu.vn

15. Những lưu ý thi công thực tế từ ban chuyên môn kỹ thuật

a. Lỗi sai phổ biến khi lắp đặt vít trí lớn

Người dùng thường có xu hướng dùng cờ lê nối dài để siết vít M12 quá mức. Điều này có thể làm vỡ ren của chi tiết máy hoặc làm biến dạng hố lục giác. Hãy sử dụng lực siết tay vừa đủ hoặc dùng dụng cụ đo lực chuyên dụng.

b. Giá trị của sự chuẩn xác

“Sự an toàn của một cỗ máy bắt nguồn từ những chi tiết nhỏ nhất. Sử dụng vít trí 10.9 đúng tiêu chuẩn không chỉ giúp cố định máy móc mà còn thể hiện sự chuyên nghiệp của người kỹ thuật. Đừng đánh đổi sự an toàn bằng những linh kiện không rõ nguồn gốc.” — Trưởng phòng kỹ thuật cơ khí Mecsu.

c. Nguồn dữ liệu tra cứu kỹ thuật chuẩn

Các nội dung trong bài viết được tham chiếu từ các tiêu chuẩn quốc tế hiện hành:

• Hệ thống tiêu chuẩn DIN 916 cho vít trí lục giác chìm đuôi lõm.
• Thông số cơ tính vật liệu thép cấp bền 10.9 theo ISO 898-1.
• Dữ liệu kích thước và dung sai theo quy chuẩn ISO 4029.

Nội dung được phát triển bởi: Ban Chuyên Môn Mecsu

Chúng tôi cam kết cung cấp thông tin kỹ thuật chính xác nhất nhằm hỗ trợ cộng đồng cơ khí Việt Nam phát triển bền vững.

(Quý khách có thể tham khảo thêm các chính sách bảo hành tại Trang hỗ trợ Mecsu)

Ghi chú: Hình ảnh sản phẩm thực tế có thể có sự khác biệt về độ sáng bóng tùy theo lô hàng nhiệt luyện. Hãy xác nhận mã MPN B16M1201030D16E1 để mua đúng loại vít trí thép đen 10.9 M12.
