Review chi tiết Vít Trí Đuôi Nhọn (Cone Point Set Screw) M10x20 Cấp Bền 10.9 DIN 914: Linh kiện cố định trục chuyên dụng

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Vít Trí Đuôi Nhọn Thép Đen M10x20
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế vít trí lục giác chìm đuôi nhọn size M10x20
4. 4. Giá trị cốt lõi của vật liệu thép 10.9 và bề mặt nhiệt luyện đen
5. 5. Đánh giá độ bám và khả năng chống trượt của đầu nón nhọn
6. 6. Các biến thể vít trí định vị phổ biến trên thị trường
7. 7. Những ưu thế vượt trội và lưu ý khi dùng vít trí DIN 914
8. 8. Ứng dụng thực tế: M10x20 – Giải pháp cho định vị trục và bánh răng
9. 9. Đối chiếu Vít Trí Đuôi Nhọn (DIN 914) và Vít Trí Đuôi Lõm (DIN 916)
10. 10. Quy trình lắp đặt và lựa chọn size khóa lục giác phù hợp
11. 11. Phương pháp nhận diện vít trí cường độ cao chuẩn cấp bền 10.9
12. 12. Thông tin báo giá Vít Trí Thép Đen M10x20 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng vít trí đuôi nhọn M10
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Cách sử dụng keo khóa ren để chống rung động

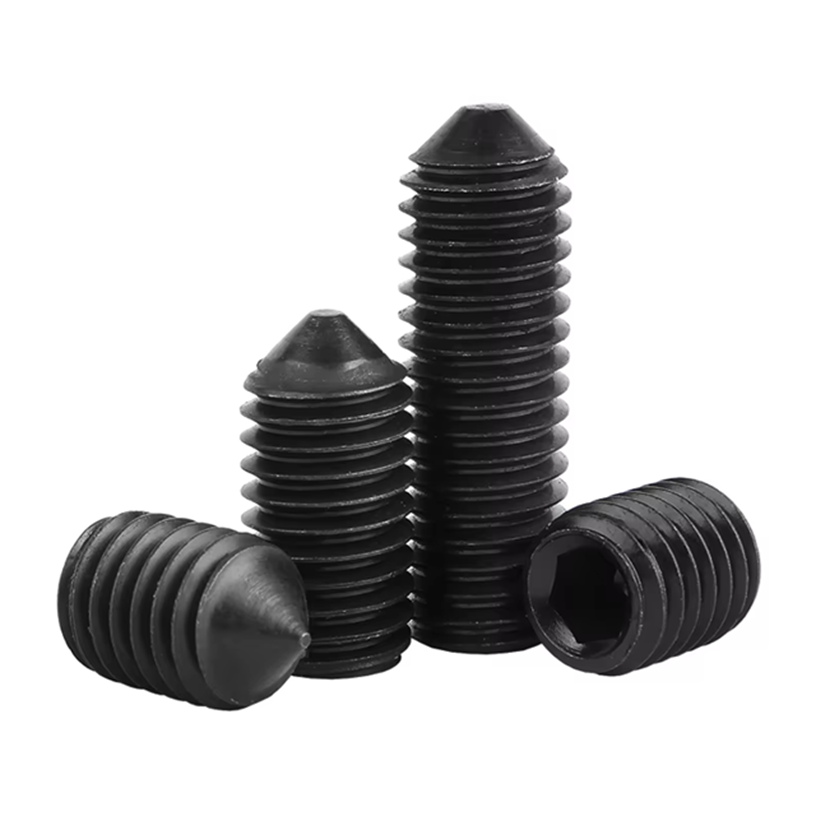

1. Tổng quan về dòng Vít Trí Đuôi Nhọn Thép Đen M10x20

Sản phẩm Vít Trí Đuôi Nhọn Thép Đen 10.9 DIN 914 M10x20 là loại ốc vít không đầu (Set Screw) đặc biệt, được thiết kế để cố định các chi tiết máy vào một vị trí cố định trên trục quay hoặc bề mặt phẳng. Với phần đuôi hình nón sắc nhọn (Cone Point), vít có khả năng đâm xuyên nhẹ vào bề mặt vật liệu để tạo điểm tì vững chắc, ngăn chặn hiện tượng xoay hoặc trượt của chi tiết dưới tác động của momen xoắn.

Được chế tạo tuân thủ tiêu chuẩn DIN 914 từ thép hợp kim cường độ cao, sản phẩm sở hữu cấp bền 10.9 ấn tượng. Lớp hoàn thiện nhiệt luyện đen không chỉ tăng độ cứng bề mặt mà còn giúp linh kiện hoạt động bền bỉ trong các hệ thống máy móc công nghiệp nặng, nơi yêu cầu sự chính xác và độ tin cậy cơ khí ở mức cao nhất.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn xác cho mã sản phẩm B16M1001020D14E1, hỗ trợ kỹ sư trong khâu thiết kế chi tiết máy:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0066358
MPN	B16M1001020D14E1
Hệ đo lường	Met (mm)
Tiêu chuẩn sản xuất	DIN 914
Kích thước ren (d)	M10
Bước ren (P)	1.5 mm (Ren thô tiêu chuẩn)
Chiều dài tổng (L)	20 mm
Dụng cụ siết (s)	Lục giác chìm 5 mm
Đặc điểm mũi vít	Đuôi Nhọn (Cone Point)
Cấp bền vật liệu	Thép 10.9 (High Tensile)
Lớp phủ bảo vệ	Nhiệt Luyện Đen (Black Oxide)
Nguồn gốc	Trung Quốc

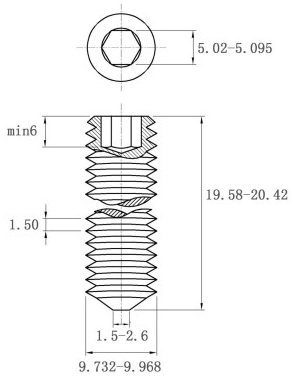

3. Phân tích thiết kế vít trí lục giác chìm đuôi nhọn size M10x20

Cấu tạo của vít trí DIN 914 M10x20 tập trung vào khả năng truyền lực và tạo điểm bám tối đa:

• Đầu Lục Giác Chìm: Lỗ lục giác 5mm được dập sâu vào thân vít, cho phép sử dụng chìa lục giác để siết với lực lớn mà không lo bị trượt hoặc làm tròn cạnh như các loại đầu vít dẹp hay chữ thập.
• Thân Ren Suốt: Toàn bộ chiều dài 20mm được cán ren mịn màng, giúp vít bám chắc vào lỗ ren chờ trên chi tiết máy, đảm bảo lực ép đồng đều từ trên xuống dưới.
• Đuôi Hình Nón Nhọn (Cone Point): Phần mũi vít vát nhọn sắc sảo. Khi siết chặt, đỉnh nhọn này sẽ lún nhẹ vào trục thép hoặc nhôm, tạo thành một khớp nối cơ khí vững chắc, triệt tiêu mọi chuyển động tương đối giữa các bộ phận.

4. Giá trị cốt lõi của vật liệu thép 10.9 và bề mặt nhiệt luyện đen

Sự kết hợp giữa phôi thép hợp kim và quy trình xử lý nhiệt mang lại cho vít trí M10 những đặc tính cơ lý ưu việt:

• Cấp bền 10.9: Đây là chỉ số đại diện cho giới hạn bền kéo khoảng 1000 Mpa. Với độ cứng cao, vít không bị biến dạng phần ren hay phần đuôi nhọn khi phải làm việc trong môi trường rung chấn liên tục.
• Nhiệt luyện đen (Black Oxide): Quá trình tôi luyện giúp hình thành lớp oxit sắt màu đen trên bề mặt, giúp bảo vệ cốt thép khỏi sự oxy hóa nhẹ và tạo độ bám dầu bôi trơn tốt hơn, hỗ trợ quá trình tháo lắp dễ dàng sau thời gian dài sử dụng.
• Độ cứng mũi vít: Phần đuôi nhọn có độ cứng cao hơn bề mặt trục thông thường, cho phép nó “ngoạm” sâu để giữ vị trí mà không bị mòn đầu nhọn.

5. Đánh giá độ bám và khả năng chống trượt của đầu nón nhọn

Với đường kính ren 10mm và chiều dài 20mm, sản phẩm mang lại lực kẹp vô cùng mạnh mẽ:

Thiết kế đuôi nhọn của vít trí DIN 914 được đánh giá là loại có khả năng chống trượt tốt nhất trong các dòng vít trí. Khi được lắp vào các chi tiết quay như Pulley (puli) hay bánh răng trên trục động cơ, áp lực tập trung tại đỉnh nhọn giúp định vị chi tiết một cách chính xác tuyệt đối. Điều này đặc biệt quan trọng trong các hệ thống truyền động cần sự đồng bộ về pha hoặc vị trí góc xoay.

6. Các biến thể vít trí định vị phổ biến trên thị trường

Tùy thuộc vào yêu cầu bảo vệ bề mặt trục, quý khách có thể lựa chọn các kiểu đuôi vít trí khác nhau:

• Vít trí đuôi nhọn (DIN 914): Độ bám cao nhất, gây vết lõm trên bề mặt chi tiết tiếp xúc.
• Vít trí đuôi lõm (DIN 916): Có vành tròn ở đuôi, tạo lực bám vòng, ít làm hỏng trục hơn loại nhọn.
• Vít trí đuôi bằng (DIN 913): Tiếp xúc phẳng, dùng cho các vị trí yêu cầu không làm trầy xước bề mặt trục.
• Vít trí đuôi trụ (DIN 915): Có phần đầu trụ nhỏ chui vào lỗ định vị sẵn trên trục.

7. Những ưu thế nổi bật và lưu ý khi dùng vít trí DIN 914

Ưu điểm:

• Cố định vĩnh viễn: Thích hợp cho các mối ghép ít khi tháo rời, cần sự chắc chắn tuyệt đối.
• Lắp đặt gọn gàng: Thiết kế không đầu giúp vít nằm chìm hoàn toàn trong chi tiết, không cản trở các bộ phận chuyển động xung quanh.
• Chống rung tốt: Mũi nhọn đâm sâu giúp mối nối không bị lỏng lẻo do chấn động máy.

Hạn chế:

• Gây tổn hại bề mặt: Để lại vết hằn sâu trên trục, có thể gây khó khăn khi cần di chuyển chi tiết sang vị trí mới.
• Yêu cầu độ cứng vật liệu nền: Nếu vật liệu trục quá cứng, đầu nhọn có thể bị tù sau nhiều lần siết mạnh.

8. Ứng dụng thực tế: M10x20 – Giải pháp cho định vị trục và bánh răng

Nhờ kích thước M10 thông dụng và sức mạnh của thép 10.9, vít trí đuôi nhọn M10x20 là linh kiện cốt lõi trong:

• Chế tạo máy công cụ: Cố định các tay quay, vòng đệm hoặc thước đo trên các dòng máy tiện, máy phay cơ.
• Hệ thống băng tải: Giữ chặt các ống lăn (roller) và puli dẫn động vào trục quay của motor.
• Ngành tự động hóa (Robotics): Định vị các khớp nối và bánh răng trong các cánh tay robot yêu cầu độ chính xác cao.
• Xây dựng đồ gá (Jig): Sử dụng trong các khuôn mẫu để kẹp chặt và định vị các chi tiết nhỏ trong quá trình gia công.

9. Đối chiếu Vít Trí Đuôi Nhọn (DIN 914) và Vít Trí Đuôi Lõm (DIN 916)

Lựa chọn đúng kiểu đuôi sẽ bảo vệ tốt nhất cho hệ thống cơ khí của bạn:

Tiêu chí	Vít Trí Đuôi Nhọn (DIN 914)	Vít Trí Đuôi Lõm (DIN 916)
Khả năng định vị	Cực cao (Đâm xuyên điểm)	Cao (Bám theo vành tròn)
Tác động bề mặt trục	Để lại vết lõm sâu	Để lại vết xước vòng nhẹ
Độ ổn định	Rất tốt cho tải trọng xoay lớn	Tốt cho tải trọng trung bình
Ứng dụng phổ biến	Trục thép cứng, định vị cố định	Trục nhôm, chi tiết cần tháo lắp thường xuyên

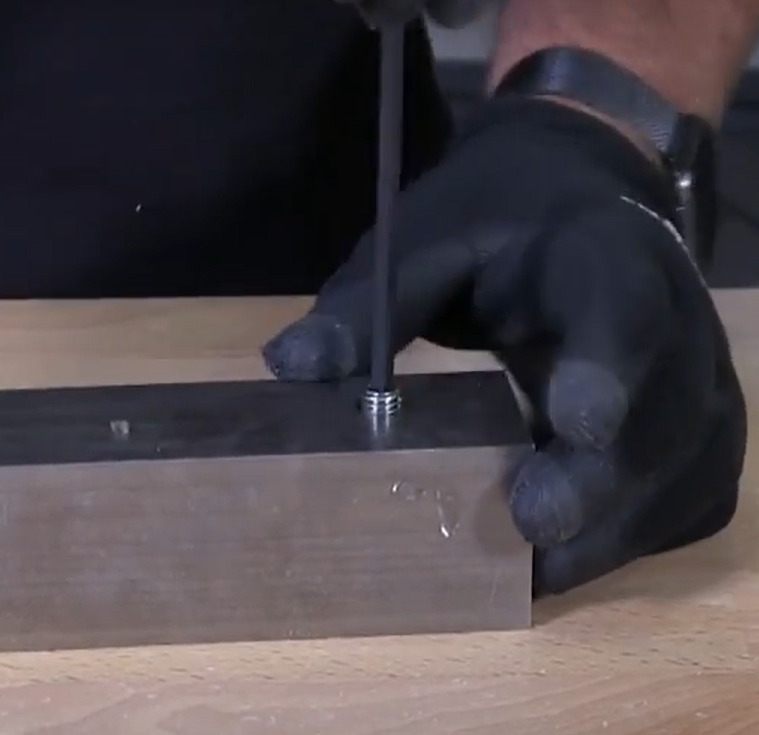

10. Quy trình lắp đặt và lựa chọn size khóa lục giác phù hợp

Để đảm bảo vít trí 10.9 đạt hiệu quả kỹ thuật cao nhất:

• Bước 1: Vệ sinh lỗ ren: Đảm bảo lỗ taro M10 trên chi tiết máy sạch bụi thép và dầu mỡ cũ.
• Bước 2: Sử dụng dụng cụ chuẩn: Dùng cờ lê lục giác (Allen key) size 5mm chất lượng cao để tránh làm toét lỗ chìm của vít.
• Bước 3: Siết mồi: Vặn vít vào lỗ bằng tay cho đến khi cảm thấy đầu nhọn chạm vào bề mặt trục.
• Bước 4: Siết chặt hoàn thiện: Sử dụng lục giác 5mm siết một lực vừa đủ để đầu nhọn lún nhẹ vào trục. Tránh siết quá kịch liệt làm cháy ren của chi tiết máy (đặc biệt là nhôm).

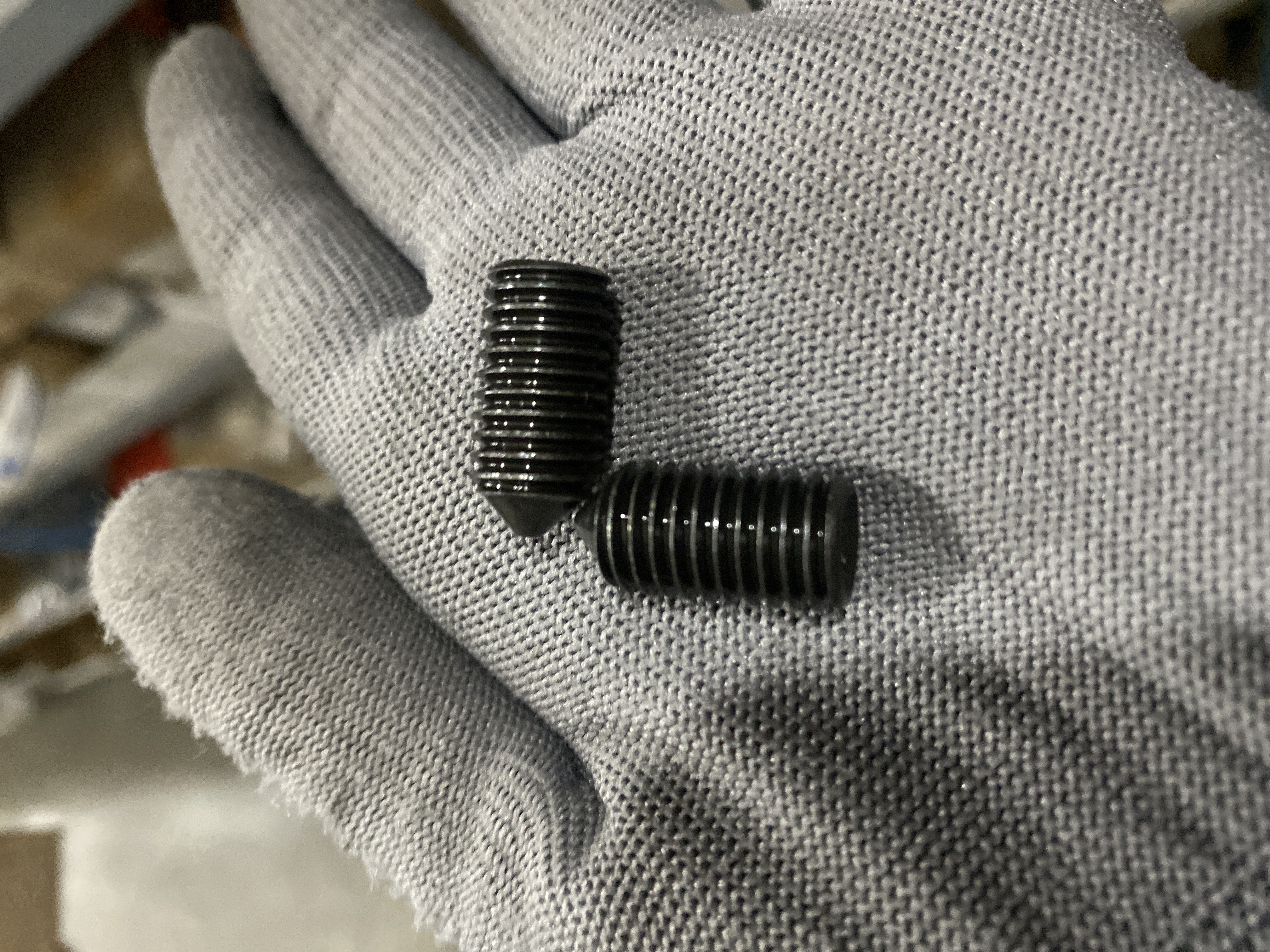

11. Phương pháp nhận diện vít trí cường độ cao chuẩn cấp bền 10.9

Quý khách có thể kiểm tra nhanh chất lượng sản phẩm tại Mecsu qua các đặc điểm sau:

• Màu sắc đen đồng nhất: Bề mặt được xử lý nhiệt luyện đen mịn, không có hiện tượng loang lổ hay bong tróc vảy thép.
• Độ sắc của mũi nhọn: Đuôi nhọn phải được gia công đồng tâm với thân vít và có độ nhọn sắc sảo, không bị mẻ đầu.
• Lỗ lục giác chuẩn xác: Lỗ chìm 5mm phải có cạnh sắc nét, khi đưa khóa lục giác vào cảm thấy khít, không có độ rơ lỏng lớn.

12. Thông tin báo giá Vít Trí Thép Đen M10x20 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 3,079 đ / Cái

Mecsu Pro tự hào cung cấp dòng vít trí thép đen 10.9 với mức giá tối ưu nhất cho các đơn vị sửa chữa và lắp ráp máy. Chúng tôi hỗ trợ chiết khấu linh hoạt theo số lượng mua sắm cho các đơn hàng sỉ hoặc dự án sản xuất hàng loạt.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn tại kho: Luôn đầy đủ các quy cách vít trí từ M3 đến M16 cho đơn hàng gấp.
• Cam kết chuẩn DIN 914: Từng con vít đều đạt thông số kỹ thuật và cấp bền 10.9 thực tế.
• Giao hàng toàn quốc: Hệ thống vận chuyển chuyên nghiệp bảo đảm hàng đến tận tay công trường đúng tiến độ.

MUA THÊM CÁC QUY CÁCH VÍT TRÍ ĐUÔI NHỌN KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng vít trí đuôi nhọn M10

13.1. Có cần khoan mồi lỗ trên trục trước khi bắt vít trí đuôi nhọn không?

Thông thường là không cần thiết vì đầu nhọn được thiết kế để tự tạo điểm bám. Tuy nhiên, nếu trục làm bằng thép siêu cứng hoặc bạn muốn định vị cực kỳ chính xác và chống trượt tuyệt đối, bạn có thể dùng mũi khoan tạo một vết lõm nhỏ (dimple) trên trục tại vị trí vít trí tiếp xúc.

13.2. Tại sao vít trí 10.9 của tôi bị rỉ sét sau một thời gian ngắn?

Vít trí thép đen 10.9 chỉ có lớp oxit bảo vệ mỏng, không chống rỉ tốt trong môi trường ẩm ướt hoặc ngoài trời. Nếu ứng dụng của bạn yêu cầu chống rỉ cao, hãy tham khảo dòng Vít trí Inox 304 hoặc bôi thêm mỡ bảo vệ/keo khóa ren sau khi lắp đặt.

13.3. Dùng vít trí M10x20 cho trục phi bao nhiêu là hợp lý?

Kích thước M10 thường dùng cho các trục có đường kính từ 20mm đến 40mm. Chiều dài 20mm là phù hợp để vít xuyên qua độ dày của mo-ay-ơ bánh răng và vẫn còn đủ chiều dài ren để bám chắc.

13.4. Bước ren 1.5mm có lắp vừa cho lỗ ren 10mm thông thường không?

Dạ đúng ạ. Bước ren 1.5mm là chuẩn ren thô tiêu chuẩn cho size M10. Bạn có thể sử dụng tất cả các lỗ taro M10 thông dụng để lắp đặt loại vít trí này.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý khách cần tư vấn về lực siết chuẩn hoặc báo giá cho dự án chế tạo máy công nghiệp? Đội ngũ hỗ trợ kỹ thuật Mecsu Pro luôn sẵn sàng đồng hành:

Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Cách sử dụng keo khóa ren để chống rung động

a. Luôn làm sạch ren trước khi nhỏ keo

Để keo khóa ren (Threadlocker) phát huy tác dụng tối đa trên vít trí thép đen, hãy dùng khí nén hoặc khăn sạch lau bỏ lớp dầu bảo quản trên thân vít. Một giọt keo màu xanh (loại trung bình) sẽ giúp vít trí không bị lỏng lẻo ngay cả khi máy móc vận hành ở cường độ rung cực lớn.

b. Kiểm tra định kỳ

“Vít trí đuôi nhọn tạo lực ép tại một điểm duy nhất, do đó theo thời gian, điểm tiếp xúc trên trục có thể bị biến dạng nhẹ dẫn đến lỏng mối nối. Đối với các trục truyền động quan trọng, hãy thực hiện kiểm tra lực siết định kỳ mỗi 6 tháng để đảm bảo an toàn vận hành vĩnh cửu.”
— Kinh nghiệm từ phòng kỹ thuật Mecsu Pro.

(Khám phá thêm các giải pháp linh kiện kẹp chặt tại Mecsu.vn)

“`
