Review chi tiết Vòng Bi Cầu Rãnh Sâu KOYO 6203 ZZ: Giải pháp vận hành êm ái cho hệ thống motor và trục quay máy móc
Mục Lục Bài Viết
- 1. Giới thiệu tổng quát về dòng vòng bi KOYO 6203 ZZ
- 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
- 3. Phân tích thiết kế ổ lăn rãnh sâu size 17x40x12mm
- 4. Giá trị cốt lõi từ thương hiệu KOYO (JTEKT) Nhật Bản
- 5. Đánh giá tải trọng động và tốc độ quay giới hạn 17000 RPM
- 6. Các biến thể vòng bi 6203 phổ biến trên thị trường
- 7. Những ưu thế nổi bật và lưu ý khi sử dụng nắp chắn thép ZZ
- 8. Ứng dụng thực tế: Giải pháp cho động cơ điện và trục bánh xe máy
- 9. Đối chiếu Vòng bi nắp thép (ZZ) và Vòng bi nắp cao su (2RS)
- 10. Hướng dẫn quy trình lắp ráp vòng bi bằng phương pháp ép nguội
- 11. Cách kiểm tra vòng bi KOYO 6203 ZZ chính hãng Nhật Bản
- 12. Thông tin báo giá Vòng bi KOYO 6203 & Địa chỉ cung ứng uy tín
- 13. Giải đáp các thắc mắc (FAQ) về dòng bạc đạn 6203 ZZ
- 14. Dịch vụ hỗ trợ tư vấn kỹ thuật từ đội ngũ Mecsu Pro
- 15. Lời khuyên chuyên gia: Tầm quan trọng của việc kiểm soát độ đồng tâm trục
1. Giới thiệu tổng quát về dòng vòng bi KOYO 6203 ZZ
Sản phẩm Vòng Bi Cầu Rãnh Sâu KOYO 6203 ZZ (17x40x12) Hai Nắp Thép là loại ổ lăn vạn năng, đóng vai trò then chốt trong việc hỗ trợ chuyển động quay của các trục máy. Với kích thước đường kính trong 17mm, đây là quy cách bạc đạn cực kỳ phổ biến trong các hệ thống truyền động cơ khí trung bình. Thiết kế nắp chắn thép đôi (ZZ) giúp linh kiện này vận hành ổn định trong môi trường có bụi khô, đồng thời duy trì khả năng bôi trơn lâu dài mà không cần bảo dưỡng thường xuyên.
Được chế tác từ thép crom có độ tinh khiết cao bởi tập đoàn KOYO (Nhật Bản), mã bạc đạn 6203 ZZ đại diện cho sự bền bỉ và độ chính xác cơ khí đỉnh cao. Sản phẩm giúp giảm thiểu ma sát lăn, hạn chế sinh nhiệt và ngăn ngừa tình trạng kẹt trục, đảm bảo các thiết bị như máy bơm, quạt công nghiệp hay xe máy vận hành êm ái với hiệu suất tối ưu nhất.
2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chuẩn xác cho mã sản phẩm KOY-6203-ZZ, hỗ trợ kỹ sư trong việc tính toán thiết kế máy:
| Thuộc tính kỹ thuật | Thông số cụ thể |
|---|---|
| Mã đặt hàng (SKU) | 0061669 |
| MPN | KOY-6203-ZZ |
| Kích thước d | 17 mm |
| Kích thước D | 40 mm |
| Kích thước B | 12 mm |
| Khả năng chịu tải động (Cr) | 12 kN |
| Khả năng chịu tải tĩnh (Cor) | 4.8 kN |
| Làm việc với mỡ bôi trơn | 17000 vòng/phút |
| Kiểu bảo vệ | Nắp thép hai bên (ZZ) |
| Trọng lượng tịnh | 65 g |
| Hãng sản xuất | KOYO (Japan) |
| Giá bán tham khảo | 44,876 đ / Cái |

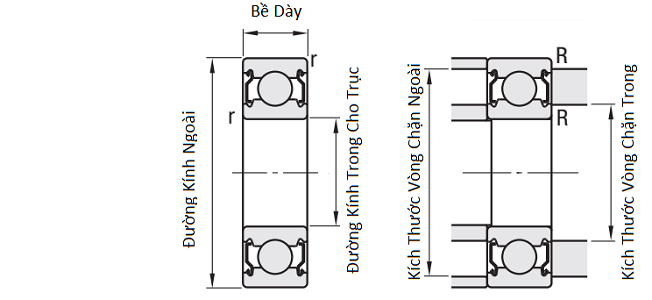

3. Phân tích thiết kế ổ lăn rãnh sâu size 17x40x12mm
Cấu trúc của vòng bi KOYO 6203 ZZ được nghiên cứu để tối ưu hóa sự cân bằng giữa khả năng chịu tải và tốc độ vòng quay:
- Vòng Trong và Vòng Ngoài: Được gia công mài chính xác cao với rãnh sâu hình cung, giúp bi cầu di chuyển mượt mà và hỗ trợ được cả tải trọng hướng tâm lẫn tải trọng dọc trục ở mức độ nhất định.
- Hạt Bi Cầu Thép: Sử dụng các hạt bi thép tôi cứng đồng nhất về kích thước, đảm bảo sự phân bổ lực đều khắp mặt lăn, giảm rung chấn khi vận hành ở tốc độ cao.
- Nắp Chắn Thép (ZZ): Hai miếng đệm thép không tiếp xúc được gắn cố định vào vòng ngoài, che chắn các chi tiết bên trong khỏi bụi bẩn xâm nhập mà không gây thêm ma sát như nắp cao su, cho phép vòng bi đạt tốc độ quay lớn.
- Mỡ Bôi Trơn Sẵn: Bên trong đã được nạp sẵn loại mỡ chịu nhiệt chất lượng cao của Nhật Bản, đảm bảo tuổi thọ vận hành lâu dài mà không cần tra thêm mỡ.
4. Giá trị cốt lõi từ thương hiệu KOYO (JTEKT) Nhật Bản
KOYO là thương hiệu thuộc tập đoàn JTEKT – đối tác cung cấp linh kiện hàng đầu cho các hãng xe hơi và máy công cụ thế giới:
- Tiêu chuẩn Nhật Bản: Mỗi sản phẩm 6203 ZZ đều trải qua quy trình kiểm soát độ ồn và độ rung nghiêm ngặt theo chuẩn JIS.
- Vật liệu siêu bền: Thép đặc chủng của KOYO có khả năng chống mỏi bề mặt rất tốt, kéo dài thời gian hoạt động liên tục của máy móc.
- Độ chính xác vượt trội: Sai số kích thước được kiểm soát ở mức micromet, giúp việc lắp đặt vào trục và gối đỡ luôn khít tuyệt đối.
5. Đánh giá tải trọng động và tốc độ quay giới hạn 17000 RPM
Sự ưu việt của bạc đạn KOYO 6203 ZZ nằm ở khả năng làm việc bền bỉ dưới cường độ cao:
Với tải trọng động lên tới 12 kN, sản phẩm này hoàn toàn đáp ứng được nhu cầu của các động cơ điện 1 pha và 3 pha công suất trung bình. Đặc biệt, nhờ thiết kế nắp sắt không tiếp xúc, lực ma sát sinh ra cực thấp, cho phép vòng bi quay tới 17.000 vòng/phút mà không bị quá nhiệt. Đây là thông số lý tưởng cho các dòng quạt hút cao áp hoặc các thiết bị cầm tay tốc độ cao.
6. Các biến thể vòng bi 6203 phổ biến trên thị trường
Tùy vào điều kiện làm việc cụ thể, quý khách có thể lựa chọn các phiên bản khác của mã 6203:
- KOYO 6203-2RS: Có hai nắp chặn cao su, chống nước và bụi mịn tốt hơn nhưng tốc độ quay tối đa sẽ thấp hơn dòng ZZ.
- KOYO 6203 (Open): Không có nắp chắn, dùng trong các hộp số ngâm dầu hoàn toàn.
- KOYO 6203-C3: Phiên bản có độ rơ hướng tâm lớn hơn tiêu chuẩn, chuyên dùng cho môi trường nhiệt độ cao gây giãn nở kim loại.
7. Những ưu thế nổi bật và lưu ý khi sử dụng nắp chắn thép ZZ
Ưu điểm:
- Tốc độ quay cực cao: Ma sát cực thấp so với các loại nắp chặn cao su.
- Chống bụi thô tốt: Ngăn ngừa các mạt sắt, cát sỏi nhỏ làm hỏng rãnh bi.
- Độ bền cơ học: Nắp sắt chắc chắn, không bị biến dạng khi có lực tác động bên ngoài.
- Giá thành hợp lý: Chỉ hơn 40 ngàn đồng cho một sản phẩm chuẩn Nhật Bản.
Hạn chế:
- Khả năng chống nước kém: Do có khe hở nhỏ giữa nắp thép và vòng trong, nước hoặc độ ẩm cao có thể len lỏi vào bên trong gây rỉ sét.
- Không dùng cho bụi mịn: Bụi siêu mịn hoặc bùn lỏng có thể theo khe hở đi vào lòng vòng bi.
8. Ứng dụng thực tế: Giải pháp cho động cơ điện và trục bánh xe máy
Nhờ kích thước 17x40x12mm linh hoạt, vòng bi 6203 ZZ xuất hiện trong rất nhiều thiết bị đời sống:
- Xe máy: Sử dụng phổ biến làm bạc đạn bánh sau, bạc đạn trục khuỷu cho nhiều dòng xe số và xe ga.
- Thiết bị gia dụng: Dùng trong máy giặt, máy hút bụi, máy ép trái cây công suất lớn.
- Động cơ điện (Motor): Là linh kiện chuẩn cho các loại motor điện từ 0.5HP đến 2HP, quạt trần, quạt thông gió nhà xưởng.
- Máy nông nghiệp: Lắp đặt trong các bộ phận truyền động của máy cày, máy tuốt lúa quy mô hộ gia đình.
9. Đối chiếu Vòng bi nắp thép (ZZ) và Vòng bi nắp cao su (2RS)
Lựa chọn kiểu nắp phù hợp sẽ quyết định đến tuổi thọ của thiết bị:
| Tiêu chí | Dòng 6203 ZZ (Nắp sắt) | Dòng 6203-2RS (Nắp cao su) |
|---|---|---|
| Khả năng chống bụi | Trung bình (Chống bụi thô) | Rất tốt (Chống bụi mịn hoàn toàn) |
| Khả năng chống nước | Kém (Dễ thấm nước) | Tốt (Chống văng nước) |
| Tốc độ vòng quay | Rất cao (17.000 RPM) | Thấp hơn (Khoảng 12.000 RPM) |
| Ma sát và sinh nhiệt | Cực thấp | Cao hơn do môi cao su tì sát |

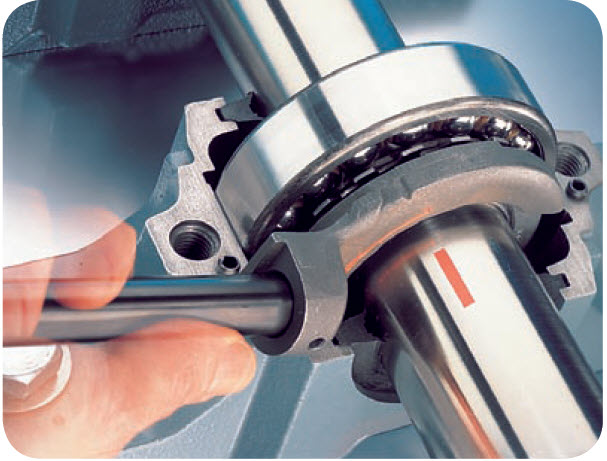

10. Hướng dẫn quy trình lắp ráp vòng bi bằng phương pháp ép nguội
Để đảm bảo vòng bi không bị hỏng ngay khi mới lắp đặt:
- Bước 1: Vệ sinh trục: Lau sạch các vết bẩn, mạt sắt trên trục 17mm. Đảm bảo trục không bị trầy xước hay méo mó.
- Bước 2: Sử dụng dụng cụ đóng chuyên dụng: Tuyệt đối không dùng búa đóng trực tiếp vào vòng bi. Hãy sử dụng bộ ống đóng tì vào vòng trong (khi lắp vào trục) hoặc vòng ngoài (khi lắp vào gối đỡ).
- Bước 3: Tác động lực đều: Sử dụng máy ép thủy lực hoặc lực tay đóng đều quanh vành bi. Tránh đóng lệch làm xước lòng bi.
- Bước 4: Kiểm tra sau lắp: Xoay nhẹ vòng bi bằng tay, nếu thấy chuyển động mượt mà, không có tiếng kêu hay cảm giác khựng là đạt yêu cầu.
11. Cách kiểm tra vòng bi KOYO 6203 ZZ chính hãng Nhật Bản
Tránh mua phải hàng nhái kém chất lượng có thể gây phá hỏng máy móc, quý khách lưu ý:

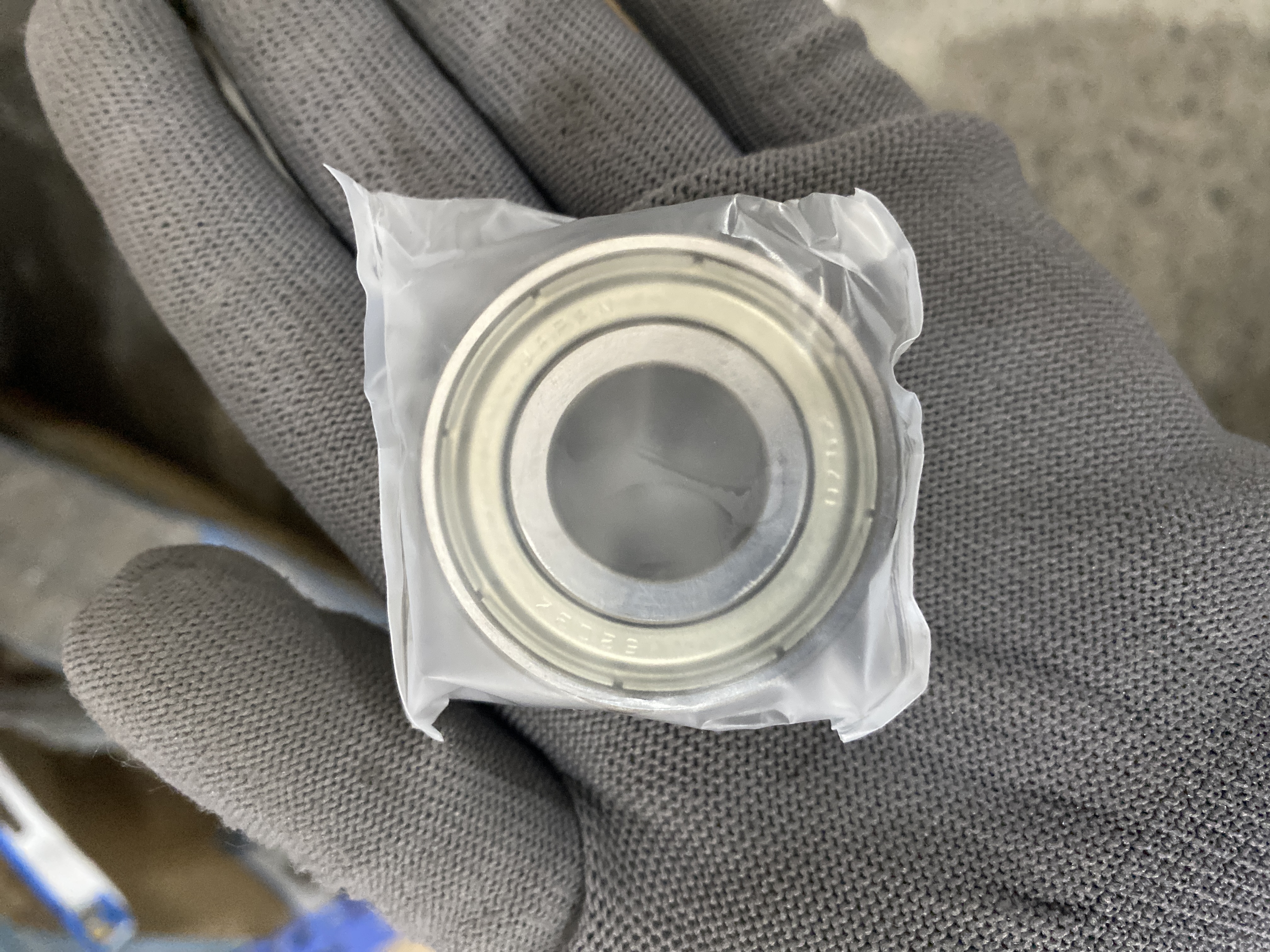

- Ký hiệu trên nắp chắn: Thông tin thương hiệu “KOYO” và mã “6203ZZ” được dập nổi tinh xảo trên nắp sắt, nét chữ thanh mảnh nhưng rõ ràng.
- Độ sáng bóng của thép: Vòng bi thật có bề mặt thép sáng nhưng hơi mờ đặc trưng, rãnh bi trơn láng tuyệt đối.

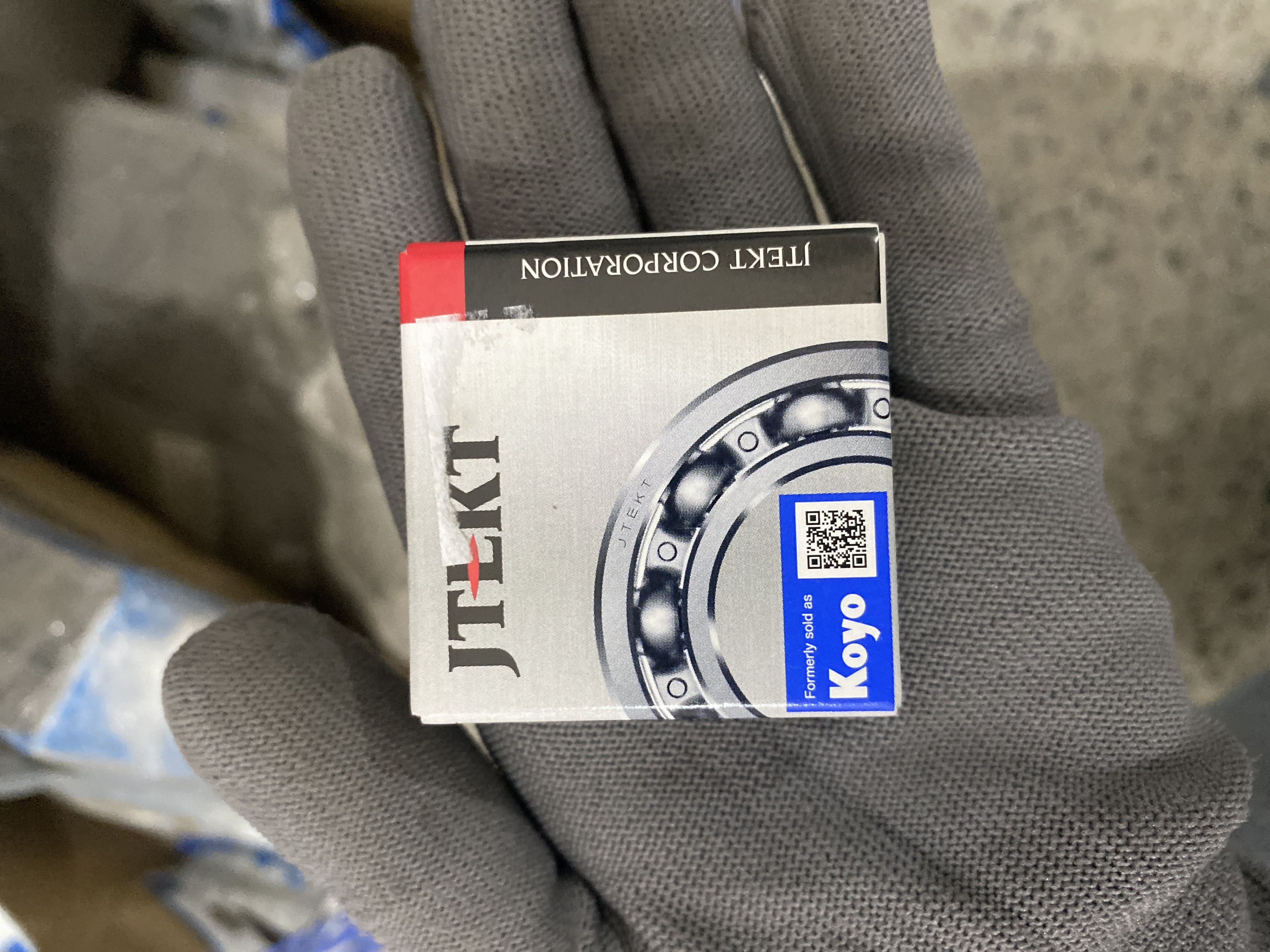

- Bao bì sản phẩm: Hộp đựng của KOYO chính hãng in laser sắc nét, có mã QR hoặc tem chống giả từ nhà phân phối uy tín Mecsu.
12. Thông tin báo giá Vòng bi KOYO 6203 & Địa chỉ cung ứng uy tín
a. Giá bán lẻ tham khảo: 44,876 đ / Cái
Mecsu Pro cung cấp sản phẩm với giá thành cạnh tranh nhất, đi kèm chính sách chiết khấu sâu cho các gara sửa chữa xe máy, các xưởng bảo trì máy công nghiệp đặt hàng số lượng lớn theo hộp (10 cái/hộp) hoặc theo kiện.
b. Tại sao chọn Mecsu Pro?
- Cam kết 100% hàng thật: Nói không với vòng bi giả, vòng bi bãi làm ảnh hưởng đến uy tín nhà thầu.
- Tồn kho sẵn có: Luôn sẵn sàng đáp ứng các đơn hàng dự án cần số lượng lớn M17.
- Hỗ trợ giao hàng hỏa tốc: Đảm bảo tiến độ sửa chữa máy móc của quý khách không bị gián đoạn.
MUA THÊM CÁC QUY CÁCH VÒNG BI CẦU RÃNH SÂU KHÁC TẠI MECSUU
13. Giải đáp các thắc mắc (FAQ) về dòng bạc đạn 6203 ZZ
13.1. Vòng bi 6203 ZZ có dùng được cho môi trường nóng không?
Dòng tiêu chuẩn này hoạt động tốt ở nhiệt độ dưới 120°C. Nếu môi trường làm việc của bạn thường xuyên trên 150°C (như lò sấy), bạn nên chuyển sang sử dụng phiên bản chịu nhiệt chuyên dụng hoặc dùng mỡ chịu nhiệt cao cấp.
13.2. Tại sao vòng bi của tôi bị kêu to chỉ sau một thời gian ngắn lắp đặt?
Có 3 nguyên nhân phổ biến: Một là lắp lệch tâm làm hỏng rãnh bi; hai là sử dụng sai kiểu nắp (dùng ZZ ở nơi có bùn đất); ba là lực siết trục quá mạnh gây ép chặt bi cầu. Hãy kiểm tra lại quy trình lắp ráp của bạn.
13.3. Tôi có cần tra thêm mỡ cho vòng bi mới mua về không?
Tuyệt đối KHÔNG. Vòng bi KOYO 6203 ZZ đã được nạp sẵn lượng mỡ tiêu chuẩn cho cả vòng đời của nó. Việc cạy nắp sắt ra để tra thêm mỡ sẽ làm hỏng nắp chắn và tạo điều kiện cho bụi bẩn xâm nhập, làm giảm tuổi thọ bạc đạn.
13.4. Ký hiệu ZZ có khác gì so với ký hiệu 2Z không?
Về mặt kỹ thuật là hoàn toàn giống nhau. ZZ là cách gọi phổ biến của các hãng Nhật như KOYO, NSK, còn 2Z thường là cách ký hiệu của các hãng Châu Âu như SKF hoặc FAG. Cả hai đều chỉ vòng bi có hai nắp chắn bằng sắt.
14. Dịch vụ hỗ trợ tư vấn kỹ thuật từ đội ngũ Mecsu Pro
Quý khách cần tư vấn bảng quy đổi kích thước vòng bi hoặc tìm giải pháp thay thế cho các mã bạc đạn hiếm? Đội ngũ chuyên gia Mecsu Pro luôn sẵn sàng đồng hành:
Địa chỉ kho: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email liên hệ: [email protected]
Website chính thức: mecsu.vn
15. Lời khuyên chuyên gia: Tầm quan trọng của việc kiểm soát độ đồng tâm trục
a. Tránh hiện tượng mỏi sớm
Khi lắp đặt vòng bi 6203, chỉ cần độ lệch trục nhỏ cũng có thể khiến bi cầu tì mạnh vào mép rãnh, gây mẻ bi và sinh nhiệt cục bộ. Hãy sử dụng đồng hồ so để kiểm tra độ đồng tâm của trục 17mm trước khi lắp ép vòng bi vào.
b. Lưu trữ vòng bi đúng cách
“Vòng bi là linh kiện chính xác, rất nhạy cảm với độ ẩm và rung động. Đừng bao giờ lấy vòng bi ra khỏi bao bì khi chưa đến lúc lắp đặt. Hãy bảo quản chúng nằm ngang trên kệ phẳng ở nơi khô ráo để tránh mỡ bôi trơn bị phân lớp hoặc bề mặt thép bị oxy hóa vi mô.”
— Kinh nghiệm từ bộ phận kỹ thuật bảo trì máy Mecsu Pro.
