Review chi tiết Dây Xích Con lăn Một Dãy DongBo Chain DBC 120-1 (24A-1) Bước Xích 38.1 mm: Giải pháp tối ưu cho hệ thống truyền tải trung bình và nặng

Mục Lục Bài Viết

1. 1. Giới thiệu khái quát về dòng xích con lăn DBC 120-1 từ DongBo Chain
2. 2. Chi tiết hệ thống thông số kỹ thuật sản phẩm
3. 3. Đặc điểm cấu tạo xích tải một dãy DBC 120-1 bước xích 38.1mm
4. 4. Ưu thế từ công nghệ luyện kim tiên tiến của DongBo Hàn Quốc
5. 5. Phân tích tải trọng làm việc và giới hạn bền kéo đứt
6. 6. Các dòng xích con lăn công nghiệp chịu tải phổ biến khác
7. 7. Đánh giá ưu thế vận hành và những lưu ý khi sử dụng xích 120-1
8. 8. Ứng dụng thực tế: DBC 120-1 – Giải pháp linh hoạt cho dây chuyền sản xuất
9. 9. Phân biệt tiêu chuẩn kỹ thuật ANSI 120-1 và ISO 24A-1
10. 10. Quy trình lắp đặt và hiệu chỉnh kỹ thuật cho hệ xích bước 38.1mm
11. 11. Dấu hiệu nhận biết sản phẩm DongBo DBC chính hãng
12. 12. Thông tin chi phí Dây Xích DongBo 120-1 và địa chỉ mua hàng
13. 13. Câu hỏi thường gặp (FAQ) về dòng xích truyền động 120-1
14. 14. Dịch vụ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro
15. 15. Lời khuyên từ chuyên gia: Cách duy trì tuổi thọ cho xích tải công nghiệp

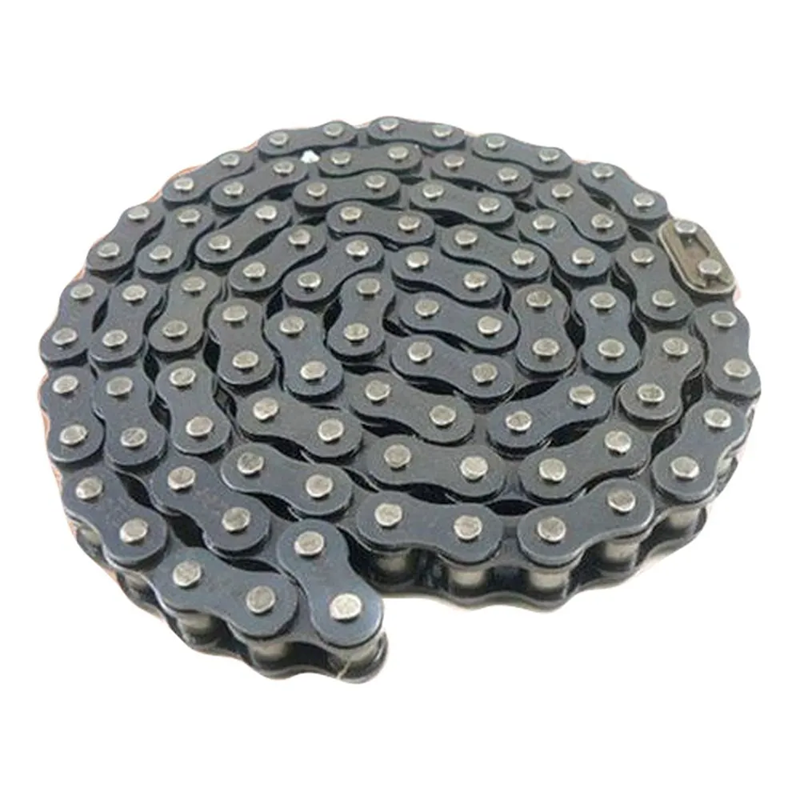

1. Giới thiệu khái quát về dòng xích con lăn DBC 120-1 từ DongBo Chain

Sản phẩm Dây Xích Con lăn Một Dãy DongBo Chain DBC 120-1 (24A-1) là thành phần truyền động quan trọng trong phân khúc tải trọng trung bình nặng. Với bước xích tiêu chuẩn 38.1 mm, loại xích này đóng vai trò cầu nối năng lượng cho các thiết bị máy móc đòi hỏi sự bền bỉ và độ chính xác cao. Sản phẩm được phân phối theo quy cách đóng hộp 3.048 mét, kèm theo một mắt nối nối xích tiện lợi, giúp việc đấu nối tại nhà xưởng diễn ra nhanh chóng và chính xác.

Được chế tạo bởi tập đoàn DONGBO CHAIN (DBC) – đơn vị hàng đầu Hàn Quốc về giải pháp truyền động, mã xích 120-1 vượt qua các bài kiểm định khắt khe của hệ ANSI (Mỹ) và ISO (Quốc tế). Sản phẩm nổi bật với khả năng chống mài mòn tuyệt vời, duy trì độ ổn định sau thời gian dài vận hành, là ưu tiên số một cho các nhà máy chế biến thực phẩm, dây chuyền đóng gói và máy móc nông nghiệp công nghệ cao.

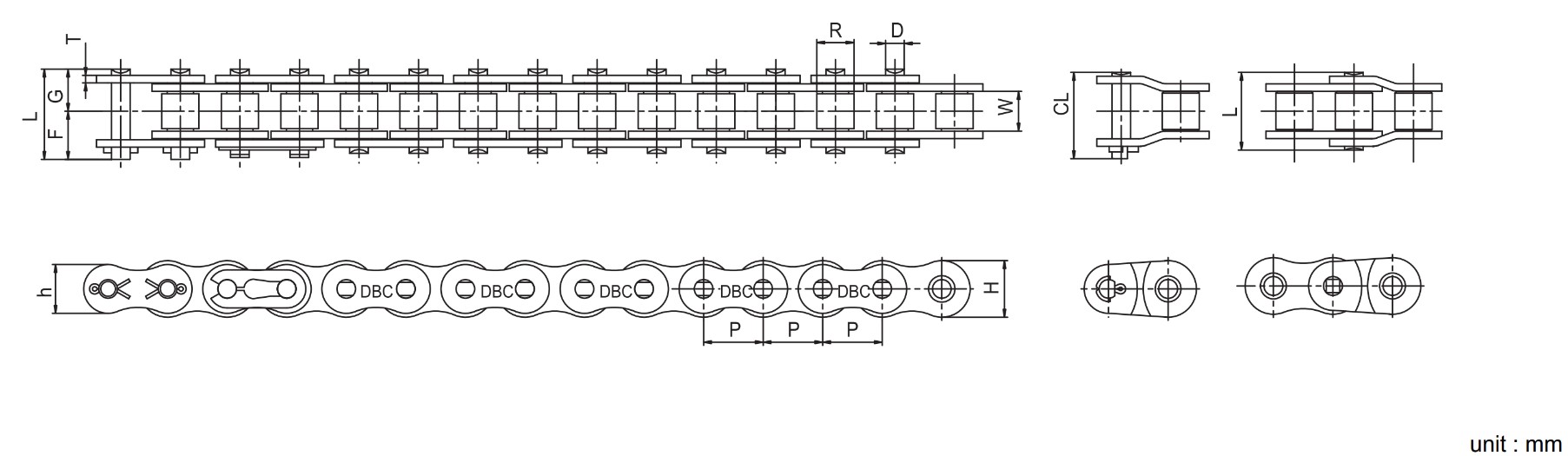

2. Chi tiết hệ thống thông số kỹ thuật sản phẩm

Dưới đây là bảng dữ liệu kỹ thuật chuẩn từ Mecsu Pro cho mã DBC-120-1, hỗ trợ khách hàng trong việc chọn lựa nhông xích và tính toán công suất:

Thuộc tính kỹ thuật	Thông số cụ thể
Mã đặt hàng (SKU)	0597420
MPN	DBC-120-1
Hãng sản xuất	DONGBO CHAIN (DBC)
Tiêu chuẩn kỹ thuật	120-1 ANSI, 24A-1 ISO
Bước xích (P)	38.1 mm
Lực kéo đứt tối thiểu	14000 kgf
Lực làm việc an toàn	3100 kgf
Kích thước chốt (d2)	11.11 mm
Kích thước con lăn (d1)	22.23 mm
Độ rộng lòng xích (b1)	25.22 mm
Độ dày bản mã (T)	4.8 mm
Chiều dài hộp	3.048 mét (Kèm 01 nối xích)
Khối lượng (Kg)	5.93 Kg
Chất liệu chính	Thép hợp kim cường độ cao
Giá bán tham khảo	1,512,166 đ / Sợi

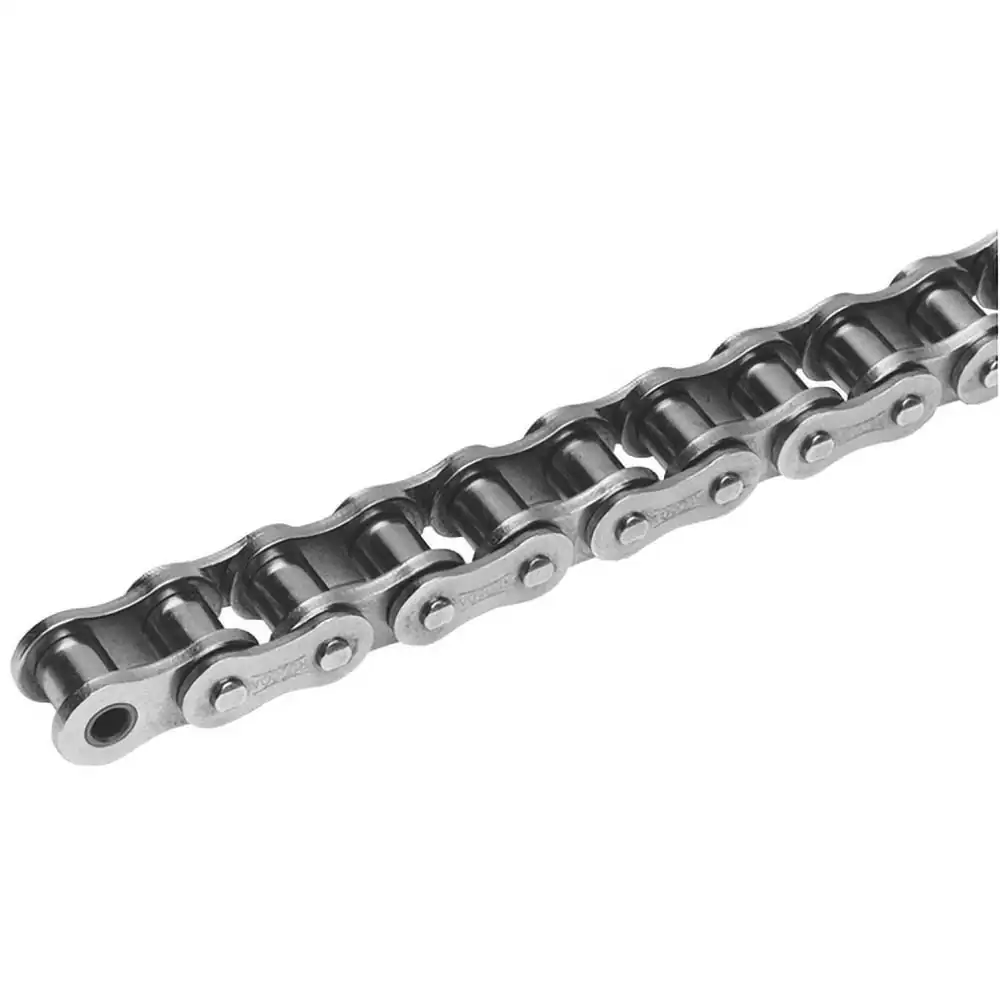

3. Đặc điểm cấu tạo xích tải một dãy DBC 120-1 bước xích 38.1mm

Xích DBC 120-1 sở hữu thiết kế cơ khí chính xác, giúp chịu đựng được sự va đập và cường độ làm việc liên tục:

• Má xích cường lực (4.8mm): Các tấm má xích được làm từ thép hợp kim tinh luyện, trải qua công đoạn dập và tôi cứng để đạt độ bền kéo cao nhất, chống lại hiện tượng dãn xích khi vận hành quá tải.
• Con lăn tiêu chuẩn (22.23mm): Kích thước con lăn được kiểm soát dung sai cực thấp, giúp giảm lực ma sát khi tiếp xúc với răng nhông, từ đó kéo dài tuổi thọ cho cả hệ truyền động.
• Chốt xích đặc chủng (11.11mm): Phần chốt được xử lý thấm carbon lớp bề mặt, mang lại độ cứng vượt trội để chống lại lực cắt và bảo vệ cấu trúc mắt xích trong các pha tăng tốc đột ngột.

4. Ưu thế từ công nghệ luyện kim tiên tiến của DongBo Hàn Quốc

Thương hiệu xích DongBo ghi điểm nhờ quy trình xử lý vật liệu hiện đại, mang lại chất lượng đồng nhất:

• Quy trình nhiệt luyện chuyên sâu: Mọi linh kiện từ má xích đến chốt đều được tôi cao tần, đảm bảo sự cân bằng giữa độ cứng bề mặt và tính đàn hồi của lõi thép.
• Xử lý Shot Peening: Bằng cách bắn bi thép cường độ cao vào bề mặt má xích, DBC tạo ra lớp ứng suất nén giúp triệt tiêu các vết nứt tiềm ẩn, tăng khả năng chịu mỏi lên đáng kể.
• Kiểm soát bước xích tự động: Hệ thống máy móc hiện đại đảm bảo bước xích 38.1mm đạt độ chuẩn xác tuyệt đối trên toàn bộ sợi xích, giúp lực truyền tải luôn đều đặn.

5. Phân tích tải trọng làm việc và giới hạn bền kéo đứt

Hiệu suất của xích 120-1 được thể hiện qua những con số ấn tượng về khả năng chịu tải:

Sản phẩm sở hữu tải trọng phá hủy lên tới 14,000 kgf, một con số cực kỳ an toàn cho các ứng dụng công nghiệp. Trong quá trình sử dụng thực tế, tải trọng làm việc cho phép là 3,100 kgf, đảm bảo hệ thống vận hành trơn tru ngay cả khi tải trọng có sự biến thiên. Hệ số an toàn cao này giúp doanh nghiệp yên tâm về tính ổn định và giảm thiểu các sự cố đứt gãy ngoài ý muốn.

6. Các dòng xích con lăn công nghiệp chịu tải phổ biến khác

Tùy vào đặc thù không gian và yêu cầu kỹ thuật, khách hàng có thể chọn các biến thể xích khác:

• Xích nhiều dãy (120-2, 120-3): Tăng cường công suất truyền động trong không gian hẹp bằng cách ghép thêm các dãy xích song song.
• Xích tải nặng series H (120H): Phiên bản có má xích dày hơn, chuyên dùng cho các môi trường có lực va đập cực lớn.
• Xích chống ăn mòn (Inox/Mạ): Phù hợp cho môi trường độ ẩm cao, hóa chất hoặc trong các dây chuyền sản xuất thực phẩm sạch.

7. Đánh giá ưu thế vận hành và những lưu ý khi sử dụng xích 120-1

Lợi thế:

• Khả năng chịu tải mạnh mẽ: Bước xích trung bình lớn giúp truyền tải momen xoắn hiệu quả cho nhiều loại máy móc.
• Độ ổn định dãn dài: Quy trình “pre-loading” giúp xích không bị dãn quá nhanh trong giai đoạn đầu sử dụng.
• Lắp đặt linh động: Đi kèm nối xích giúp việc hiệu chỉnh chiều dài sợi xích trở nên đơn giản.
• Vật liệu thép chuẩn (5.93Kg): Trọng lượng sản phẩm tương xứng với mật độ thép chất lượng cao, mang lại cảm giác chắc chắn.

Hạn chế:

• Yêu cầu bảo dưỡng: Cần phải tra dầu mỡ định kỳ để bảo vệ các khớp nối khỏi sự mài mòn khô do ma sát.
• Kích thước chiếm dụng: Chiều dài chốt 49.8mm yêu cầu không gian lắp đặt nhông xích phải đủ rộng rãi.

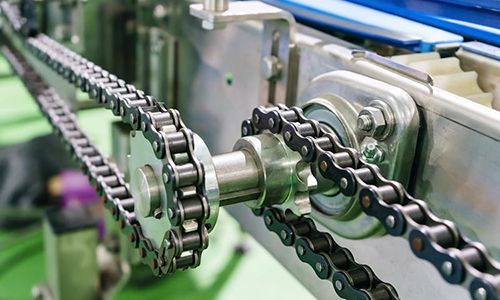

8. Ứng dụng thực tế: DBC 120-1 – Giải pháp linh hoạt cho dây chuyền sản xuất

Nhờ vào các đặc tính cơ lý vượt trội, xích DongBo 120-1 là lựa chọn hàng đầu trong nhiều lĩnh vực sản xuất:

• Hệ thống băng tải pallet: Sử dụng trong các kho vận tự động để vận chuyển các kiện hàng nặng lên đến hàng tấn.
• Máy móc nông nghiệp: Truyền động chính trong các dòng máy gặt liên hợp, máy tuốt lúa hoạt động trên địa hình phức tạp.
• Công nghiệp thực phẩm: Vận hành các băng tải sấy, dây chuyền đóng chai công suất cao nhờ tính năng chạy ổn định.
• Thiết bị xây dựng: Truyền động cho các máy trộn bê tông hoặc hệ thống vận thăng cỡ nhỏ tại các công trình dân dụng.

9. Phân biệt tiêu chuẩn kỹ thuật ANSI 120-1 và ISO 24A-1

Nắm bắt sự tương quan giữa các hệ tiêu chuẩn sẽ giúp kỹ sư thay thế linh kiện chính xác hơn:

Thông số	Tiêu chuẩn ANSI 120-1	Tiêu chuẩn ISO 24A-1
Nguồn gốc tiêu chuẩn	Hoa Kỳ (Quy chuẩn Inch)	Quốc tế (Quy chuẩn Mét)
Bước xích (P)	1.5 inch (38.1 mm)	38.1 mm
Đường kính con lăn	22.23 mm	22.23 mm
Tính lắp lẫn	Hoàn toàn tương thích và thay thế trực tiếp được cho nhau trên cùng hệ nhông

Kết luận: Dòng xích DongBo 120-1 đáp ứng đồng thời cả hai hệ tiêu chuẩn, mang lại sự tiện lợi tối đa khi thay thế phụ tùng.

10. Quy trình lắp đặt và hiệu chỉnh kỹ thuật cho hệ xích bước 38.1mm

Để đạt được hiệu suất tối ưu và tránh hư hỏng sớm, quy trình lắp đặt cần tuân thủ:

• Bước 1: Rà soát nhông xích: Kiểm tra răng nhông có bị mòn nhọn hay không. Việc lắp xích mới vào nhông cũ bị mòn sẽ khiến xích nhanh chóng bị dãn.
• Bước 2: Cân chỉnh độ song song: Đảm bảo các trục truyền động song song tuyệt đối để tránh hiện tượng mòn má xích một bên.
• Bước 3: Gắn nối xích: Sử dụng mắt nối đi kèm, đảm bảo hướng của phe cài khóa xích phải nằm ngược với chiều quay của xích.
• Bước 4: Kiểm tra độ chùng: Độ chùng của nhánh xích dưới nên đạt từ 2-4% khoảng cách tâm trục để tránh tình trạng xích quá căng gây áp lực lên ổ bi.

11. Dấu hiệu nhận biết sản phẩm DongBo DBC chính hãng

Khách hàng nên lưu ý các đặc điểm nhận dạng sau để tránh mua phải hàng giả:

• Khắc logo DBC: Mỗi tấm má xích đều được dập chìm tên thương hiệu DBC và mã hiệu 120 sắc sảo, không có vết nhòe.
• Màu sắc thép tôi: Xích thật có màu xám đậm đặc trưng của thép đã qua xử lý nhiệt, bề mặt trơn nhẵn và không có ba-via.
• Bao bì đạt chuẩn: Sản phẩm đóng gói trong hộp giấy chất lượng của DongBo Chain, có tem nhãn in mã MPN DBC-120-1 rõ ràng.

12. Thông tin chi phí Dây Xích DongBo 120-1 và địa chỉ mua hàng

a. Giá bán tham khảo: 1,512,166 đ / Sợi

Mecsu Pro luôn nỗ lực mang đến mức giá tốt nhất cho dòng xích truyền động Hàn Quốc chính hãng. Chúng tôi cung cấp bảng giá chiết khấu đặc biệt cho các khách hàng dự án và xưởng sản xuất có nhu cầu mua sắm định kỳ với số lượng lớn.

b. Lý do nên mua hàng tại Mecsu Pro?

• Nguồn gốc minh bạch: 100% hàng nhập khẩu từ DongBo Chain, đầy đủ chứng nhận chất lượng CO/CQ.
• Kho hàng đa dạng: Luôn có sẵn nhiều mã xích để đáp ứng nhu cầu thay thế gấp của nhà máy.
• Vận chuyển chuyên nghiệp: Hỗ trợ giao hàng nhanh trên toàn quốc, đảm bảo hàng hóa nguyên vẹn khi đến tay khách hàng.

XEM THÊM CÁC LOẠI XÍCH TẢI CÔNG NGHIỆP TẠI MECSU

13. Câu hỏi thường gặp (FAQ) về dòng xích truyền động 120-1

13.1. Trọng lượng mỗi hộp xích 120-1 là bao nhiêu?

Theo tài liệu kỹ thuật, một sợi xích dài 3.048 mét mã 120-1 có cân nặng khoảng 5.93 Kg. Đây là trọng lượng vừa phải, giúp người thợ dễ dàng thao tác lắp đặt thủ công mà không cần quá nhiều thiết bị nâng hạ phức tạp.

13.2. Có thể dùng xích 120-1 cho tốc độ quay cao không?

Xích 120-1 với bước xích 38.1mm thích hợp nhất cho tốc độ quay trung bình. Nếu sử dụng cho tốc độ cực cao, nhiệt lượng sinh ra sẽ rất lớn, đòi hỏi hệ thống bôi trơn cưỡng bức hoặc bể dầu để đảm bảo xích không bị quá nhiệt.

13.3. Bao lâu thì nên thay xích 120-1 một lần?

Tuổi thọ xích phụ thuộc vào chế độ bôi trơn và tải trọng. Bạn nên dùng thước đo độ dãn xích định kỳ; nếu xích bị dãn vượt quá 1.5% – 2% chiều dài ban đầu, đó là thời điểm cần thay thế để bảo vệ răng nhông.

13.4. Nối xích đi kèm là loại khóa cài hay khóa chốt chẻ?

Thông thường, xích DBC 120-1 sẽ đi kèm với mắt nối sử dụng phe cài (spring clip) để thuận tiện cho việc tháo lắp nhanh. Tuy nhiên, ở một số ứng dụng tải cực nặng, khách hàng có thể yêu cầu loại khóa chốt chẻ để tăng độ an toàn.

14. Dịch vụ tư vấn kỹ thuật chuyên nghiệp từ Mecsu Pro

Nếu quý khách cần bản vẽ chi tiết hoặc hỗ trợ tính toán lựa chọn xích 120-1 cho dự án mới, đội ngũ kỹ thuật của Mecsu luôn sẵn sàng:

Địa chỉ: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Lời khuyên từ chuyên gia: Cách duy trì tuổi thọ cho xích tải công nghiệp

a. Quy tắc “bôi trơn từ bên trong”

Lỗi phổ biến là chỉ bôi dầu mỡ lên bề mặt má xích. Để hiệu quả, bạn cần đảm bảo dầu thấm vào được khe hở giữa má xích trong và ngoài, nơi tiếp xúc trực tiếp giữa chốt và ống lót. Đây mới là nơi xảy ra ma sát chính gây dãn xích.

b. Tránh môi trường quá bẩn

“Bụi bẩn bám vào dầu mỡ sẽ tạo thành một hợp chất mài mòn cực mạnh, phá hủy xích 120-1 nhanh hơn bất kỳ tải trọng nào. Hãy giữ môi trường làm việc sạch sẽ hoặc sử dụng các loại hộp che chắn xích nếu có thể để tối ưu hóa chi phí vận hành cho doanh nghiệp.”
— Kinh nghiệm thực tế từ đội ngũ bảo trì Mecsu Pro.
