Review chi tiết Dây Xích Con lăn Một Dãy DongBo Chain DBC 160-1 (32A-1) Bước Xích 50.8 mm: Giải pháp truyền tải lực khổng lồ cho hệ thống máy móc hạng nặng

Mục Lục Bài Viết

1. 1. Giới thiệu tổng quát về hệ xích con lăn DBC 160-1 DongBo Chain
2. 2. Thông số kỹ thuật chi tiết của sản phẩm
3. 3. Đặc điểm thiết kế xích tải một dãy DBC 160-1 bước xích 50.8mm
4. 4. Ưu thế từ công nghệ gia công kim loại của DongBo Chain Hàn Quốc
5. 5. Phân tích giới hạn tải trọng và sức bền kéo đứt
6. 6. Các dòng xích con lăn công nghiệp chịu tải lớn liên quan
7. 7. Phân tích lợi thế vận hành và những lưu ý khi lắp đặt xích 160-1
8. 8. Ứng dụng thực tế: DBC 160-1 – Giải pháp cho các hệ thống siêu trường siêu trọng
9. 9. So sánh quy chuẩn kỹ thuật ANSI 160-1 và ISO 32A-1
10. 10. Hướng dẫn lắp đặt và căn chỉnh kỹ thuật cho dòng xích bước lớn
11. 11. Phương pháp nhận biết sản phẩm DongBo DBC chính gốc
12. 12. Cập nhật báo giá Dây Xích DongBo 160-1 và đơn vị phân phối
13. 13. Câu hỏi thường gặp về hệ xích bước 50.8mm
14. 14. Hệ thống tư vấn kỹ thuật từ Mecsu Pro
15. 15. Tư vấn chuyên sâu: Cách bảo trì tối ưu cho xích tải trọng lớn

1. Giới thiệu tổng quát về hệ xích con lăn DBC 160-1 DongBo Chain

Dòng sản phẩm Dây Xích Con lăn Một Dãy DongBo Chain DBC 160-1 (32A-1) đại diện cho phân khúc truyền động siêu cường. Với bước xích ấn tượng lên đến 50.8 mm (tương đương 51 ly), mã xích này đóng vai trò then chốt trong việc vận hành các cỗ máy có công suất cực đại. Mỗi bộ sản phẩm được cung ứng theo quy cách hộp tiêu chuẩn 3.048 mét, đi kèm sẵn một mắt nối cùng thông số, giúp các kỹ sư tối ưu hóa thời gian thi công và bảo trì tại nhà máy.

Đến từ thương hiệu danh tiếng DONGBO CHAIN (DBC) của Hàn Quốc, xích 160-1 hoàn toàn tuân thủ các quy chuẩn kỹ thuật ANSI (Hoa Kỳ) và ISO toàn cầu. Điểm mạnh nhất của dòng xích này chính là khả năng chịu đựng lực kéo khủng khiếp và độ bền bỉ trong các môi trường khắc nghiệt như nhà máy sản xuất xi măng, luyện kim hay các hệ thống băng tải khai khoáng quy mô lớn.

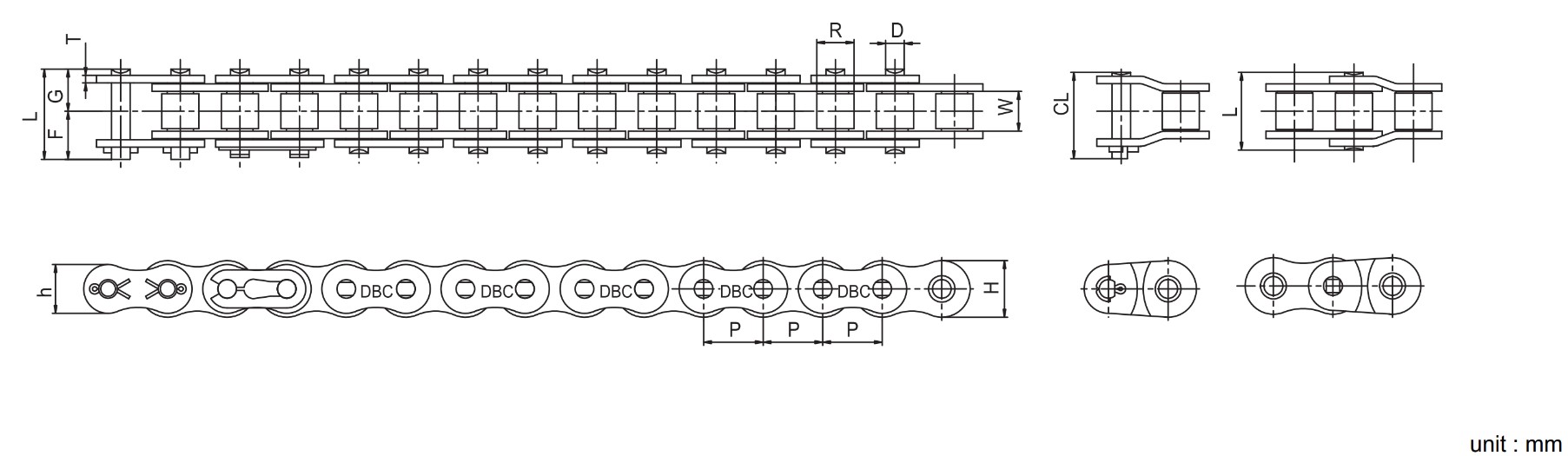

2. Thông số kỹ thuật chi tiết của sản phẩm

Dưới đây là bảng thông số dữ liệu từ Mecsu Pro, giúp khách hàng tính toán chính xác khả năng truyền động của mã DBC-160-1:

Đặc tính kỹ thuật	Giá trị chi tiết
Mã đặt hàng (SKU)	0597422
MPN	DBC-160-1
Hãng sản xuất	DONGBO CHAIN (DBC)
Tiêu chuẩn kỹ thuật	160-1 ANSI, 32A-1 ISO
Bước xích (P)	50.8 mm
Lực kéo đứt tối thiểu	24960 kgf
Lực làm việc an toàn	5400 kgf
Kích thước chốt (d2)	14.29 mm
Kích thước con lăn (d1)	28.58 mm
Độ rộng lòng xích (b1)	31.55 mm
Độ dày bản mã (T)	6.4 mm
Chiều dài hộp	3.048 mét (Tặng kèm 01 nối xích)
Khối lượng (Kg)	10.1 Kg
Thành phần cấu tạo	Thép hợp kim cường lực
Giá bán niêm yết	1,512,166 đ / Sợi

3. Đặc điểm thiết kế xích tải một dãy DBC 160-1 bước xích 50.8mm

Sự bền bỉ của DBC 160-1 đến từ việc tối ưu hóa cấu kiện thép để đáp ứng các yêu cầu khắt khe của ngành công nghiệp nặng:

• Bản má xích cực dày (6.4mm): Độ dày má xích vượt trội giúp tăng cường khả năng kháng lại các lực kéo dãn và duy trì cấu trúc xích dưới áp lực momen xoắn cực đại.
• Con lăn chịu lực lớn (28.58mm): Với kích thước con lăn khổng lồ, xích giúp phân bổ lực đều hơn lên răng nhông, giảm thiểu tình trạng mài mòn răng và vận hành mượt mà ở các hệ thống truyền động tốc độ thấp.
• Chốt xích thép tôi (14.29mm): Hệ thống chốt được gia công với độ chính xác cao và xử lý nhiệt bề mặt đặc biệt, đảm bảo không bị biến dạng khi gặp tải trọng va đập đột ngột.

4. Ưu thế từ công nghệ gia công kim loại của DongBo Chain Hàn Quốc

Thương hiệu DBC khẳng định vị thế nhờ quy trình sản xuất khép kín và các kỹ thuật tiên tiến áp dụng trên từng mắt xích:

• Nhiệt luyện đa tầng: Mỗi chi tiết nhỏ đều được tôi luyện trong môi trường kiểm soát nhiệt chặt chẽ, tạo ra lớp vỏ cứng cáp bên ngoài nhưng vẫn giữ được độ dẻo dai cần thiết bên trong lõi thép.
• Công nghệ Phun bi tăng bền (Shot Peening): Giúp tạo ra ứng suất nén trên bề mặt má xích, ngăn ngừa sự hình thành các vết nứt do mỏi vật liệu sau thời gian dài sử dụng.
• Dây chuyền lắp ráp tự động: Đảm bảo sai số bước xích 50.8mm ở mức thấp nhất, giúp sợi xích ăn khớp hoàn hảo với nhông đĩa, tránh hiện tượng nhảy xích hay rung lắc.

5. Phân tích giới hạn tải trọng và sức bền kéo đứt

Khả năng chịu tải là yếu tố quan trọng nhất khiến DBC 160-1 trở nên khác biệt:

Với tải trọng phá hủy chạm ngưỡng 24,960 kgf (tương đương gần 25 tấn), đây là một trong những dòng xích một dãy mạnh mẽ nhất hiện nay. Trong thực tế vận hành, mức tải cho phép an toàn lên tới 5,400 kgf, cung cấp một biên độ an toàn cực kỳ tin cậy cho các kỹ sư thiết kế máy, giảm thiểu rủi ro đứt xích gây gián đoạn sản xuất.

6. Các dòng xích con lăn công nghiệp chịu tải lớn liên quan

Ngoài phiên bản tiêu chuẩn, quý khách có thể tham khảo thêm các tùy chọn khác phù hợp với cơ cấu máy:

• Xích nhiều dãy (160-2, 160-3): Nhân đôi hoặc nhân ba khả năng truyền tải lực cho các hệ thống yêu cầu công suất vượt định mức của một dãy đơn.
• Xích series H (Heavy Duty): Tăng cường độ dày má xích cho những ứng dụng thường xuyên xảy ra tình trạng sốc tải.
• Xích mạ chống ăn mòn: Lớp phủ niken hoặc kẽm dành cho môi trường tiếp xúc nhiều hóa chất hoặc độ ẩm cao.

7. Phân tích lợi thế vận hành và những lưu ý khi lắp đặt xích 160-1

Ưu điểm nổi bật:

• Truyền động công suất cao: Bước xích lớn cho phép thực hiện các nhiệm vụ tải nặng mà các dòng xích nhỏ không thể đáp ứng.
• Độ ổn định kích thước: Nhờ quy trình tiền kéo căng trước khi xuất xưởng, xích DBC 160-1 rất ít bị dãn dài trong giai đoạn chạy rà.
• Phụ kiện đầy đủ: Mỗi hộp 3 mét luôn đi kèm 01 nối xích cùng cỡ, thuận tiện cho việc thay thế ngay lập tức.
• Khối lượng tịnh lớn (10.1Kg): Minh chứng cho chất lượng thép đặc chủng dồi dào, tạo độ đầm và chắc chắn khi truyền động.

Hạn chế cần lưu ý:

• Yêu cầu hạ tầng vững chắc: Do trọng lượng xích và tải trọng làm việc lớn, khung máy và bệ đỡ cần được thiết kế chịu lực tương xứng.
• Cần bôi trơn chuyên sâu: Diện tích tiếp xúc lớn đòi hỏi việc tra dầu mỡ định kỳ để bảo vệ các khớp nối khỏi mài mòn khô.

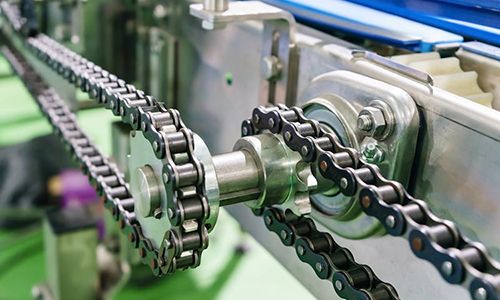

8. Ứng dụng thực tế: DBC 160-1 – Giải pháp cho các hệ thống siêu trường siêu trọng

Với “năng lượng” truyền động mạnh mẽ, DongBo 160-1 là mắt xích không thể thiếu trong:

• Dây chuyền sản xuất vật liệu xây dựng: Truyền động trong các lò nung xi măng, máy nghiền đá và các hệ thống băng tải chuyển phôi thép nặng.
• Ngành công nghiệp thực phẩm & đường: Vận hành các trục ép mía lớn hoặc hệ thống vận chuyển nông sản quy mô công nghiệp.
• Hệ thống cẩu trục & Nâng hạ: Sử dụng trong các cơ cấu tời kéo hàng hóa tải trọng lớn tại cảng biển hoặc các nhà xưởng đóng tàu.
• Máy móc nông nghiệp cỡ lớn: Truyền lực cho các dòng máy gặt liên hợp, máy cày công suất lớn làm việc trên địa bàn phức tạp.

9. So sánh quy chuẩn kỹ thuật ANSI 160-1 và ISO 32A-1

Hiểu rõ sự tương đương giữa các tiêu chuẩn giúp việc lựa chọn phụ tùng thay thế trở nên dễ dàng:

Hạng mục so sánh	Tiêu chuẩn ANSI 160-1	Tiêu chuẩn ISO 32A-1
Hệ đo lường	Hệ Inch (2.0 inch)	Hệ Mét (50.8 mm)
Kích thước bước (P)	50.8 mm	50.8 mm
Đường kính con lăn	28.58 mm	28.58 mm
Độ tương thích	Tương đồng 100%, có thể dùng thay thế cho nhau trên các dòng nhông xích chuẩn 160.

Ghi chú: Xích DongBo 160-1 là giải pháp thay thế hoàn hảo cho mọi thiết bị nhập khẩu sử dụng một trong hai tiêu chuẩn này.

10. Hướng dẫn lắp đặt và căn chỉnh kỹ thuật cho dòng xích bước lớn

Để đảm bảo hiệu suất vận hành cao nhất cho sợi xích 160-1, cần thực hiện đúng các bước sau:

• Kiểm tra độ đồng tâm của nhông: Sử dụng thiết bị đo laser để kiểm tra sự thẳng hàng của hai đĩa nhông. Sự lệch tâm dù nhỏ cũng gây mòn má xích nhanh chóng.
• Vệ sinh bề mặt nhông cũ: Nếu không thay nhông mới, hãy chắc chắn răng nhông không bị nhọn hoặc mẻ. Răng nhông hỏng sẽ làm giảm 50% tuổi thọ của sợi xích mới.
• Kỹ thuật khóa mắt nối: Khi lắp khóa xích, hãy hướng phần miệng hở của phe cài ngược lại với chiều quay của dây xích để tránh bị bung trong khi hoạt động.
• Kiểm soát độ võng: Với bước xích lớn 50.8mm, cần duy trì độ chùng hợp lý từ 2% đến 3% tổng chiều dài trục để hệ thống vận hành êm ái, tránh quá căng gây hỏng vòng bi trục.

11. Phương pháp nhận biết sản phẩm DongBo DBC chính gốc

Hãy chú ý các chi tiết sau để đảm bảo bạn đang sở hữu sản phẩm chất lượng từ Hàn Quốc:

• Dấu ấn thương hiệu: Từng mắt xích đều được dập chìm ký hiệu DBC và mã số 160 rõ nét, không bị nhòe.
• Chất liệu và hoàn thiện: Thép có độ sáng bóng đặc trưng của xử lý nhiệt, không có gờ nhám hay ba-via tại các mép cắt.
• Nhãn mác trên bao bì: Hộp đựng carton nguyên bản từ DongBo Chain có tem niêm yết đầy đủ thông số MPN DBC-160-1 và nguồn gốc xuất xứ rõ ràng.

12. Cập nhật báo giá Dây Xích DongBo 160-1 và đơn vị phân phối

a. Báo giá tham khảo: 1,512,166 đ / Sợi

Mecsu Pro tự hào là đơn vị cung ứng dòng xích tải hạng nặng DBC với mức giá tối ưu nhất thị trường. Đối với các đơn hàng dự án hoặc số lượng lớn, chúng tôi luôn có các chương trình chiết khấu đặc biệt dành cho quý đối nghiệp và nhà thầu.

b. Tại sao Mecsu Pro là lựa chọn hàng đầu?

• Hàng hóa chính hãng: Nhập khẩu trực tiếp từ DBC Hàn Quốc, đầy đủ giấy tờ CO/CQ chứng minh chất lượng.
• Kho hàng sẵn sàng: Luôn dự trữ số lượng lớn mã xích 160-1 để phục vụ các tình huống bảo trì khẩn cấp.
• Giao hàng siêu tốc: Đội ngũ vận tải linh hoạt, hỗ trợ vận chuyển an toàn đến tận chân công trình trên toàn quốc.

XEM THÊM CÁC LOẠI XÍCH TẢI CÔNG NGHIỆP TẠI MECSU

13. Câu hỏi thường gặp về hệ xích bước 50.8mm

13.1. Trọng lượng thực tế của một hộp xích 160-1 là bao nhiêu?

Theo bảng dữ liệu kỹ thuật, mỗi sợi xích 160-1 dài 3.048 mét có khối lượng tịnh khoảng 10.1 Kg. Do đây là dòng hàng nặng, quý khách nên sử dụng xe đẩy hoặc thiết bị hỗ trợ khi di chuyển trong kho bãi.

13.2. Làm thế nào để nối dài dây xích vượt quá 3 mét?

Rất đơn giản, bạn chỉ cần sử dụng mắt nối xích (Connecting Link) mã 160-1 để liên kết các hộp xích lại với nhau cho đến khi đạt được chiều dài theo yêu cầu của bản vẽ thiết kế máy.

13.3. Xích DBC 160-1 có cần thiết bị bảo trì đặc biệt không?

Ngoài việc tra dầu định kỳ, bạn nên trang bị thước đo độ dãn xích chuyên dụng. Việc phát hiện sớm xích bị dãn vượt quá ngưỡng 2-3% sẽ giúp bạn thay thế kịp thời, bảo vệ bộ nhông đĩa có giá trị cao khỏi bị hư hỏng.

13.4. Tại sao lực kéo đứt lại cao gấp nhiều lần lực làm việc cho phép?

Khoảng cách giữa 24,960 kgf (phá hủy) và 5,400 kgf (cho phép) tạo ra một hệ số an toàn tối ưu. Điều này giúp hệ thống chống lại các hiện tượng mỏi kim loại và bảo vệ an toàn cho công nhân vận hành khi máy móc gặp sự cố quá tải bất ngờ.

14. Hệ thống tư vấn kỹ thuật từ Mecsu Pro

Nếu bạn cần tư vấn về cách tính chọn nhông tương thích hoặc lựa chọn loại dầu bôi trơn phù hợp cho xích 160-1, hãy liên hệ ngay với chúng tôi:

Địa điểm kho hàng: B28/I – B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Số điện thoại hỗ trợ: 1800 8137

Thư điện tử: [email protected]

Trang chủ chính thức: mecsu.vn

15. Tư vấn chuyên sâu: Cách bảo trì tối ưu cho xích tải trọng lớn

a. Thiết lập chế độ bôi trơn cưỡng bức

Với các sợi xích lớn như DBC 160-1 vận hành liên tục, nhiệt lượng sinh ra tại các chốt là rất cao. Bạn nên ưu tiên sử dụng hệ thống nhỏ dầu tự động hoặc định kỳ dùng bàn chải tra dầu mỡ chuyên dụng vào khe hở giữa các má xích để đảm bảo chất bôi trơn len lỏi được vào tận lõi chốt.

b. Thay thế xích đúng thời điểm

“Đừng bao giờ đợi đến khi xích đứt mới thay. Một sợi xích 160-1 bị dãn sẽ phá hủy răng nhông rất nhanh. Việc đầu tư thay thế sợi xích đúng định kỳ sẽ tiết kiệm được khoản chi phí khổng lồ cho việc sửa chữa toàn bộ hệ thống truyền động nặng.”
— Chia sẻ từ đội ngũ kỹ thuật viên cao cấp tại Mecsu Pro.
